Page 778 of 816
8–20
Información para el propietario
Compatibilidad electromagnética
Compatibilidad electromagnética
Su Mazda ha sido probado y certi ¿ cado de acuerdo con la reglamentación 10 UNECE *1
relacionada con la compatibilidad electromagnética. El equipo de transmisión de radio
frecuencias (RF) (por ej. teléfonos celulares, transmisores de radio amateurs, etc.) solo
se pueden instalar en su Mazda si cumplen con los parámetros indicados en el cuadro a
continuación.
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United
Nations Economic Commission for Europe).
Es su responsabilidad asegurarse que cualquier equipo que instale cumpla con las
legislaciones locales. Haga que el equipo sea instalado por técnicos expertos.
PRECAUCION
No instale un transceptor, micrófonos, altavoces, ni ningún otro objeto en el paso de
in À ado del sistema de bolsas de aire.
No sujete los cables de antenas al cableado original del vehículo, tuberías de
combustible o tuberías de frenos. Evite rutear el cable de la antena paralelo con cables
preformados durante el máximo posible.
Mantenga las antenas y cables de alimentación a al menos 100 mm de los módulos
electrónicos y las bolsas de aire.
Evite usar el encendedor de cigarrillos o el conector de accesorios como fuente de
alimentación para equipos de transmisión RF.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 779 of 816
8–21
Información para el propietario
Compatibilidad electromagnética
Posiciones de antena:
: parte derecha delantera del techo
: parte izquierda delantera del techo
: centro del techo
: ambos lados de la compuerta trasera (Wagon)
: ambos lados de la tapa del maletero (Sedán)
Banda de frecuencia (MHz) Potencia de salida máxima (Vatios) Posiciones de antena
50 — 54 50
68 — 87,5 50
142 — 176 50
380 — 470 50
806 — 940 10
1200 — 1300 10
1710 — 1885 10
1885 — 2025 10
2400 — 2500 0,01 *1 En una cabina *1
*1 Sólo para Bluetooth
®
NOTA
Después de la instalación de los transmisores RF, veri ¿ que por distorsiones desde y a
todos los equipos eléctricos en el vehículo, en los modos de espera y transmisión.
Ve r i ¿ que todos los equipos eléctricos:
con el encendido en ON
con el motor funcionando
durante una prueba de conducción a diferentes velocidades.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 780 of 816
8–22
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
Información para los usuarios sobre recolección y
desecho de equipos viejos y baterías usadas
Al desechar una batería vieja, consulte la siguiente información.
Información sobre el desecho en la Unión Europea
Los símbolos de cubo de basura con ruedas cruzado en los productos, embalaje, y/o
documentos acompañantes signi ¿ ca que los productos electrónicos usados y las baterías
no se deben mezclar con los desechos domiciliarios generales. Para el tratamiento,
recuperación y reciclado correcto de productos viejos y baterías usadas, llévelos a los puntos
de recolección existentes, de acuerdo con las legislación nacional de su país y las Directivas
2006/66/EC.
Desechando estos productos y baterías correctamente, ayudará a la conservación de recursos
valiosos y evitar efectos potencialmente negativos en la salud humana y el medio ambiente
que de lo contrario podrían surgir de la disposición inapropiada de los desechos.
Para más información acerca de la recolección y reciclado de los productos viejos y baterías,
consulte en su municipio, su servicio de recolección de residuos o el punto de ventas donde
compró el producto.
NOTA
Las dos letras inferiores pueden ser usadas en combinación con el símbolo de cubo de
basura con ruedas cruzado. En este caso se cumple con el requerimiento establecido por la
Directiva para el producto químico pertinente.
“Pb” y “Cd” signi ¿ can respectivamente plomo y cadmio.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 783 of 816
9–1 9–1
9Especi ¿ caciones
Información técnica acerca de su Mazda.
Número de identi ¿ cación ................................................................... 9-2
Etiquetas de información sobre el vehículos ................................ 9-2
Especi ¿ caciones .................................................................................. 9-5
Especi ¿ caciones ............................................................................ 9-5
Características de personalización ................................................. 9-16
Características de personalización .............................................. 9-16
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 784 of 816
9–2
Especi ¿ caciones
Número de identi ¿ cación
Etiquetas de información
sobre el vehículos
Número de identi ¿ cación del
vehículo (Sudáfrica, Consejo de
Cooperación de Países del Golfo
Arábigo)
El número de identi ¿ cación del vehículo
sirve para identi ¿ car legalmente a su
vehículo. El número se encuentra escrito
en la placa instalada en el panel en la
parte izquierda del tablero. Esta placa se
puede observar con facilidad a través del
parabrisas.
Placa de modelo
Número de chasis/Número de
identi ¿ cación del vehículo (Malta,
Irlanda, Reino Unido)
Número del chasis
Abra la cubierta indicada en la ¿ gura para
veri ¿ car el número de chasis.
Número de identi ¿ cación del vehículo
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 785 of 816
9–3
Especi ¿ caciones
Número de identi ¿ cación

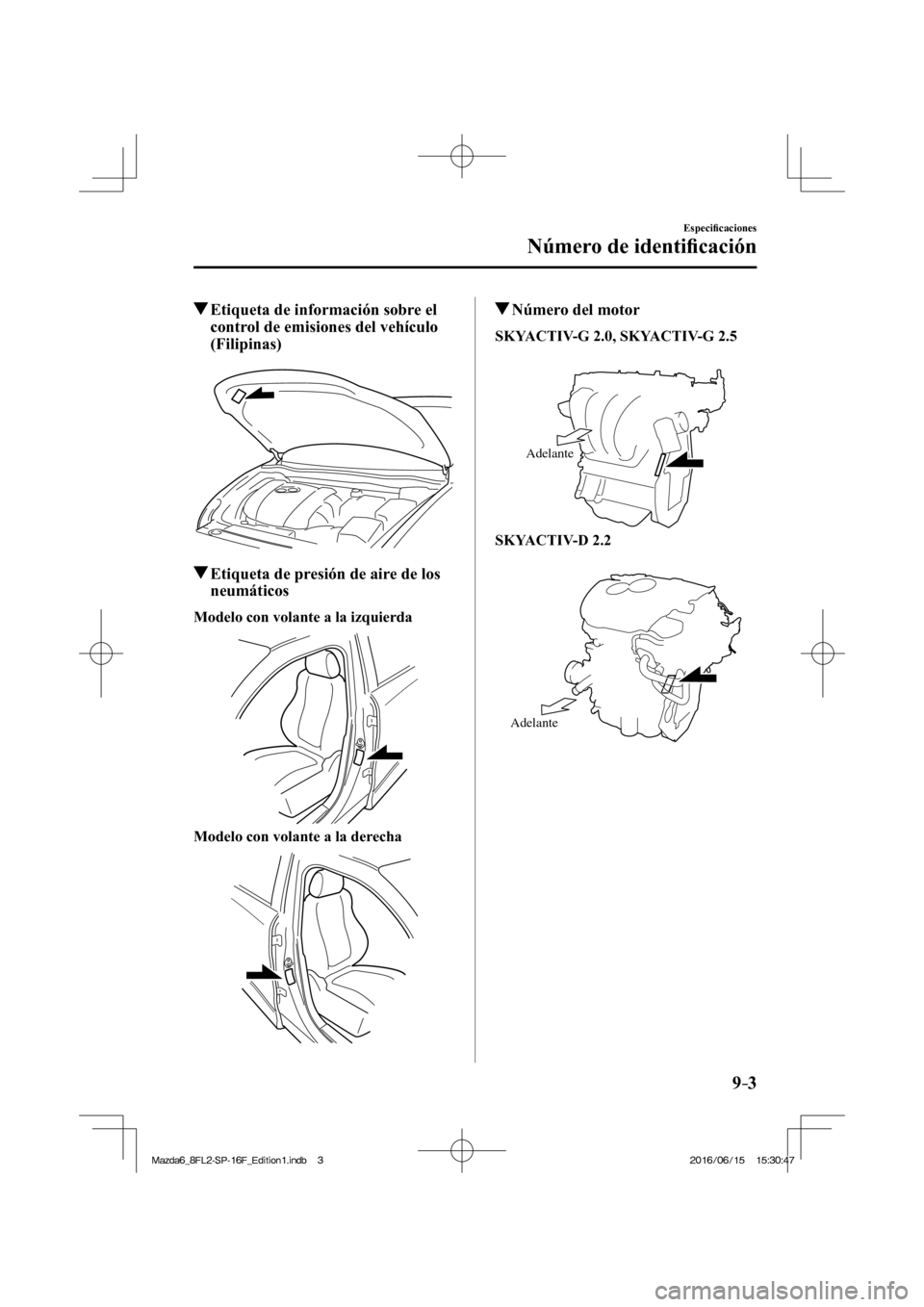

Etiqueta de información sobre el
control de emisiones del vehículo
(Filipinas)
Etiqueta de presión de aire de los
neumáticos
Modelo con volante a la izquierda
Modelo con volante a la derecha
Número del motor
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Adelante
SKYACTIV-D 2.2
Adelante
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 786 of 816
9–4
Especi ¿ caciones
Número de identi ¿ cación

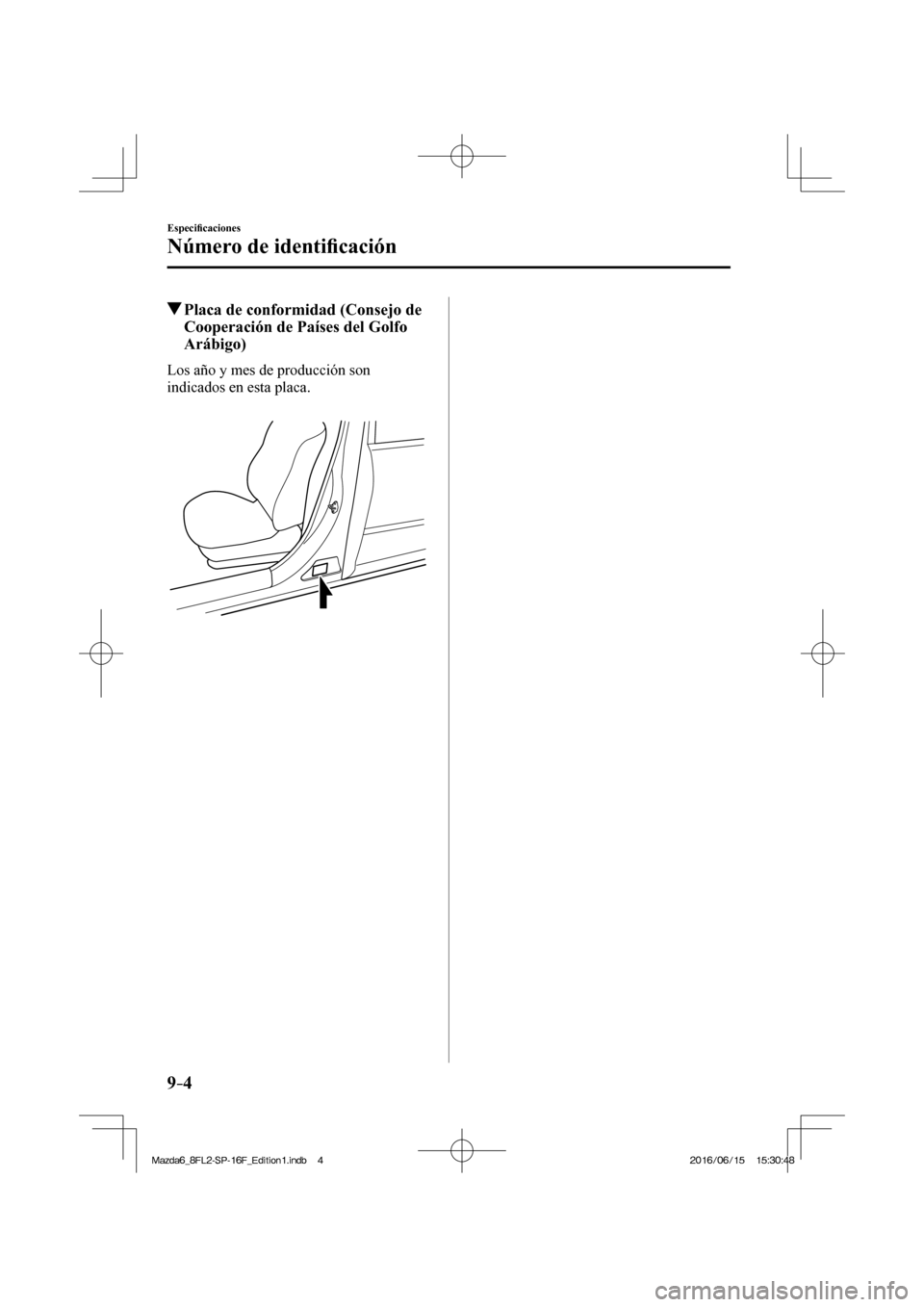

Placa de conformidad (Consejo de
Cooperación de Países del Golfo
Arábigo)
Los año y mes de producción son
indicados en esta placa.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 787 of 816
9–5
Especi ¿ caciones
Especi ¿ caciones
E s p e c i ¿ caciones
Motor
Motor de gasolina
Item Especi ¿ cación
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrada 1.998 ml 2.488 ml
Tasa de compresión 13,0/14,0 13,0
Consejo de Cooperación de Países del Golfo Arábigo
Item Especi ¿ cación
SKYACTIV-G 2.0 SKYACTIV-G 2,5
Sedán Wagon Sedán
Transmisión
manual Transmisión
automática Transmisión
automática Transmisión automática
Potencia/revoluciones
máximas del motor 114 kW/6.000 rpm 138 kW/5.700 rpm
Torque/revoluciones
máximas del motor 200 N·m/4.000 rpm 250 N·m/3.250 rpm
Velocidad máxima 212 km/h 205 km/h 202 km/h 221 km/h
Motor Diesel
Item Especi ¿ cación
SKYACTIV-D 2.2
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 86,0 × 94,3 mm
Cilindrada 2.191 ml
Tasa de compresión 14,0
