2017 MAZDA MODEL 6 ESP

7–11
Si surge un problema
Neumático desinÀ ado
*Algunos modelos.
2. Gire el perno de sujeción del neumático
de repuesto hacia la izquierda.


Perno de sujeción del neumático de repuesto

Para asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, veri¿ car que el neumático de
repuesto está seguro.
Juego de reparación de
neumático de emergencia
*
El juego de reparación de neumático de
emergencia incluido con su Mazda es
para una reparación temporaria de un
neumático desinÀ ado con un daño menor
resultante de rodar sobre clavos u objetos
puntiagudos similares en la super¿ cie del
camino.
Realice la reparación de neumático de
emergencia sin retirar el clavo u objeto
puntiagudo similar que ha pinchado el
neumático.
NOTA
Su vehículo no tiene un neumático de
repuesto. En el caso de un neumático
desinÀ ado, use un juego de reparación
de neumático de emergencia para
reparar el neumático temporario. Al
realizar una reparación, consulte las
instrucciones incluidas en el juego de
reparación de neumático de emergencia.
Si se realizó una reparación de
emergencia de un neumático usando
el juego de reparación de neumático,
hágalo reparar o cambiar tan pronto
como sea posible por un técnico experto,
le recomendamos un técnico autorizado
Mazda.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

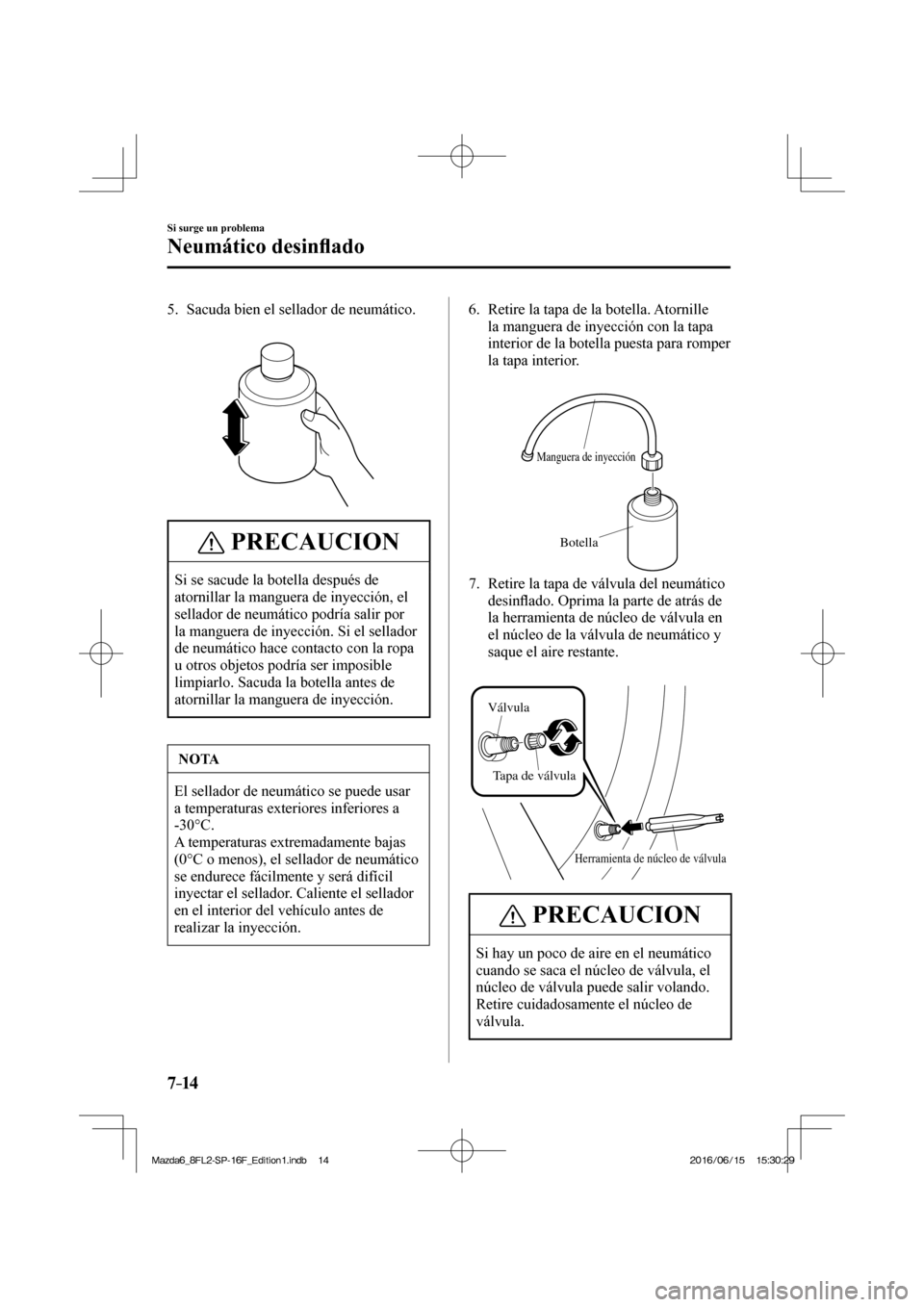

7–14
Si surge un problema
Neumático desinÀ ado
5. Sacuda bien el sellador de neumático.



PRECAUCION
Si se sacude la botella después de
atornillar la manguera de inyección, el
sellador de neumático podría salir por
la manguera de inyección. Si el sellador
de neumático hace contacto con la ropa
u otros objetos podría ser imposible
limpiarlo. Sacuda la botella antes de
atornillar la manguera de inyección.
NOTA
El sellador de neumático se puede usar
a temperaturas exteriores inferiores a
-30°C.
A temperaturas extremadamente bajas
(0°C o menos), el sellador de neumático
se endurece fácilmente y será difícil
inyectar el sellador. Caliente el sellador
en el interior del vehículo antes de
realizar la inyección. 6. Retire la tapa de la botella. Atornille
la manguera de inyección con la tapa
interior de la botella puesta para romper
la tapa interior.


Manguera de inyección
Botella

7. Retire la tapa de válvula del neumático
desinÀ ado. Oprima la parte de atrás de
la herramienta de núcleo de válvula en
el núcleo de la válvula de neumático y
saque el aire restante.


Herramienta de núcleo de válvula
Válvula
Tapa de válvula

PRECAUCION
Si hay un poco de aire en el neumático
cuando se saca el núcleo de válvula, el
núcleo de válvula puede salir volando.
Retire cuidadosamente el núcleo de
válvula.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

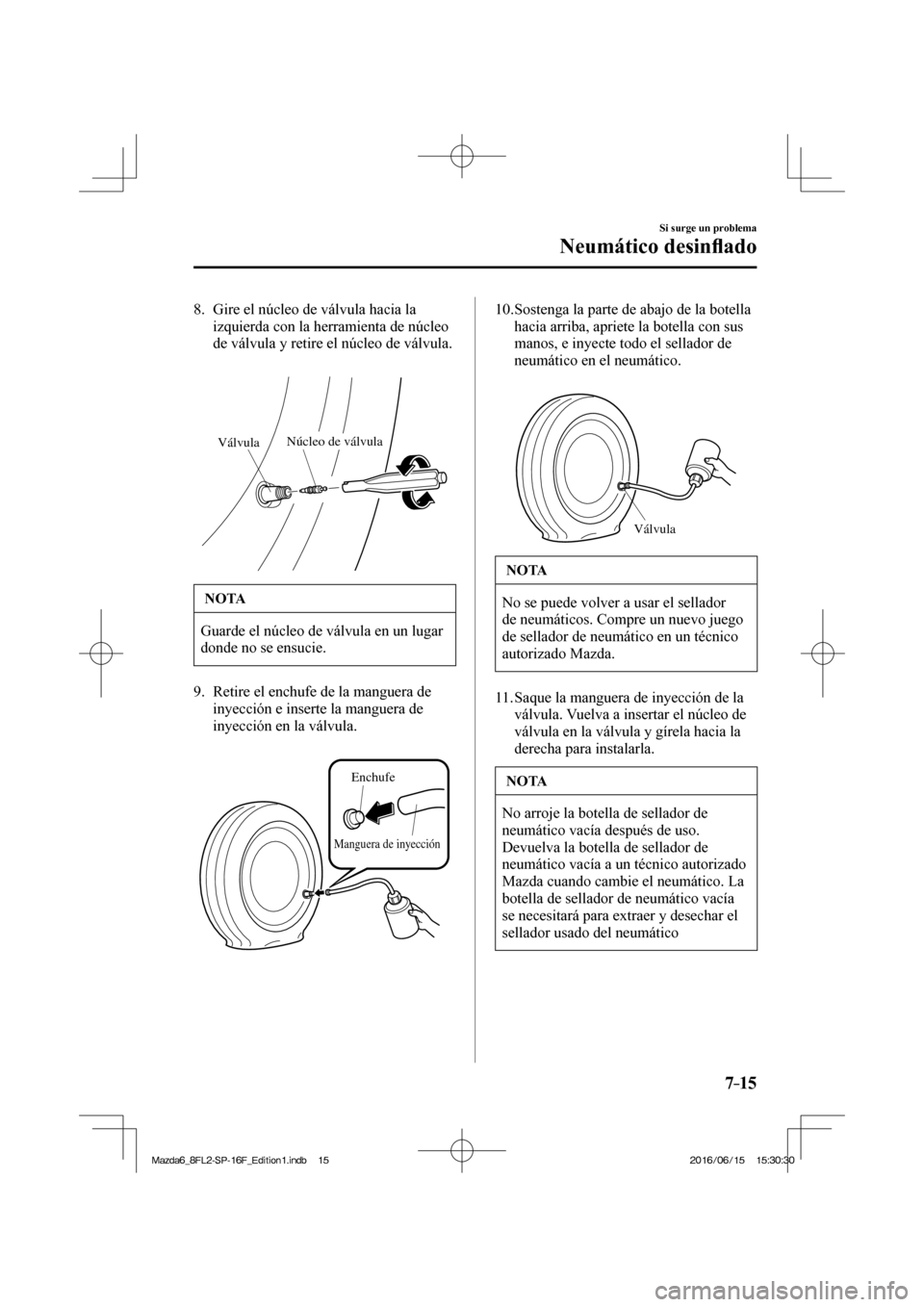

7–15
Si surge un problema
Neumático desinÀ ado
8. Gire el núcleo de válvula hacia la
izquierda con la herramienta de núcleo
de válvula y retire el núcleo de válvula.


VálvulaNúcleo de válvula

NOTA
Guarde el núcleo de válvula en un lugar
donde no se ensucie.
9. Retire el enchufe de la manguera de
inyección e inserte la manguera de
inyección en la válvula.


Enchufe
Manguera de inyección
10. Sostenga la parte de abajo de la botella
hacia arriba, apriete la botella con sus
manos, e inyecte todo el sellador de
neumático en el neumático.


Válvula
NOTA
No se puede volver a usar el sellador
de neumáticos. Compre un nuevo juego
de sellador de neumático en un técnico
autorizado Mazda.
11. Saque la manguera de inyección de la
válvula. Vuelva a insertar el núcleo de
válvula en la válvula y gírela hacia la
derecha para instalarla.
NOTA
No arroje la botella de sellador de
neumático vacía después de uso.
Devuelva la botella de sellador de
neumático vacía a un técnico autorizado
Mazda cuando cambie el neumático. La
botella de sellador de neumático vacía
se necesitará para extraer y desechar el
sellador usado del neumático
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

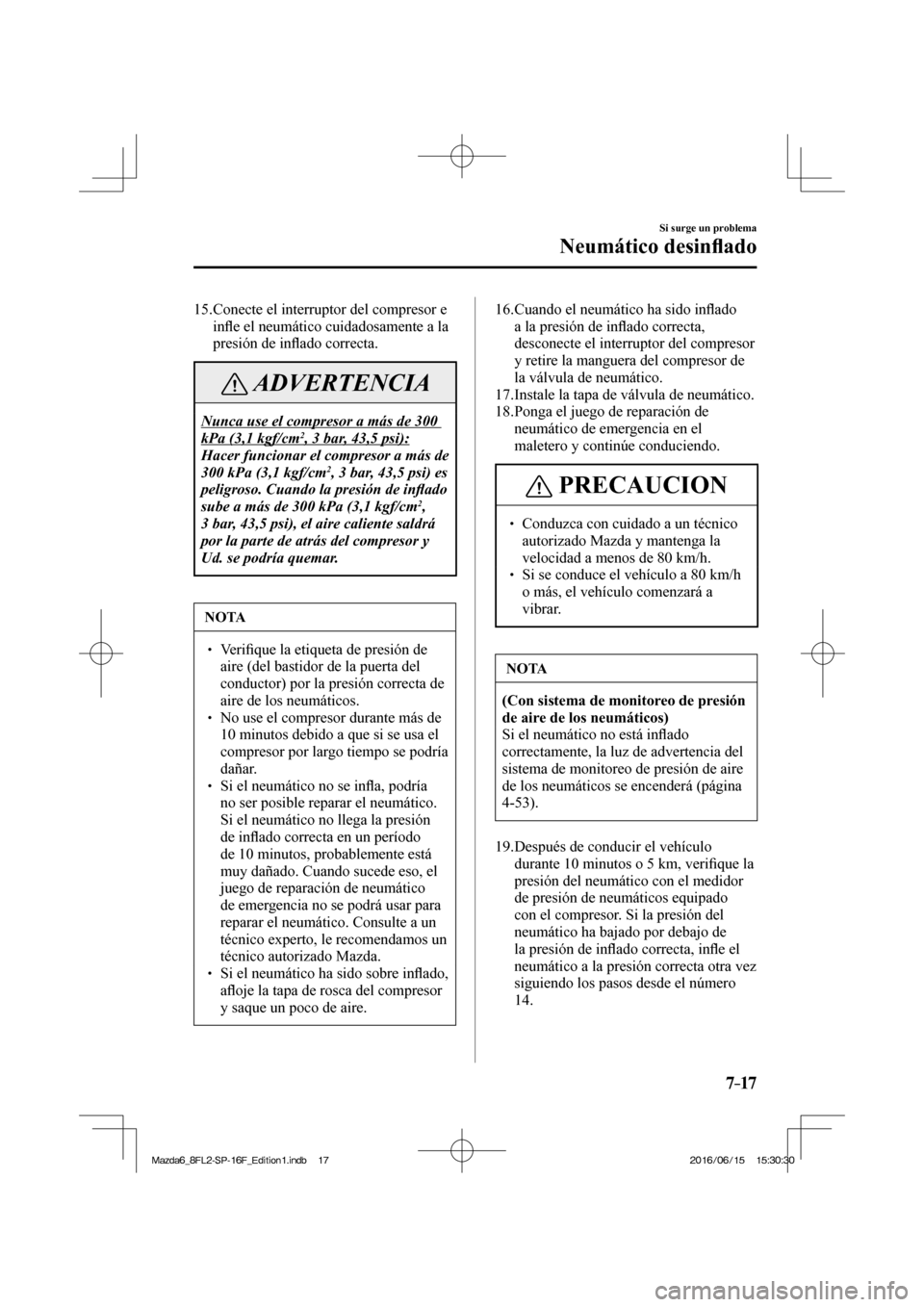

7–17
Si surge un problema
Neumático desinÀ ado
15. Conecte el interruptor del compresor e
inÀ e el neumático cuidadosamente a la
presión de inÀ ado correcta.
ADVERTENCIA
Nunca use el compresor a más de 300
kPa (3,1 kgf/cm 2 , 3 bar, 43,5 psi):
Hacer funcionar el compresor a más de
300 kPa (3,1 kgf/cm
2 , 3 bar, 43,5 psi) es
peligroso. Cuando la presión de inÀ ado
sube a más de 300 kPa (3,1 kgf/cm
2 ,
3 bar, 43,5 psi), el aire caliente saldrá
por la parte de atrás del compresor y
Ud. se podría quemar.
NOTA
  Ve r i¿ que la etiqueta de presión de
aire (del bastidor de la puerta del
conductor) por la presión correcta de
aire de los neumáticos.
  No use el compresor durante más de
10 minutos debido a que si se usa el
compresor por largo tiempo se podría
dañar.
  Si el neumático no se inÀ a, podría
no ser posible reparar el neumático.
Si el neumático no llega la presión
de inÀ ado correcta en un período
de 10 minutos, probablemente está
muy dañado. Cuando sucede eso, el
juego de reparación de neumático
de emergencia no se podrá usar para
reparar el neumático. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
  Si el neumático ha sido sobre inÀ ado,
aÀ oje la tapa de rosca del compresor
y saque un poco de aire. 16. Cuando el neumático ha sido inÀ ado
a la presión de inÀ ado correcta,
desconecte el interruptor del compresor
y retire la manguera del compresor de
la válvula de neumático.
17. Instale la tapa de válvula de neumático.
18. Ponga el juego de reparación de
neumático de emergencia en el
maletero y continúe conduciendo.
PRECAUCION
  Conduzca con cuidado a un técnico
autorizado Mazda y mantenga la
velocidad a menos de 80 km/h.
  Si se conduce el vehículo a 80 km/h
o más, el vehículo comenzará a
vibrar.
NOTA
(Con sistema de monitoreo de presión
de aire de los neumáticos)
Si el neumático no está inÀ ado
correctamente, la luz de advertencia del
sistema de monitoreo de presión de aire
de los neumáticos se encenderá (página
4-53 ).
19. Después de conducir el vehículo
durante 10 minutos o 5 km, veri¿ que la
presión del neumático con el medidor
de presión de neumáticos equipado
con el compresor. Si la presión del
neumático ha bajado por debajo de
la presión de inÀ ado correcta, inÀ e el
neumático a la presión correcta otra vez
siguiendo los pasos desde el número
14.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

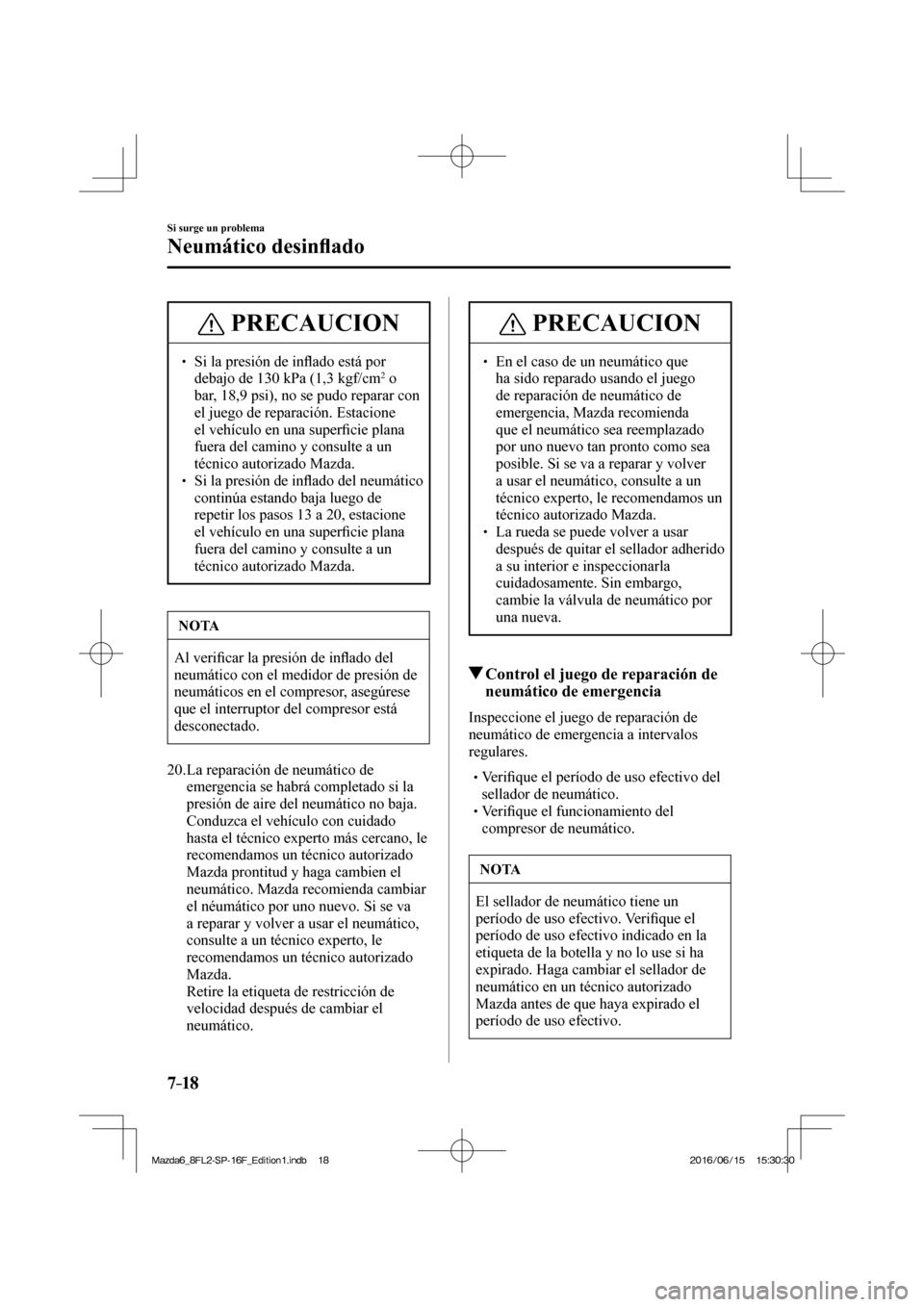

7–18
Si surge un problema
Neumático desinÀ ado
PRECAUCION

 Si la presión de inÀ ado está por
debajo de 130 kPa (1,3 kgf/cm 2 o
bar, 18,9 psi), no se pudo reparar con
el juego de reparación. Estacione
el vehículo en una super¿ cie plana
fuera del camino y consulte a un
técnico autorizado Mazda.
  Si la presión de inÀ ado del neumático
continúa estando baja luego de
repetir los pasos 13 a 20, estacione
el vehículo en una super¿ cie plana
fuera del camino y consulte a un
técnico autorizado Mazda.
NOTA
Al veri¿ car la presión de inÀ ado del
neumático con el medidor de presión de
neumáticos en el compresor, asegúrese
que el interruptor del compresor está
desconectado.
20. La reparación de neumático de
emergencia se habrá completado si la
presión de aire del neumático no baja.
Conduzca el vehículo con cuidado
hasta el técnico experto más cercano, le
recomendamos un técnico autorizado
Mazda prontitud y haga cambien el
neumático. Mazda recomienda cambiar
el néumático por uno nuevo. Si se va
a reparar y volver a usar el neumático,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Retire la etiqueta de restricción de
velocidad después de cambiar el
neumático.
PRECAUCION
  En el caso de un neumático que
ha sido reparado usando el juego
de reparación de neumático de
emergencia, Mazda recomienda
que el neumático sea reemplazado
por uno nuevo tan pronto como sea
posible. Si se va a reparar y volver
a usar el neumático, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
  La rueda se puede volver a usar
después de quitar el sellador adherido
a su interior e inspeccionarla
cuidadosamente. Sin embargo,
cambie la válvula de neumático por
una nueva.
Control el juego de reparación de
neumático de emergencia
Inspeccione el juego de reparación de
neumático de emergencia a intervalos
regulares.



 Ve r i¿ que el período de uso efectivo del
sellador de neumático.



 Ve r i¿ que el funcionamiento del
compresor de neumático.

NOTA
El sellador de neumático tiene un
período de uso efectivo. Veri¿ que el
período de uso efectivo indicado en la
etiqueta de la botella y no lo use si ha
expirado. Haga cambiar el sellador de
neumático en un técnico autorizado
Mazda antes de que haya expirado el
período de uso efectivo.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

7–24
Si surge un problema
Neumático desinÀ ado
ADVERTENCIA
Siempre asegurar y apretar
correctamente las tuercas de orejeta:
Es peligroso que las tuercas de orejeta
no estén bien ajustadas. La rueda
puede sacudirse o salirse. Esto puede
resultar en la pérdida de control del
vehículo y provocar un accidente grave.

Ve r i¿ que que las tuercas sean las
mismas que desmontó o cámbielas por
otras con rosca métrica de la misma
medida:
Los espárragos y tuercas de orejeta de
su Mazda tienen rosca métrica, usar
una tuerca o espárrago no métrico es
peligroso. La instalación de una tuerca
de rosca no métrica en un espárrago
métrico no asegura la rueda al cubo y
daña el espárrago, y podría ocasionar
la pérdida de la rueda provocando un
accidente.
5. Retire los bloques de rueda y almacene
las herramientas y el gato.
6. Almacene el neumático dañado en el
compartimiento de carga.
7. Veri¿ que la presión de inÀ ado.
Consulte la sección Neumáticos en la
página 9-12 .
8. Haga reparar o cambiar el neumático
desinÀ ado lo antes posible.

NOTA

(Con sistema de monitoreo de presión
de aire de los neumáticos)
No oprima el interruptor de ajuste del
sistema de monitoreo de presión de aire
de los neumáticos después de instalar
el neumático de repuesto. El interruptor
se oprime solo después de instalar
el neumático reparado o instalar un
neumático de repuesto (página 4-53 ).
ADVERTENCIA
No conduzca con ningún neumático
con la presión de aire incorrecta:
Es peligroso conducir con los
neumáticos inÀ ados a una presión de
aire incorrecta. Los neumáticos con
presión de aire incorrecta pueden
afectar la conducción y resultar en un
accidente. Cuando veri¿ que la presión
de aire de los neumáticos normales
también veri¿ que el neumático de
repuesto.
NOTA
Para evitar que el gato y la bolsa de
herramientas hagan ruido cuando se
conduce el vehículo, se deben almacenar
correctamente.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

7–27
Si surge un problema
Se descarga la batería
1. Retire la cubierta de la batería.



2. Debe asegurarse de que la batería de
refuerzo sea de 12 V y que el terminal
negativo esté conectado a masa.
3. Si la batería de refuerzo está en otro
vehículo, no deje que ambos vehículos
se toquen. Apague el motor del
vehículo de la batería de refuerzo y
desconecte todas la cargas eléctricas
innecesarias de ambos vehículos.
4. Conecte los cables puente de la forma
indicada en la ¿ gura.




 Conecte un extremo de un cable
puente al terminal positivo de la
batería descargada (1).



 Conecte el otro extremo en el
terminal positivo de la batería de
refuerzo (2).



 Conecte un extremo del otro cable
puente al terminal negativo de la
batería de refuerzo (3).



 Conecte el otro extremo a un punto a
tierra indicado en la ¿ gura alejado de
la batería descargada (4).

5. Arranque el motor del vehículo
de la batería de refuerzo, y déjelo
funcionando unos minutos. A
continuación, arranque el motor del
otro vehículo. 6. (Con sistema i-ELOOP)
Se exhibe “i-ELOOP cargando” en la
exhibición multinformación del grupo
de instrumentos después arrancar el
motor. El mensaje no se exhibe ás
cuando el motor está funcionando y se
haya completado la carga. Se puede
manejar el vehículo después que se
deja de exhibir el mensaje.



NOTA
Si se conduce el vehículo mientras se
exhibe el mensaje, se escuchará un bip.
Si gira el volante mientras se exhibe
el mensaje, lo sentirá más pesado de
lo normal, pero esto no es anormal. El
funcionamiento de la dirección volverá
a ser normal cuando se deja de exhibir
el mensaje. No retire los cables puente
mientras se exhiba el mensaje.
7. Al ¿ nalizar, desconecte
cuidadosamente los cables puente en el
orden inverso al descrito en la ¿ gura.
8. Si la cubierta de la batería ha sido
desmontada, instálela en el orden
inverso al desmontaje.
NOTA
V e r i¿ que que las cubiertas están bien
instaladas.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

7–28
Si surge un problema
Arranque de emergencia
Arrancando un motor
ahogado (SKYACTIV-G
2.0 y SKYACTIV-G 2.5)
Si el motor no arranca, puede estar
ahogado (demasiado combustible en los
cilindros).

Siga este procedimiento:


1. Si el motor no arranca en cinco
segundos en el primer intento, espere
diez segundos e intente de nuevo.
2. Veri¿ que que se ha levantado el freno
de mano.
3. Pise el pedal del acelerador a fondo y
manténgalo pisando.
4. Pise el pedal del embrague
(Transmisión manual) o el pedal de
freno (Transmisión automática), luego
oprima el arranque a botón. Si el
motor arranca, suelte el acelerador
inmediatamente pues el motor puede
pasarse de revoluciones rápidamente.
5. Si el motor no arranca, sin pisar el
acelerador, intente arrancarlo.


Si el motor todavía no arranca usando el
procedimiento anterior, haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Arranque empujando
No se debe arrancar empujando su Mazda.
ADVERTENCIA
Nunca se debe remolcar un vehículo
para arrancarlo:
Es peligroso remolcar un vehículo para
arrancarlo. El vehículo remolcado
puede impulsarse bruscamente hacia
adelante cuando arranque el motor
y chocar el vehículo de adelante. Los
ocupantes podrían resultar heridos.
PRECAUCION
No se debe arrancar un vehículo con
transmisión manual empujándolo. El
sistema de control de emisiones se
puede dañar.
NOTA
No se puede arrancar un vehículo con
transmisión automática empujándolo.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD
