2017 Hyundai Ioniq Electric Kontroller

H24
Kontrol af opladningsstatus
Under opladning af
højspændingsbatteriet kan
opladningsniveauet kontrolleret uden
for bilen.
OAEEQ016025
OOPPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))
Opladningskontrollampens funktionDetaljer(1)(2)(3)
(OFF) (OFF)(OFF)Ingen opladning
Blinker (OFF)(OFF)
Opladning
0~33%
(ON)Blinker (OFF)34~66%
(ON)(ON)Blinker67~99%
(ON)(ON)(ON)Fuldt opladet (100%) (slukkes efter 5 sekunder)
BlinkerBlinkerBlinkerFejl under opladning
(OFF) (OFF)BlinkerOpladning af 12 V-hjælpebatteri eller planlagt
aircondition er i funktion
(OFF)Blinker(OFF)Planlagt opladning er i funktion
(slukkes efter 3 minutter)

H28
4.Hvis De ikke kan åbneopladerdækslet i frostvejr:
1) Fjern al is omkring
opladerdækslet.
2) Træk i nødkablet for at åbne opladerdækslet.
(Hvis opladerdækslet ikke
åbnes, bedes De læse under
overskriften "Sådan åbnesopladerdækslet i en
nødsituation.")
5.Fjern låget over opladningensindgangsstik. (1).
6.Kontrollér, om der er snavs eller fremmedlegemer inde i
opladerstikket eller
indgangsstikkontakten.
7.Hold i opladerstikkets håndtag og sæt det i bilens indgangsstik for
hurtig opladning. Skub stikket helt
ind, indtil De hører et "klik". Hvis
opladerstikket ikke er sat rigtigt i
opladerterminalen, kan der opstå
brand.
Læs mere i den enkelte
hurtigopladers manual om,
hvordan opladning foregår, og
hvordan opladerstikket fjernes. 8.Kontrollér, at højspændings
-
batteriets kontrollampe i
instrumentpanelet lyser. Opladning
sker ikke, hvis opladningens
kontrollampe er slukket.
Hvis opladerstikket ikke er sat
rigtigt i stikkontakten, skal det
sættes i igen for at påbegyndeopladning.
I koldt vejr er hurtigopladning
måske ikke mulig for at forebygge
forringelse af
højspændingsbatteriet.
OAEEQ016065LOAEEQ016032
OO
PPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( HH UU RRTTIIGG OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

H29
Information
 Selvom det er muligt at oplade bilen med POWER-kontakten i
ON/START-position, skal De for en
sikkerheds skyld starte
opladningen, når POWER-
kontakten er i OFF-position, og
gearstangen sat i P (parkering)
Når opladningen er startet, kan De
bruge de elektriske komponenter
som fx radioen ved at sætte
POWER-knappen til ACC- eller
ON-position.
 Under opladning kan gearstangen ikke flyttes fra P (parkering) til et
andet gear.Oplåsning af opladerdækslet i
en nødsituation
Hvis opladerdækslet ikke åbnes på
grund af afladning af batteriet eller
en fejl i det elektriske ledningsnet,
åbnes bagklappen og der trækkes let
i nødkablet som vist ovenfor.
Opladerdækslet vil herefter åbnes.
Kontrol af opladningsstatus
Under opladning af
højspændingsbatteriet kan
opladningsstatus kontrolleres uden
for bilen.
Information
Den nødvendige opladningstid for et
højspændingsbatteri kan variere
afhængig af højspændingsbatteriets
tilstand og holdbarhed, opladerens
specifikationer, og den omgivende
temperatur.
i
i
OAEEQ016025
OAEE046010

H31
Vedligeholdelsesopladning
(1) Indkodning og sæt stikket i
(koden indstilles)
(2) Styreboks
(3) Opladerkabel og opladerstik
Vedligeholdelsesopladning kan
bruges, hvis ikke normal opladning
eller hurtig opladning er mulig med
elektriciteten i hjemmet.
Sådan tilsluttes en bærbar ICCB-oplader (ICCB: In-Cable
Control Box)
1.Sæt stikket ind i el-udtaget i hjemmet. 2.Kontrollér, at styreboksens lampe
lyser (grønt).
OOPPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG))
OAEEQ016042
OLFP0Q5020K
StikEl-udtagOAEEQ016043
■
Bærbar oplader

H32
3.Træd på bremsepedalen og aktivérparkeringsbremsen.
4.Sluk for alle kontakter, sæt gearstangen i P (parkering), og
sluk for bilen. Uden at gearstangen
står i P (parkering), vil opladningen
starte, når gearstangen automatisk
sættes i P (parkering). 5.Tryk på opladerdækslet
åbnekontakt ( ) for at åbne
opladerdækslet. Opladerdækslets
åbnekontakt kan kun betjenes, når
bilen er slukket.
6.Hvis De ikke kan åbne opladerdækslet på grund af frost:
1) Fjern alt is omkring opladerdækslet.
2) Træk i nødkablet for at åbne opladerdækslet.
(Hvis opladerdækslet ikke
åbnes, bedes De læse mere
under overskriften "Sådan låsesopladerdækslet op i en
nødsituation.") 7.Fjern låget på opladningens
indgangsstikkontakt (1).
8.Kontrollér, om der er snavs på opladerstikket og opladningens
indgangsstikkontakt.
OAEEQ016064L
OAEEQ016063L
OOPPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

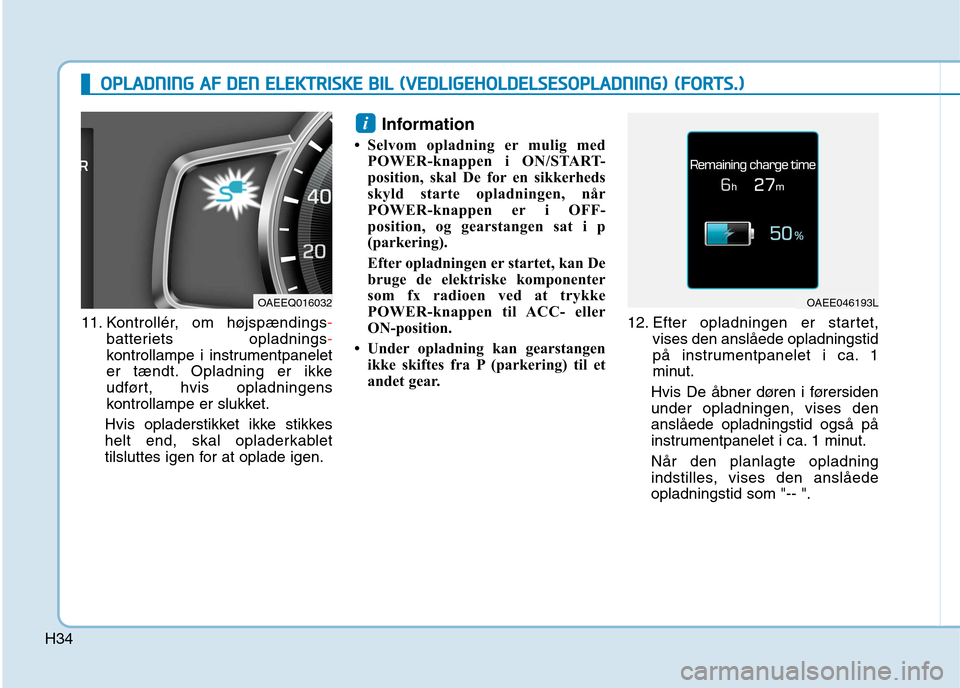

H34
11. Kontrollér, om højspændings-
batteriets opladnings-
kontrollampe i instrumentpanelet
er tændt. Opladning er ikke
udført, hvis opladningens
kontrollampe er slukket.
Hvis opladerstikket ikke stikkes
helt end, skal opladerkablet
tilsluttes igen for at oplade igen. Information
 Selvom opladning er mulig med POWER-knappen i ON/START-
position, skal De for en sikkerheds
skyld starte opladningen, når
POWER-knappen er i OFF-
position, og gearstangen sat i p
(parkering).
Efter opladningen er startet, kan De
bruge de elektriske komponenter
som fx radioen ved at trykke
POWER-knappen til ACC- eller
ON-position.
 Under opladning kan gearstangen ikke skiftes fra P (parkering) til et
andet gear. 12. Efter opladningen er startet,
vises den anslåede opladningstid
på instrumentpanelet i ca. 1
minut.
Hvis De åbner døren i førersidenunder opladningen, vises denanslåede opladningstid også på
instrumentpanelet i ca. 1 minut. Når den planlagte opladning
indstilles, vises den anslåedeopladningstid som "-- ".
i
OAEE046193LOAEEQ016032
OO PPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

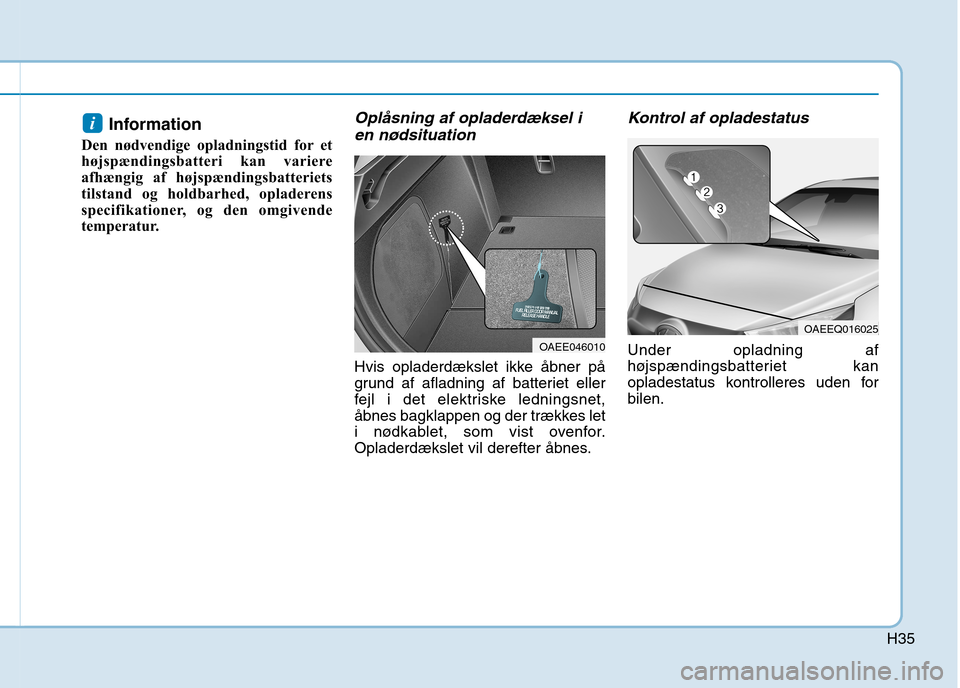

H35
Information
Den nødvendige opladningstid for et
højspændingsbatteri kan variere
afhængig af højspændingsbatteriets
tilstand og holdbarhed, opladerens
specifikationer, og den omgivende
temperatur. Oplåsning af opladerdæksel i en nødsituation
Hvis opladerdækslet ikke åbner på
grund af afladning af batteriet eller
fejl i det elektriske ledningsnet,
åbnes bagklappen og der trækkes let
i nødkablet, som vist ovenfor.
Opladerdækslet vil derefter åbnes.
Kontrol af opladestatus
Under opladning af
højspændingsbatteriet kan
opladestatus kontrolleres uden forbilen.
i
OAEE046010
OAEEQ016025

H42 Hvis ICCB-kassen eller
opladerstikket for normal
opladning er beskadiget, revnet,
eller hvor wiren er synlig på nogen
som helst måde, skal De undlade
at bruge den bærbare oplader.
Den bærbare oplader skal holdes uden for børns rækkevidde.
Styreboksen må ikke komme i berøring med vand.
Hold opladerstikket for normal ladning eller stikproppens terminal
fri for fremmedlegemer.
Undlad at træde på kablet eller ledningen. Undlad at trække i kabeleller ledning, og undlad at dreje
eller bøje dem.
Undlad at oplade, hvis der er glimt.
Undlad at tabe styreboksen eller at placere tunge genstande oven på den.
Undlad at placere en genstand, der kan blive meget varm, inærheden af opladeren, når denne
er i brug. Opladning med et slidt eller
beskadiget el-udtag i hjemmet kan
give risiko for elektrisk stød. HvisDe er i tvivl om tilstanden af et el-udtag i hjemmet, skal De få det
kontrolleret af en autoriseret
elektriker.
Stop øjeblikkeligt med at bruge en bærbar oplader, hvis hjemmets el-
udtag eller andre komponenter
bliver meget varme, eller De
bemærker en brændt lugt.
OOPPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))
