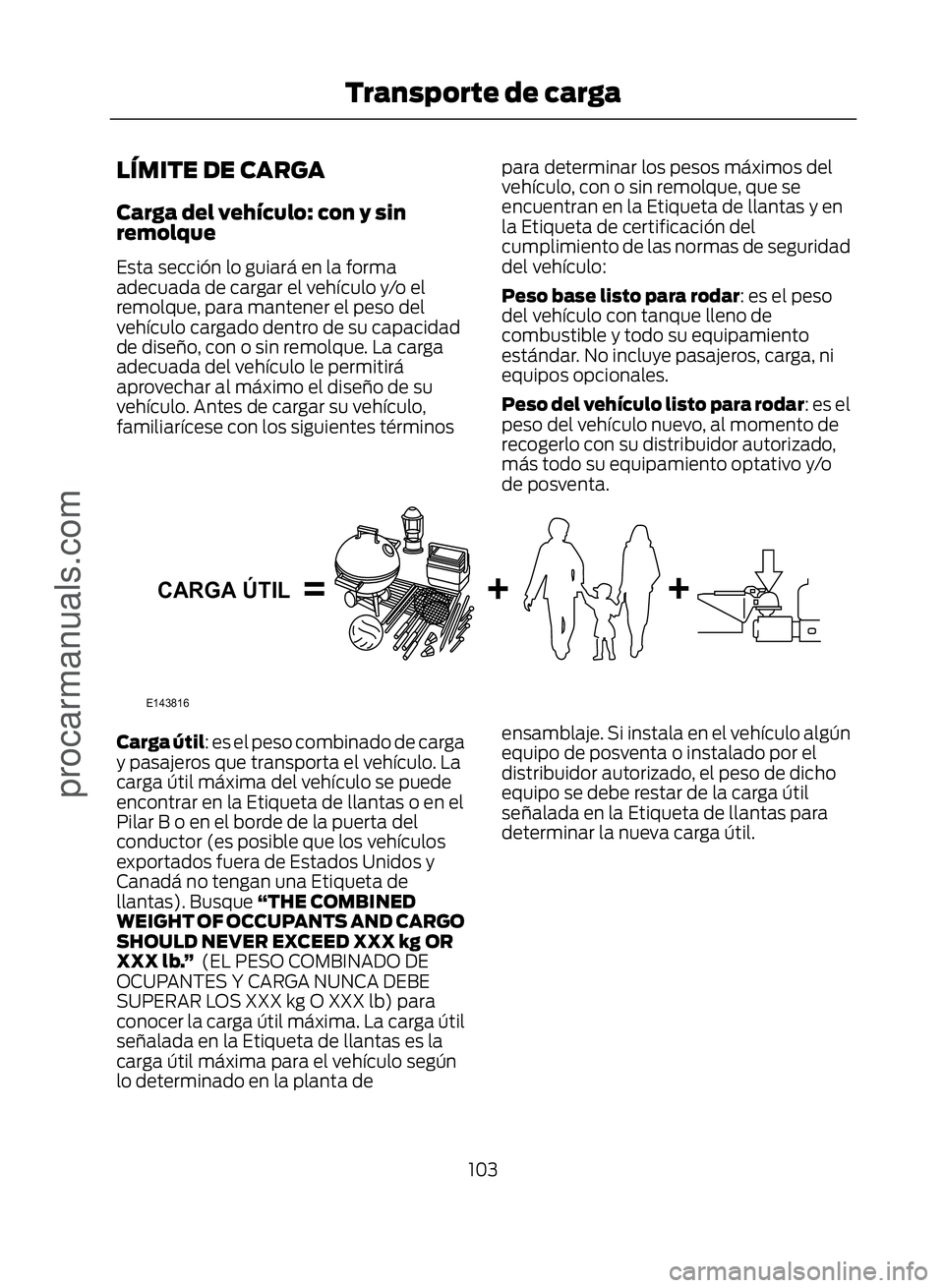

LÍMITE DE CARGA
Carga del vehículo: con y sin
remolque
Esta sección lo guiará en la forma
adecuada de cargar el vehículo y/o el
remolque, para mantener el peso del
vehículo cargado dentro de su capacidad
de diseño, con o sin remolque. La carga
adecuada del vehículo le permitirá
aprovechar al máximo el diseño de su
vehículo. Antes de cargar su vehículo,
familiarícese con los siguientes términospara determinar los pesos máximos del
vehículo, con o sin remolque, que se
encuentran en la Etiqueta de llantas y en
la Etiqueta de certificación del
cumplimiento de las normas de seguridad
del vehículo:
Peso base listo para rodar: es el peso
del vehículo con tanque lleno de
combustible y todo su equipamiento
estándar. No incluye pasajeros, carga, ni
equipos opcionales.
Peso del vehículo listo para rodar: es el
peso del vehículo nuevo, al momento de
recogerlo con su distribuidor autorizado,
más todo su equipamiento optativo y/o
de posventa.
(
&$5*$

ALERTA
La capacidad de carga real de su
vehículo puede estar limitada por la
capacidad de volumen (cuánto
espacio disponible hay) o por la capacidad
de carga útil (cuánto peso puede
transportar el vehículo). Una vez que ha
alcanzado la carga útil máxima de su
vehículo, no agregue más carga, incluso si
hay espacio disponible. La sobrecarga o
carga inadecuada del vehículo puede
contribuir a que usted pierda el control del
vehículo y ocurra una volcadura.
(
&$5*$
Peso de la carga: es todo el peso
agregado al Peso base listo para rodar,
incluyendo la carga y el equipamiento
opcional. Al arrastrar remolques, la carga
de la lanza del remolque o el peso del
pivote de arrastre también es parte de la
carga.
GAW (Peso bruto del eje): es el peso
total que se apoya en cada eje (delantero
y trasero) incluido el peso del vehículo listo
para rodar y toda la carga útil. GAWR (Peso bruto vehicular del eje):
es el peso máximo admisible que puede
transportar un solo eje (delantero o
trasero). Estos números aparecen en la
Etiqueta de certificación del cumplimiento
de las normas de seguridad. La etiqueta
debe estar adherida al pilar de bisagra de
la puerta, al poste de seguro de la puerta
o al borde de la puerta junto al poste de
poste de seguro de la puerta, junto a la
posición del asiento del conductor.
La
carga total en cada eje nunca debe
exceder su Peso bruto vehicular del eje.
104
Transporte de carga
procarmanuals.com

GCW (Peso bruto combinado): es el
peso bruto del vehículo más el peso del
remolque totalmente cargado.
GCWR (Peso bruto vehicular
combinado máximo): es el peso máximo
admisible del vehículo y del remolque
cargado, incluidos toda la carga y los
pasajeros que el vehículo puede
transportar sin riesgo de sufrir daños.
(Importante: El sistema de frenos de los
vehículos de arrastre está calculado en
función del Peso bruto vehicular máximo,
no del Peso bruto vehicular combinado
máximo). Deben usarse frenos funcionales
independientes para el control seguro de
los vehículos y remolques arrastrados si el
Peso bruto combinado del vehículo de
arrastre más el remolque sobrepasa el
Peso bruto vehicular máximo del vehículo
de arrastre. El Peso bruto combinado
nunca debe exceder el Peso bruto
vehicular combinado máximo.
Peso máximo del remolque cargado :
Es el mayor peso de un remolque
completamente cargado que el vehículo
puede arrastrar. Supone un vehículo solo
con opciones indispensables, peso del
conductor y del pasajero delantero (68
kilogramos [150 libras] cada uno), sin peso
de la lanza (interna o externa) y una carga
de remolque de 10–15 % (remolque
convencional) o un peso del pivote de
arrastre de 15–25 % (remolque de cinco
ruedas). Consulte un distribuidor
autorizado para obtener información
detallada.
Carga de la lanza o peso del pivote de
arrastre con quinta rueda: se refiere al
peso que un remolque aplica sobre el
enganche de arrastre.
Ejemplos: para un remolque convencional
de 2268 kilogramos (5000 libras),
multiplique 5000 por 0.10 y 0.15 para
obtener el límite de carga de la lanza
apropiado, es decir, de 227 a
340 kilogramos (500 a 750 libras). Para un remolque con quinta rueda de
5.216 kilogramos (11.500 libras),
multiplique por 0.15 y 0.25 para obtener el
rango de carga adecuado del pivote de
arrastre, que es de 782 a 1.304 kilogramos
(1.725 a 2.875 libras).
AVISOS
No exceda el GVWR o el GAWR
específicos en la Etiqueta de
certificación del cumplimiento de las
normas de seguridad.
No utilice llantas de refacción con
una capacidad de transporte de
carga inferior a las originales, porque
pueden disminuir las limitaciones del
GVWR y del GAWR del vehículo. Las
llantas de refacción con un límite mayor
que las originales no aumentan las
limitaciones del GVWR ni del GAWR.
Si excede alguna limitación de peso
vehicular máximo puede provocar
graves daños al vehículo o lesiones
personales.
Pasos para determinar el límite
correcto de carga:
1. Ubique el mensaje "The combined weight of occupants and cargo should
never exceed XXX kg or XXX lbs". (“El
peso combinado de ocupantes y carga
nunca debe exceder los XXX kilos o
XXX libras”) en la etiqueta del vehículo.
2. Determine el peso combinado del conductor y los pasajeros que viajarán
en el vehículo.
3. Reste el peso combinado del conductor y los pasajeros de XXX kg o
XXX lb.
107
Transporte de carga
procarmanuals.com

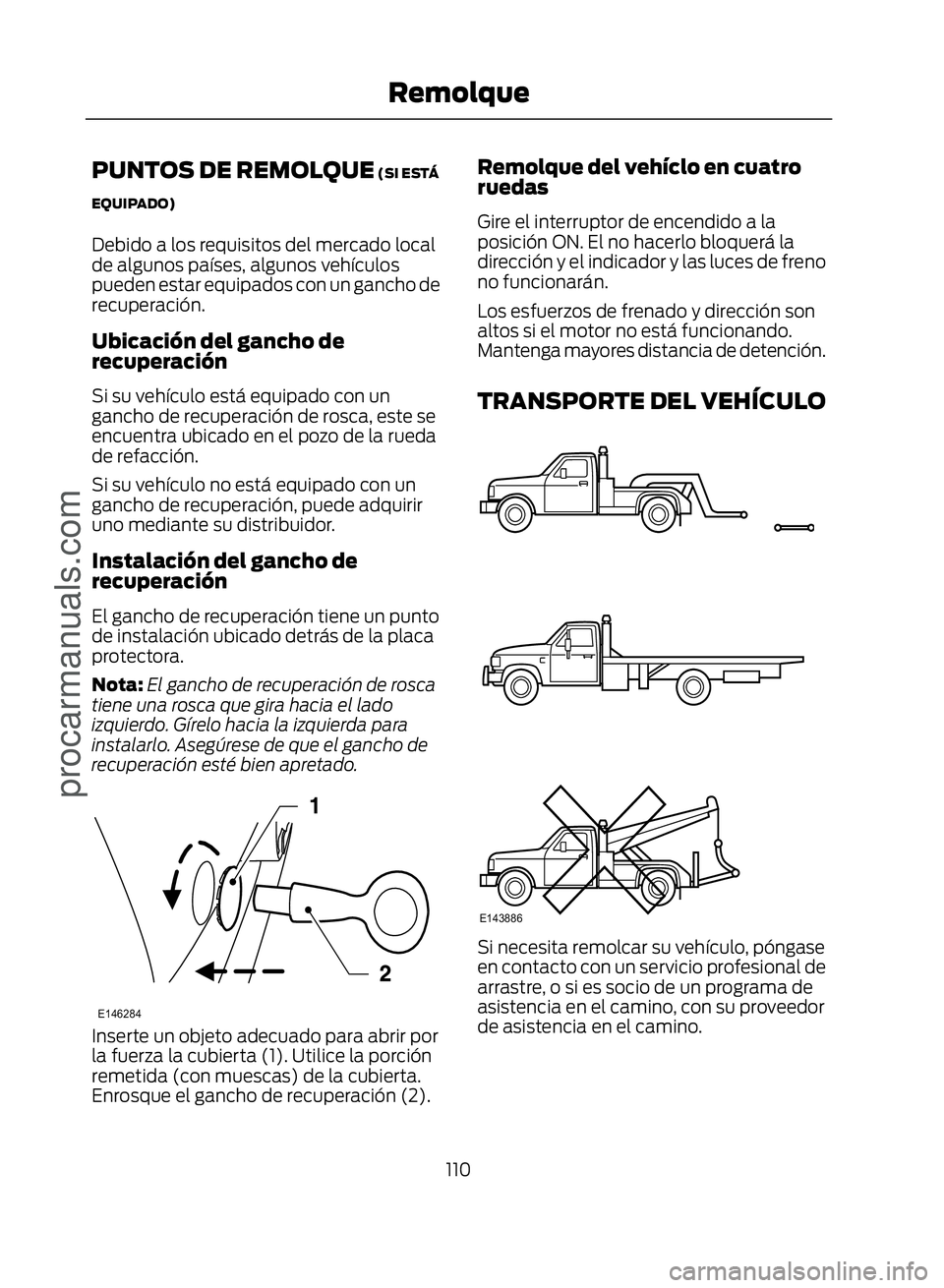

PUNTOS DE REMOLQUE (SI ESTÁ
EQUIPADO)
Debido a los requisitos del mercado local
de algunos países, algunos vehículos
pueden estar equipados con un gancho de
recuperación.
Ubicación del gancho de
recuperación
Si su vehículo está equipado con un
gancho de recuperación de rosca, este se
encuentra ubicado en el pozo de la rueda
de refacción.
Si su vehículo no está equipado con un
gancho de recuperación, puede adquirir
uno mediante su distribuidor.
Instalación del gancho de
recuperación
El gancho de recuperación tiene un punto
de instalación ubicado detrás de la placa
protectora.
Nota: El gancho de recuperación de rosca
tiene una rosca que gira hacia el lado
izquierdo. Gírelo hacia la izquierda para
instalarlo. Asegúrese de que el gancho de
recuperación esté bien apretado.
(
Inserte un objeto adecuado para abrir por
la fuerza la cubierta (1). Utilice la porción
remetida (con muescas) de la cubierta.
Enrosque el gancho de recuperación (2).
Remolque del vehíclo en cuatro
ruedas
Gire el interruptor de encendido a la
posición ON. El no hacerlo bloquerá la
dirección y el indicador y las luces de freno
no funcionarán.
Los esfuerzos de frenado y dirección son
altos si el motor no está funcionando.
Mantenga mayores distancia de detención.
TRANSPORTE DEL VEHÍCULO
(
Si necesita remolcar su vehículo, póngase
en contacto con un servicio profesional de
arrastre, o si es socio de un programa de
asistencia en el camino, con su proveedor
de asistencia en el camino.
110
Remolque
procarmanuals.com

Para remolcar su vehículo, se recomienda
utilizar un elevador y plataformas rodantes
o equipos de plataforma plana. No arrastre
su vehículo con una eslinga. Ford Motor
Company no ha aprobado el
procedimiento de arrastre con eslingas. Si
el vehículo se remolca incorrectamente, o
utilizando otros medios, puede dañarse.
Los vehículos con tracción en las llantas
delanteras se pueden remolcar desde la
parte delantera si se utiliza el equipo de
elevación adecuado para levantar las
llantas delanteras del suelo. Cuando se
realiza el remolque de esta manera, las
llantas traseras pueden permanecer en el
suelo.
Las llantas delanteras de los vehículos con
tracción en las llantas delanteras deben
estar sobre una plataforma rodante al
remolcar su vehículo desde la parte trasera
con un equipo de elevación de ruedas. Esto
evita que se produzcan daños en la
transmisión.
REMOLQUE DEL VEHÍCULO
SOBRE LAS CUATRO RUEDAS
Todos los vehículos
AVISOS
Debe activar el encendido cuando su
vehículo esté siendo remolcado.
La asistencia para los frenos y la
dirección no funcionará a menos que
el motor se encuentre en marcha.
Tendrá que presionar firmemente el pedal
del freno, dejar mayores distancias de
detención y maniobrar con una dirección
más dura.
Demasiada tensión en el cable de
remolque ocasionará daños a su
vehículo o al vehículo que está
remolcando.
AVISOS
No utilice una barra de remolque
rígida en el ojillo de remolque
delantero.
Cuando remolquen su vehículo,
ponga la palanca de velocidades en
neutral.
Ponga su vehículo en movimiento
lentamente y con suavidad, sin sacudir el
vehículo remolcado.
Vehículos con transmisión
automática
AVISOS
Si tuviera que superar una distancia
de 20 km (12 millas) y una velocidad
de 20 km/h (12 mph) , las ruedas de
tracción deberán separarse del suelo.
Se recomienda no remolcar un
vehículo que tenga las ruedas de
tracción en el suelo. No obstante, si
fuese necesario mover su vehículo de un
lugar peligroso, no lo remolque a más de
20 km/h (12 mph) o a una distancia
superior a los 20 km (12 millas).
No remolque su vehículo hacia atrás.
En el caso de una falla mecánica de
la transmisión, las ruedas impulsoras
deberán separarse del suelo.
No remolque su vehículo si la
temperatura ambiente es inferior a
32°F (0°C).
111
Remolque
procarmanuals.com

RODAJE
Llantas
ALERTA
Es posible que se deba asentar los
neumáticos nuevos por
aproximadamente 500 km
(300 millas). Durante este tiempo, puede
experimentar diferentes características de
conducción.
Frenos y embrague
ALERTA
Si es posible, evite el frenado y el
embrague brusco durante los
primeros 150 kilómetros en la ciudad
y los primeros 1500 kilómetros en
autopista.
Motor
ALERTA
Evitar conducir demasiado rápido
durante los primeros 1500 km
(1000 millas). Varíe la velocidad
frecuentemente y realice cambios
ascendentes de forma temprana. No
fuerce el motor.
PRECAUCIONES EN CLIMA
FRÍO
La operación funcional de algunos
componentes y sistemas puede verse
afectada a temperaturas por debajo de los
-25°C.
CONDUCCIÓN POR EL AGUA
AVISOS
Conduzca sobre agua solo en caso
de emergencia y no como parte de
la conducción normal.
El motor podría dañarse si ingresa
agua al filtro de aire.
En caso de emergencia, puede conducir el
vehículo sobre agua a una profundidad
máxima de 8 pulgadas (200 milímetros)
y a una velocidad máxima de 6 mph
(10 km/h). Debe tener sumo cuidado
cuando conduzca sobre agua en
movimiento.
Cuando conduzca sobre agua, mantenga
la velocidad baja y no detenga el vehículo.
Después de conducir sobre agua y tan
pronto como pueda, realice lo siguiente:
• Presione el pedal de freno ligeramente para revisar que los frenos funcionan
correctamente.
• Verifique que el claxon funciona.
• Verifique que las luces del vehículo funcionan normalmente.
• Verifique el sistema de dirección eléctrica servoasistida .
TAPETES DEL PISO
(
112
Indicaciones de conducción
procarmanuals.com

Siempre utilice tapetes diseñados para
ajustarse al espacio para los pies de su
vehículo. Utilice únicamente tapetes que
se aseguren firmemente a los postes de
retención.ALERTA
Asegúrese de que el tapete esté
asegurado correctamente con las
fijaciones adecuadas, y colóquelo de
manera que no interfiera con la operación
de los pedales.
Los pedales que no se pueden mover
libremente pueden causar la pérdida de
control del vehículo y aumentar el riesgo
de sufrir graves lesiones personales.
Siempre asegúrese de que los tapetes
estén bien asegurados a los postes de
retención en la alfombra que viene con el
vehículo. Los tapetes se deben asegurar
apropiadamente a ambos postes de
retención para garantizar que no se
desacomoden.
Nunca coloque tapetes ni ninguna otra
cubierta en el espacio para los pies del
vehículo que no se pueda asegurar
apropiadamente para evitar que se
muevan e interfieran con los pedales o con
la capacidad de controlar el vehículo.
Nunca coloque tapetes ni cualquier otra
cubierta encima de los tapetes que ya
están instalados. Los tapetes siempre
deben apoyarse en la superficie de la
alfombra del vehículo y no en otro tapete
ni revestimiento. Los tapetes o cualquier
otra cubierta adicional reducirán el espacio
del pedal y posiblemente interferirán con
su operación.
Verifique regularmente la sujeción de los
tapetes. Siempre reinstale y asegure de
manera correcta los tapetes que se hayan
desmontado para limpieza o reemplazo.
Si no se siguen correctamente las
instrucciones de instalación o sujeción de
los tapetes es posible que interfieran con
la operación del pedal causando la pérdida
de control del vehículo.
113
Indicaciones de conducción
procarmanuals.com

LOCALIZACIONES DE LAS
CAJAS DE FUSIBLES
Caja de fusibles del
compartimiento del motor
(
La caja de fusibles se ubica en el
compartimiento del motor.
Caja de fusibles del
compartimiento de pasajeros
(
Esta caja de fusibles se ubica detrás de la
guantera. Abra la guantera y vacíe su
contenido. Presione los lados hacia
adentro y gire la guantera hacia abajo.
Nota:Cualquier modificación inadecuada
en el sistema eléctrico puede comprometer
la seguridad del vehículo, lo que implica un
riesgo de incendio o daños en el motor. Si
tiene alguna pregunta o desea aclarar sus
dudas, comuníquese con un distribuidor
Ford.
Caja de fusibles de la batería
(
Esta caja de fusibles está unida a la
terminal positiva de la batería.
119
Fusibles
procarmanuals.com
