2017 FIAT 500X ABS

Testigo Qué significa
SISTEMA iTPMS
Avería sistema iTPMS
El testigo se enciende cuando se detecta una avería en el sistema iTPMS. En caso de que se monten
una o varias ruedas sin el sensor, en la pantalla se muestra un mensaje de advertencia hasta que se
restablezcan las condiciones iniciales.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados ya que podría verse
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
Reparar los neumáticos de inmediato con el kit específico (ver el apartado "Kit Fix&Go automatic" en el
capítulo "En caso de emergencia") y acudir lo antes posible a la Red de Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende, junto con un mensaje en la pantalla, para indicar que la presión del neumático es
inferior al valor recomendado o que hay una pérdida lenta de presión. En estas circunstancias podrían no
estar garantizados la mejor duración del neumático y un consumo de combustible óptimo.
En cualquier situación en la que se muestre el mensaje específico en la pantalla, consultar
OBLIGATORIAMENTE lo descrito en el apartado "Ruedas" del capítulo "Datos técnicos", ateniéndose
escrupulosamente a su contenido.
Una vez restablecidas las condiciones de uso normales del vehículo, llevar a cabo el procedimiento de
reset.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
AVERÍA SISTEMA ABS
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Proceder con
prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

SISTEMAS DE
SEGURIDAD ACTIVA
El vehículo está equipado con los
siguientes dispositivos de seguridad
activa:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Para más información sobre el
funcionamiento de los sistemas, ver lo
descrito a continuación.
SISTEMA ABS (Anti-lock
Braking System)
Es un sistema que forma parte del
sistema de frenos y evita, sea cual sea
el estado del firme de la carretera y la
intensidad de la acción de frenado, el
bloqueo de una o varias ruedas
impidiendo que patinen, con el fin de
garantizar el control del vehículo incluso
durante una frenada de emergencia y
reduciendo la distancia de frenado.
El sistema interviene en frenada cuando
las ruedas están a punto de
bloquearse, en condiciones de frenadade emergencia o de baja adherencia,
cuando los bloqueos pueden ser más
frecuentes.
El sistema también aumenta la
capacidad de control y la estabilidad
del vehículo cuando se frena en una
superficie con diferentes tipos de
adherencia entre las ruedas del lado
derecho e izquierdo o en curva.
Completa el sistema el EBD (Electronic
Braking Force Distribution) que
distribuye la acción de frenado entre las
ruedas delanteras y traseras.
Intervención del sistema
La intervención del ABS se indica a
través de una ligera pulsación del pedal
de freno y un ruido: se trata de un
comportamiento completamente
normal del sistema en fase de
intervención.
31) 32) 33) 34) 35) 36) 37)
SISTEMA DTC (Drag
Torque Control)
El sistema DTC (Drag Torque Control)
evita el bloqueo de las ruedas motrices
que podría verificarse, por ejemplo, si
se suelta de improviso el pedal del
acelerador o se baja de marcha
bruscamente en condiciones de escasa
adherencia. En esa situación, el efecto
de frenado del motor podría causar el
deslizamiento de las ruedas motricescon la consiguiente pérdida de
estabilidad del vehículo. Cuando el
sistema DTC detecta este
inconveniente, aumenta la velocidad del
motor para mantener la estabilidad y las
condiciones de estabilidad.
SISTEMA ESC
(Electronic Stability
Control)
El sistema ESC mejora el control de la
dirección y la estabilidad del vehículo en
diferentes condiciones de conducción.
El sistema ESC corrige el subviraje y el
sobreviraje del vehículo, repartiendo el
frenado en las ruedas de manera
adecuada. Además, el par suministrado
por el motor puede reducirse para
mantener el control del vehículo.
El sistema ESC utiliza sensores
instalados en el vehículo para
interpretar la trayectoria que el
conductor desea seguir y la compara
con la real del vehículo. Cuando la
trayectoria deseada y la real son
diferentes, el sistema ESC interviene
contrarrestando el subviraje o el
sobreviraje del vehículo.
Sobreviraje: se produce cuando el
vehículo gira más de lo debido para el
ángulo del volante realizado.
Subviraje: se produce cuando el
vehículo gira menos de lo debido para
el ángulo del volante realizado.
77

Intervención del sistema
La intervención del sistema se indica
mediante el parpadeo del testigo
en
el cuadro de instrumentos, para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
38) 39) 40) 41) 42)
SISTEMA TC
(Traction Control)
El sistema actúa automáticamente en
caso de deslizamiento, de pérdida de
adherencia sobre firme mojado
(aquaplaning) y de aceleración sobre
superficies deslizantes, nevadas o
heladas, etc. de una o ambas ruedas
motrices En función de las condiciones
de deslizamiento, se activan dos
lógicas de control diferentes:
si el deslizamiento afecta a las dos
ruedas motrices, el sistema actúa
reduciendo la potencia transmitida por
el motor;
si el deslizamiento sólo afecta a una
de las dos ruedas motrices, la función
BLD (Brake Limited Differential) se
activa frenando automáticamente la
rueda que patina (se simula el
comportamiento de un diferencial
autoblocante). Esto determinará un
aumento de trasferencia del par motor
a la rueda que no patina. Esta función
permanece activa también si seseleccionan las modalidades "Sistemas
parcialmente deshabilitados" y
"Sistemas deshabilitados" (ver lo
descrito en las páginas siguientes).
Intervención del sistema
La intervención del sistema se indica
mediante el parpadeo del testigo
en
el cuadro de instrumentos, para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
43) 44) 45) 46) 47)
SISTEMA PBA
(Panic Brake Assist)
El sistema PBA se ha diseñado para
optimizar la capacidad de frenado del
vehículo durante una frenada de
emergencia.
El sistema detecta la frenada de
emergencia monitorizando la velocidad
y la fuerza con la que se pisa el pedal
del freno y aplica, en consecuencia, la
presión óptima en los frenos. Esto
puede ayudar a reducir la distancia de
frenado: el sistema PBA complementa
así el sistema ABS.
Se logra la máxima asistencia del
sistema PBA al pisar muy rápidamente
el pedal del freno. Asimismo, para
obtener la máxima funcionalidad del
sistema, es necesario pisar
continuamente el pedal del frenodurante la frenada, evitando pisarlo
intermitentemente. No reducir la presión
en el pedal del freno hasta que ya no
sea necesario frenar.
El sistema PBA se desactiva cuando se
suelta el pedal del freno.
48) 49) 50)
SISTEMA HHC
(Hill Hold Control)
Forma parte del sistema ESC y facilita
el arranque en subida, activándose
automáticamente en los siguientes
casos:
en subida: con el vehículo parado en
una carretera con una pendiente
superior al 5%, motor arrancado, freno
pisado y cambio en punto muerto o
con una marcha engranada que no sea
la marcha atrás;
en bajada: con el vehículo parado en
una carretera con una pendiente
superior al 5%, motor arrancado, freno
pisado y marcha atrás engranada.
En fase de arranque, la centralita del
sistema ESC mantiene la presión de
frenado en las ruedas hasta que se
alcanza el par motor necesario para la
puesta en marcha, o en cualquier caso
durante un tiempo máximo de
2 segundos, permitiendo pasar
fácilmente el pie derecho del freno al
acelerador.
78
SEGURIDAD

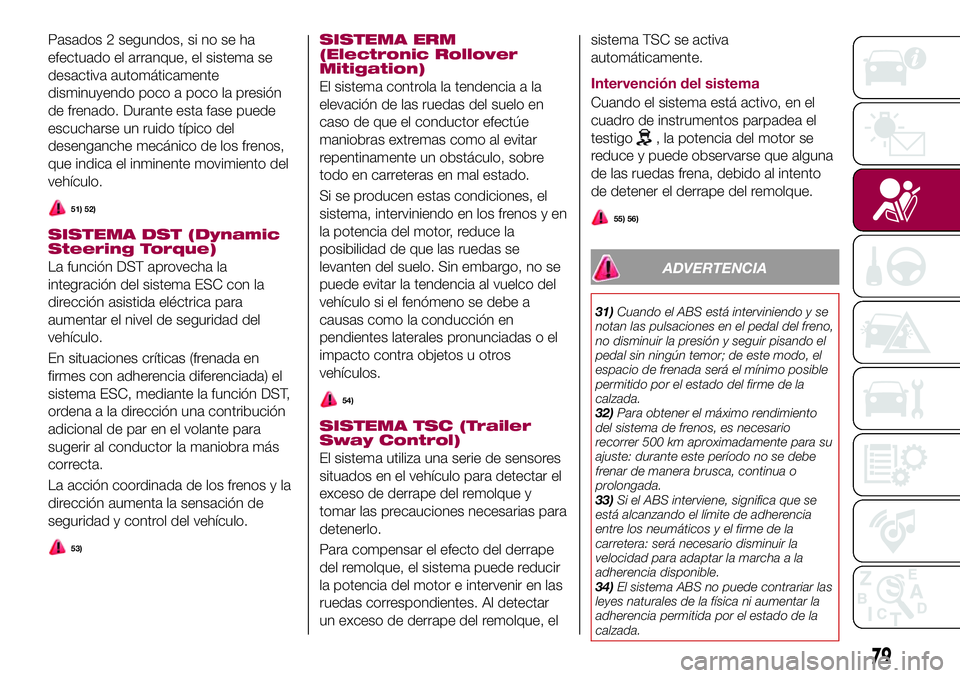

Pasados 2 segundos, si no se ha
efectuado el arranque, el sistema se
desactiva automáticamente
disminuyendo poco a poco la presión
de frenado. Durante esta fase puede
escucharse un ruido típico del
desenganche mecánico de los frenos,
que indica el inminente movimiento del
vehículo.
51) 52)
SISTEMA DST (Dynamic
Steering Torque)
La función DST aprovecha la
integración del sistema ESC con la
dirección asistida eléctrica para
aumentar el nivel de seguridad del
vehículo.
En situaciones críticas (frenada en
firmes con adherencia diferenciada) el
sistema ESC, mediante la función DST,
ordena a la dirección una contribución
adicional de par en el volante para
sugerir al conductor la maniobra más
correcta.
La acción coordinada de los frenos y la
dirección aumenta la sensación de
seguridad y control del vehículo.
53)
SISTEMA ERM
(Electronic Rollover
Mitigation)
El sistema controla la tendencia a la
elevación de las ruedas del suelo en
caso de que el conductor efectúe
maniobras extremas como al evitar
repentinamente un obstáculo, sobre
todo en carreteras en mal estado.
Si se producen estas condiciones, el
sistema, interviniendo en los frenos y en
la potencia del motor, reduce la
posibilidad de que las ruedas se
levanten del suelo. Sin embargo, no se
puede evitar la tendencia al vuelco del
vehículo si el fenómeno se debe a
causas como la conducción en
pendientes laterales pronunciadas o el
impacto contra objetos u otros
vehículos.
54)
SISTEMA TSC (Trailer
Sway Control)
El sistema utiliza una serie de sensores
situados en el vehículo para detectar el
exceso de derrape del remolque y
tomar las precauciones necesarias para
detenerlo.
Para compensar el efecto del derrape
del remolque, el sistema puede reducir
la potencia del motor e intervenir en las
ruedas correspondientes. Al detectar
un exceso de derrape del remolque, elsistema TSC se activa
automáticamente.
Intervención del sistema
Cuando el sistema está activo, en el
cuadro de instrumentos parpadea el
testigo
, la potencia del motor se
reduce y puede observarse que alguna
de las ruedas frena, debido al intento
de detener el derrape del remolque.
55) 56)
ADVERTENCIA
31)Cuando el ABS está interviniendo y se
notan las pulsaciones en el pedal del freno,
no disminuir la presión y seguir pisando el
pedal sin ningún temor; de este modo, el
espacio de frenada será el mínimo posible
permitido por el estado del firme de la
calzada.
32)Para obtener el máximo rendimiento
del sistema de frenos, es necesario
recorrer 500 km aproximadamente para su
ajuste: durante este período no se debe
frenar de manera brusca, continua o
prolongada.
33)Si el ABS interviene, significa que se
está alcanzando el límite de adherencia
entre los neumáticos y el firme de la
carretera: será necesario disminuir la
velocidad para adaptar la marcha a la
adherencia disponible.
34)El sistema ABS no puede contrariar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
79

35)El sistema ABS no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
36)Las capacidades del sistema ABS no
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
del conductor y de los demás ocupantes.
37)Para el funcionamiento correcto del
sistema ABS es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
38)El sistema ESC no puede modificar las
leyes naturales de la física ni aumentar la
adherencia según las condiciones de la
calle.
39)El sistema ESC no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
40)Las funciones del sistema ESC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
de todos los usuarios de la carretera
41)Para el funcionamiento correcto del
sistema ESC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.42)Las prestaciones del sistema ESC no
deben inducir al conductor a correr riesgos
inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y al
tráfico. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
43)Para el funcionamiento correcto del
sistema TC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
44)Las prestaciones del sistema TC no
deben inducir al conductor a correr riesgos
inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y al
tráfico. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
45)El sistema TC no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
46)El sistema TC no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
47)Las funciones del sistema TC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
propia y de todos los usuarios de la
carretera.
48)El sistema PBA no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.49)El sistema PBA no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
50)Las capacidades del sistema PBA
nunca deben probarse de manera
irresponsable y peligrosa, comprometiendo
la seguridad del conductor, de los demás
ocupantes a bordo del vehículo y de todos
los demás usuarios de la carretera.
51)El sistema Hill Hold Control no es un
freno de estacionamiento, por lo tanto, no
abandonar el vehículo sin haber accionado
el freno de mano eléctrico, apagado el
motor y haber engranado la primera
marcha dejando así parado el vehículo en
condiciones de seguridad (para más
información ver lo descrito en el apartado
"En parada" del capítulo "Arranque y
conducción").
52)Pueden haber situaciones con
pendientes poco pronunciadas (inferiores
al 8%), en condiciones de vehículo
cargado, en las que el sistema Hill Hold
Control podría no activarse y causar un
ligero retraso y aumentando así el riesgo
de una colisión con otro vehículo o un
objeto. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
53)El DST constituye una ayuda durante la
conducción y no sustituye al conductor en
la responsabilidad de conducir el vehículo.
54)Las prestaciones de un vehículo
equipado con ERM no deben ponerse a
prueba de una manera imprudente y
peligrosa, con la posibilidad de afectar a la
seguridad del conductor y de otras
personas.
80
SEGURIDAD

cuando se pisa el pedal del freno;
cuando los frenos están
recalentados;
cuando se ha accionado el freno de
estacionamiento eléctrico;
cuando la palanca del cambio se
encuentra en la posición P
(aparcamiento), R (marcha atrás) o N
(punto muerto) (versiones con cambio
automático de embrague doble);
cuando la palanca de cambios está
en la posición R (marcha atrás), en
punto muerto o en 1
a(versiones con
cambio manual);
cuando se pisa el embrague
(versiones con cambio manual);
cuando las revoluciones del motor
superan un umbral máximo (en las
versiones con cambio manual y
también en las versiones con cambio
automático/cambio automático con
embrague doble) o permanecen por
debajo de un umbral mínimo
(solamente versiones con cambio
manual);
cuando la velocidad del vehículo no
pertenece a la gama de velocidades
ajustable;
cuando se está efectuando, o acaba
de concluirse, una intervención del
sistema ESC (o ABS u otros sistemas
de control de la estabilidad);
cuando el sistema ESC se ha
desactivado;
cuando el sistema Full Brake Control
(si se incluye) está efectuando un
frenado automático;
cuando el Speed Limiter se ha
activado;
cuando el Cruise Control electrónico
se ha activado;
en caso de avería del mismo
dispositivo;
en caso de motor apagado;
en caso de obstrucción del sensor
de radar (en este caso se ha de limpiar
la zona del parachoques donde se
encuentra el sensor).
En caso de sistema ajustado, las
condiciones descritas antes causan
asimismo una anulación o la
desactivación del sistema en tiempos
que pueden variar según las
condiciones.
ADVERTENCIA Con el dispositivo
programado, al pisar el pedal del
acelerador es posible alcanzar
velocidades superiores a las ajustables
en el sistema. En esta situación, el
dispositivo no se desactiva
automáticamente pero sus
prestaciones quedan limitadas, por lo
cual se aconseja desactivarlo.
VARIACIÓN DE LA
VELOCIDAD
Aumento de la velocidad
Tras haber ajustado el dispositivo se
puede aumentar la velocidad
memorizada sin soltar el pulsador
SET +.
Si se pulsa una vez el botón SET +:
la velocidad ajustada aumenta 1 km/h
(o equivalente en millas). Con cada
presión sucesiva del botón se obtiene
un aumento de 1 km/h (o equivalente
en millas).
Si se mantiene presionado el
pulsador SET +: la velocidad ajustada
aumenta en intervalos de 10 km/h (o
equivalente en millas) hasta que se
suelta el botón. El aumento de la
velocidad ajustada se visualiza en la
pantalla.
Disminución de la velocidad
Una vez configurado el dispositivo, la
velocidad programada se puede reducir
manteniendo presionado el botón
SET –.
Si se pulsa una vez el botón SET –:
la velocidad ajustada disminuye 1 km/h
(o equivalente en millas). Con cada
presión sucesiva del botón se obtiene
un reducción de 1 km/h (o equivalente
en millas).
138
PUESTA EN MARCHA Y CONDUCCIÓN

Siempre que el motor arranca, el
sistema mantiene el estado de
activación presente en el anterior
apagado.
En algunas versiones, en la pantalla se
muestra un mensaje específico para la
activación y la desactivación.
Condiciones de activación
Tras ser activado, el sistema
únicamente interviene cuando se dan
las siguientes condiciones:
el conductor mantiene por lo menos
una mano en el volante;
la velocidad del vehículo está
comprendida entre 60 km/h y
180 km/h;
las líneas que delimitan el carril son
perfectamente visibles en ambos lados;
las condiciones de visibilidad son
adecuadas;
la carretera es recta o con curvas
amplias;
se mantiene una distancia de
seguridad adecuada con el vehículo de
delante;
el intermitente (para cambiar de
carril) no está activado;
las líneas que delimitan el carril son
perfectamente visibles en ambos lados
(únicamente para la activación de la
advertencia táctil).
NOTA El sistema no aplica la vibración
al volante si se activa un sistema de
seguridad (frenos, sistema ABS,
sistema ASR, sistema ESC, sistema Full
Brake Control, etc.).
ADVERTENCIA
57)Las cargas que sobresalen colocadas
en el techo del vehículo podrían interferir
con el funcionamiento correcto de la
cámara. Por lo tanto, antes de arrancar
asegurarse de colocar bien la carga para
no cubrir el radio de acción de la cámara.
58)Si a causa de arañazos, grietas o rotura
del parabrisas fuera necesario sustituirlo, es
necesario acudir exclusivamente a la Red
de Asistencia Fiat. No sustituir el parabrisas
autónomamente, ¡peligro de
funcionamiento incorrecto! En cualquier
caso, se recomienda sustituir el parabrisas
en caso de que esté dañado en la zona de
la cámara.59)No manipular ni efectuar ninguna
intervención en la cámara. No obstruir las
aberturas presentes en el recubrimiento
estético situado debajo del espejo
retrovisor interior. En caso de avería de la
cámara es necesario acudir a un taller de la
Red de Asistencia Fiat.
60)No cubrir el radio de acción de la
cámara con adhesivos u otros objetos.
Prestar atención también a los objetos
presentes en el capó del vehículo (por
ejemplo, capa de nieve) y asegurarse de
que no interfieran con la cámara.
61)La cámara podría ver limitadas sus
funciones o incluso no funcionar debido a
condiciones climáticas como lluvia intensa,
granizo, niebla densa, nevadas fuertes o
formación de capas de hielo en el
parabrisas.
62)El funcionamiento de la cámara
también puede verse afectado por la
presencia de polvo, condensación,
suciedad o hielo en el parabrisas, por las
condiciones del tráfico (por ej., vehículos
circulando no alineados con el vehículo,
vehículos que circulan en sentido
transversal o en dirección opuesta en el
mismo carril, curvas estrechas), por el
estado del firme y por las condiciones de
conducción (por ejemplo, conducción por
carreteras sin asfaltar). Por lo tanto,
asegurarse de mantener el parabrisas
siempre limpio. Para evitar rayar el
parabrisas, utilizar detergentes específicos
y paños bien limpios. Además, el
funcionamiento de la cámara puede
limitarse o estar ausente en algunas
condiciones de conducción, tráfico y firme
de la carretera.
106F1B0334C
147

ADVERTENCIA
131)El sistema ABS del vehículo no
controla el sistema de frenos del remolque.
Por lo tanto, es necesario prestar especial
atención en los firmes resbaladizos.
132)Bajo ningún concepto se debe
modificar el sistema de frenos del vehículo
para accionar los frenos del remolque. El
sistema de frenos del remolque debe ser
totalmente independiente del sistema
hidráulico del vehículo.
152
PUESTA EN MARCHA Y CONDUCCIÓN
