2017 CITROEN JUMPER DISPATCH stop start

281
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Kontroller
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och att
anslutningarna är rena.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
OljefilterPartikelfilter (diesel)
När partikelfiltret börjar sättas
igen indikeras det genom att
denna kontrollampa tänds tillfälligt,
åtföljt av ett meddelande på
multifunktionsdisplayen.
För att regenerera filtret
rekommenderar vi att du så fort som
möjligt kör i en hastighet av minst
60 km/tim tills lampan släcks, när
trafikläget tillåter detta.
Om lampan fortsätter att lysa finns
det inte tillräckligt med tillsatsämne för
diesel.
Läs under motsvarande rubrik för mer
information om nivåkontroller .
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgaserna vid gaspådrag.
Det har ingen inverkan på bilens
uppförande eller på miljön.
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema
och beroende på vilken motor din bil har.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.
Läs under motsvarande rubrik för information
om försiktighetsåtgärder, före alla åtgärder på
12 V-batteriet
. Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta
.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Versioner med Stop & Start har ett
12

V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
7
Praktisk information

284
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Påfyllning av AdBlue®
Påfyllning av AdBlue®-tanken ska göras
varje gång bilen lämnas in för service hos en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Men med tanke på tankens volym kan det
vara nödvändigt att fylla på vätskan mellan
två servicebesök, i synnerhet om du får en en
varning (kontrollampa och meddelande).
Påfyllningen kan göras på en CITROËN-
verkstad eller på en annan kvalificerad
verkstad.
Om du ska fylla på tillsatsen själv ber vi dig
noggrant läsa följande varningar.
Försiktighetsåtgärder vid användning
AdBlue® ska förvaras utom räckhåll för
barn, i sin originalförpackning.
Häll aldrig över AdBlue
® i en annan
behållare: då förlorar ämnet sina
renande egenskaper. Använd endast AdBlue
® som uppfyller ISO -
normen 22241.
Späd aldrig ut AdBlue
® med vatten.
Häll aldrig AdBlue® i bränsletanken.
Ämnet är förpackat i en flaska med droppstopp,
vilket underlättar påfyllningarna. Du kan
köpa flaskor på 1,89 liter (1/2 gallon) på en
CITROËN-verkstad eller en annan kvalificerad
verkstad. Fyll aldrig på tillsatsen från en behållare
med AdBlue
® som endast är avsedd för
lastbilar.
AdBlue
® är en urea-beserad lösning. Vätskan
är inte brandfarlig, samt saknar färg och lukt
(om den förvaras svalt).
Om ämnet kommer i kontakt med huden ska
du tvätta det berörda området med rinnande
vatten och tvål. Om ämnet kommer i kontakt
med ögonen ska du omedelbart skölja med
rikliga mängder rinnande vatten eller med
en lösning avsedd för ögontvätt under minst
15

minuter. Kontakta läkare om en brännande
känsla eller en irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket
vatten.
Under vissa förhållanden (vid höga
temperaturer till exempel) finns risk för att
ammoniak avges: vätskan får inte inandas.
Ångor av ammoniak irriterar slemhinnorna
(ögon, näsa och hals).
Viktigt
Om AdBlue
®-tanken i din bil är
helt tom (vilket bekräftas med
varningsmeddelanden och genom att
bilen inte går att starta) måste du fylla på
minst 3,8 liter (två flaskor på 1,89 liter).
Praktisk information

285
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Rekommendationer för lagring
Förvara inte flaskor med AdBlue® i
bilen.
AdBlue
® fryser vid temperaturer under cirka
-11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om vätskan har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Påfyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
F

S
lå ifrån tändningen och ta ut nyckeln
eller stäng av motorn genom att trycka på
knappen START/STOP om bilen har denna
utrustning.
F

F
ör att komma åt AdBlue
®-tanken öppnar
du den vänstra dörren.
F

D

ra nedifrån i den svarta kåpan. F

V
rid det blåa locket ett sjättedels varv
moturs.
F
T
a loss locket genom att dra det uppåt.
Släng aldrig AdBlue
®-flaskorna
tillsammans med hushållssoporna.
Lägg dem i en container avsedd för
detta ändamål eller ta med dem tillbaka
till försäljningsstället.
Kontrollera att bilens temperatur är
högre än -11°C om det är kallt ute. Om
temperaturen är lägre fryser AdBlue
®-
vätskan och kan inte fyllas på. Ställ in
bilen i garaget under några timmar för
att kunna fylla på.
7
Praktisk information

286
Jumpy _sv_Chap07_info-pratiques_ed01-2016
F Om det visar sig, när du tagit bort flaskan, att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa. Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med
en fuktig trasa.
Om tillsatsen har kristalliserats kan du
ta bort det med en svamp och varmt
vatten.
F
S
ätt tillbaka det blå locket på tankens
mynning och vrid det ett sjättedels varv
medurs, tills det tar stopp. Viktigt:
vid påfyllning efter stopp
på grund av brist på tillsatsmedel ,
vilket anges av meddelandet "Top up
emissions additive: Starting prevented",
måste du ovillkorligen vänta cirka
5 minuter innan du slår på tändningen
igen, utan att öppna förardörren,
låsa upp bilen, föra in nyckeln med
fjärrkontroll i tändningslåset eller ta
med den elektroniska nyckeln till Det
nyckelfria lås- och startsystemet in
i kupén.
Slå på tändningen, vänta 10 sekunder
och starta sedan motorn.
F
T
a fram flaskan med AdBlue
®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Isbildning i AdBlue
®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer. F
S ätt tillbaka den svarta kåpan, börja
uppifrån.
F

S
täng dörren.
Praktisk information

321
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
12 V-batteriBatteriet är placerat i motorrummet.
F Ö ppna motorhuven med spaken på
insidan, sedan utvändigt.
F

S
ätt fast motorhuvens stötta.
Komma åt batteriet
Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.
Allmänt
Blystartbatterier
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska
genomföras på en plats med god
ventilation på långt avstånd från öppna
lågor eller gnistkällor, för att undvika all
risk för explosion eller brand.
Tvätta händerna när du är klar med
dessa åtgärder.
Versioner med Stop & Start har
ett 12 V-batteri med specifika
egenskaper och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad. Försök aldrig att starta en bil med
automatlåda genom att skjuta fram
bilen.
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas i
hushållssoporna.
Lämna in uttjänta små och stora
batterier på ett särskilt insamlingsställe.
Läs under motsvarande rubrik för
mer information om motorhuven och
motorn .
F

D
ra i förekommande fall bort plastkåpan för
att komma åt pluspolen (+).
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen.
8
Om ett fel uppst

322
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
Starta motorn med hjälp av
ett annat batteri
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster
på 24 volt eller mer.
Kontrollera först att hjälpbatteriet har
en nominell spänning på 12 V och en
kapacitet som minst är likvärdig med det
urladdade batteriets.
De båda bilarna får inte komma i
kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor etc.)
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar
(fläkt, rem etc.).
Koppla inte ur pluspolen när motorn är
igång.F

L
yft upp plastkåpan på pluspolen (+), i
förekommande fall.
F

A
nslut den röda kabeln till pluspolen (+) på
det felaktiga batteriet A (vid den vinklade
metalldelen) och sedan till pluspolen (+) på
hjälpbatteriet B eller boostern.
F

A
nslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B eller boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
F

A
nslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C i bilen som
ska startas.
F

S
tarta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter.
F

A
ktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker
igen.
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och startkablar eller en
batteri-booster.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
F

V
änta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
F
S
ätt tillbaka plastkåpan på pluspolen (+), i
förekommande fall.
F
L
åt motorn vara igång, med stillastående
bil eller körning på väg, i minst 30 minuter
för att batteriet ska få en tillräcklig
laddningsnivå.
Om ett fel uppstår

323
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016

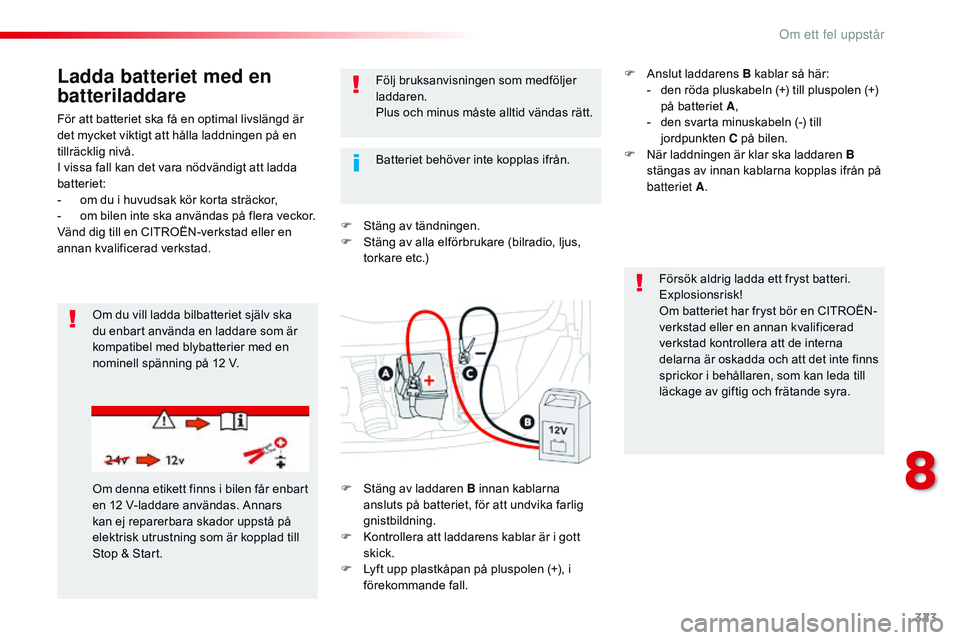

För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
-
o
m du i huvudsak kör korta sträckor,
-

o
m bilen inte ska användas på flera veckor.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Ladda batteriet med en
batteriladdare
F Stäng av tändningen.
F S täng av alla elförbrukare (bilradio, ljus,
torkare etc.)
Om du vill ladda bilbatteriet själv ska
du enbart använda en laddare som är
kompatibel med blybatterier med en
nominell spänning på 12 V. Följ bruksanvisningen som medföljer
laddaren.
Plus och minus måste alltid vändas rätt.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en CITROËN-
verkstad eller en annan kvalificerad
verkstad kontrollera att de interna
delarna är oskadda och att det inte finns
sprickor i behållaren, som kan leda till
läckage av giftig och frätande syra.
Om denna etikett finns i bilen får enbart
en 12 V-laddare användas. Annars
kan ej reparerbara skador uppstå på
elektrisk utrustning som är kopplad till
Stop & Start. Batteriet behöver inte kopplas ifrån.
F
S
täng av laddaren B innan kablarna
ansluts på batteriet, för att undvika farlig
gnistbildning.
F

K
ontrollera att laddarens kablar är i gott
skick.
F

L
yft upp plastkåpan på pluspolen (+), i
förekommande fall. F

A
nslut laddarens
B kablar så här:
-
d
en röda pluskabeln (+) till pluspolen (+)
på batteriet A ,
-
d
en svarta minuskabeln (-) till
jordpunkten C på bilen.
F
N
är laddningen är klar ska laddaren B
stängas av innan kablarna kopplas ifrån på
batteriet A .
8
Om ett fel uppstår

324
Jumpy _sv_Chap08_En-cas-de-panne_ed01-2016
Tryck inte för hårt på låstungan,
eftersom det är omöjligt att låsa om
kabelskon är felplacerad. Börja i så fall
om från början.
Koppla ifrån batteriet
För att bibehålla en tillräcklig laddning så att
motorn kan startas, rekommenderar vi att du
kopplar ur batteriet om bilen ska stå oanvänd
under långa perioder.
Innan batteriet kopplas ur:
F
s
täng alla öppningsbara delar (dörrar,
bagagelucka, rutor, tak),
F

s
täng av alla elförbrukare (bilradio, ljus,
torkare etc.)
F

s
täng av tändningen och vänta i minst fyra
minuter.
Det räcker att du kopplar ifrån pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)
F Lyft upp reglaget A maximalt för att låsa upp kabelklämman B.
Efter återanslutning
Återanslutning av pluspolen (+)
F Placera den öppna kabelklämman B på batteriets pluspol (+).
F

T
ryck vertikalt på kabelskon så att den
ligger ordentligt an mot batteriet.
F

L
ås genom att sänka ned reglage A .Efter återanslutning av batteriet ska du slå
på tändningen och vänta 1 minut innan bilen
startas, för att de elektroniska systemen ska
hinna nollställas.
Om det efter dessa åtgärder kvarstår lättare
störningar, ska du rådfråga en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Genom att läsa under motsvarande rubriker
kan du själv ta reda på hur vissa funktioner
nollställs, som exempelvis:
-

n
yckeln med fjärrkontroll eller den
elektroniska nyckeln (beroende på
version),
-
d
e elmanövrerade fönsterhissarna,
-
d
atum och tid,
-
s
parade radiostationer.
Under sträckan som körs efter att
motorn har startats för första gången
kan det hända att Stop & Start inte är i
funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror på
omgivningstemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Om ett fel uppstår
