2017 CITROEN JUMPER DISPATCH stop start

208
Jumpy _sv_Chap06_conduite_ed01-2016
Växlingsindikator
Beroende på situationen och på hur din bil är
utrustad, kan systemet rekommendera att du
hoppar över en eller flera växlar.
Du kan följa denna rekommendation utan att gå
via de mellanliggande växellägena.-

D
u trampar på gaspedalen.
-

D
u har 3:ans växel ilagd.-

S
ystemet kan föreslå att du byter till en
högre växel.
Informationen visas i form av en pil i
instrumentpanelen.
I bilar med manuell växellåda kan pilen åtföljas
av det rekommenderade växelläget.
Systemet anpassar
växlingsrekommendationerna med
hänsyn till körförhållandena (backe,
last, o.s.v.) och förarens kommandon
(trampar på gaspedalen, bromsar, o.s.v.).
Systemet föreslår under inga
omständigheter:
-

a
tt 1:ans växel ska läggas i,
-

a
tt backväxeln ska läggas i.
System som minskar bränsleförbrukningen genom att rekommendera den bäst lämpade växeln.
Exempel:
I vissa dieselversioner av typen
BlueHDi med manuell växellåda,
kan systemet föreslå att du
lägger i neutralläget ( N visas på
instrumentpanelen) så att motorn
kan stängas av tillfälligt (STOP-läget
i bilar med Stop & Start), under vissa
körförhållanden.
Funktionen kan inte kopplas ur. Du väljer själv om du ska följa
rekommendationerna eller inte.
Det är vägens beskaffenhet,
trafiktätheten och säkerheten som
avgör vilken växel som är lämpligast
i varje situation.
Växlingsindikatorn innebär inte att det
krävs mindre uppmärksamhet från
förarens sida.
K

218
Jumpy _sv_Chap06_conduite_ed01-2016
Stop & StartStälla motorn i STOP-
läget
Om ditt fordon är utrustat med manuell
växellåda och står stilla eller kör långsammare
än 20 km/h (beroende på motor) tänds
kontrollampan "ECO" på instrumentpanelen
och motorn går automatiskt ned i standby-läge
om du sätter växeln i neutralläge och släpper
upp kopplingen.
För att underlätta vid parkering är
STOP-läget urkopplat under några
sekunder efter att backväxeln har lagts
u r.
Stop & Start-systemet ändrar inte
bilens funktioner, t.ex. bromsar och
servostyrning.
Efter avstängningen kan du märka en
liten fördröjning innan motorn stannar.Om din bil är försedd med Stop &
Start används en tidräknare för att
hålla reda på hur länge STOP-
läget varit aktiverat sammanlagt under färden.
Räknaren nollställs varje gång tändningen slås på.
Stop & Start-systemets
tidräknare
Stop & Start-systemet ställer tillfälligt motorn
i viloläge - STOP-läget - när du stannar bilen
(rödljus, köbildning etc.). Motorn startar
automatiskt igen - START-läget - när du vill
köra iväg. Omstarten sker omedelbart, snabbt
och tyst.
Stop & Start lämpar sig per fekt för stadstrafik
och ger lägre bränsleförbrukning, sänker
utsläppen av förorenande avgaser och minskar
motorljudet när bilen står stilla.
Om ditt fordon är utrustat med automatlåda
och står stilla tänds kontrollampan "ECO" på
instrumentpanelen och motorn går automatiskt
ned i standby-läge när du trampar ned
bromspedalen eller sätter växelväljaren i läge N .
Om ditt fordon är utrustat med elstyrd
växellåda och står stilla eller kör långsammare
än 8 km/h tänds kontrollampan "ECO" på
instrumentpanelen och motorn går automatiskt
ned i standby-läge om du trampar ned
bromspedalen eller sätter växelväljaren i läge N .(minuter/sekunder eller timmar/minuter)
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen.
K

219
Jumpy _sv_Chap06_conduite_ed01-2016
Ställa motorn i
START-läget
Startläget utlöses automatiskt under vissa
förhållanden för att bibehålla kontrollen
över systemet (till exempel beroende på
batteriladdning, motortemperatur, bromshjälp,
luftkonditioneringens inställning), till exempel
när:
-
d
u öppnar förardörren,
-

d
u öppnar en sidoskjutdörr,
-

d
u lossar förarens säkerhetsbälte,
-

h
astigheten överstiger 25 km/tim eller
3
km/tim (beroende på motor) i en bil med
manuell växellåda,
-

b
ilens hastighet överstiger 3 km/tim (med
automatlåda).
Särskilda fall: automatisk
aktivering av START-läget
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.
I en bil med manuell växellåda
tänds
kontrollampan " ECO" i instrumentpanelen och
motorn startas om automatiskt när du trycker
ned kopplingspedalen helt:
I en bil med automatlåda tänds kontrollampan
" ECO " i instrumentpanelen och motorn startas
om automatiskt när:
-

d

u släpper upp bromspedalen och
växelväljaren står i läge D eller M ,
-

d

u flyttar växelväljaren till läge D eller M
från läge N , med bromspedalen uppsläppt,
-

d

u lägger i backväxeln.
I en bil med elstyrd växellåda tänds
kontrollampan " ECO" i instrumentpanelen och
motorn startas om automatiskt när:
-
d
u släpper upp bromspedalen och
växelväljaren står i läge A eller M ,
-

d

u flyttar växelväljaren till läge A eller
M från läge N och bromspedalen är
uppsläppt,
-

d

u lägger i backväxeln.
Särskilda fall när STOP-läget inte
kan kopplas in
Under vissa förhållanden, när systemet inte kan
garantera full kontroll, (till exempel beroende på
batteriladdning, motortemperatur, bromshjälp
och utomhustemperatur) aktiveras inte
stoppläget, till exempel när:
-
b
ilen befinner sig i en brant backe (medlut
eller motlut),
-

f
örardörren är öppen,
-

e
n sidoskjutdörr är öppen,
-

f
örarens säkerhetsbälte är lossat,
-

b
ilen inte har kört fortare än 10 km/tim
sedan motorn senast startades av föraren,
-

d
en elmanövrerade parkeringsbromsen är
åtdragen eller håller på att dras åt,
-

v
ärmekomforten i kupén gör det
nödvändigt,
-

b
orttagningen av imma är på.I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.
6
K

220
Jumpy _sv_Chap06_conduite_ed01-2016

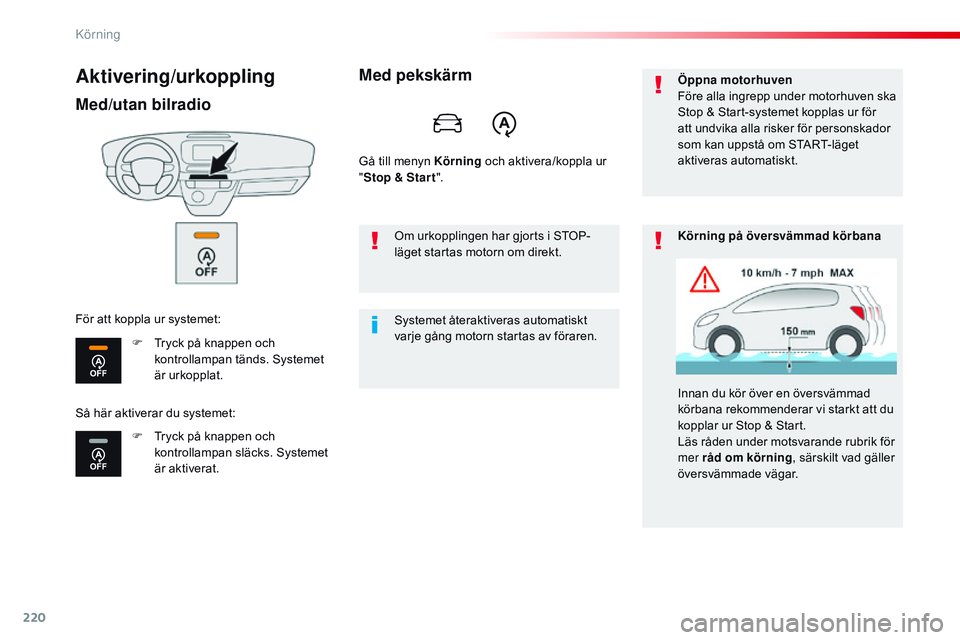

Aktivering/urkoppling
Med/utan bilradio
F Tryck på knappen och kontrollampan tänds. Systemet
är urkopplat.
F

T
ryck på knappen och
kontrollampan släcks. Systemet
är aktiverat.
För att koppla ur systemet:
Med pekskärm
Gå till menyn Körning
och aktivera/koppla ur
" Stop & Star t ".
Systemet återaktiveras automatiskt
varje gång motorn startas av föraren. Om urkopplingen har gjorts i STOP-
läget startas motorn om direkt. Öppna motorhuven
Före alla ingrepp under motorhuven ska
Stop & Start-systemet kopplas ur för
att undvika alla risker för personskador
som kan uppstå om START-läget
aktiveras automatiskt.
Körning på översvämmad körbana
Innan du kör över en översvämmad
körbana rekommenderar vi starkt att du
kopplar ur Stop & Start.
Läs råden under motsvarande rubrik för
mer råd om körning
, särskilt vad gäller
översvämmade vägar.
Så här aktiverar du systemet:
K

221
Jumpy _sv_Chap06_conduite_ed01-2016
Funktionsfel
Beroende på fordonets utrustning:
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Om ett funktionsfel uppstår när motorn står i
STOP-läget kan bilen få motorstopp.
Alla kontrollampor i instrumenttavlan tänds.
Beroende på version kan också ett
meddelande visas för att be dig att ställa
växelspaken i läge N och trampa på
bromspedalen.
Stanna bilen, slå av tändningen och starta om. Stop & Start-systemet kräver ett
12
V-batteri med särskild teknik och
specifika egenskaper.
Varningslampan på den här
knappen blinkar och ett meddelande
visas, åtföljt av en ljudsignal. Vid ett funktionsfel i systemet
blinkar kontrollampan i
instrumentpanelen. Ingrepp på den här typen av batterier
bör endast utföras av en CITROËN-
verkstad eller annan kvalificerad
verkstad.
Läs under motsvarande rubrik för mer
information om 12 V-batteriet.
6
K

246
Jumpy _sv_Chap06_conduite_ed01-2016
Det här systemet kallas också automatisk
nödbroms och syftet är att minska
krockhastigheten eller förhindra en
frontalkollision (mellan 5 och 140 km/h) om
föraren inte reagerar.
Med hjälp av radarn och kameran ingriper
systemet i bilens bromssystem.
Active Safety Brake
Föraren kan när som helst ta kontroll över
fordonet genom att bestämt vrida på ratten och/
eller trampa ned gaspedalen.När systemet reglerar inbromsningen
kan det uppstå lätta vibrationer i
bromspedalen, vilket är helt normalt.
Om bilen stannat helt bibehålls den
automatiska bromsningen i 1 till
2
se

kunder.
Om bilen har manuell växellåda och
den har stannat helt efter en automatisk
nödbromsning kan den få motorstopp.
Om bilen har automatisk växellåda och
den har stannat helt efter en automatisk
nödbromsning, startar den igen.
Trampa då på bromspedalen.
Om den automatiska nödbromsningen
inte aktiveras varnas du genom att
kontrollampan lyser med fast sken och
ett meddelande visas.
Om radarn och kameran har upptäckt
ett fordon eller en fotgängare
blinkar kontrollampan när systemet
aktiveras.
Viktigt
: om den automatiska
nödbromsningen löses ut kan
du återta kontrollen över bilen
och bromsa med pedalen för
att komplettera eller avsluta den
automatiska bromsningen.
Utlösning av bromsningen kan justeras
med hänsyn till förarens körning,
rörelser av ratten eller hur gaspedalen
används.
K

265
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Bränsletank
Öppna så här
Om bilen har Stop & Start ska du
aldrig tanka bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln eller knappen "START/
STOP" med det nyckelfria lås- och
startsystemet.
F

S

täng alltid av motorn.
F

O

m bilen är utrustad med nyckelfritt lås-
och startsystem ska bilen låsas upp.
F

Ö

ppna tankluckan.
Påfyllning
Minst 8 liter måste fyllas på för att
bränslenivåmätaren ska registrera det.
När du öppnar tanklocket kan det höras ett
ljud på grund av att luft sugs in i tanken.
Undertrycket är helt normalt och beror på
tätheten i bränslesystemet.
F

S
kruva loss locket och placera det på
hållaren (på luckan).
F

S
tick in munstycket så långt det går
(och tryck undan metallspjället A ).
F

T
anka. Försök inte fortsätta efter att
munstycket har stoppat tre gånger, det kan
leda till funktionsstörningar.
F

S
ätt tillbaka locket och stäng det genom att
vrida det mot höger.
F

T
ryck på tankluckan för att stänga den igen
(bilen måste vara upplåst).
F

T
a reda på vilken pump du ska använda för
att erhålla rätt bränsle till din bil (anges på
dekalen som klistrats på luckan).
Tankvolym: ca 69
l i t e r.
F
O
m bilen har en vanlig nyckel sätter du i
den i låset och vrider åt vänster.
7
Praktisk information

276
Jumpy _sv_Chap07_info-pratiques_ed01-2016
MotorhuvenÖppna motorhuven så härStäng huven så här
F Ta bort stödstaget från stödpunkten.
F T ryck fast stödstaget i sitt fäste.
F

S
änk huven och låt den sedan falla ned.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt stängd.
F

T
a loss stödstaget ur sitt fäste och placera
den i stödpunkten, så att motorhuven hålls
öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Var försiktig när du hanterar det
utvändiga reglaget och stödstaget om
motorn är varm (risk för brännskada).
Det är absolut förbjudet
att använda
högtryckstvätt i motorrummet.
Elsystemet kan skadas. Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
F

V

ippa reglaget uppåt och lyft sedan
motorhuven.
F

Ö

ppna dörren.
F

D

ra i handtaget nedtill på dörrinfattningen
mot dig.
Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Praktisk information
