2017 CITROEN DS3 CABRIO Kezelési útmutató (in Hungarian)

11Nyílászárók

Ha a tető B
zónán belüli nyitása közben benyomja a csomagtartó nyitógombját, a tető
bezáródik. A csomagtartó csak akkor lesz nyitható, amikor a tető elérte a 2
. helyzetet.
Ekkor a csomagtér fedél már zavartalanul felhajtható.

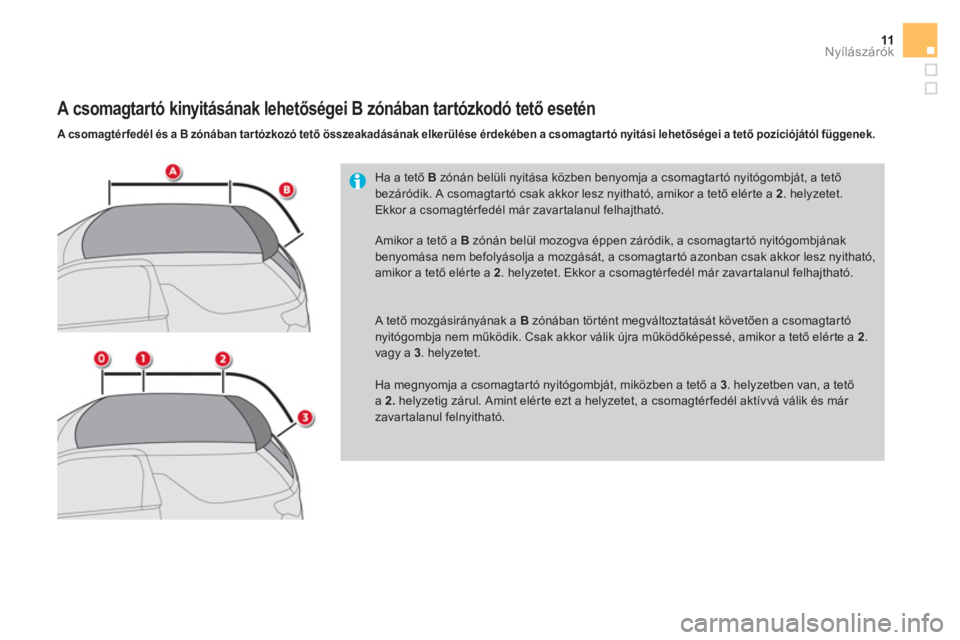

A csomagtartó kinyitásának lehetőségei B zónában tartózkodó tető esetén


A csomagtér fedél és a B zónában tar tózkozó tető összeakadásának elkerülése
érdekében
a
csomagtartó
nyitási lehetőségei a tető pozíciójától függenek.


Amikor a tető a B
zónán belül mozogva éppen záródik, a csomagtartó nyitógombjának
benyomása nem befolyásolja a mozgását, a csomagtartó azonban csak akkor lesz nyitható,
amikor a tető elérte a 2
. helyzetet. Ekkor a csomagtér fedél már zavartalanul felhajtható.

A tető mozgásirányának a B
zónában történt megváltoztatását követően a csomagtartó
nyitógombja nem működik. Csak akkor válik újra működőképessé, amikor a tető elérte a 2
.
vagy a 3
. helyzetet.

Ha megnyomja a csomagtartó nyitógombját, miközben a tető a 3
. helyzetben van, a tető
a 2

.
helyzetig zárul. Amint elérte ezt a helyzetet, a csomagtér fedél aktívvá válik és már
zavartalanul felnyitható.

Nyílászárók12
A csomagtartó mechanikus kireteszelését teszi
lehetővé az akkumulátor vagy a központi zár
meghibásodása esetén.

Kireteszelés







Vész nyitó


)
A csomagtartó kireteszeléséhez illesszen
egy kisméretű csavarhúzót mindkét oldali
zár nyílásába ( A
).


)
Döntse előre a hátsó üléspadot, hogy a
csomagtartó belsejéből hozzáférjen a két
zárhoz.

A csomagtartó felnyitása előtt ellenőrizze,
hogy a tető nem a B
zónában áll-e.

A külső védelmi funkció működésére
vonatkozóan olvassa el a DS 3 kezelési
útmutatóját.

A riasztó csak külső védelmet
biztosít.

Riasztó


A rendszer lopás elleni védelmi és elrettentő
funkciót lát el.

13Kényelem

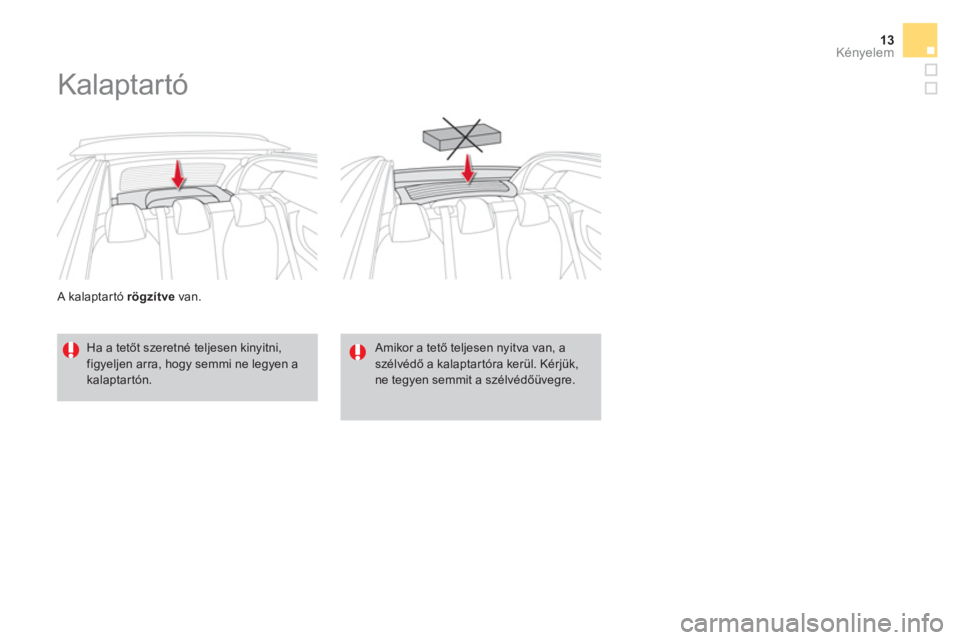

A kalaptartó rögzítve
van.






Kalaptartó


Ha a tetőt szeretné teljesen kinyitni,
figyeljen arra, hogy semmi ne legyen a
kalaptartón.
Amikor a tető teljesen nyitva van, a
szélvédő a kalaptartóra kerül. Kérjük,
ne tegyen semmit a szélvédőüvegre.

Gyakorlati tudnivalók14
Biztosítékcsere



)
A csomagtér felső részének borítását a bal oldalról kiindulva lehet eltávolítani.

)
A borítást lefelé húzva távolítsa el a helyéről.

)
Cserélje ki a biztosítékokat.
A cserét követően a csomagtér belseje felől kiindulva, fordított sorrendben hajtsa végre a fenti
műveleteket.


A motortérben lévő (maxi)
biztosíték

Biztosíték száma


Áramerősség

Funkciók


-

20 A
Vászontető

-

20 A
Vászontető

Amikor a biztosítékok hibája miatt a tető a B
zónában áll meg, nem lehet felnyitni a csomagtér fedelet. Ahhoz, hogy fel lehessen nyitni és ki
lehessen cserélni a hibás biztosítékokat, előbb (a hátsó üléspad előredöntését követően) a csomagtér belseje felől manuálisan be kell zárni a tetőt.



Az elektromosan nyitható tetőhöz három biztosíték tartozik.


A kalaptartó alatti biztosítékok


Biztosíték száma


Áramerősség


Funkciók


MF08

40 A
Vászontető
A maxi biztosítékok az elektromos rendszerek
kiegészítő védelmét látják el. Az ilyen
biztosítékokat érintő beavatkozásokat kizárólag
a CITROËN hálózat vagy egy szakszer viz
munkatársai végezhetik el.

15Gyakorlati tudnivalók

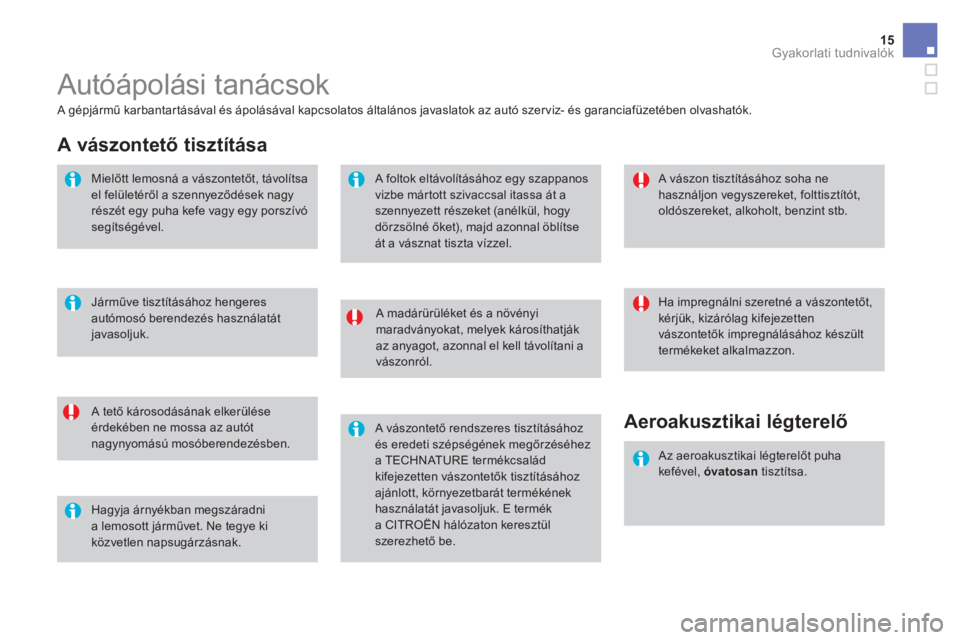

Autóápolási tanácsok


A madárürüléket és a növényi
maradványokat, melyek károsíthatják
az anyagot, azonnal el kell távolítani a
vászonról.

A tető károsodásának elkerülése
érdekében ne mossa az autót
nagynyomású mosóberendezésben.
A vászon tisztításához soha ne
használjon vegyszereket, folttisztítót,
oldószereket, alkoholt, benzint stb.
A gépjármű karbantartásával és ápolásával kapcsolatos általános javaslatok az autó szer viz- és garanciafüzetében olvashatók.

Hagyja árnyékban megszáradni
a lemosott járművet. Ne tegye ki
közvetlen napsugárzásnak.
Járműve tisztításához hengeres
autómosó berendezés használatát
javasoljuk.
A foltok eltávolításához egy szappanos
vizbe mártott szivaccsal itassa át a
szennyezett részeket (anélkül, hogy
dörzsölné őket), majd azonnal öblítse
át a vásznat tiszta vízzel.

Ha impregnálni szeretné a vászontetőt,
kérjük, kizárólag kifejezetten
vászontetők impregnálásához készült
termékeket alkalmazzon.



A vászontető tisztítása


Mielőtt lemosná a vászontetőt, távolítsa
el felületéről a szennyeződések nagy
részét egy puha kefe vagy egy porszívó
segítségével.

A vászontető rendszeres tisztításához
és eredeti szépségének megőrzéséhez
a TECHNATURE termékcsalád
kifejezetten vászontetők tisztításához
ajánlott, környezetbarát termékének
használatát javasoljuk. E termék
a CITROËN hálózaton keresztül
szerezhető be.


Aeroakusztikai légterelő


Az aeroakusztikai légterelőt puha
kefével, óvatosan
tisztítsa.

Műszaki adatok16


Benzimotorok

PureTech 82

VTi 120


PureTech 110



PureTech 110 S&S



Sebességváltók
BVM
(5 fokozatú
kézi) BVA
(4 fokozatú
automata) EAT6
(6 fokozatú
automata) BVM
(5 fokozatú
kézi) EAT6 (6 fokozatú automata)

Típus, modell, változat:
SB...
HMZ6 5FS9 HNVT HNZ6/S HNZT/S HNVT/S
Hengerűrtartalom (cm
3
) 1 199 1 598 - 1 199 -
Furat x löket (mm) 75 x 90,5 77 x 85,8 - 75 x 90,5 -
Max. teljesítmény EGK-szabvány szerint (kW) * 60 88 - 81 -
Max. teljesítmény fordulatszáma (ford./perc) 5 750 6 000 - 5 500 -
Max. nyomaték EGK-szabvány szerint (Nm) 118 160 - 205 -
Max. nyomaték fordulatszáma (ford./perc) 2 750 4 250 - 1 500 -
Üzemanyag Ólommentes Ólommentes Ólommentes Ólommentes Ólommentes
Katalizátor Igen Igen Igen Igen Igen
Motorolaj mennyisége literben (szűrőcserével) 3,25 4,25 - 3,25 -

.../S: Stop & Start funkcióval rendelkező modell.











Benzinmotorok


*
A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.

17Műszaki adatok


* A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.

**
Belgiumban.

Benzinmotorok

.../S: Stop & Start funkcióval rendelkező modell.
Benzinmotorok


PureTech 130 S&S



THP 165 S&S


THP 150 S&S **



Sebességváltók

BVM6 (6 fokozatú kézi)
BVM6 (6 fokozatú kézi)

Típus, modell, változat:
SB...

HNYM/S
5GZM/S
5GWM/S **

Hengerűrtartalom (cm
3
)
1 199
1 598
Furat x löket (mm)
75 x 90,5
77 x 85,8
Max. teljesítmény EGK-szabvány szerint (kW) *
96
120
11 0 **

Max. teljesítmény fordulatszáma (ford./perc)
5 500
6 000
Max. nyomaték EGK-szabvány szerint (Nm)
230
240
Max. nyomaték fordulatszáma (ford./perc)
1 750
1 750
Üzemanyag
Ólommentes
Ólommentes
Katalizátor
Igen
Igen
Motorolaj mennyisége literben (szűrőcserével)
3,5
4,25

Műszaki adatok18


*
A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.

Motorok - PERFORMANCE változat


Benzinmotor



Per formance



Sebességváltó


BVM6 (6 fokozatú kézi)

Típus, modell, változat: SB...

5GRM/S
Hengerűrtartalom (cm
3
)

1 598
Furat x löket (mm)

77 x 85,8
Max. teljesítmény EGK-szabvány szerint (kW) *
153
Max. teljesítmény fordulatszáma (ford./perc)
5 800
Max. nyomaték EGK-szabvány szerint (Nm)
300
Max. nyomaték fordulatszáma (ford./perc)
1 700
Üzemanyag

Ólommentes
Katalizátor

Igen
Motorolaj mennyisége literben (szűrőcserével)
4,25
