2017 CITROEN C-ZERO čas

125
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016
Sněhové řetězy
Sněhové řetězy smějí být montovány pouze na zadní kola (vozidlo s pohonem zadních kol).
Doporučujeme Vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Dodržujte nařízení a předpisy pro
p oužívání sněhových řetězů platné
v
dané zemi a maximální povolenou
rychlost.
Více informací o
sněhových řetězech
získáte v
servisní síti CITROËN nebo
v
jiném odborném servisu.Nejezděte s
nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla
a
rovněž povrch vozovky. Pokud je
vozidlo vybaveno hliníkovými ráfky,
ujistěte se, že žádná část sněhového
řetězu nebo úchytů není v
kontaktu
s
ráfkem.
Doporučení pro montáž
F Pokud musíte nasazovat sněhové řetězy během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a případně
zajistěte kola klíny, aby vozidlo nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O
patrně se rozjeďte a nějakou dobu jeďte
rychlostí do 50
km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
175/55

R15 9

mm
145/65

R15 řetězy nelze použít
8
Porucha na cestě

126
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016
Výměna žárovky
1. Směrová světla (W21W - 21 W).
2. O br ysová světla (W5W - 5 W).
3.
D

álková světla (HB3 - 60 W).
4.
P

otkávací světla (H11 - 55 W).
Světlomety jsou vybaveny průhlednými
kryty z

polykarbonátů s

ochrannou
vrstvou:
F

n

ečistěte je suchou nebo
abrazivní utěrkou, čisticími
prostředky ani rozpouštědly,
F

p

oužijte houbu a

mýdlovou vodu
nebo přípravek s

neutrální pH
hodnotou,
F

p

ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a

jejich okolní části, protože by
mohlo dojít k

poškození ochranné
vrstvy nebo těsnění světlometů.
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlometu
(nebezpečí vážného popálení).
F

N

edotýkejte se prsty přímo
žárovky: použijte hadřík
nepouštějící vlákna.
Důležité je používat výhradně žárovky
bez ultrafialového záření (s UV filtrem),
aby nedošlo ke zničení světlometu.
Žárovku vždy nahraďte novou
žárovkou stejného typu a

se shodnými
specifikacemi.
Přední světla
5. Přední světlomety do mlhy (H8 - 35 W).
6. D enní světla (P13W - 13 W).
Porucha na cestě

127
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016
F Nadvedněte krytku B pomocí šroubováku obaleného hadříkem.
F

P
ovolujte upevňovací matici C až do chvíle,
kdy se vršek matice dotkne obložení. F
P omocí šroubováku uvolněte spony
připevnění nárazníku.
F

O
patrně nadzvedněte nárazník.
Pro výměnu vadné žárovky musíte demontovat
optický blok.
Demontáž otického bloku:
F

O

tevřete kapotu.
F

S

tiskněte jazýček A pro uvolnění
konektoru.
Přístup k žárovkám
8
Porucha na cestě

128
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016

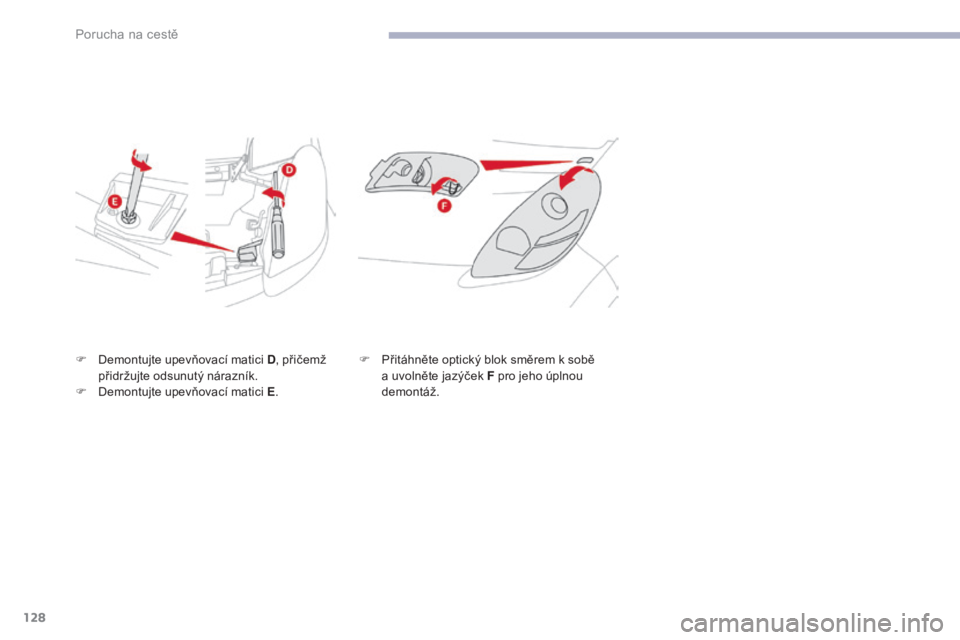

F Demontujte upevňovací matici D, přičemž
přidržujte odsunutý nárazník.
F

D
emontujte upevňovací matici E .F
P řitáhněte optický blok směrem k sobě
a uvolněte jazýček F pro jeho úplnou
demontáž.
Porucha na cestě

129
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016
Výměna žárovek obrysových
světel
F Otočte držák žárovky směrem doleva a vyjměte jej.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů.
Výměna žárovek dálkových světel
F Otočte držák žárovky směrem doleva a vyjměte jej.
F

Z
atlačte na jazýček a vyjměte žárovku.
F

V
yměňte žárovku.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů.
Výměna žárovek směrových
světel
F Otočte držák žárovky směrem doleva a vyjměte jej.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů.
Žárovky žluté jantarové barvy musí
být nahrazeny žárovkami se stejnými
charakteristikami a
barvou.
8
Porucha na cestě

130
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016
Výměna žárovek potkávacích
světel
F Otočte držák žárovky směrem doleva a vyjměte jej.
F

Z
atlačte na jazýček a vyjměte žárovku.
F

V
yměňte žárovku.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů.
Výměna žárovek světlometů do
mlhy / denních světel
F Vytočte kola do strany až na doraz pro usnadnění přístupu.
F

O
djistěte příchytky ochranného víčka
držáku žárovek.
F

O
dsuňte víčko. F
O točte držák žárovky (A pro světla do
m l hy, B pro denní světla) směrem doleva
a
vyjměte jej.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů.
Porucha na cestě

131
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016
1. Brzdová světla / obr ysová světla (21 W / 15 W nebo diody).
2.
S

měrová světla (W Y21W - 21 W).
3.
Z

pětná světla (W21W - 21 W).
Zadní světla
Žárovky jantarové barvy, jako jsou
například žárovky směrových světel,
musí být nahrazeny žárovkami se
stejnými charakteristikami a barvou.
Za určitých klimatických podmínek
(nízká teplota, vlhkost) se na vnitřním
povrchu skel světlometů a

zadních
světel může objevit sražená pára; tato
pára zmizí několik minut po zapnutí
světel.
Výměna žárovek integrovaných
bočních směrových světel
(WY5W - 5
W)
F Zatlačte boční směrové světlo směrem dozadu a uvolněte jej.
F

O
točte držák žárovky směrem doleva
a
vyjměte jej.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů.
Přístup k žárovkám
F Demontujte 2 šrouby.
F V yjměte optický blok jeho přitažením
směrem k
sobě.
8
Porucha na cestě

132
C-Zero_cs_Chap08_en-cas-de-panne_ed01-2016
Výměna žárovek směrových
světel
Výměna žárovek brzdových
světel / obrysových světel (diody)
Jakékoli zásahy na světlech s diodami musí být
p rováděny výhradně pracovníky servisu sítě
CITROËN nebo jiného odborného servisu.
Výměna žárovek zpětných světel
Výměna žárovek brzdových světel /
obrysových světel (21

W / 15

W)
F Otočte držák žárovky směrem doleva
a vytáhněte jej.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v
obráceném
pořadí úkonů. F
O točte držák žárovky směrem doleva
a vyjměte jej.
F

V
yjměte a vyměňte žárovku.
Při zpětné montáži proveďte úkony
v
obráceném pořadí.F
O točte držák žárovky směrem doleva
a vyjměte jej.
F

V
yjměte a vyměňte žárovku.
Při zpětné montáži proveďte úkony
v
obráceném pořadí.
Porucha na cestě
