2017 CITROEN C-ZERO InstruktionsbØger (in Danish)

135
C-Zero_da_Chap08_en-cas-de-panne_ed01-2016
Sikringer i instrumentbord
Sikringsboksen sidder nederst i
instrumentbordet (i venstre side).Sikring nr.
Styrke Funktioner
1 7, 5 APositionslys for og bag i venstre side
2 15 ATilbehørsstik
3 -Ikke anvendt
4 7, 5 AStarter
5 20 AAudio-system
6 -Ikke anvendt
7 7, 5 AKabineudstyr, positionslys for og bag i højre side
8 7, 5 AEl-betjente sidespejle
9 7, 5 ASupervisor
10 7, 5 AAircondition
11 10 ATågebaglygte
12 15 ALåsning af døre
13 10 ALoftslys
8
Problemløsning

136
C-Zero_da_Chap08_en-cas-de-panne_ed01-2016
Sikring nr.Styrke Funktioner
14 15 ABagrudevisker
15 7, 5 AInstrumentgruppe
16 7, 5 AVarmeanlæg
17 20 ASædevarme
18 10 AValgfr i
19 7, 5 AAfrimning af sidespejle
20 20 AForrudevisker
21 7, 5 AAirbags
22 30 AAfrimning af bagrude
23 30 AVarmeanlæg
24 -Ikke anvendt
25 10 ARadio
26 15 ASikring i kabine
Sådan får du adgang:
F

A

fklips dækslet, og tag det helt af ved at
trække det mod dig selv.
Problemløsning

137
C-Zero_da_Chap08_en-cas-de-panne_ed01-2016
Sikring nr.Styrke Funktioner
1 -Ikke anvendt
2 30 AIntern sikring
3 40 AEl-motor
4 40 AKøleblæser
5 40 AEl-rude
6 30 AVakuumpumpe
7 15 AComputer for drivbatteri
8 15 A3. stoplys
9 15 ATågeforlygter
10 15 AVandpumpe
Sikringer i bilens forrum
Sikringsboksen sidder i bilens forrum under
varmeanlæggets væskebeholder. Kun disse
sikringer kan udskiftes.
Udskiftning af de andre bokses
sikringer (vakuumpumpe og
tilbehørsbatteri) skal ske på et
autoriseret CITROËN værksted eller et
andet kvalificeret værksted.
8
Problemløsning

138
C-Zero_da_Chap08_en-cas-de-panne_ed01-2016
Adgang til sikringer
F Åbn frontklappen.
F A fclips dækslet, og fjern det ved at trække
det ind mod dig selv.
F

Ud
skift sikringen.
F

E
fter indgrebet lukkes dækslet meget
forsigtigt igen, for at sikre at sikringsboksen
er tæt. Sikring nr.
Styrke Funktioner
11 10 AIndbygget oplader
12 10 ABlinklys
13 10 AHorn
14 10 AKørelys
15 15 ABatteri køleblæser
16 10 AKølekompressor
17 20 AHøjre nærlys
18 20 AVenstre nærlys, justering af forlygter
19 10 AHøjre fjernlys.
20 10 AVenstre fjernlys
Problemløsning

139
C-Zero_da_Chap08_en-cas-de-panne_ed01-2016
Bugsering af bilFremgangsmåde ved bugsering af bil med fast mekanisk anordning.
Bugsering af din bil
Bugserkrogen er svejst på bilens chassis under
forkofangeren.
F
M
onter bugserstangen/tovet.
F

S
tart bilen (kontrollampe "Ready" tændt).
F

S
æt gearvælgeren i position N .
F

L
øsn parkeringsbremsen.
F

T
ænd havariblinket på din bil.
F

D
in bil må bugseres over en strækning på
maks. 30
km med en maks. hastighed
på 30


km/t. Ved bugsering med alle fire hjul på
jorden anbefales det altid at anvende en
bugserstang.
Ved bugsering med kun to hjul på
jorden skal der altid anvendes en
professionel løfteanordning.
Hvis dette ikke overholdes, kan
det medføre beskadigelse af
bremsekomponenterne og el-motoren.
Bugsering af en
anden

b
il
Din bil må under ingen omstændigheder
anvendes til at bugsere en anden bil.
8
Problemløsning

140
C-Zero_da_Chap09_caracteristiques-techniques_ed01-2016
Motor og drivbatteri
Registreret typebetegnelse:1 N ZK Y Z
El-motor Y51
Teknologi Synkron med permanente neodym-magneter
Maks. effekt: EU-norm (kW) 49
Omdrejninger ved maks. effekt (omdr./min.) 4 000 til 8 800
Maks. moment: EU-norm (Nm) 19 6
Omdrejninger ved maks.moment (omdr./min.) 0 til 300
Drivbatteri Lithium-Ion
Energi for nyt batteri (kWh) 14,5
Normal opladning
Spænding (V) AC 230
Opladningstid
(*) (**):
-
1
6 A
-

1

4 A
-

1

0 A
-

8 A C

a. 6 timer
6 timer
8 timer
11 t i m e r
Hurtig opladning
Spænding (V) DC 300
Opladningstid (80%)** 30 minutter
Bilens rækkevidde afhænger af de klimatiske forhold, førerens køremåde, anvendelsen af elektrisk udstyr, hyppigheden af normale eller hurtige
opladninger samt drivbatteriets alder. * Afhængigt af landets el-net.
**

T

iden er målt ved udetemperaturer mellem 20 og 25°C. Alt efter brugen af radioudstyr og/eller klimaanlæg kan opladningstiden være
forlænget.
Tekniske specifikationer

141
C-Zero_da_Chap09_caracteristiques-techniques_ed01-2016
El-motorY51
Drivbatteri Lithium-Ion
Registreret typebetegnelse: 1
N ZK Y Z
Egenvægt 1
065
Vægt i køreklar stand 1


140
Maks. tilladt totalvægt (MTAC) 1
450
Maks. tilladt vogntogsvægt (MTRA) 1
450
Maks. tilladt vægt på tag (inkl. tagbøjlernes vægt) 43
Bilen må ikke udstyres med trækkrog. Den kan der for ikke køre med anhænger.
Vægte (i kg)
9
Tekniske specifikationer

142
C-Zero_da_Chap09_caracteristiques-techniques_ed01-2016

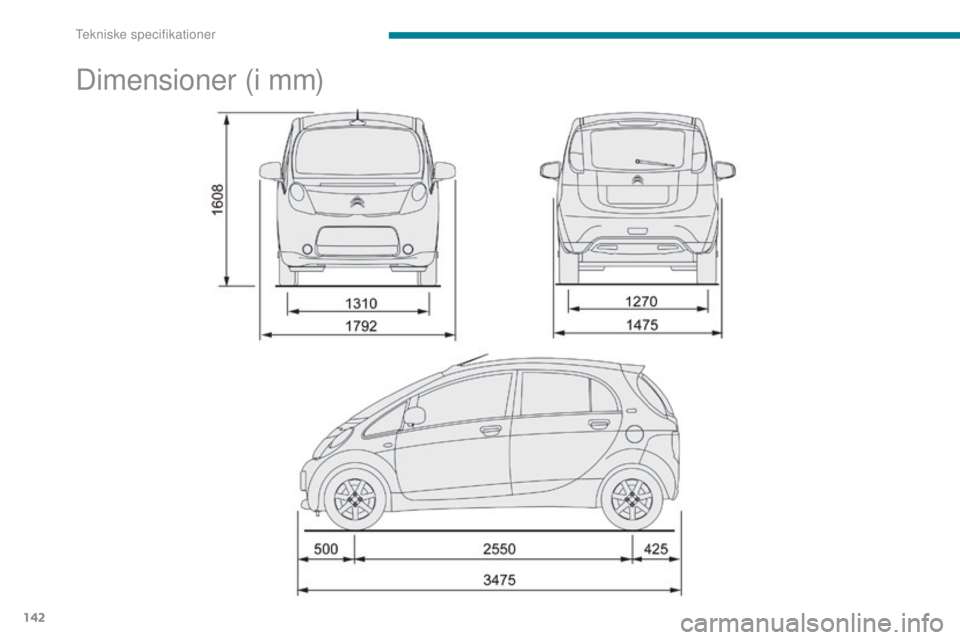

Dimensioner (i mm)
Tekniske specifikationer
