2017 CITROEN C-ZERO InstruksjonsbØker (in Norwegian)

135
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016
Sikringer i dashbordet
Sikringsboksen er plassert nederst i
dashbordet (venstre side).Sikring nr.
Styrke Funksjoner
1 7, 5 A Parklys foran og venstre bak.
2 15 ATilbehørskontakt.
3 -Ikke i bruk.
4 7, 5 AS t a r t e r.
5 20 ALyd syste m.
6 -Ikke i bruk.
7 7, 5 AUtstyr i kupé, parklys foran og høyre bak.
8 7, 5 AElektriske utvendige speil.
9 7, 5 AOvervåkingsenhet.
10 7, 5 AKlimaanlegg.
11 10 ATåkelys bak.
12 15 ALåsing av dører.
13 10 ATaklys.
8
Hvis en feil oppstår

136
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016
Sikring nr.Styrke Funksjoner
14 15 AVindusvisker bak.
15 7, 5 AInstrumentbord
16 7, 5 AOppvarming.
17 20 AVar mesete.
18 10 AOpsjon.
19 7, 5 A Avising utvendige speil.
20 20 A Vindusvisker foran.
21 7, 5 AKollisjonsputer.
22 30 AAvising bak.
23 30 AOppvarming.
24 -Ikke i bruk.
25 10 ARadio.
26 15 ASikring kupée.
Tilgang til sikringene:
F

K

lips løs lokket, og fjern det helt ved å
trekke det mot deg.
Hvis en feil oppstår

137
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016
Sikring nr.Styrke Funksjoner
1 -Ikke i bruk.
2 30 A Interne sikringer.
3 40 AElektrisk motor.
4 40 ARadioatorvifte.
5 40 AElektriske vindusheiser.
6 30 A Vakumpumpe.
7 15 AComputer til hovedbatteri.
8 15 A Høytsittende bremselys.
9 15 ATåkelykter foran.
10 15 AVannpumpe.
Sikringer i rommet foran
Sikringsboksen er plassert i rommet
foran, under væskebeholderen til
oppvarmingskretsen. Det er bare disse
sikringene som kan skiftes ut.
Utskifting av sikringene til de
andre boksene (vakumpumpe og
tilbehørsbatteri) krever inngrep hos
CITROËN-forhandlernett eller et
kvalifisert verksted.
8
Hvis en feil oppstår

138
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016
Tilgang til sikringene
F Åpne panseret.
F H ekt av dekslet og fjern det helt ved å
trekke det mot deg.
F

Sk
ift ut sikringen.
F

E
tter inngrepet, lukk lokket godt igjen for å
garantere at sikringsboksen er tett. Sikring nr.
Styrke Funksjoner
11 10 AL a d e r.
12 10 ABlinklys.
13 10 AHorn.
14 10 AKjørelys.
15 15 ABatterivifte.
16 10 AKompressor klimaanlegg.
17 20 ANærlys høyre.
18 20 ANærlys venstre, regulering av frontlykter.
19 10 AFjernlys høyre.
20 10 AFjernlys venstre.
Hvis en feil oppstår

139
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

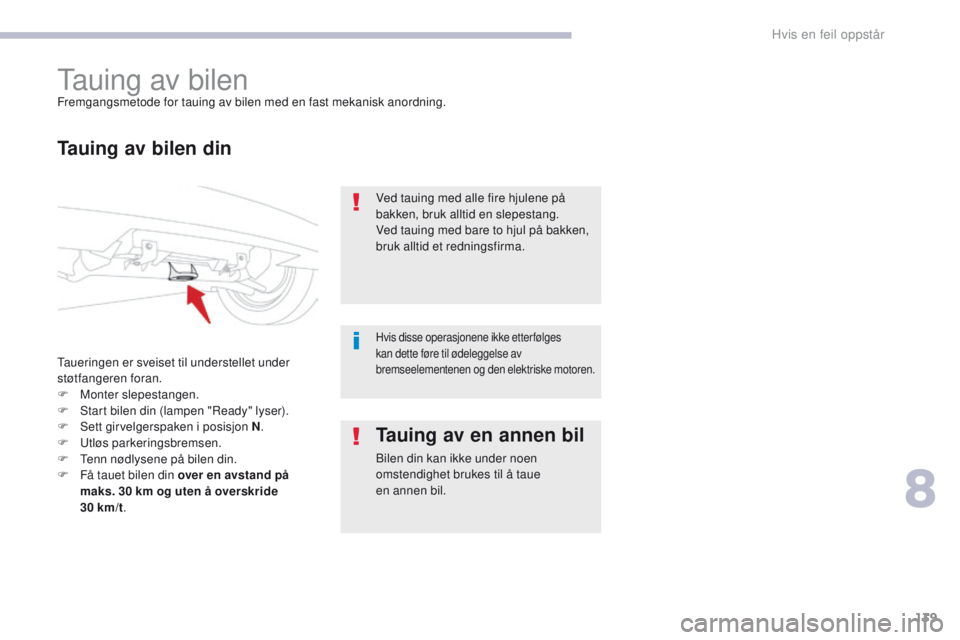

Tauing av bilenFremgangsmetode for tauing av bilen med en fast mekanisk anordning.
Tauing av bilen din
Taueringen er sveiset til understellet under
støtfangeren foran.
F
M
onter slepestangen.
F

S
tart bilen din (lampen "Ready" lyser).
F

Se
tt girvelgerspaken i posisjon N .
F

U
tløs parkeringsbremsen.
F

T
enn nødlysene på bilen din.
F

F
å tauet bilen din over en avstand på
maks. 30
km og uten å overskride
30


km/t. Ved tauing med alle fire hjulene på
bakken, bruk alltid en slepestang.
Ved tauing med bare to hjul på bakken,
bruk alltid et redningsfirma.
Hvis disse operasjonene ikke etterfølges
kan dette føre til ødeleggelse av
bremseelementenen og den elektriske motoren.
Tauing av en annen bil
Bilen din kan ikke under noen
omstendighet brukes til å taue
en annen bil.
8
Hvis en feil oppstår

140
C-Zero_no_Chap09_caracteristiques-techniques_ed01-2016
Motor og hovedbatteri
Type variant versjon:1 N ZK Y Z
Elektrisk motor Y51
Teknologi Synkron motor med permanente magneter
Maks. effekt: EU-norm (kW) 49
Maks. dreiemoment (o/min) 4 000 til 8 800
Maks. dreiemoment: EU-norm (Nm) 19 6
Maks. dreiemoment ved turtall (o/min) 0 til 300
Hovedbatteri Lithium-Ion
Ny energi (kWh) 14,5
Normal lading
Spenning (V) AC 230
Ladetid
(*) (**):
-
1
6 A
-

1

4 A
-

1

0 A
-

8 A C

a. 6 timer
6 timer
8 timer
11 t i m e r
Hurtiglading
Spenning (V) DC 300
Ladetid (80 % av ladingen)** 30 minutter
Rekkevidden varierer i forhold til utvendige klimatiske forhold, kjørevaner, bruk av elektrisk utstyr, frekvensen av normale og hurtige ladinger og
aldringen av hovedbatteriet. * Avhengig av strømmnettet i hvert enkelt land.
**

T

idsmåling for utvendige temperaturer mellom 20 og 25° C. Avhengig av bruken som gjøres av radio og/eller klimaanlegg, kan det hende at
ladetiden


øker.
Tekniske spesifikasjoner

141
C-Zero_no_Chap09_caracteristiques-techniques_ed01-2016
Elektrisk motorY51
Hovedbatteri Lithium-Ion
Type variant versjon: 1
N ZK Y Z
Egenvekt 1
065
Vekt kjøreklar stand 1


140
Maks. vekt med last (MTAC) 1
450
Tillatt vogntogvekt (MTRA) 1
450
Maks. tillatt vekt på tak (takstativ inkludert) 43
Bilen din kan ikke utstyres med et tilhenger feste. Den kan ikke trekke en tilhenger.
Vekter (i kg)
9
Tekniske spesifikasjoner

142
C-Zero_no_Chap09_caracteristiques-techniques_ed01-2016
Dimensjoner (i mm)
Tekniske spesifikasjoner
