2017 CITROEN C-ZERO charging

98

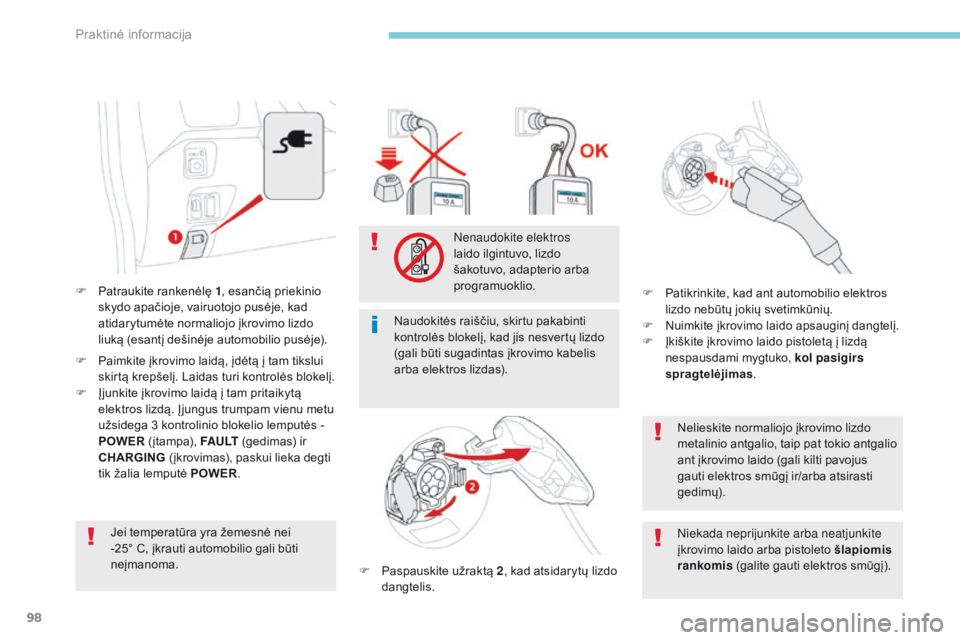

F Patraukite rankenėlę 1, esančią priekinio
skydo apačioje, vairuotojo pusėje, kad
atidarytumėte normaliojo įkrovimo lizdo
liuką (esantį dešinėje automobilio pusėje).
F

P
aimkite įkrovimo laidą, įdėtą į tam tikslui
skirtą krepšelį. Laidas turi kontrolės blokelį.
F

Į
junkite įkrovimo laidą į tam pritaikytą
elektros lizdą. Įjungus trumpam vienu metu
užsidega 3 kontrolinio blokelio lemputės
-
POWER (įtampa), FA U LT (gedimas) ir
CHARGING (įkrovimas), paskui lieka degti
tik žalia lemputė POWER .
Jei temperatūra yra žemesnė nei
-25° C, įkrauti automobilio gali būti
neįmanoma. Nelieskite normaliojo įkrovimo lizdo
metalinio antgalio, taip pat tokio antgalio
ant įkrovimo laido (gali kilti pavojus
gauti elektros smūgį ir/arba atsirasti
gedimų).
F

P
aspauskite užraktą 2, kad atsidarytų lizdo
dangtelis. F
P atikrinkite, kad ant automobilio elektros
lizdo nebūtų jokių svetimkūnių.
F

N
uimkite įkrovimo laido apsauginį dangtelį.
F

Į
kiškite įkrovimo laido pistoletą į lizdą
nespausdami mygtuko, kol pasigirs
spragtelėjimas .
nen
audokite elektros
laido ilgintuvo, lizdo
šakotuvo, adapterio arba
programuoklio.
ni

ekada neprijunkite arba neatjunkite
įkrovimo laido arba pistoleto šlapiomis
rankomis (galite gauti elektros smūgį).
Naudokitės raiščiu, skirtu pakabinti
kontrolės blokelį, kad jis nesvertų lizdo
(gali būti sugadintas įkrovimo kabelis
arba elektros lizdas).
3UDNWLQ

99
F Patikrinkite, kad įkrovimo lemputė prietaisų skydelyje
ir žalia kontrolės blokelio
lemputė CHARGING
užsidegtų tolygiai.
Pradėjus krautis akumuliatoriui gali
pasigirsti pučiamo oro garsas. Šis
garsas yra normalus.
Įkrovimas gali būti nutraukiamas
bet kuriuo metu, ištraukus įkrovimo
pistoletą iš automobilio lizdo.
Jei taip nėra, krovimas nėra prasidėjęs; iš
naujo pakartokite procedūrą ir patikrinkite, kad
visi sujungimai būtų tinkami.
Pagrindinio akumuliatoriaus įkrovos lygio
indikatorius rodomas prietaisų skydelyje, o jo
degančių brūkšniukų skaičius auga silpstant
įkrovai.
Jei išimtiniu atveju jūs turite nutraukti
įkrovimą atjungdami įkrovimo laidą
nuo namų elektros lizdo, būtina prieš
tai paspausti mygtuką "Manual Stop"
(rankinis išjungimas) ant kontrolės
blokelio.Kontrolės blokelis
Ant jo taip pat yra keturios kontrolinės
lemputės:
-

S
TOP: dega raudonai.
J

i rodo, kad įkrovimas buvo nutrauktas
paspaudus mygtuką " Manual Stop". Šis
veiksmas yra būtinas, jei norima atjungti
įkrovimo kabelį nuo namų elektros tinklo
įkrovimo metu.
-

P
OWER : dega žaliai.
J

i rodo, kad elektros jungtis yra saugi. Jei
lemputė neužsidega, patikrinkite, ar jungtis
tinkamai prijungta. Jei sutrikimas išlieka,
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
-

F
A U LT : dega raudonai.
J

i rodo, kad atsirado sutrikimų. Patikrinkite,
ar tinkamai prijungta. Jei ši lemputė
neužgęsta, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
-

C
HARGING : dega žaliai.
J

i rodo, kad akumuliatorius įkraunamas.
Jei ji neužsidega, patikrinkite, ar tinkamai
prijungta. Jei sutrikimas išlieka, kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
7
3UDNWLQ

100
Šio tipo kontrolės blokelis turi elektros lizdo
atpažinimo sistemą (priklausomai nuo šalies).
Jis nustato jūsų namų elektros tinklo srovės
stiprumą, kurį jūsų tinklas gali išlaikyti, ir
pasirenka geriausiai pritaikytą srovės stiprumą,
kad akumuliatoriaus įkrovimas būtų saugus:
-
14
A (FAST): greitas įkrovimas, jei jūsų
instaliacija pajėgi jį palaikyti.
-

8
A (NORMAL): normalus įkrovimas, jei
jūsų instaliacija standartinė. Dėl saugumo variklis negalės įsijungti,
kol įkrovimo laidas yra į jungtas į
automobilio įkrovimo lizdą.
Be to, bandymas paleisti variklį įkrovimo
metu nutraukia procedūrą. Tokiu
atveju norint, kad būtų vėl kraunamas
akumuliatorius, reikės ištraukti iš lizdo
pistoletą ir vėl jį į jungti.
Užgesusi įkrovos lemputė prietaisų skydelyje ir
mirksinti žalia lemputė CHARGING jums rodo,
kad įkrovimas baigtas.
F

P
aspauskite mygtuką, kad galėtumėte
ištraukti įkrovimo pistoletą.
F

U
ždėkite įkrovimo laido apsauginį dangtelį.
F

U
ždarykite lizdo dangtelį, po to įkrovimo
angos liuką.
F

I
štraukite įkrovimo laidą iš elektros tinklo
lizdo.
F

P
adėkite įkrovimo laidą į tam tikslui skirtą
krepšelį.Jei yra išsikrovęs papildomos
įrangos akumuliatorius, pagrindinio
akumuliatoriaus nebebus įmanoma įkrauti.
Įkrovimo metu niekada nelįskite į
variklio skyrių, net esant išjungtam
kontaktui, nes gali įsijungti ventiliatorius
ir jus sužeisti.
Po akumuliatoriaus įkrovimo būtinai
palaukite ne mažiau kaip valandą, jei
norite atlikti veiksmus variklio skyriuje,
nes kai kurios vietos gali būti stipriai
įkaitusios (galite nudegti).
Praktinė informacija

102
Kontrolės blokelio būsenos
Dega atitinkamos kontrolinės
lemputės spalva.Mirksi atitinkamos kontrolinės
lemputės spalva.
Užgesusi.
P
oW

E
r
F
A U LT CHARGING
no

rmalus veikimas
Kai įkrovimo laidas yra į jungiamas į lizdą, maždaug 0,5 sekundės užsidega visos lemputės.
Pasibaigus inicijavimo procesui:
●

k
ai įkrovimo laidas nėra prijungtas prie automobilio lizdo,
●

k
ai įkrovimo laidas yra prijungtas prie automobilio lizdo, bet įkrovimas nevyksta.
Kai vyksta traukos akumuliatoriaus įkrovimas.
Kai įkrovimas būna baigtas.
P
oW

E
r
F
A U LT CHARGING
Veikimo sutrikimai ir sprendimai
Kai aptinkamas elektros nuotėkis arba kai įkrovimo laidas turi trūkumų.
-
N edelsdami nutraukite įkrovimo procedūrą ir kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Kai įkrovimo laidas turi trūkumų.
-

N
edelsdami nutraukite įkrovimo procedūrą ir kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Jei kontrolės blokelio lemputė neužsidega į jungus įkrovimo laidą į lizdą, patikrinkite lizdo automatinį srovės
išjungiklį:
●
j
ei išjungiklis yra išsijungęs, jūsų elektros tinklas galbūt yra nepritaikytas prijungti įkrovimo laidą:
-

k
reipkitės į profesionalą, kad būtų patikrinta ir pataisyta elektros tinklo instaliacija.
●

j
ei srovės išjungiklis nėra išsijungęs:
-

n
ebenaudokite įkrovimo laido ir kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
