2017 CITROEN BERLINGO MULTISPACE klimatizace

2
Berlingo2VP_cs_Chap00a_Sommaire_ed02-2016
Klíč 18
Alarm 20
Dveře

21
Zadní výklopné dveře


23
Odklápěcí zadní


díl střechy

26
Centrální zamykání


27
Přístrojová deska


28
Datum a čas


29
Kontrolky


32
Palivoměr


40
Chladicí kapalina


40
Detekce poklesu tlaku


41
Detekce poklesu tlaku


s reinicializací

43
Ukazatel údržby


47
Reostat osvětlení


48
Nastavování volantu


49
Mechanická převodovka


49
Ukazatel navrhované změny převodového
stupně


50Mechanická pilotovaná
6-ti stupňová převodovka 51
Stop & Start
53
Startování a zastavení motoru

55
Rozjezd do svahu


56
Doporučení pro jízdu


57 Osvětlení


58
Stěrače

61
Palubní počítač

63
Regulátor rychlosti

64
Omezovač rychlosti

67
T
opení /
Ruční klimatizace
70 automatická


72
Odmrazování

a odmlžování
75
Přední sedadla

77
Zadní lavice

79
Zadní sedadla

(5 míst)
82
Zadní sedadla

(7 míst)
85
Modularita

92
Uspořádání

94
Střecha Modutop

97
Střešní tyče

102
Stropní světla

103
Kryt zavazadel

(5 míst) 104
Kryt zavazadlového prostoru (7
míst) 108
Zpětná zrcátka

1
10
Elektrické ovládání oken

1
12
PŘIPRAVENI k ODJEZDU
3.


18-57 BEZPEČNOST
5.
1

13-147
Exteriér 5
Interiér 6 řízení vlevo


6 řízení vpravo


7
Místo řidiče


8 řízení vlevo


8 řízení vpravo


10
Charakteristiky -


Údržba

12
ZÁKLADNÍ INFORMACE
1.


4-14
Všeobecná bezpečnostní
doporučení

1
13
Výstražná světla

1
14
Zvuková houkačka

1
14
Parkovací brzda

1
14
Parkovací asistent

1
15
Kamera pro couvání

1
17
ABS

1
18
AFU

1
18
ASR a
ESC
1
19
Grip control

120
Active City Brake


122
Bezpečnostní pásy


126
Airbagy


129
Přeprava dětí


133
Deaktivace čelního


airbagu spolujezdce

136Doporučené autosedačky 139
Umístění
141
Úchyty ISOFIX

143
Doporučená autosedačka ISOFIX


144
Umístění ISOFIX


145
Dětská pojistka


147
ERGONOMIE
a KOMFORT
4.


58-112
EKOLOGICKO-EKONOMICKÝ
ZPŮSOB JÍZDY2.


15-17
Životní prostředí 15Ekologicko-ekonomický způsob jízdy 16
Část „Lokalizace“ (vizuální
rejstřík) umožňuje nalézt na
schématických obrázcích
vozidla ovladače či funkce
vozidla a příslušné číslo
stránky.
Místo řidiče
řízení vlevo


13 řízení vpravo


14
Obsah

9
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016
Vnitřní zpětné zrcátko 111
Zrcátko pro sledování dětí 1 11
Obrazovky, nabídky

28, 207, 268
Nastavování data a času


30-31
Ovladače: -


centrální zamykání

27
-


elektrická dětská pojistka

147
-


ovládání oken

1
12
-

výstražná

světla

1
14 Topení, větrání:
-

vytápění

70-71, 74
-


klimatizace
A/C
70-71, 74
Automatická


klimatizace

72-73, 74
Odmrazování - odmlžování


75-76
Stropní světla


103, 184
Uspořádání vpředu

94-95
-


odkládací přihrádky
,
-

odkládací schránka,
-


držák na láhev
,
-

držák na tašku,
-


středová konzola,
-


stropní police,
-


sluneční clona,
-


úložné prostory pod sedadly
.
Dotykový displej

203-263
Autorádio


265-282
Kamera pro couvání


1
17
Deaktivace čelního airbagu spolujezdce

132, 136
Mechanická převodovka


49
Systém „Grip control“


120-121
1
Z

10
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016
Lokalizace
MÍSTO ŘIDIČE
Pojistky v palubní desce, interiér 187-189
Otevírání kapoty motoru

154
Uspořádání vpředu


94-95
-

odkládací přihrádky
,
-
odkládací schránka,
-

držák na láhev
,
-
držák na tašku,
-

středová konzola,
-

stropní police,
-

sluneční clona,
-

úložné prostory pod sedadly
.
Vnitřní zpětné zrcátko
1
11
Zrcátko pro sledování dětí
1
11
Mechanická převodovka
49Dotykový displej


203-263
Autorádio

265-282
Kamera pro couvání

1
17
Ovladače: -

centrální zamykání

27
-


elektrická dětská pojistka

147
-


ovládání oken

1
12
-

výstražná

světla

1
14
Systém „Grip control“

120-121
T
opení, větrání:
-
vytápění

70-71, 74
-

klimatizace
A/C
70-71, 74
Automatická

klimatizace
72-73, 74
Odmrazování - odmlžování

75-76
Stropní světla

103, 184
Obrazovky
, nabídky
28, 207, 268
Nastavování data a času

30-31

16

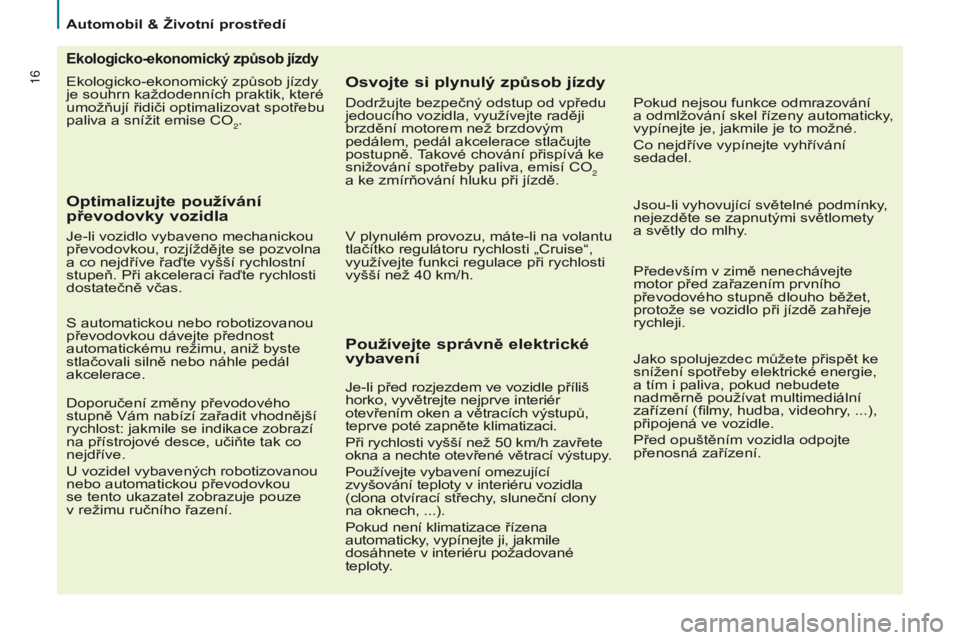

Berlingo2VP_cs_Chap02_eco-conduite_ed02-2016
Ekologicko-ekonomický způsob jízdy
je souhrn každodenních praktik, které
umožňují řidiči optimalizovat spotřebu
paliva a snížit emise CO
2.
Ekologicko-ekonomický způsob jízdy
Optimalizujte používání
převodovky vozidla
Je-li vozidlo vybaveno mechanickou
převodovkou, rozjíždějte se pozvolna
a co nejdříve řaďte vyšší rychlostní
stupeň. Při akceleraci řaďte rychlosti
dostatečně včas.
S automatickou nebo robotizovanou
převodovkou dávejte přednost
automatickému režimu, aniž byste
stlačovali silně nebo náhle pedál
akcelerace.
Doporučení změny převodového
stupně Vám nabízí zařadit vhodnější
rychlost: jakmile se indikace zobrazí
na přístrojové desce, učiňte tak co
nejdříve.
U vozidel vybavených robotizovanou
nebo automatickou převodovkou
se tento ukazatel zobrazuje pouze
v režimu ručního řazení.
Osvojte si plynulý způsob jízdy
Dodržujte bezpečný odstup od vpředu
jedoucího vozidla, využívejte raději
brzdění motorem než brzdovým
pedálem, pedál akcelerace stlačujte
postupně. Takové chování přispívá ke
snižování spotřeby paliva, emisí CO
2
a ke zmírňování hluku při jízdě.
V plynulém provozu, máte-li na volantu
tlačítko regulátoru rychlosti „Cruise“,
využívejte funkci regulace při rychlosti
vyšší než 40 km/h.
Používejte správně elektrické
vybavení
Pokud nejsou funkce odmrazování
a odmlžování skel řízeny automaticky,
vypínejte je, jakmile je to možné.
Co nejdříve vypínejte vyhřívání
sedadel.
Jsou-li vyhovující světelné podmínky,
nejezděte se zapnutými světlomety
a
světly do mlhy.
Především v zimě nenechávejte
motor před zařazením prvního
převodového stupně dlouho běžet,
protože se vozidlo při jízdě zahřeje
rychleji.
Jako spolujezdec můžete přispět ke
snížení spotřeby elektrické energie,
a tím i paliva, pokud nebudete
nadměrně používat multimediální
zařízení (filmy, hudba, videohry,
...),
připojená ve vozidle.
Před opuštěním vozidla odpojte
přenosná zařízení.
Je-li před rozjezdem ve vozidle příliš
horko, vyvětrejte nejprve interiér
otevřením oken a větracích výstupů,
teprve poté zapněte klimatizaci.
Při rychlosti vyšší než 50 km/h zavřete
okna a nechte otevřené větrací výstupy.
Používejte vybavení omezující
zvyšování teploty v interiéru vozidla
(clona otvírací střechy, sluneční clony
na oknech,

...).
Pokud není klimatizace řízena
automaticky, vypínejte ji, jakmile
dosáhnete v interiéru požadované
teploty.
Automobil & Životní prostředí

54
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016
Přechod motoru do režimu STARTKontrolka „ECO“ zhasne
a motor se spustí:
-

u vozidla s

mechanickou
převodovkou - když na doraz
sešlápnete spojkový pedál,
-

u vozidla s

pilotovanou
6-ti stupňovou převodovkou:
●

když uvolníte brzdový pedál
s

předvoličem v poloze A
nebo
M,
●

nebo když s
předvoličem
v
poloze N a s uvolněným
brzdovým pedálem přesunete
předvolič do polohy A nebo M,
●

nebo když zařadíte zpětný chod.
Pokud dojde u

vozidel s mechanickou
převodovkou při aktivovaném režimu
STOP k
zařazení rychlostního stupně
bez úplného sešlápnutí spojky, rozsvítí
se kontrolka nebo se zobrazí výzva
k
úplnému sešlápnutí spojkového
pedálu pro umožnění opětného
nastartování motoru.
Zvláštní případy: automatický
přechod do režimu START
Z důvodu bezpečnosti nebo pohodlí je
režim START automaticky aktivován,
jestliže:
-

jsou otevřeny dveře řidiče,
-


je rozepnut bezpečnostní pás
řidiče, V takovém případě
kontrolka

„ECO“ několik
sekund bliká a
poté zhasne.
Fungování tímto způsobem je
naprosto normální.
Deaktivace
V některých případech, jako například
udržení tepelné úrovně v interiéru,
může být užitečné systém Stop & Start
deaktivovat.
Ve kterémkoliv okamžiku lze
systém deaktivovat stisknutím
tlačítka „ECO OFF“.
Vypnutí je signalizováno rosvícením
kontrolky ovladače a
zobrazením
hlášení na displeji.
Pokud bylo vypnutí provedeno
v
režimu STOP, motor se okamžitě
nastartuje.
Opětná aktivace
Opět stiskněte tlačítko „ECO OFF“.
Systém je opět aktivní; je to
signalizováno zhasnutím kontrolky
ovladače a
hlášením na displeji.
Systém se automaticky aktivuje při
každém nastartování klíčkem.
Porucha funkce
V případě poruchy systému
kontrolka „ECO OFF“ bliká
a poté se trvale rozsvítí.
Tento systém používá akumulátor
specifické technologie
a

charakteristik (díly jsou
k

dispozici v servisu sítě CITROËN)
nebo v

jiném odborném servisu.
Montáž akumulátoru, který nebyl
schválen společností CITROËN,
může způsobit nesprávné fungování
systému. Nechte vozidlo zkontrolovat v
servisu
sítě CITROËN nebo v
jiném odborném
servisu.
V případě poruchy režimu STOP je
možné, že se motor vozidla zastaví.
Všechny kontrolky na přístrojové desce
se rozsvítí. V takovém případě je třeba
vypnout zapalování a
poté nastartovat
pomocí klíčku.
-

rychlost vozidla překročí 25 km/h
u


mechanické převodovky nebo
11 km/h u

pilotované 6-ti stupňové
převodovky,
-

to vyžadují některé podmínky
(nabití akumulátoru, teplota
motoru, posilovač brzd, nastavení
klimatizace, apod.) pro možnost
řízení systémů nebo vozidla.
Stop & Start

70
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
VĚTRÁNÍ
boční a středové větrací
výstupy,
Rychlost ventilátoru
nohy cestujících,
čelní sklo a nohy cestujících,
čelní sklo.
Rozdělení proudu vzduchu
může být upraveno
nastavením ovladače do
mezipoloh, označených
symbolem „●“.
Rozdělování proudu vzduchu
Způsob rozdělování vháněného
vzduchu je indikován pomocí
následujících symbolů:
na červenou barvu pro
zapnutí ohřívání vzduchu pro
interiér. na modrou barvu pro zapnutí
přívodu chladného vzduchu,
Intenzita vzduchu vháněného
větracími výstupy může být
nastavena od nejslabší 1
po nejsilnější 4. Poloha 0
ventilátor vypne.
Pro dosažení příjemného
prostředí nezapomeňte na
nastavení tohoto ovladače.
V

ytápění
Ruční klimatizace
Teplota
Nastavení ovladače:
Větrání

71
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
Přívod vnějšího vzduchu
Recirkulace vnitřního vzduchuChlazení vzduchu A/C
Dioda tlačítka je zhasnutá.
Tato poloha slouží pro běžné
používání systému.
Jedno stisknutí tlačítka
zapne klimatizaci, rozsvítí se
dioda. Nové stisknutí funkci
klimatizaci vypne a zhasne
diodu.
Klimatizace nefunguje, pokud je
rychlost ventilátoru nastavená na
hodnotu 0. Chlazení vzduchu je funkční pouze při
běžícím motoru.
Dioda tlačítka svítí.
Recirkulace vzduchu uvnitř
dočasně izoluje prostor pro
cestující od nepříjemných
pachů a kouře venku.
Při použití s rychlostí ventilátoru
nastavenou od 1
do 4 umožňuje oběh
vnitřního vzduchu rychleji dosáhnout
požadovaného pohodlí jak při topení,
tak při chlazení.
Tato poloha má být využívána jen
dočasně. Po dosažení požadované
teploty uvnitř vozu nastavte znovu
ovladač do polohy pro přívod vnějšího
vzduchu, která umožňuje obnovovat
vzduch v interiéru a předcházet
zamlžování skel. Takto by měl být
systém používán.
ERGONOMIE a KOMFORT
4
Větrání

72
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
Správné používání
Pro maximální ochlazení nebo
vyhřátí prostoru pro cestující je
možné přesáhnout spodní hodnotu
15 otáčením ovladače až do zobrazení
„LO“ nebo horní hodnotu 27
otáčením
až do zobrazení „HI“.
Při nastoupení do vozidla může být
teplota v interiéru mnohem nižší (nebo
vyšší), než je příjemné. Je zbytečné
upravovat nastavení zobrazené
hodnoty s cílem rychleji dosáhnout
požadovaného prostředí. Systém
využije svého maximálního výkonu
k
dosažení předem nastavené hodnoty
komfortu.
AUTOMATICKÁ KLIMATIZACE
Automatický

režim
Program „Komfort AUTO“
Toto je běžný režim používání systému
klimatizace.Hodnota tepelného komfortu na
straně řidiče nebo spolujezdce
Hodnota zobrazená na displeji
odpovídá úrovni tepelného pohodlí,
nikoliv teplotě ve stupních Celsia či
Fahrenheita.
Ke snížení nebo zvýšení
hodnoty otáčejte ovladačem
vlevo nebo vpravo. Nastavení
poblíž hodnoty 21
umožňuje
dosáhnout optimálního pohodlí.
S ohledem na Vaše potřeby je obvyklé
nastavení v rozmezí od 18
do 24.
Nezakrývejte snímač slunečního
svitu umístěný na palubní desce.
Stiskněte toto tlačítko a
zobrazí se symbol AUTO.
Podle zvolené hodnoty
tepelného komfortu řídí
systém rozdělování proudu
vzduchu, rychlost ventilátoru a vstup
vzduchu k zajištění dostatečného
pohodlí a proudění vzduchu v prostoru
pro cestující. Z Vaší strany není třeba
žádná další manipulace. Aby se předešlo vhánění příliš
studeného vzduchu, dokud je motor
studený, bude ventilátor dosahovat své
optimální úrovně činnosti jen postupně.
Pro Vaše pohodlí se mezi dvěma
nastartováními vozidla uchovává informace
o předchozím nastavení systému.
Automatická regulace přestane
fungovat, změníte-li nastavení ručním
ovladačem (symbol AUTO zmizí).
NASTAVOVÁNÍ ZVLÁŠť PRO ŘIDIČE A
SPOLUJEZDCE
Větrání
