Berlingo2VP_ro_Chap05_Securite_ed02-2016
in diferite locuri din vehicul sunt
aplicate etichete. Ele contin
avertismente legate de siguranta,
precum si date de identificare a
vehiculului. Nu le indepartati: ele fac
parte integranta din vehicul.
RECOMANDARI GENERALE LEGATE DE SIGURANTA
Pentru orice intervenţie asupra
vehiculului dumneavoastră,
adresaţi-vă unui atelier calificat
ce dispune de informaţii tehnice,
competenţă şi echipament tehnic
adecvat, ceea ce reţeaua CITROËN
este in masura să vă ofere. Va atragem atentia asupra
urmatoarelor informatii:
-
Montarea unui echipament sau a
unui accesoriu electric neavand
reper

Automobiles C itroën poate
provoca un supraconsum si o
pana la nivelul sistemelor electrice
ale vehiculului. Apelati la reteaua
CITROËN pentru a va fi prezentata
oferta de accesorii purtand un cod
de reper al marcii.
- Din motive de siguranta, accesul
la priza de diagnosticare, asociata
cu sistemele electronice imbarcate
ce echipeaza vehiculul, este strict
rezervat pentru reteaua C
itroën
sau un Service autorizat, ce
dispune de sculele adecvate (risc
de disfunctii la nivelul sistemelor
electronice imbarcate, ce ar putea
genera pene sau accidente grave).
r

esponsabilitatea Constructorului
nu va putea fi angajata in cazul
nerespectarii acestei indicatii.
-

Orice modificare sau adaptare,
neprevazuta sau neautorizata
de C

itroën , sau realizata fara
a respecta indicatiile tehnice ale
Constructorului, duce la anularea
garantiei legale si contractuale. Instalarea de accesorii si
emitatoare de radiocomunicatii
Înainte de a instala un emiţător de
radiocomunicaţii cu antenă exterioară
este imperativa consultarea reţelei
CITROËN care vă va informa asupra
caracteristicilor emiţătoarelor (bandă
de frecvenţă, putere maximă de ieşire,
poziţia antenei, condiţii specifice
de instalare) ce pot fi montate,
conform Directivei de Compatibilitate
Electromagnetica a Automobilului
(2004/104/CE).
În funcţie de legislaţia în vigoare
în ţară, unele echipamente de
siguranta pot fi obligatorii: veste
de siguranţă reflectorizante, triunghuri
de presemnalizare, etiloteste,
becuri, sigurante fuzibile de rezervă,
extinctoare, truse de prim ajutor,
bavete de protectie la rotile din spatele
vehiculului...
Siguranţa în conducere
SIGURANŢ

5

11 4
Berlingo2VP_ro_Chap05_Securite_ed02-2016
SEMNAL DE AVARIE
AVERTIZOR

SONOR
Apasati in centrul volanului.
FRANA DE PARCARE
Actionare
Actionati frâna de parcare, pentru a
imobiliza vehiculul.
Verificaţi că este corect actionata
înainte de a ieşi din vehicul. Folosiţi frâna de parcare, numai cu
vehiculul oprit.
În cazuri excepţionale dacă folosiţi
frâna de parcare când vehiculul este în
mişcare, nu o actionati până la capăt
pentru a nu bloca roţile din spate
(risc de derapare).
Apăsaţi pe acest buton,
semnalizatoarele de direcţie clipesc.
Poate funcţiona cu contactul taiat.
Nu-l utilizaţi decât în caz de pericol,
pentru o oprire de urgenţă, sau pentru
conducerea în condiţii neobişnuite.
Dacă staţionaţi în pantă, bracaţi
roţile spre trotual şi actionati frâna de
parcare.
Este inutil să cuplaţi o treapta de viteză
după oprirea vehiculului, mai ales când
este încărcat.
Frâna de parcare rămasă
actionata sau incomplet deblocată
este semnalată prin aprinderea
acestui martor pe tabloul de bord.
Aprinderea automată a avariilor
În timpul unei frânări de urgenţă, în
funcţie de forţa deceleraţiei, avariile
se aprind automat. Acestea se sting
automat la prima accelerare.
Le puteţi stinge apăsând pe buton.Deblocare
Trageţi usor de mâner şi apăsaţi
pe buton pentru a elibera frana de
parcare.
Siguranţa în conducere

11 5
Berlingo2VP_ro_Chap05_Securite_ed02-2016

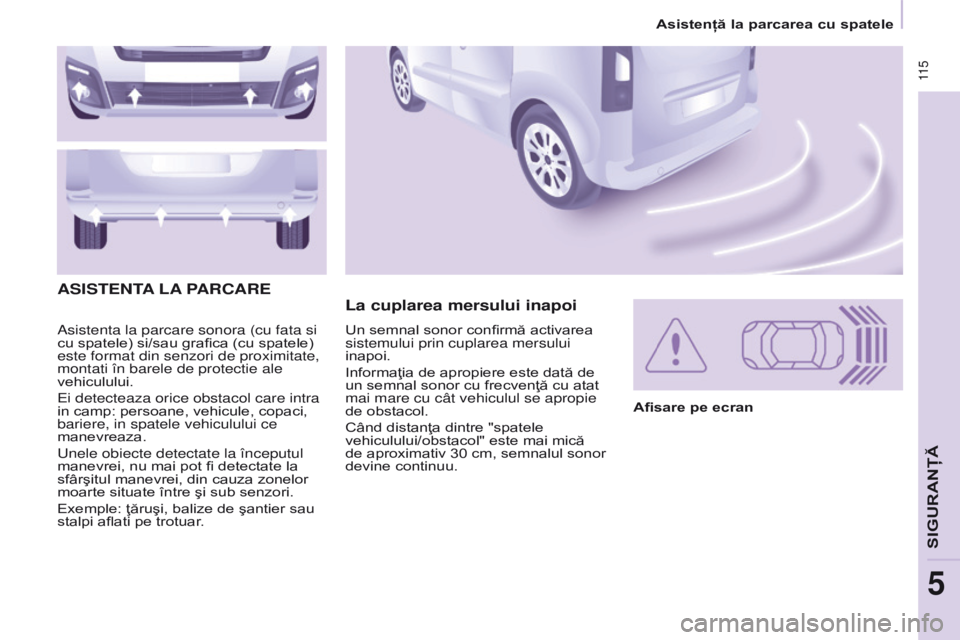

Asistenta la parcare sonora (cu fata si
cu spatele) si/sau grafica (cu spatele)
este format din senzori de proximitate,
montati în barele de protectie ale
vehiculului.
Ei detecteaza orice obstacol care intra
in camp: persoane, vehicule, copaci,
bariere, in spatele vehiculului ce
manevreaza.
Unele obiecte detectate la începutul
manevrei, nu mai pot fi detectate la
sfârşitul manevrei, din cauza zonelor
moarte situate între şi sub senzori.
Exemple: ţăruşi, balize de şantier sau
stalpi aflati pe trotuar.
La cuplarea mersului inapoi
A
SISTENTA


LA


PARCARE
Afisare pe ecran
Un semnal sonor confirmă activarea
sistemului prin cuplarea mersului
inapoi.
Informaţia de apropiere este dată de
un semnal sonor cu frecvenţă cu atat
mai mare cu cât vehiculul se apropie
de obstacol.
Când distanţa dintre "spatele
vehiculului/obstacol" este mai mică
de aproximativ 30 cm, semnalul sonor
devine continuu.
Asistenţă la parcarea cu spatele
SIGURANŢ

5

11 6
Berlingo2VP_ro_Chap05_Securite_ed02-2016
Activare / DezactivareAnomalie de functionare
În cazul unei anomalii de funcţionare,
la cuplarea mersului inapoi, dioda
butonului se aprinde, însoţita de un
semnal sonor şi de un mesaj pe ecran.
Consultaţi reţeaua CITROËN sau un
Service autorizat.
Pentru o utilizare corecta
Pe timp urât sau pe timp de iarnă,
asiguraţi-vă că senzorii nu sunt
acoperiti cu noroi, gheaţă sau zăpadă.
Sistemul va fi neutralizat automat în
cazul tractării unei remorci sau montării
unui suport pentru bicicletă (vehicul
echipat cu dispozitiv de remorcare sau
cu suport pentru biciclete recomandat
de CITROËN).
Puteţi activa sau dezactiva
sistemul apăsând pe acest
buton.
Activarea şi dezactivarea
sistemului sunt memorizate la
oprirea vehiculului.
La mers inainte
in complement la asistarea la mersul
inapoi, asistarea la parcare cu fata
se declanseaza la detectarea unui
obstacol in fata, cand viteza vehiculului
este mai mica de 10 km/h.
Pozitia obstacolului poate fi
identificata dupa difuzorul care
emite sunetele, cel din fata sau
cel din spate.
Oprirea asistentei la parcare
Treceţi cutia de viteze în punctul mort. Asistarea la parcare nu poate, în
nici-un caz, să înlocuiască atenţia
şi nici răspunderea conducătorului
auto.
Asistenţă la parcarea cu spatele

11 7
Berlingo2VP_ro_Chap05_Securite_ed02-2016

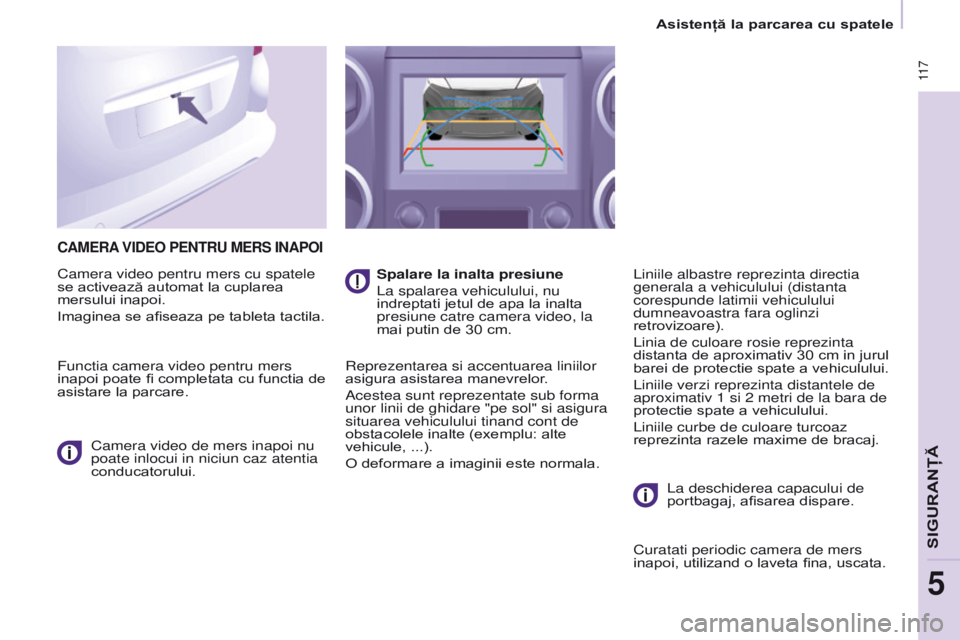

CAMERA VIDEO PENTRU MERS INAPOI
Camera video pentru mers cu spatele
se activează automat la cuplarea
mersului inapoi.
Imaginea se afiseaza pe tableta tactila.
Functia camera video pentru mers
inapoi poate fi completata cu functia de
asistare la parcare.
Camera video de mers inapoi nu
poate inlocui in niciun caz atentia
conducatorului. Spalare la inalta presiune
La spalarea vehiculului, nu
indreptati jetul de apa la inalta
presiune catre camera video, la
mai putin de 30 cm.
r

eprezentarea si accentuarea liniilor
asigura asistarea manevrelor.
Acestea sunt reprezentate sub forma
unor linii de ghidare "pe sol" si asigura
situarea vehiculului tinand cont de
obstacolele inalte (exemplu: alte
vehicule,
...).
O deformare a imaginii este normala. Liniile albastre reprezinta directia
generala a vehiculului (distanta
corespunde latimii vehiculului
dumneavoastra fara oglinzi
retrovizoare).
Linia de culoare rosie reprezinta
distanta de aproximativ 30 cm in jurul
barei de protectie spate a vehiculului.
Liniile verzi reprezinta distantele de
aproximativ 1 si 2 metri de la bara de
protectie spate a vehiculului.
Liniile curbe de culoare turcoaz
reprezinta razele maxime de bracaj.
La deschiderea capacului de
portbagaj, afisarea dispare.
Curatati periodic camera de mers
inapoi, utilizand o laveta fina, uscata.
Asistenţă la parcarea cu spatele
SIGURANŢ

5

ABS
ABS
11 8
Berlingo2VP_ro_Chap05_Securite_ed02-2016
SISTEM ANTIBLOCARE ROTI
(ABS / REF)
Sistemele ABS şi REF (repartitor electronic
al forţei de frânare) maresc stabilitatea şi
manevrabilitatea vehiculului la frânare, în
special pe drumuri cu suprafaţa de rulare
deteriorată sau alunecoasă.
Sistemul ABS împiedică blocarea roţilor, iar
REF controlează presiunea de frânare pe
fiecare roată.Aprinderea acestui martor,
însoţită de un semnal sonor şi
de un mesaj pe ecran, indică
o defecţiune la sistemul ABS
ce poate provoca pierderea
controlului vehiculului în cazul frânării.
Aprinderea acestui martor,
impreuna cu cel de frână
şi STOP, însoţită de un
semnal sonor şi un mesaj pe
ecran, indică o defecţiune la
sistemul de repartiţie a forţei de frânare
ce poate provoca pierderea controlului
vehiculului în cazul frânării.
SISTEM DE ASISTENT A LA
FRANAREA

DE URGENTA
(AFU)
Acest sistem permite, în caz de
urgenţă, atingerea mai rapida a
presiunii optime de frânare, prin
apasarea puternica a pedalei de frana
fara a slabi efortul.
Se declanşează în funcţie de viteza de
acţionare a pedalei de frână.
Sistemul modifică rezistenţa pedalei de
frână sub picior.
Pentru a prelungi acţiunea sistemului
de asistare la frânarea de urgenţă:
menţineţi piciorul apăsat pe pedala de
frână.
Pentru o utilizare corecta
Dispozitivul de antiblocare a roţilor
intervine automat în momentul apariţiei
pericolului de blocare. El nu permite
reducerea distanei de franare.
Pe şosele foarte alunecoase (polei, ulei
etc...) ABS poate să mărească distanţa
de frânare. În cazul unei frânări de
urgenţă, nu ezitaţi în a apăsa puternic
pedala de frînă, fără a slăbi efortul,
chiar şi pe şosele alunecoase, astfel
puteţi continua manevrarea vehiculului
pentru a evita un obstacol.
Funcţionarea normală a sistemului
ABS este simţită prin uşoare vibraţii la
nivelul pedalei de frână.
În cazul schimbării roţilor (pneuri şi
jante), aveţi grijă ca acestea să fie
recomandate de CITROËN. Oprirea este imperativa.
În amândouă cazurile, consultaţi
reţeaua CITROËN sau un service
autorizat.
Siguranţa în conducere

11 9
Berlingo2VP_ro_Chap05_Securite_ed02-2016
ANTIPATINARE ROTI (ASR)
SI
CONTROL

DINAMIC
AL
ST

ABILITATII (ESC)
Aceste sisteme sunt asociate şi
complementare cu ABS-ul.
ASr este un dispozitiv foarte util
pentru a păstra aderenta la sol la un
nivel optim şi pentru a evita pierderea
controlului vehiculului la accelerare.
Sistemul optimizează cuplul transmis
roţilor, cu scopul de a evita patinarea
acestora, acţionând asupra frânelor
roţilor motoare şi asupra motorului.
Asigură, de asemenea, o stabilitate
direcţională mai bună a vehiculului la
accelerare.
Cu ESC, menţineţi traiectoria fără a fi
nevoie să corectati direcţia.
În cazul în care vehiculul urmează o
traiectorie diferită faţă de cea dorită de
conducator, sistemul ESC acţionează
automat frâna unei roţi sau a mai
multora şi asupra motorului pentru a
înscrie vehiculul pe traiectoria dorită.
Neutralizare
În condiţii excepţionale (pornirea
autoturismului împotmolit, imobilizat
în zăpadă, în noroi…), dezactivarea
sistemelor ASR şi ESC se dovedeşte
utilă pentru ca roţile să patineze şi să-
şi recapete aderenţa.
Anomalie de functionare
Utilizare corecta
Sistemele ASR/ESC oferă o siguranţă
sporită în conducerea normală, dar nu
trebuie să incite şoferul să-şi asume
riscuri suplimentare, sau să circule cu
viteze prea mari.
Funcţionarea acestor sisteme este
asigurată sub rezerva respectării
indicaţiilor constructorului referitoare
la roţi (pneuri şi jante), componentele
frânelor, componentele electronice,
cât şi la procedurile de montare şi de
intervenţie.
După un impact, verificaţi aceste
sisteme în reţeaua CITROËN sau la un
Service autorizat.
Functionare
Martorul luminos clipeşte
când este solicitat unul din
sistemele ASR sau ESC.
Acestea sunt activate din nou:
-

automat, la peste 50 km/h, La aparitia unei disfunctii,
martorul si dioda
electroluminiscenta se aprind,
fiind însotiti de un semnal
sonor şi de un mesaj pe
ecran.
-


Apăsaţi pe buton, sau
rotiti rola pe pozitia
ESC

o FF (in functie de
versiune).
-

Dioda electroluminiscenta se
aprinde: sistemele

ASR şi ESC nu
mai actioneaza.
-

manual, apăsând din nou
pe buton, sau rotind rola
in pozitia aceasta


(in functie de versiune). Consultaţi reţeaua CITROËN sau un
Service autorizat, pentru verificarea
sistemului.
Martorul se poate aprinde de
asemenea dacă pneurile sunt
dezumflate. Verificaţi presiunea din
fiecare pneu.
Siguranţa în conducere
SIGURANŢ

5

120
Berlingo2VP_ro_Chap05_Securite_ed02-2016
"GRIP CONTROL " (C ONTROLUL ADERENTEI )
Pentru o utilizare corecta
Vehiculul este conceput în principal
pentru a circula pe drumuri asfaltate,
dar permite ocazional rularea pe
drumuri mai puţin amenajate.
i

n mod deosebit cand vehiculul
este foarte incarcat, nu se permite
realizarea de activităţi tot-teren cum
ar fi:
-

traversarea şi conducerea pe
terenuri ce ar putea deteriora
partea inferioara a caroseriei, sau
smulgerea unor piese (coducte de
carburant, răcitor de carburant,

...),
la trecerea peste obstacole sau
pietre,
-

rularea pe teren cu pante abrupte şi
cu aderenţă redusă,
-


traversarea unui curs de apă.
La deplasarea pe nisip, noroi sau
zapada, acest sistem de tractiune
realizeaza un compromis intre
siguranta, aderenta, motricitate si
pneurile adecvate.
Sistemul permite deplasarea in
majoritatea conditiilo

r de aderenta
redusa.
Apasarea pedalei de acceleratie
trebuie sa fie suficienta pentru ca
puterea motorului sa permita diferitilor
parametri sa fie gestionati in mod
optim.
Siguranţa în conducere
