2017 CITROEN BERLINGO ELECTRIC dojezd

5
MÍSTO ŘIDIČE


Přístrojová deska

Ukazatel okamžité spotřeby a
rekuperace energie
str. 6 Ukazatel stavu nabití
akumulátoru pohonu
str. 7
Různé kontrolky
str. 9 Poloha voliče
str. 11 Odhadovaná dojezdová vzdálenost
str. 10 Ukazatel spotřeby energie
topení a klimatizace
str. 8, 13 a 14
Kontrolka
„ Připraveno
“
str. 9

6
UKAZATELE

Akumulátor pohonu - Ukazatel spotřeby a rekuperace energie



„Neutrální“ poloha
Při zapnutí spínací skříňky vozidlo
nespotřebovává ani negeneruje energii
prostřednictvím pohonného systému:
po testu ukazatele se ručička ustálí v
„neutrální“ poloze.
Při zastaveném motoru a vypnuté
spínací skříňce se po otevření
dveří řidiče aktivuje ukazatel
spotřeby, jehož ručička se přesune
do „neutrální“ polohy. Ručička se přemístí směrem doprava
v závislosti na spotřebě energie
pohonného systému vozidla.

Spotřeba energie
Ručička se přemístí směrem doleva
v závislosti na úrovni nabíjení
akumulátoru pohonu, při zpomalování
a brzdění

Zóna „Nabíjení“ V této zóně se ručička nachází v
případě, kdy je vozidlo používáno
způsobem, který snižuje spotřebu
elektrické energie a optimalizuje
dojezdovou vzdálenost.


„Optimální“ zóna

7
MÍSTO ŘIDIČE

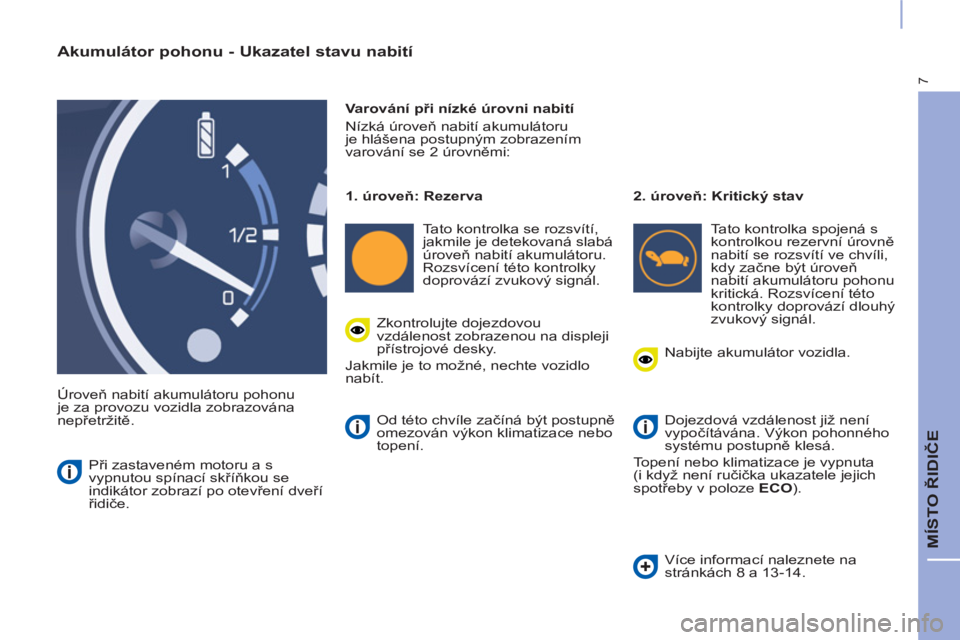

Akumulátor pohonu - Ukazatel stavu nabití

Úroveň nabití akumulátoru pohonu
je za provozu vozidla zobrazována
nepřetržitě.
Varování při nízké úrovni nabití
Nízká úroveň nabití akumulátoru
je hlášena postupným zobrazením
varování se 2 úrovněmi:
Při zastaveném motoru a s
vypnutou spínací skříňkou se
indikátor zobrazí po otevření dveří
řidiče.
1. úroveň: Rezerva

Tato kontrolka se rozsvítí,
jakmile je detekovaná slabá
úroveň nabití akumulátoru.
Rozsvícení této kontrolky
doprovází zvukový signál.
2. úroveň: Kritický stav

Tato kontrolka spojená s
kontrolkou rezervní úrovně
nabití se rozsvítí ve chvíli,
kdy začne být úroveň
nabití akumulátoru pohonu
kritická. Rozsvícení této
kontrolky doprovází dlouhý
zvukový signál.
Zkontrolujte dojezdovou
vzdálenost zobrazenou na displeji
přístrojové desky.
Jakmile je to možné, nechte vozidlo
nabít. Nabijte akumulátor vozidla.
Dojezdová vzdálenost již není
vypočítávána. Výkon pohonného
systému postupně klesá.
Topení nebo klimatizace je vypnuta
(i když není ručička ukazatele jejich
spotřeby v poloze ECO
). Od této chvíle začíná být postupně
omezován výkon klimatizace nebo
topení.
Více informací naleznete na
stránkách 8 a 13-14.

8

Ukazatel spotřeby topení a klimatizace

Tento ukazatel zobrazuje spotřebu
elektrické energie topení a klimatizace. Nadměrné používání, zvláště za
nízkých rychlostí, může výrazným
způsobem snížit dojezdovou
vzdálenost vozidla.
Myslete na optimalizaci jejich provozu
a pro maximalizaci dojezdové
vzdálenosti vozidla zkontrolujte jejich
nastavení před každou jízdou.

9
MÍSTO ŘIDIČE

KONTROLKY


Kontrolka

Stav

Příčina

Akce/poznámky


Připraveno
Rozsvícená,
doprovázená
zvukovým
signálem při
zapnutí spínací
skříňky. Vozidlo je připraveno k jízdě. Zapnutí kontrolky signalizuje
zapnutí napájení vozidla.
Můžete sešlápnout pedál
akcelerace či používat klimatizaci
nebo topení.

Rezerva
Rozsvícená,
doprovázená
zvukovým
signálem. Nízká úroveň nabití
akumulátoru pohonu. Zkontrolujte dojezd vozidla.
Co nejdříve dobijte akumulátor
pohonu vozidla.

Ochrana
akumulátoru
pohonu


Rozsvícená,
doprovázená
nepřerušovaným
zvukovým
signálem. Kritická úroveň nabití
akumulátoru pohonu. V případě kritické úrovně nabití
akumulátoru se postupně snižuje
výkon motoru.
Okamžitě dobijte akumulátor pohonu.

Rozsvícená Není k dispozici maximální
výkon motoru. Pokud kontrolka nezhasne, nechte
vozidlo zkontrolovat v servisní síti
výrobce nebo odborném servisu.

Nabíjení
akumulátoru
pohonu
Rozsvícená Nabíjení akumulátoru pohonu. Jakmile je nabíjení ukončeno,
kontrolka zhasne.
Blikající Vozidlo nelze rozjet, protože
v zásuvce vozidla zůstal
připojený nabíjecí kabel. Zkontrolujte připojení nabíjecího
kabelu.
Připojte nabíjecí kabel.

Autodiagnostika
hlavního
elektrického
okruhu
Rozsvícená Detekovaná porucha na
hlavním elektrickém okruhu. Nechte vozidlo co nejdříve
zkontrolovat v servisní síti výrobce
nebo odborném servisu.

Porucha
pohonného
systému
Rozsvícená

Okamžitě zastavte.
Nechte vozidlo co nejdříve
zkontrolovat v servisní síti výrobce
nebo odborném servisu.

10

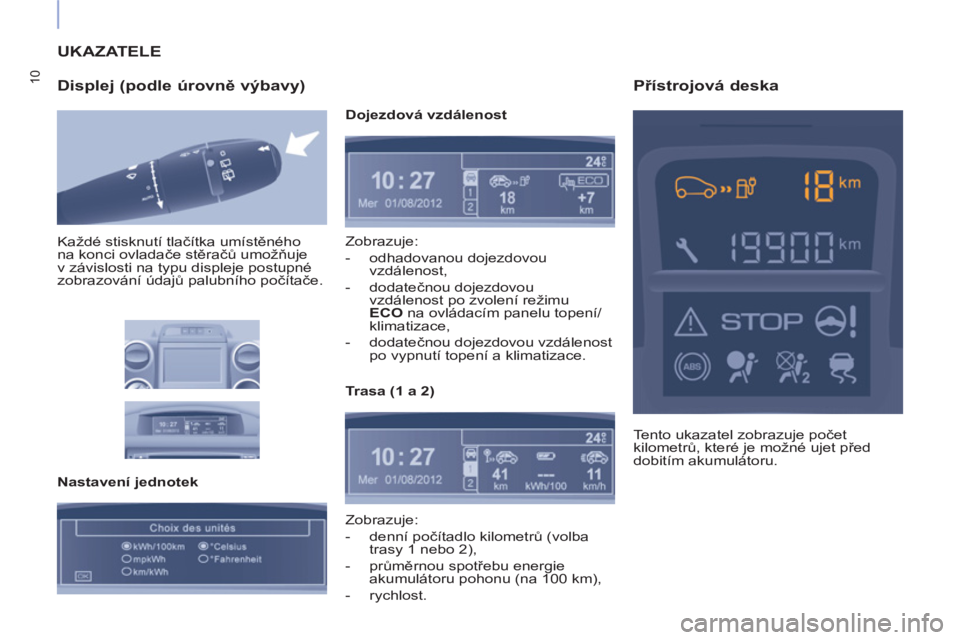

UKAZATELE

Displej (podle úrovně výbavy)

Každé stisknutí tlačítka umístěného
na konci ovladače stěračů umožňuje
v závislosti na typu displeje postupné
zobrazování údajů palubního počítače.

Nastavení jednotek
Dojezdová vzdálenost
Zobrazuje:


- odhadovanou dojezdovou
vzdálenost,

- dodatečnou dojezdovou
vzdálenost po zvolení režimu
ECO
na ovládacím panelu topení/
klimatizace,

- dodatečnou dojezdovou vzdálenost
po vypnutí topení a klimatizace.

Zobrazuje:


- denní počítadlo kilometrů (volba
trasy 1 nebo 2),

- průměrnou spotřebu energie
akumulátoru pohonu (na 100 km),

- rychlost.


Trasa (1 a 2)
Tento ukazatel zobrazuje počet
kilometrů, které je možné ujet před
dobitím akumulátoru.


Přístrojová deska

12
ÚSPORNÁ JÍZDA

Praktická doporučení


Jezděte plynule
Spotřeba elektrické energie závisí
z velké části na trase, stylu jízdy a
rychlosti.
Ve všech případech jezděte plynule.

Snažte se, aby se ukazatel spotřeby
a rekuperace energie neustále
pohyboval v „ optimální
“ zóně: pedál
sešlapujte pozvolně bez rázů a
pokud to podmínky umožňují, jezděte
konstantní a přiměřenou rychlostí.
Rekuperujte energii
Předvídavé řízení vám umožní
rekuperovat energii a zvýšit tím
dojezdovou vzdálenost.
Předvídejte možná zpomalení a
používejte raději zpomalování než
brzdění, tak aby se ručička ukazatele
spotřeby a rekuperace energie
pohybovala v zóně „ Nabíjení“
.
Eliminujte příčiny zvýšené spotřeby
Stejně jako u jakéhokoliv jiného
vozidla nepřevážejte zbytečnou zátěž
a minimalizujte aerodynamický odpor
vozidla (otevřená okna při rychlostech
vyšších než 50 km/h, střešní ty
če,
střešní box,…).
Nadměrné používání klimatizace a
topení může výrazně snížit dojezdovou
vzdálenost vozidla. Optimalizujte tedy
jejich používání.

Dodržujte pokyny
pro údržbu
Pravidelně kontrolujte stav pneumatik
a dodržujte termíny provádění
údržbových prací stanovené výrobcem
vozidla.

13
EKO-KOMFORT

EKO-KOMFORT


Používejte elektrickou výbavu
správným způsobem
Energie potřebná k vytápění nebo
chlazení vozidla je odebírána z
akumulátoru pohonu. Nadměrné
používání snižuje dojezdovou
vzdálenost vašeho vozidla. Myslete na
jejich optimální používání po dosažení
požadovaného tepelného komfortu
a za účelem zvýšení dojezdové
vzdálenosti jejich nastavení při
každé jízdě zkontrolujte. Úsporným
způsobem taktéž používejte
odmlžování a odmrazování oken či
vyhřívání sedadel.
Zastaví topení nebo
klimatizaci a zachová
ventilaci.
Zastaví topení nebo
klimatizaci a ventilaci.

Stisknutí tlačítka ECO
zastaví
topení a klimatizaci (ventilace
zůstává v provozu). Ručička
ukazatele spotřeby topení a klimatizace
se poté přesune do zóny ECO
.

Manipulace s ovladačem pro
nastavení teploty aktivuje
topení nebo klimatizaci a
vypne režim ECO
.
