2017 Alfa Romeo MiTo Užívateľská príručka (in Slovak)

Prepichnutá pneumatika alebo vypálená žiarovka?
Môže sa stať, že nejaký problém naruší vašu jazdu.
Strany venované núdzovým stavom vám môžu pomôcť, aby ste
sami a pokojne čelili kritickým situáciám. V núdzovej situácii vám
odporúčame zatelefonovať na bezplatné telefónne číslo, ktoré
nájdete v Záručnom liste. Okrem toho môžete zatelefonovať na
bezplatné univerzálne, vnútroštátne alebo medzinárodné číslo
a získať informácie o najbližšej prevádzke servisnej siete Alfa
Romeo.
NÚDZOVÝ STAV
NÚDZOVÉ SVETLÁ............................104
VÝMENA ŽIAROVKY...........................104
VÝMENA VONKAJŠEJ ŽIAROVKY...................108
VÝMENA POISTIEK............................110
VÝMENA KOLESA.............................116
Súprava „Fix&Go Automatic”. . .....................120
NÚDZOVÉ ŠTARTOVANIE........................123
SYSTÉM BLOKOVANIA PALIVA.....................124
PREVODOVKA ALFA TCT - VYTIAHNUTIE KĽÚČA..........124
ŤAHANIE VOZIDLA............................126

NÚDZOVÉ SVETLÁ
108)
Fungovanie
Svetlá zapnete/vypnete stlačením
vypínača 1 obr. 76.
Pri zapnutých svetlách sa na
prístrojovom paneli rozsvietia kontrolky
a.
Núdzové zabrzdenie
Pri núdzovom zabrzdení sa automaticky
rozsvietia núdzové svetlá a na
prístrojovej doske sa rozsvietia kontrolky
a.
Svetlá sa vypnú automaticky v momente,
keď brzdenie už nemá núdzový charakter.
POZOR!
108)Použitie núdzových svetiel upravujú
dopravné predpisy tej ktorej krajiny, kde sa
nachádzate: dodržiavajte ich.
VÝMENA ŽIAROVKY
109) 110) 111)
27)
VŠEOBECNÉ POKYNY
Ak žiarovka nefunguje, pred jej
výmenou overte, či kontakty nie sú
zoxidované a či je neporušená príslušná
poistka: umiestnenie poistiek nájdete
v odseku „Výmena poistiek" v tejto
kapitole;
vypálené žiarovky musia byť
nahradené žiarovkami toho istého typu
a výkonu;
po výmene žiarovky svetlometov vždy
overte jej správne smerovanie;
UPOZORNENIE Keď je vonku chladné
alebo vlhké počasie alebo je po silnom
daždi alebo je auto po umývaní, povrch
reflektorov alebo zadných svetiel sa
môže zahmliť a/alebo sa vytvoria
kvapôčky v dôsledku kondenzácie na
vnútornej strane. Ide o prirodzený jav,
zapríčinený rozdielnou teplotou
a vlhkosťou vnútrajška a vonkajška skla,
to však neznamená chybu a neovplyvňuje
normálne fungovanie osvetľovacieho
zariadenia. Zahmlenie sa rýchlo stratí po
rozsvietení svetiel, počnúc stredom
difúzora, postupujúc k okrajom.
76A0J0028C
104
NÚDZOVÝ STAV

TYPY ŽIAROVIEK
Na vozidle sú namontované nasledujúce typy žiaroviek:
Celosklenené žiarovky:(typ A) sú iba zatlačené. Ak ich chcete vytiahnuť,
je potrebné ich potrebné ťahať.
Žiarovky s bajonetovým upnutím:(typ B) pre ich vybratie je potrebné
chytiť žiarovku, otáčať ňou proti smeru hodinových ručičiek a potom ju
vybrať.
Valcové žiarovky:(typ C) pri ich vybratí musíte uvoľniť príslušné
kontakty.
Halogénové žiarovky:(typ D) pri vyberaní žiarovky uvoľnite blokovaciu
pružinu z osadenia.
Halogénové žiarovky:(typ E) pri vyberaní žiarovky uvoľnite blokovaciu
pružinu z osadenia.
105

Žiarovky Typ Výkon Ref. obrázok
Predné obrysové/denné prevádzkové svetlá (DRL) W21/5W 5/21W A
Zadné obrysové LED – –
Stretávacie H7 55
WD
Diaľkové svetlá H1 55 W D
Predné smerovky modul 24W 24W B
Zadné smerovky P21W 21 W B
Bočné smerovky WY5W 5 W A
Stop LED – –
3. brzdové svetlo LED – –
Osvetlenie značky W5W 5 W A
Hmlové svetlomety H1 55 W E
Zadné hmlové svetlo P21W 21 W B
Spiatočka P21W 21 W B
Predné stropné svetlo C10W 10 W C
Stropné svetlo batožinového priestoru W5W 5 W A
Svetlo v odkladacej skrinke C5W 5 W C
Stropné svetlo na osvetlenie nástupného priestoru (kde je
k dispozícii)W5W 5 W A
UPOZORNENIE
27)Halogénové žiarovky sa smú chytať len za kovovú časť. Ak sa dostane do kontaktu s prstami sklenená časť, zníži sa intenzita žiarenia a môže sa
znížiť aj trvácnosť žiarovky. V prípade náhodného kontaktu poutierajte sklo látkou navlhčenou v alkohole a nechajte ho uschnúť.
106
NÚDZOVÝ STAV

POZOR!
109)Zmeny alebo opravy na elektrickom zariadení, vykonané nesprávnym spôsobom a bez dodržania technických vlastností zariadenia, môžu
spôsobiť nesprávne fungovanie a riziko požiaru.
110)Halogénové žiarovky obsahujú stlačený plyn, v prípade rozbitia je možné, že vyletia kúsky skla.
111)Z dôvodu vyššieho napájacieho napätia musí prípadnú výmenu plynovej výbojky (Bi-Xenón) uskutočniť iba špecializovaný pracovník:
nebezpečenstvo smrti! Obráťte sa na servisnú sieť Alfa Romeo.
107

VÝMENA VONKAJŠEJ
ŽIAROVKY
PREDNÉ SVETELNÉ JEDNOTKY
Obsahujú žiarovky obrysových/denných
prevádzkových svetiel (D.R.L.),
stretávacích svetiel, diaľkových svetiel
a smerových svetiel. Rozmiestnenie
žiaroviek je nasledujúce obr. 77:
1: Obrysové svetlá/denné svetlá
a diaľkové svetlá
2: Stretávacie svetlá
3: Smerové svetlá
OBRYSOVÉ SVETLÁ / DENNÉ
PREVÁDZKOVÉ SVETLÁ (DRL)
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odoberte kryt 1 prednej svetelnej
jednotky (pozrite si predchádzajúci
odsek);
vytiahnite objímku 2 obr. 78,vytiahnite žiarovku a vymeňte ju;
namontujte späť objímku
2 a skontrolujte správne uchytenie;
namontujte späť kryt 1 prednej
svetelnej jednotky.
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odoberte kryt 1 prednej svetelnej
jednotky (pozrite si predchádzajúci
odsek);
vytiahnite objímku 3 obr. 79,
vytiahnite žiarovku a vymeňte ju;
namontujte späť objímku
3 a skontrolujte správne uchytenie;
namontujte späť kryt 1 prednej
svetelnej jednotky.
STRETÁVACIE SVETLÁ(verzie vybavené žiarovkami)
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odoberte kryt 2 prednej svetelnej
jednotky (pozrite si odsek „Predné
svetelné jednotky”);
odoberte ochranný kryt 1
obr. 80 žiarovky;
vytiahnite žiarovku a vymeňte ju;
namontujte späť objímku žiarovky
a skontrolujte správne uchytenie;
namontujte späť kryt 2 prednej
svetelnej jednotky.77A0J0021C
78A0J0041C
79A0J0041C
108
NÚDZOVÝ STAV

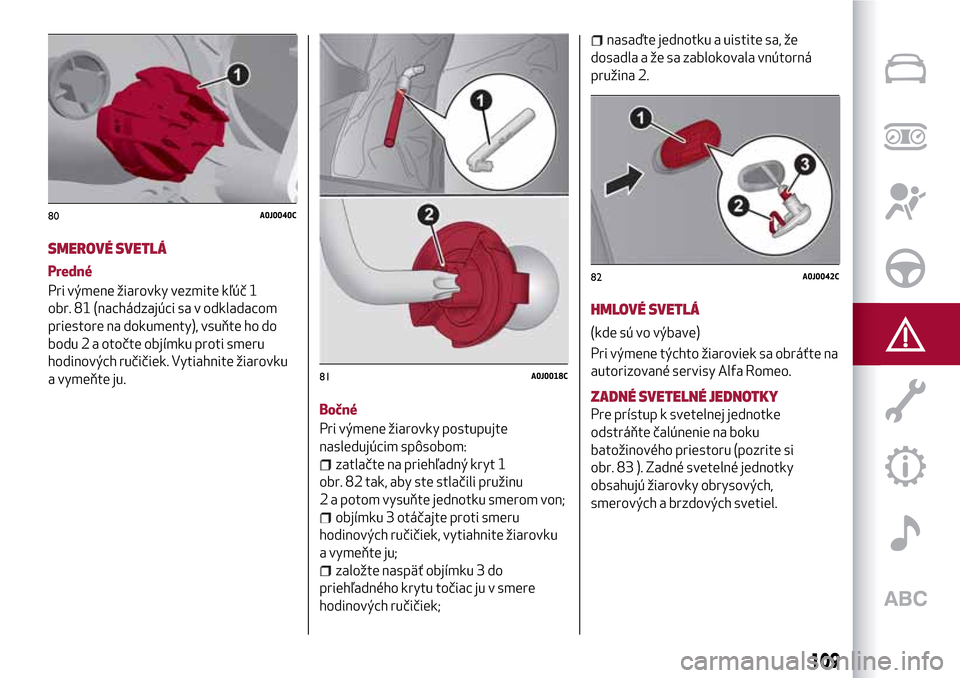

SMEROVÉ SVETLÁ
Predné
Pri výmene žiarovky vezmite kľúč 1
obr. 81 (nachádzajúci sa v odkladacom
priestore na dokumenty), vsuňte ho do
bodu 2 a otočte objímku proti smeru
hodinových ručičiek. Vytiahnite žiarovku
a vymeňte ju.
Bočné
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
zatlačte na priehľadný kryt 1
obr. 82 tak, aby ste stlačili pružinu
2 a potom vysuňte jednotku smerom von;
objímku 3 otáčajte proti smeru
hodinových ručičiek, vytiahnite žiarovku
a vymeňte ju;
založte naspäť objímku 3 do
priehľadného krytu točiac ju v smere
hodinových ručičiek;
nasaďte jednotku a uistite sa, že
dosadla a že sa zablokovala vnútorná
pružina 2.
HMLOVÉ SVETLÁ
(kde sú vo výbave)
Pri výmene týchto žiaroviek sa obráťte na
autorizované servisy Alfa Romeo.
ZADNÉ SVETELNÉ JEDNOTKY
Pre prístup k svetelnej jednotke
odstráňte čalúnenie na boku
batožinového priestoru (pozrite si
obr. 83 ). Zadné svetelné jednotky
obsahujú žiarovky obrysových,
smerových a brzdových svetiel.
80A0J0040C
81A0J0018C
82A0J0042C
109

Smerové svetlá
Pri výmene žiarovky nadvihnite čalúnenie
na boku batožinového priestoru, otočte
objímku 1 obr. 83 a vymeňte samotnú
žiarovku.
Obrysové svetlá / brzdové svetlá
Sú to diódové svetlá. Pri výmene sa
obráťte na autorizované servisy Alfa
Romeo.
ZADNÉ HMLOVÉ / CÚVACIE SVETLÁ
Pri výmene žiaroviek zadných hmlových 1
obr. 84 alebo cúvacích svetiel 2 sa
obráťte na autorizované servisy Alfa
Romeo.
TRETIE BRZDOVÉ SVETLÁ
Sú to LED svetlá a sú umiestnené na
dverách batožinového priestoru. Pri
výmene sa obráťte na autorizované
servisy Alfa Romeo.
OSVETLENIE ZNAČKY
Pri výmene žiaroviek postupujte
nasledovne:
odmontujte svetelné jednotky značky
1
otočte v smere hodinových ručičiek
objímku 2 obr. 86, vytiahnite žiarovku
3 a vymeňte ju.
VÝMENA POISTIEK
VŠEOBECNÉ INFORMÁCIE
112) 113) 114) 115) 116)
28)
Poistky chránia elektrický obvod
v prípade poruchy alebo nesprávneho
zásahu do zariadenia.
83A0J0043C84A0J0044C85A0J0046C
86A0J0045C
110
NÚDZOVÝ STAV
