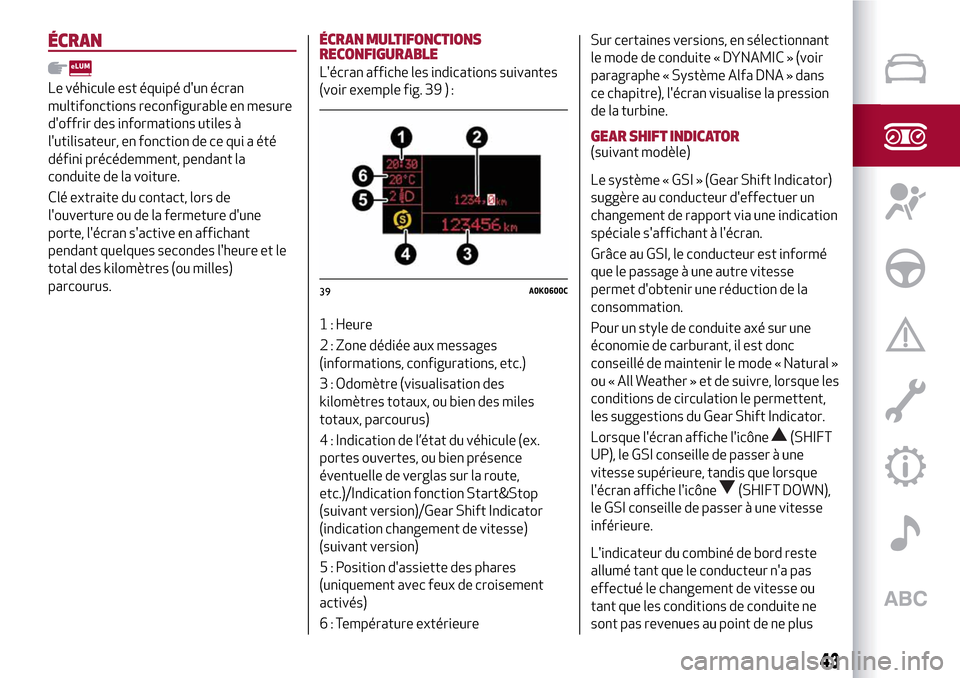

ÉCRAN
Le véhicule est équipé d'un écran
multifonctions reconfigurable en mesure
d'offrir des informations utiles à
l'utilisateur, en fonction de ce qui a été
défini précédemment, pendant la
conduite de la voiture.
Clé extraite du contact, lors de
l'ouverture ou de la fermeture d'une
porte, l'écran s'active en affichant
pendant quelques secondes l'heure et le
total des kilomètres (ou milles)
parcourus.
ÉCRAN MULTIFONCTIONS
RECONFIGURABLE
L'écran affiche les indications suivantes
(voir exemple fig. 39 ) :
1 : Heure
2 : Zone dédiée aux messages
(informations, configurations, etc.)
3 : Odomètre (visualisation des
kilomètres totaux, ou bien des miles
totaux, parcourus)
4 : Indication de l’état du véhicule (ex.
portes ouvertes, ou bien présence
éventuelle de verglas sur la route,
etc.)/Indication fonction Start&Stop
(suivant version)/Gear Shift Indicator
(indication changement de vitesse)
(suivant version)
5 : Position d'assiette des phares
(uniquement avec feux de croisement
activés)
6 : Température extérieureSur certaines versions, en sélectionnant
le mode de conduite « DYNAMIC » (voir
paragraphe « Système Alfa DNA » dans
ce chapitre), l'écran visualise la pression
de la turbine.
GEAR SHIFT INDICATOR(suivant modèle)
Le système « GSI » (Gear Shift Indicator)
suggère au conducteur d'effectuer un
changement de rapport via une indication
spéciale s'affichant à l'écran.
Grâce au GSI, le conducteur est informé
que le passage à une autre vitesse
permet d'obtenir une réduction de la
consommation.
Pour un style de conduite axé sur une
économie de carburant, il est donc
conseillé de maintenir le mode « Natural »
ou « All Weather » et de suivre, lorsque les
conditions de circulation le permettent,
les suggestions du Gear Shift Indicator.
Lorsque l'écran affiche l'icône
(SHIFT
UP), le GSI conseille de passer à une
vitesse supérieure, tandis que lorsque
l'écran affiche l'icône
(SHIFT DOWN),
le GSI conseille de passer à une vitesse
inférieure.
L'indicateur du combiné de bord reste
allumé tant que le conducteur n'a pas
effectué le changement de vitesse ou
tant que les conditions de conduite ne
sont pas revenues au point de ne plus
39A0K0600C
43

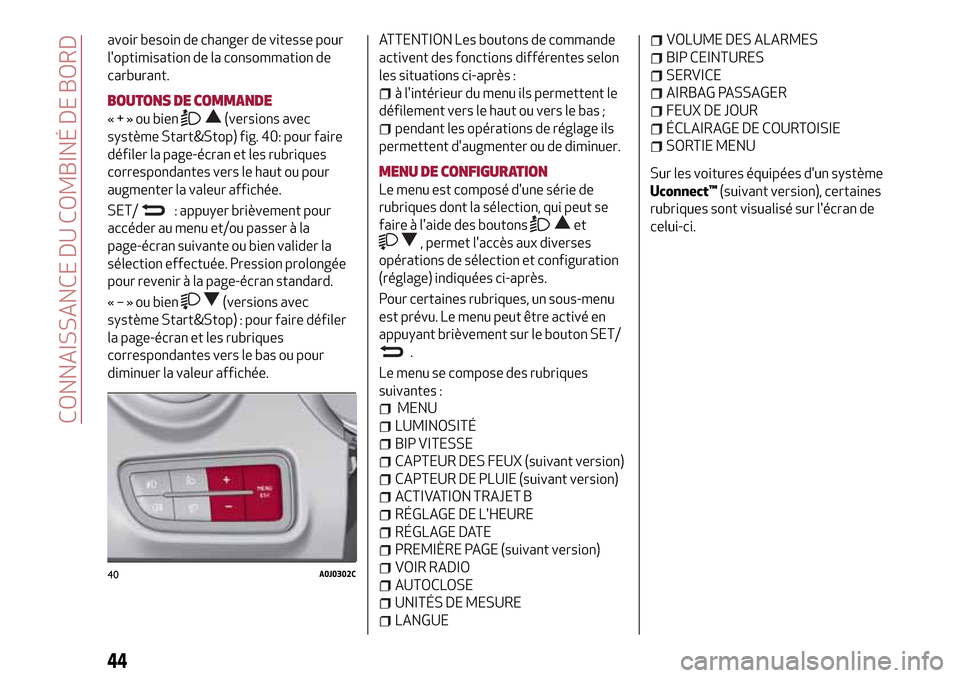

avoir besoin de changer de vitesse pour
l'optimisation de la consommation de
carburant.
BOUTONS DE COMMANDE
«+»oubien(versions avec
système Start&Stop) fig. 40: pour faire
défiler la page-écran et les rubriques
correspondantes vers le haut ou pour
augmenter la valeur affichée.
SET/
: appuyer brièvement pour
accéder au menu et/ou passer à la
page-écran suivante ou bien valider la
sélection effectuée. Pression prolongée
pour revenir à la page-écran standard.
«–»oubien
(versions avec
système Start&Stop) : pour faire défiler
la page-écran et les rubriques
correspondantes vers le bas ou pour
diminuer la valeur affichée.
ATTENTION Les boutons de commande
activent des fonctions différentes selon
les situations ci-après :
à l'intérieur du menu ils permettent le
défilement vers le haut ou vers le bas ;
pendant les opérations de réglage ils
permettent d'augmenter ou de diminuer.
MENU DE CONFIGURATION
Le menu est composé d'une série de
rubriques dont la sélection, qui peut se
faire à l'aide des boutons
et
, permet l'accès aux diverses
opérations de sélection et configuration
(réglage) indiquées ci-après.
Pour certaines rubriques, un sous-menu
est prévu. Le menu peut être activé en
appuyant brièvement sur le bouton SET/
.
Le menu se compose des rubriques
suivantes :
MENU
LUMINOSITÉ
BIP VITESSE
CAPTEUR DES FEUX (suivant version)
CAPTEUR DE PLUIE (suivant version)
ACTIVATION TRAJET B
RÉGLAGE DE L'HEURE
RÉGLAGE DATE
PREMIÈRE PAGE (suivant version)
VOIR RADIO
AUTOCLOSE
UNITÉS DE MESURE
LANGUE
VOLUME DES ALARMES
BIP CEINTURES
SERVICE
AIRBAG PASSAGER
FEUX DE JOUR
ÉCLAIRAGE DE COURTOISIE
SORTIE MENU
Sur les voitures équipées d'un système
Uconnect™(suivant version), certaines
rubriques sont visualisé sur l'écran de
celui-ci.
40A0J0302C
44

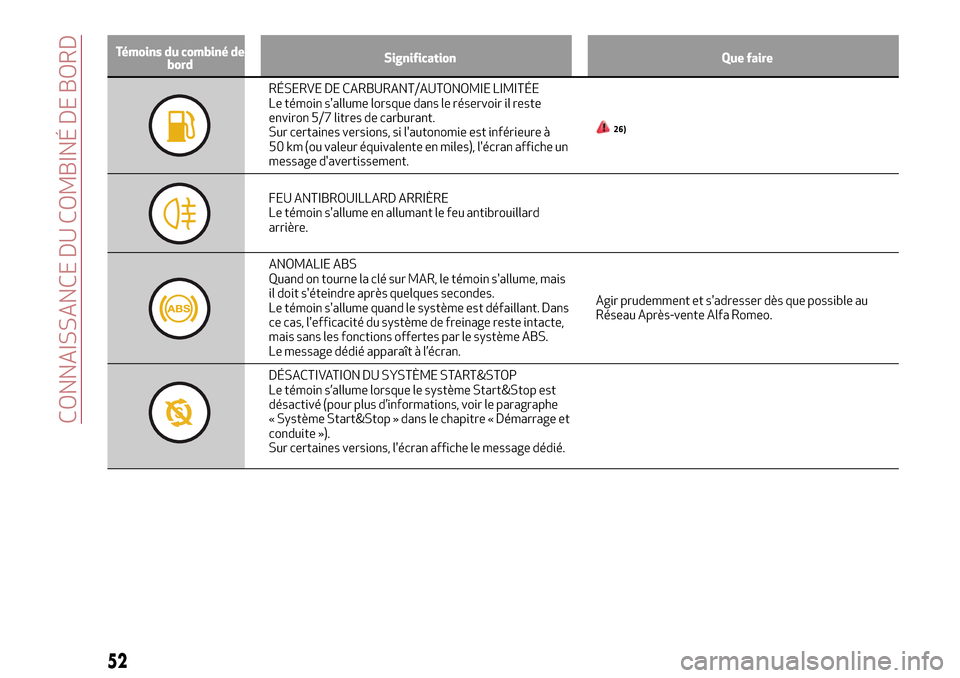

CONNAISSANCE DU COMBINÉ DE BORD

Témoins du combiné de
bordSignification Que faire
RÉSERVE DE CARBURANT/AUTONOMIE LIMITÉE
Le témoin s'allume lorsque dans le réservoir il reste
environ 5/7 litres de carburant.
Sur certaines versions, si l'autonomie est inférieure à
50 km (ou valeur équivalente en miles), l'écran affiche un
message d'avertissement.
26)
FEU ANTIBROUILLARD ARRIÈRE
Le témoin s'allume en allumant le feu antibrouillard
arrière.
ANOMALIE ABS
Quand on tourne la clé sur MAR, le témoin s'allume, mais
il doit s'éteindre après quelques secondes.
Le témoin s'allume quand le système est défaillant. Dans
ce cas, l'efficacité du système de freinage reste intacte,
mais sans les fonctions offertes par le système ABS.
Le message dédié apparaît à l’écran.Agir prudemment et s'adresser dès que possible au
Réseau Après-vente Alfa Romeo.
DÉSACTIVATION DU SYSTÈME START&STOP
Le témoin s’allume lorsque le système Start&Stop est
désactivé (pour plus d’informations, voir le paragraphe
« Système Start&Stop » dans le chapitre « Démarrage et
conduite »).
Sur certaines versions, l'écran affiche le message dédié.
52

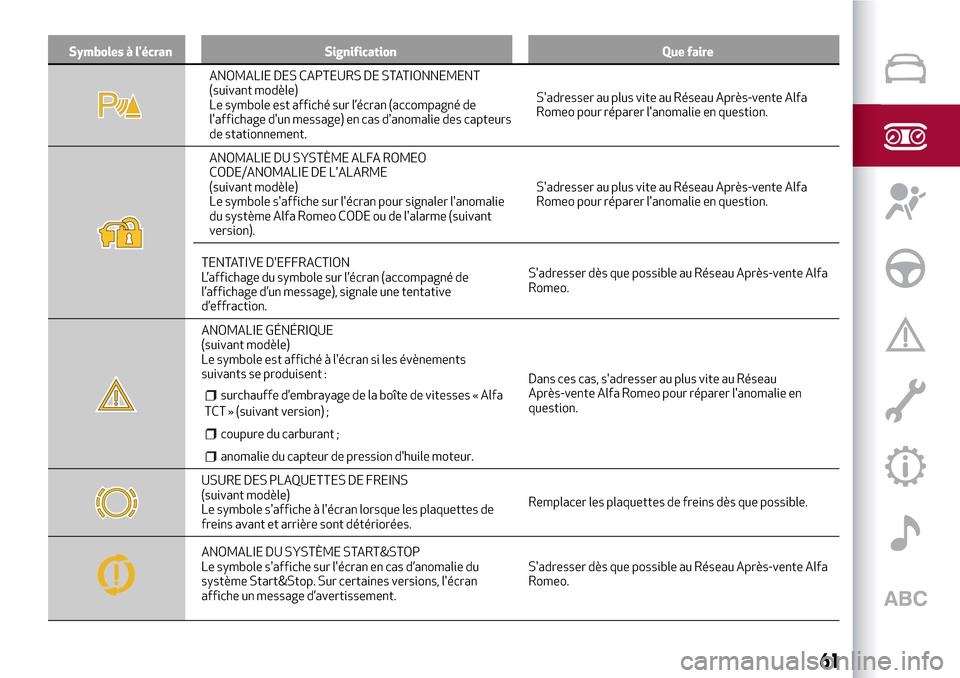

CONNAISSANCE DU COMBINÉ DE BORD

Symboles à l'écran Signification Que faire
ANOMALIE DES CAPTEURS DE STATIONNEMENT
(suivant modèle)
Le symbole est affiché sur l’écran (accompagné de
l'affichage d'un message) en cas d'anomalie des capteurs
de stationnement.S'adresser au plus vite au Réseau Après-vente Alfa
Romeo pour réparer l'anomalie en question.
ANOMALIE DU SYSTÈME ALFA ROMEO
CODE/ANOMALIE DE L'ALARME
(suivant modèle)
Le symbole s'affiche sur l'écran pour signaler l'anomalie
du système Alfa Romeo CODE ou de l'alarme (suivant
version).S'adresser au plus vite au Réseau Après-vente Alfa
Romeo pour réparer l'anomalie en question.
TENTATIVE D'EFFRACTION
L’affichage du symbole sur l’écran (accompagné de
l’affichage d’un message), signale une tentative
d’effraction.S'adresser dès que possible au Réseau Après-vente Alfa
Romeo.
ANOMALIE GÉNÉRIQUE
(suivant modèle)
Le symbole est affiché à l'écran si les évènements
suivants se produisent :
surchauffe d’embrayage de la boîte de vitesses « Alfa
TCT » (suivant version) ;
coupure du carburant ;
anomalie du capteur de pression d'huile moteur.
Dans ces cas, s'adresser au plus vite au Réseau
Après-vente Alfa Romeo pour réparer l'anomalie en
question.
USURE DES PLAQUETTES DE FREINS
(suivant modèle)
Le symbole s'affiche à l'écran lorsque les plaquettes de
freins avant et arrière sont détériorées.Remplacer les plaquettes de freins dès que possible.
ANOMALIE DU SYSTÈME START&STOP
Le symbole s'affiche sur l'écran en cas d’anomalie du
système Start&Stop. Sur certaines versions, l'écran
affiche un message d’avertissement.S'adresser dès que possible au Réseau Après-vente Alfa
Romeo.
61

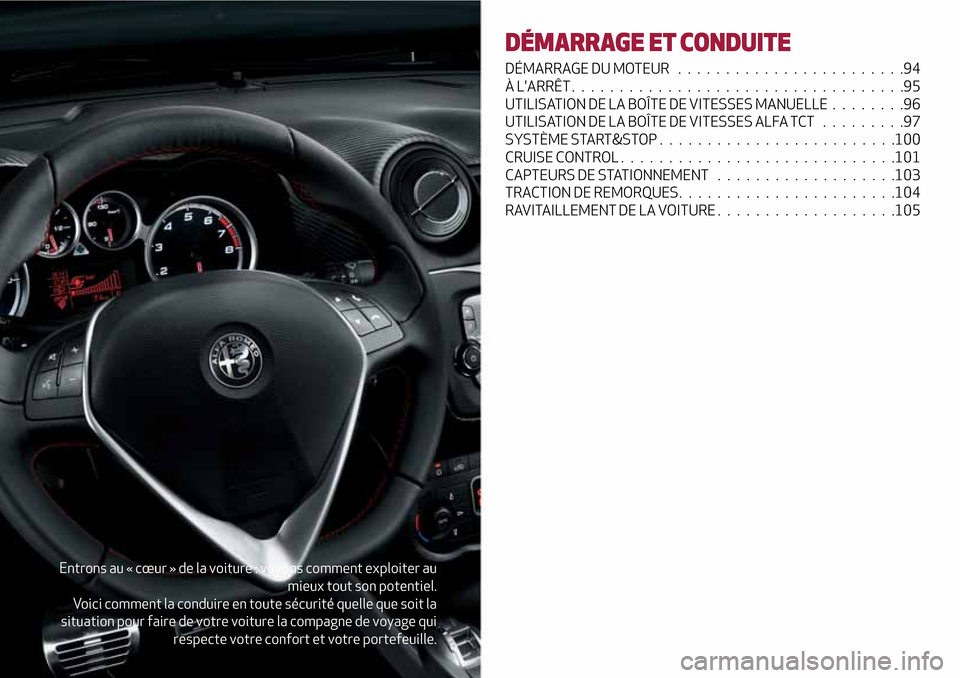

Entrons au « cœur » de la voiture : voyons comment exploiter au
mieux tout son potentiel.
Voici comment la conduire en toute sécurité quelle que soit la
situation pour faire de votre voiture la compagne de voyage qui
respecte votre confort et votre portefeuille.
DÉMARRAGE ET CONDUITE
DÉMARRAGE DU MOTEUR........................94
À L'ARRÊT...................................95
UTILISATION DE LA BOÎTE DE VITESSES MANUELLE........96
UTILISATION DE LA BOÎTE DE VITESSES ALFA TCT.........97
SYSTÈME START&STOP.........................100
CRUISE CONTROL.............................101
CAPTEURS DE STATIONNEMENT...................103
TRACTION DE REMORQUES.......................104
RAVITAILLEMENT DE LA VOITURE...................105

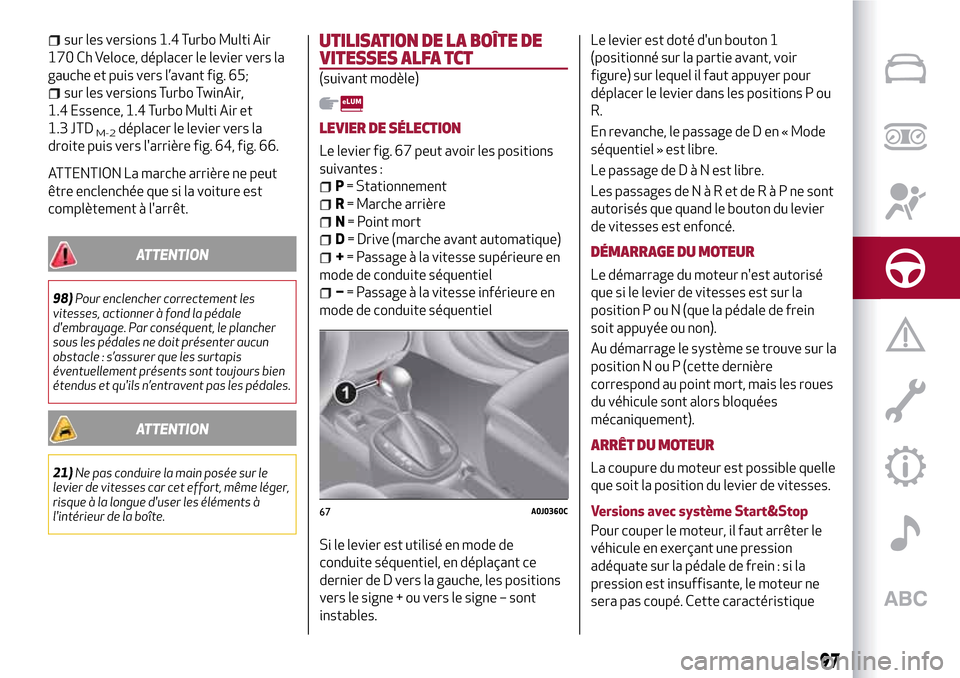

sur les versions 1.4 Turbo Multi Air
170 Ch Veloce, déplacer le levier vers la
gauche et puis vers l’avant fig. 65;
sur les versions Turbo TwinAir,
1.4 Essence, 1.4 Turbo Multi Air et
1.3 JTD
M-2déplacer le levier vers la
droite puis vers l'arrière fig. 64, fig. 66.
ATTENTION La marche arrière ne peut
être enclenchée que si la voiture est
complètement à l'arrêt.
ATTENTION
98)Pour enclencher correctement les
vitesses, actionner à fond la pédale
d'embrayage. Par conséquent, le plancher
sous les pédales ne doit présenter aucun
obstacle : s’assurer que les surtapis
éventuellement présents sont toujours bien
étendus et qu'ils n’entravent pas les pédales.
ATTENTION
21)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même léger,
risque à la longue d'user les éléments à
l'intérieur de la boîte.
UTILISATION DE LA BOÎTE DE
VITESSES ALFA TCT
(suivant modèle)
LEVIER DE SÉLECTION
Le levier fig. 67 peut avoir les positions
suivantes :
P= Stationnement
R= Marche arrière
N= Point mort
D= Drive (marche avant automatique)
+= Passage à la vitesse supérieure en
mode de conduite séquentiel
−= Passage à la vitesse inférieure en
mode de conduite séquentiel
Si le levier est utilisé en mode de
conduite séquentiel, en déplaçant ce
dernier de D vers la gauche, les positions
vers le signe + ou vers le signe – sont
instables.Le levier est doté d'un bouton 1
(positionné sur la partie avant, voir
figure) sur lequel il faut appuyer pour
déplacer le levier dans les positions P ou
R.
En revanche, le passage de D en « Mode
séquentiel » est libre.
Le passage deDàNestlibre.
Les passages deNàRetdeRàPnesont
autorisés que quand le bouton du levier
de vitesses est enfoncé.
DÉMARRAGE DU MOTEUR
Le démarrage du moteur n'est autorisé
que si le levier de vitesses est sur la
position P ou N (que la pédale de frein
soit appuyée ou non).
Au démarrage le système se trouve sur la
position N ou P (cette dernière
correspond au point mort, mais les roues
du véhicule sont alors bloquées
mécaniquement).
ARRÊT DU MOTEUR
La coupure du moteur est possible quelle
que soit la position du levier de vitesses.
Versions avec système Start&Stop
Pour couper le moteur, il faut arrêter le
véhicule en exerçant une pression
adéquate sur la pédale de frein : si la
pression est insuffisante, le moteur ne
sera pas coupé. Cette caractéristique
67A0J0360C
97

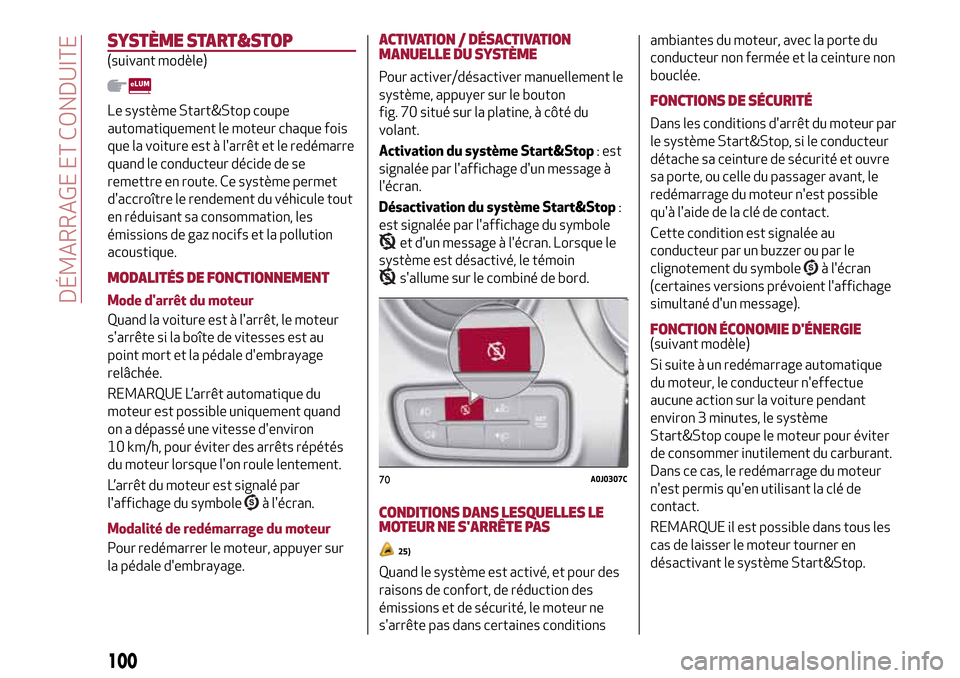

SYSTÈME START&STOP
(suivant modèle)
Le système Start&Stop coupe
automatiquement le moteur chaque fois
que la voiture est à l'arrêt et le redémarre
quand le conducteur décide de se
remettre en route. Ce système permet
d'accroître le rendement du véhicule tout
en réduisant sa consommation, les
émissions de gaz nocifs et la pollution
acoustique.
MODALITÉS DE FONCTIONNEMENT
Mode d'arrêt du moteur
Quand la voiture est à l'arrêt, le moteur
s'arrête si la boîte de vitesses est au
point mort et la pédale d'embrayage
relâchée.
REMARQUE L’arrêt automatique du
moteur est possible uniquement quand
on a dépassé une vitesse d'environ
10 km/h, pour éviter des arrêts répétés
du moteur lorsque l'on roule lentement.
L’arrêt du moteur est signalé par
l'affichage du symbole
à l'écran.
Modalité de redémarrage du moteur
Pour redémarrer le moteur, appuyer sur
la pédale d'embrayage.
ACTIVATION / DÉSACTIVATION
MANUELLE DUSYSTÈME
Pour activer/désactiver manuellement le
système, appuyer sur le bouton
fig. 70 situé sur la platine, à côté du
volant.
Activation du système Start&Stop: est
signalée par l'affichage d'un message à
l'écran.
Désactivation du système Start&Stop:
est signalée par l'affichage du symbole
et d'un message à l'écran. Lorsque le
système est désactivé, le témoin
s'allume sur le combiné de bord.
CONDITIONS DANS LESQUELLES LE
MOTEUR NE S'ARRÊTE PAS
25)
Quand le système est activé, et pour des
raisons de confort, de réduction des
émissions et de sécurité, le moteur ne
s'arrête pas dans certaines conditionsambiantes du moteur, avec la porte du
conducteur non fermée et la ceinture non
bouclée.
FONCTIONS DE SÉCURITÉ
Dans les conditions d'arrêt du moteur par
le système Start&Stop, si le conducteur
détache sa ceinture de sécurité et ouvre
sa porte, ou celle du passager avant, le
redémarrage du moteur n'est possible
qu'à l'aide de la clé de contact.
Cette condition est signalée au
conducteur par un buzzer ou par le
clignotement du symbole
à l'écran
(certaines versions prévoient l'affichage
simultané d'un message).
FONCTION ÉCONOMIE D'ÉNERGIE(suivant modèle)
Si suite à un redémarrage automatique
du moteur, le conducteur n'effectue
aucune action sur la voiture pendant
environ 3 minutes, le système
Start&Stop coupe le moteur pour éviter
de consommer inutilement du carburant.
Dans ce cas, le redémarrage du moteur
n'est permis qu'en utilisant la clé de
contact.
REMARQUE il est possible dans tous les
cas de laisser le moteur tourner en
désactivant le système Start&Stop.
70A0J0307C
100
DÉMARRAGE ET CONDUITE

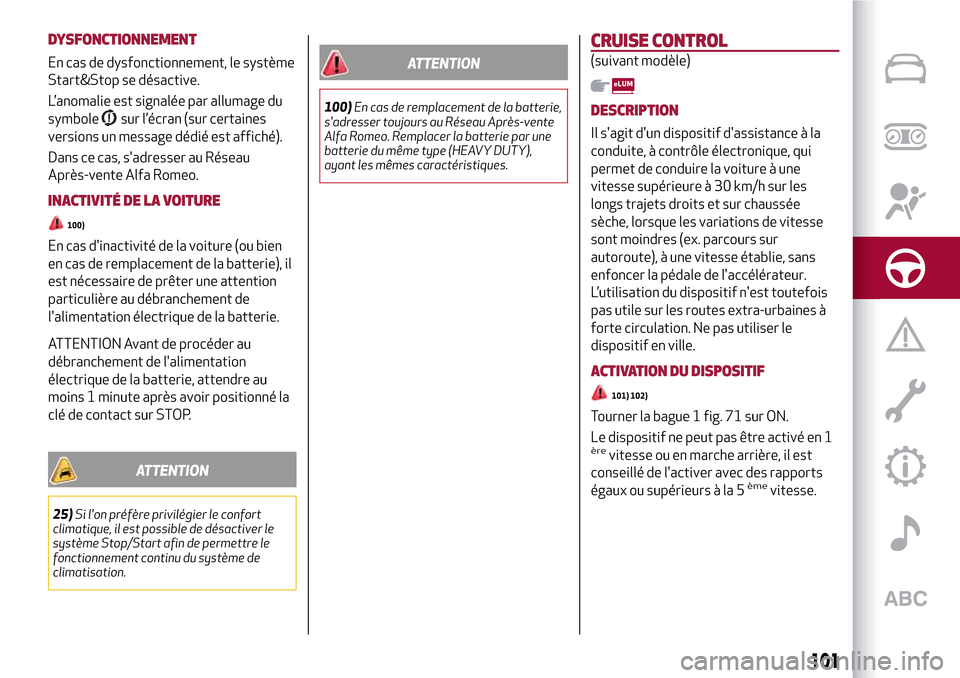

DYSFONCTIONNEMENT
En cas de dysfonctionnement, le système
Start&Stop se désactive.
L’anomalie est signalée par allumage du
symbole
sur l’écran (sur certaines
versions un message dédié est affiché).
Dans ce cas, s'adresser au Réseau
Après-vente Alfa Romeo.
INACTIVITÉ DE LA VOITURE
100)
En cas d'inactivité de la voiture (ou bien
en cas de remplacement de la batterie), il
est nécessaire de prêter une attention
particulière au débranchement de
l'alimentation électrique de la batterie.
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir positionné la
clé de contact sur STOP.
ATTENTION
25)Si l'on préfère privilégier le confort
climatique, il est possible de désactiver le
système Stop/Start afin de permettre le
fonctionnement continu du système de
climatisation.
ATTENTION
100)En cas de remplacement de la batterie,
s'adresser toujours au Réseau Après-vente
Alfa Romeo. Remplacer la batterie par une
batterie du même type (HEAVY DUTY),
ayant les mêmes caractéristiques.
CRUISE CONTROL
(suivant modèle)
DESCRIPTION
Il s'agit d'un dispositif d'assistance à la
conduite, à contrôle électronique, qui
permet de conduire la voiture à une
vitesse supérieure à 30 km/h sur les
longs trajets droits et sur chaussée
sèche, lorsque les variations de vitesse
sont moindres (ex. parcours sur
autoroute), à une vitesse établie, sans
enfoncer la pédale de l'accélérateur.
L’utilisation du dispositif n'est toutefois
pas utile sur les routes extra-urbaines à
forte circulation. Ne pas utiliser le
dispositif en ville.
ACTIVATION DU DISPOSITIF
101) 102)
Tourner la bague 1 fig. 71 sur ON.
Le dispositif ne peut pas être activé en 1
èrevitesse ou en marche arrière, il est
conseillé de l'activer avec des rapports
égaux ou supérieurs à la 5
èmevitesse.
101
