2017 Alfa Romeo Giulietta ESP

ČTĚTE V KAŽDÉM PŘÍPADĚ
ČERPÁNÍ PALIVABenzínové motory: do vozidla čerpejte pouze bezolovnatý benzín s oktanovým číslem (RON) nejméně 95 podle evropské normy EN 228.Dieselové
motory: Do vozidla tankujte výhradně motorovou naftu podle evropské normy EN 590. Používáním jiných pohonných hmot nebo palivových směsí se
může nenapravitelně poškodit motor a záruka na vozidlo pozbýt platnosti.Tankování LPG: Do vozidla tankujte výhradně LPG pro motorová vozidla
vyhovující evropské specifikaci EN 589. Používáním jiných pohonných hmot nebo palivových směsí se může nenapravitelně poškodit motor a záruka
na vozidlo pozbýt platnosti.
STARTOVÁNÍ MOTORU
Benzínové motory: zkontrolujte, zda je parkovací brzda zatažená, řadicí pákou zařaďte neutrál, sešlápněte na doraz spojkový pedál, bez sešlápnutí
pedálu akcelerace otočte klíčkem zapalování na AVV a uvolněte jej, jakmile motor naskočí.Dieselové motory: otočte klíčkem zapalování na MAR a
vyčkejte, až zhasne ikona
i kontrolka. Otočte klíčkem zapalování na AVV a uvolněte jej, jakmile motor naskočí.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH LÁTEK
S motorem v chodu se katalyzátor zahřívá na vysoké teploty. Proto neparkujte s vozidlem na trávě, suchém listí, jehličí nebo jiném hořlavém
materiálu: nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje komponenty ovlivňující emise.
PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže po zakoupení vozidla chcete nechat doinstalovat zařízení, která vyžadují elektrické napájení (s rizikem postupného vybití baterie), vyhledejte
autorizovaný servis Alfa Romeo, kde vyhodnotí celkovou spotřebu elektrického proudu a prověří, zda elektrická soustava vozidla snese požadovanou
zátěž.
PLÁNOVANÁ ÚDRŽBA
Plánovanou údržbou dlouhodobě zajistíte zachování výkonnosti vozidla, bezpečnostních charakteristik respektování ochrany přírody a nízké
provozní náklady.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ
… naleznete důležité informace, rady a upozornění ohledně správného používání, bezpečné jízdy a péče o vozidlo. Zvláštní pozornost věnujte
symbolům(bezpečnost osob), (ochrana životního prostředí)(neporušenost vozidla).

OKNA, ELEKTRICKY OVLÁDANÁ
Fungují po otočení klíčku zapalování do
polohy MAR a ještě asi tři minuty po
otočení klíčku zapalování do polohy
STOP; fungují také po vyjmutí klíčku ze
zapalování po otevření jedněch předních
dveří.
Ovládací tlačítka se nacházejí na osazení
dveřních panelů obr. 25 (z panelu na
straně řidiče je možné ovládat všechna
okna).
Ochrana proti skřípnutí
Systém je opatřen zařízením proti
skřípnutí, který se spíná při ovládání
předních oken. Ochrana proti skřípnutí
umožňuje detekovat případnou překážku
při zavírání okna, přerušit pohyb okna a v
závislosti na poloze okna obrátit jeho
pohyb.
13)
OVLÁDAČE
Přední dveře na straně řízení
1: otevření/zavření předního levého
okna; “plynulý automatický” pohyb při
otevírání/zavírání okna;
2: otevření/zavření předního pravého
okna; “plynulý automatický” pohyb při
otevírání/zavírání okna;
3: otevření/zavření zadního pravého
okna (u příslušných verzí); “plynulý
automatický” pohyb při otevírání/zavírání
okna;
4: otevření/zavření zadního levého
okna, (je-li součástí výbavy vozidla);
“plynulý automatický” pohyb při
otevírání/zavírání okna;
5: zapnutí/vypnutí ovládačů oken v
zadních dveřích.Přední dveře na straně spolucestujícího
Na straně spolucestujícího je tlačítko pro
otevření/zavření příslušného okna
automatickým plynulým pohybem.
Inicializace systému ovládání oken
Po případném odpojení akumulátoru
nebo přerušení pojistky je nutno
fungování systém znovu inicializovat.
Postup při inicializaci:
okno, které se má inicializovat,
zavřete manuálně do horní koncové
polohy;
po úplném zavření podržte spínač v
poloze pro zavírání ještě nejméně
1 sekundu.
U některých verzí je nutno po výpadku
napájení řídicích jednotek (při výměně
nebo odpojení baterie a výměně pojistek
řídicích jednotek ovládačů oken)
resetovat automatiku ovládání těchto
oken.
Reset se musí provádět se zavřenými
dveřmi dále uvedeným postupem:
spustit okno ve dveřích na straně
řízení úplně dolů a po dosažení koncové
polohy podržet ovládací tlačítko alespoň
3 sekundy (spodní doraz);
vytáhnout okno ve dveřích na straně
řízení úplně nahoru a po dosažení
koncové polohy podržet ovládací tlačítko
alespoň 3 sekundy (horní doraz);
stejným způsobem proveďte body 1 a
2 i u dveří řidiče;
25A0K0581C
26
SEZNÁMENÍ S VOZIDLEM

Kontrolky na
přístrojové desceVýznam Co dělat
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu nebo
nedostupnost systému EBD. V takovém případě by se
prudkým brzděním mohla předčasně zablokovat zadní
kola a vozidlo by mohlo vybočit ze směru jízdy.S nejvyšší opatrností jeďte bez prodlení do nejbližšího
autorizovaného servisu Alfa Romeo a nechejte soustavu
zkontrolovat.
ZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
22) 23)
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Není-li ve stojícím vozidle zapnutý bezpečnostní pás na
straně řidiče, kontrolka se rozsvítí trvale.
V jedoucím vozidle blikání kontrolky a zvuková výstraha
signalizují nesprávné zapnutí bezpečnostních pásů
předních sedadel.Pro vypnutí zvukové výstrahy S.B.R.(Seat Belt Reminder)
natrvalo se obraťte na autorizovaný servis Alfa Romeo.
Systém lze znovu aktivovat v nastavovacím menu.
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

35)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit jízdu
dané přilnavosti.
36)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
37)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
38)Schopnosti systému ABS nesmíte nikdy
prověřovat neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a ostatních.
39)Pro správné fungování systému ABS je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly
předepsaného typu a velikosti.
40)Systém ASR nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
41)Systém ASR nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
42)Schopnosti systému ASR nesmíte nikdy
prověřovat neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a ostatních.
43)Systém HBA nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
44)Systém HBA nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.45)Schopnosti systému HBA nesmíte nikdy
testovat nezodpovědným a riskantním
způsobem, jimž se ohrozí bezpečnost řidiče,
cestujících ve vozidle a ostatních účastníků
silničního provozu.
46)DST je asistent řízení: nezbavuje řidiče
odpovědnosti za řízení vozidla.SYSTÉM iTPMS (indirect
Pressure Monitoring System)
(u příslušné verze vozidla)
POPIS
Vozidlo vybavit systémem monitorování
tlaku v pneumatikách zvaným iTPMS,
(indirect Tire Pressure Monitoring
System), který pomocí snímačů otáček
kol monitoruje tlak v pneumatikách.
Systém upozorní řidiče na případnou
prázdnou pneumatiku/pneumatiky
rozsvícením kontrolky
na přístrojové
desce a upozorněním na displeji.
Pokud je prázdná jen jedna pneumatika,
systém by měl ukázat i, o kterou se
přesně jedná, nicméně se doporučuje
překontrolovat pak tlak ve všech čtyřech
pneumatikách.
Tato signalizace se zobrazí i po vypnutí a
opětném nastartování motoru, dokud
neprovedete proceduru RESET.
PROCEDURA RESET
U systém iTPMS musí nejdříve
proběhnout fáze "auto-adaptace" (jejíž
délka záleží na stylu jízdy a stavu jízdního
povrchu - optimální stav je jízda v přímém
směru rychlostí 80 km/h po dobu alespoň
20 minut); fáze začne provedením
procedury RESET.
Resetovací proceduru je nutno provést:
62
BEZPEČNOST

UPOZORNĚNÍ
20)Zásahy, při nichž vzniknou v oblasti atd.e
nárazy, vibrace či lokální ohřev (více než 100
°C po dobu nanejvýš šest hodin), jej mohou
poškodit nebo aktivovat. Pro případné
zásahy na těchto dílech se obraťte na
autorizovaný servis Alfa Romeo.
PŘEPRAVA DĚTÍ, BEZPEČNÁ
Všechny osoby cestující ve vozidle, tzn.
včetně novorozenců a dětí, musejí
cestovat vsedě a být zajištěné patřičnými
zádržnými systémy, aby byly co nejvíce
ochráněny v případě nárazu.
Tento předpis je podle směrnice
2003/20/EU povinný ve všech členských
zemích Evropské unie.
Děti vysoké do 1,50 metru a do 12 let
věku musejí být chráněny vhodnými
zádržnými systémy a měly by cestovat na
zadních místech. Statistiky nehod
ukazují, že zadní sedadla poskytují větší
záruky pro bezpečnost dětí.
Děti mají oproti dospělým větší a těžší
hlavu v poměru k tělu a nemají ještě zcela
vyvinuté svaly a kosti. Pro správné
zadržení při nárazu jsou proto potřeba
jiné zádržné systémy než bezpečnostní
pásy dospělých, aby se minimalizovalo
riziko poranění při nehodě, prudkém
zabrzdění či nenadálém manévru.
Děti musejí sedět v bezpečné a pohodlné
poloze. Pokud to dovolí charakteristiky
dětské sedačky, doporučujeme vozit děti
co nejdéle (alespoň do3-4letvěku) v
sedačce montované proti směru jízdy,
protože jsou v ní při nárazu více chráněny.
60) 61) 62) 63)
Nejvhodnější dětský zádržný systém je
nutno vybrat podle tělesné hmotnostidítěte. Existují dětské zádržné systémy
nejrůznější typologie: doporučujeme pro
dítě vybrat ten nepříhodnější.
Z hlediska bezpečnostních dětských
sedaček jsou děti měřící více než 1,50 m
považovány za dospělé a jako takové se
poutají normálními bezpečnostními pásy.
V Evropě jsou charakteristiky zádržných
systémů upraveny předpisem EHK-R44,
kterým je stanoveno pět hmotnostních
skupin:
Skupina Skupiny hmotností
Skupina 0do 10 kg tělesné
hmotnosti
Skupina 0+do 13 kg tělesné
hmotnosti
Skupina 19-18 kg tělesné
hmotnosti
Skupina 215-25 kg tělesné
hmotnosti
Skupina 322-36 kg tělesné
hmotnosti
Všechna zádržná zařízení musejí být
opatřena štítkem s homologačními
údaji a kontrolní značkou. Štítek musí
být k sedačce pevně připevněn a nesmí
se v žádném případě odstranit.
V rámci řady doplňků Lineaccessori
MOPAR
®jsou k dostání dětské sedačky
pro všechny hmotnostní skupiny.
Doporučujeme, abyste je zakoupili,
68
BEZPEČNOST

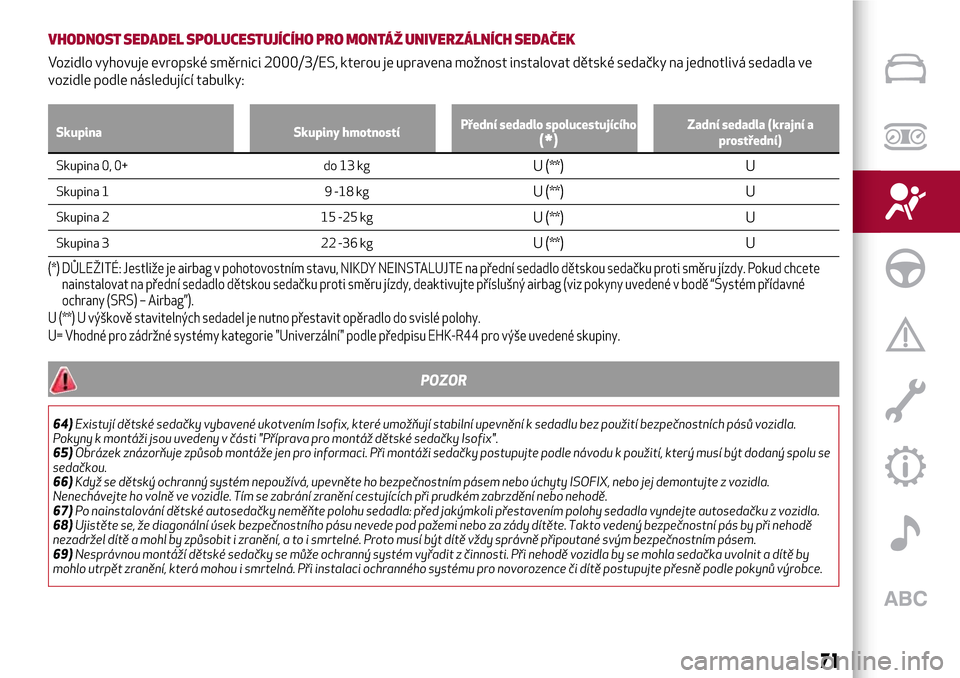

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ UNIVERZÁLNÍCH SEDAČEK
Vozidlo vyhovuje evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá sedadla ve
vozidle podle následující tabulky:
Skupina Skupiny hmotnostíPřední sedadlo spolucestujícího(*)Zadní sedadla (krajní a
prostřední)
Skupina 0, 0+ do 13 kgU (**) U
Skupina 1 9 -18 kgU (**) U
Skupina 2 15 -25 kgU (**) U
Skupina 3 22 -36 kgU (**) U
(*) DŮLEŽITÉ: Jestliže je airbag v pohotovostním stavu, NIKDY NEINSTALUJTE na přední sedadlo dětskou sedačku proti směru jízdy. Pokud chcete
nainstalovat na přední sedadlo dětskou sedačku proti směru jízdy, deaktivujte příslušný airbag (viz pokyny uvedené v bodě “Systém přídavné
ochrany (SRS) – Airbag”).
U (**) U výškově stavitelných sedadel je nutno přestavit opěradlo do svislé polohy.
U= Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
POZOR
64)Existují dětské sedačky vybavené ukotvením Isofix, které umožňují stabilní upevnění k sedadlu bez použití bezpečnostních pásů vozidla.
Pokyny k montáži jsou uvedeny v části "Příprava pro montáž dětské sedačky Isofix".
65)Obrázek znázorňuje způsob montáže jen pro informaci. Při montáži sedačky postupujte podle návodu k použití, který musí být dodaný spolu se
sedačkou.
66)Když se dětský ochranný systém nepoužívá, upevněte ho bezpečnostním pásem nebo úchyty ISOFIX, nebo jej demontujte z vozidla.
Nenechávejte ho volně ve vozidle. Tím se zabrání zranění cestujících při prudkém zabrzdění nebo nehodě.
67)Po nainstalování dětské autosedačky neměňte polohu sedadla: před jakýmkoli přestavením polohy sedadla vyndejte autosedačku z vozidla.
68)Ujistěte se, že diagonální úsek bezpečnostního pásu nevede pod pažemi nebo za zády dítěte. Takto vedený bezpečnostní pás by při nehodě
nezadržel dítě a mohl by způsobit i zranění, a to i smrtelné. Proto musí být dítě vždy správně připoutané svým bezpečnostním pásem.
69)Nesprávnou montáží dětské sedačky se může ochranný systém vyřadit z činnosti. Při nehodě vozidla by se mohla sedačka uvolnit a dítě by
mohlo utrpět zranění, která mohou i smrtelná. Při instalaci ochranného systému pro novorozence či dítě postupujte přesně podle pokynů výrobce.
71

Hlavní upozornění ohledně bezpečné
přepravy dětí
Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
Montujte co nejdéle dětskou sedačku
proti směru jízdy: alespoň do3-4let
věku dítěte.
Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha předního
sedadla.
Po deaktivaci airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky
na přístrojové desce
zkontrolovat, zda je skutečně
deaktivován.
Postupujte přesně podle návodu
dodaného s dětskou sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto návodem k
vozidlu. Nepoužívejte dětské sedačky, k
nimž není přiložen návod k použití.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda bezpečnostní
pás nepřiléhá ke krku dítěte.
Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
Za jízdy nepřipusťte, aby dítě sedělo v
nepatřičné poloze či s rozepnutýmbezpečnostním pásem.
Nedovolte, aby si dítě dalo diagonální
úsek pásu pod paži nebo za záda.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet;
Po případné dopravní nehodě vyměňte
dětskou sedačku za novou. Navíc podle
typologie dětské sedačky nechejte
vyměnit úchyty isofix nebo bezpečnostní
pásy, ke kterým byla sedačka upevněna.
POZOR
70)Obrázek znázorňuje způsob montáže jen
pro informaci. Při montáži sedačky
postupujte podle návodu k použití, který
musí být dodaný spolu se sedačkou.
71)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.
72)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se pozná
podle řádného zaklapnutí úchytů sedačky do
třmenů. V každém případě je nutno
postupovat podle návodu k použití, který
musí výrobce přiložit k sedačce.
73)Do jednoho spodního úchytu
neupevňujte více než jeden dětský ochranný
systém.
74)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se pozná
podle řádného zaklapnutí úchytů sedačky do
třmenů. V každém případě je nutno
postupovat podle návodu k použití, který
musí výrobce přiložit k sedačce.75)Po vážnější nehodě vozidla nechejte
vyměnit úchyty ISOFIX i dětskou sedačku.
74
BEZPEČNOST

POZOR
81)Na madla na stropě a na háčky na oděvy
nezavěšujte tvrdé předměty.
82)Neopírejte se hlavou, pažemi či lokty o
dveře, o okna či o oblast, kde se nacházejí
okenní airbagy, aby při jejich případném
nafukování nedošlo k úrazu.
83)Nikdy nevyklánějte hlavu, paže a lokty z
oken.
84)Pokud po otočení klíčku do polohy MAR
kontrolka
nerozsvítí nebo se rozsvítí za
jízdy (u některých verzí spolu s upozorněním
na displeji), může se jednat o závadu v
zádržných systémech. V takovém případě se
při nárazu nemusejí airbagy nebo předpínače
aktivovat nebo v omezeném počtu případů
se mohou aktivovat nesprávně. Než budete
pokračovat v jízdě, obraťte se bez prodlení
na autorizovaný servis Alfa Romeo a
nechejte soustavu zkontrolovat.
85)Necestujte s předměty na klíně, před
hrudníkem, v žádném případě nedržte v
ústech žádné předměty, jako je dýmka,
tužka, apod., které by při aktivaci airbagu
mohly přivodit vážné zranění.
86)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo poškozeno
vandaly či velkou vodou, nechejte
airbagovou soustavu zkontrolovat u
autorizovaného servisu Alfa Romeo.87)Jakmile je klíček na poloze MAR, mohou
se airbagy aktivovat účinkem nárazu jiným
jedoucím vozem i přesto, že vaše vozidlo
stojí s vypnutým motorem. Jestliže je aktivní
airbag předního spolucestujícího, dětské
sedačky, které se montují proti směru jízdy,
se NESMĚJÍ na toto přední sedadlo upevnit
ani do vozidla, které bude stát. Při aktivaci
by mohl airbag přivodit dítěti smrtelné
zranění. Pokud tedy upevníte na přední
sedadlo spolucestujícího dětskou sedačku
montovanou proti směru jízdy, nezapomeňte
deaktivovat airbag spolucestujícího.
Sedadlo předního spolucestujícího je pak
nutno posunout co nejvíce dozadu, aby se
dětská sedačka nedotýkala palubní desky.
Jakmile sedačku z vozidla odstraníte,
aktivujte bez prodlení airbag
spolucestujícího. Mějte rovněž na paměti, že
stojí-li vozidlo s vypnutým klíčkem
zapalování (v poloze STOP), bezpečnostní
zařízení (airbagy či předpínače) se neaktivují,
což není možné považovat za závadu
systému.
88)Otočením klíčku zapalování na MAR se
kontrolka
rozsvítí na několik sekund a,
je-li airbag spolucestujícího aktivní, musí
zhasnout.
89)Čelní airbagy zasahují při nárazech větší
síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla se
pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače pásů.90)Airbagy nenahrazují bezpečnostní pásy,
pouze zvyšují jejich účinnost. Přední airbagy
nezasáhnou při čelních nárazech, k nimž
dojde za nízké rychlosti vozidla, při nárazech
z boku, nárazech zezadu nebo při převrácení
vozidla. V takových případech chrání osádku
pouze bezpečnostní pásy: proto je nutno
jezdit zásadně se zapnutými bezpečnostními
pásy.
91)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
80
BEZPEČNOST
