AVVIAMENTO DEL MOTORE
AVVIAMENTO DEL MOTORE
Prima di avviare la vettura regolare il
sedile, gli specchi retrovisori interni ed
esterni ed allacciare correttamente la
cintura di sicurezza.
Per l'avviamento del motore non premere
mai il pedale dell'acceleratore.
All'occorrenza, sul display possono
essere visualizzati messaggi indicanti la
procedura per effettuare l'avviamento.
102) 103) 104)
32) 33) 34)
Versioni con cambio manuale
Procedere come segue:
inserire il freno di stazionamento e
posizionare la leva del cambio in folle,
sulle versioni diesel portare il
commutatore di avviamento in ON: sul
display del quadro strumenti si accende il
simbolo
: attendere lo spegnimento
del simbolo;
premere a fondo il pedale della
frizione, senza premere l’acceleratore;
premere brevemente il pulsante di
avviamento;
se il motore non si avvia entro qualche
secondo occorre ripetere la procedura.
se il problema dovesse persistere,
rivolgersi alla Rete Assistenziale Alfa
Romeo.
Versioni con cambio automatico
Procedere come segue:
inserire il freno di stazionamento
elettrico ed attivare la modalità P
(Parcheggio) oppure N (Folle),
premere a fondo il pedale del freno,
senza premere l’acceleratore;
premere brevemente il pulsante di
avviamento;
se il motore non si avvia entro qualche
secondo occorre ripetere la procedura.
se il problema dovesse persistere,
rivolgersi alla Rete Assistenziale Alfa
Romeo.
MANCATO AVVIAMENTO DEL MOTORE
Avviamento del motore con batteria
chiave elettronica (Keyless Start)
scarica od esaurita
La mancata risposta del dispositivo di
avviamento alla pressione del relativo
pulsante potrebbe significare che la
batteria della chiave elettronica sia
scarica oppure esaurita. Il sistema non
rileverà quindi la presenza della chiave
elettronica a bordo della vettura e
visualizzerà sul display un messaggio
dedicato.
ARRESTO DEL MOTORE
35)
Per arrestare il motore, procedere come
segue:
parcheggiare la vettura in posizione
che non costituisca pericolo per il
traffico;
inserire una marcia (versioni con
cambio manuale) oppure attivare la
modalità P (Parcheggio) (versioni con
cambio automatico);
con motore al minimo, premere il
pulsante di avviamento.
Vetture dotate di chiave elettronica
(Keyless Start)
Con velocità vettura superiore a 8 km/h è
comunque possibile arrestare il motore
con selezionata una modalità di
funzionamento cambio differente da P
(Parcheggio). In questo caso, per
arrestare il motore è necessario premere
a lungo il pulsante del dispositivo di
avviamento oppure premerlo per 3 volte
consecutivamente nell'arco di pochi
secondi.
ATTENZIONE
102)È pericoloso far funzionare il motore in
locali chiusi. Il motore consuma ossigeno e
scarica anidride carbonica, ossido di
carbonio ed altri gas tossici.
106
AVVIAMENTO E GUIDA
Lo schema delle modalità di
funzionamento è riprodotto sulla
sommità della leva stessa.
Sulla leva la lettera corrispondente alla
modalità selezionata è illuminata e
visualizzata sul display del quadro
strumenti.
Per selezionare una delle modalità di
funzionamento, spostare la leva in avanti
oppure indietro premendo
contemporaneamente il pedale freno.
Per l’inserimento della modalità R
(Retromarcia) occorre premere, in
combinazione col pedale freno, anche il
pulsante 3 fig. 105.
Per passare dalla modalità P (Parcheggio)
direttamente alla modalità D (Drive),
oltre al pedale del freno, occorre premere
anche il pulsante 3.
Per passare dalla modalità R
(Retromarcia) direttamente alla modalità
D (Drive) e viceversa, oltre al pedale del
freno occorre premere il pulsante 3.
La modalità P (Parcheggio) è attivabile
premendo il pulsante P (Parcheggio) 2
fig. 104.Con la modalità P (Parcheggio) attiva non
è possibile selezionare la modalità N
(Folle).
La modalità P (Parcheggio) si attiva
automaticamente se si verificano
contemporaneamente le seguenti
condizioni:
è attiva la modalità di funzionamento
D (Drive) oppure R (Retromarcia);
la velocità della vettura è prossima
allo 0;
il pedale del freno è rilasciato;la cintura di sicurezza del conducente è
slacciata;
la porta del conducente è aperta.
Nel caso di utilizzo del cambio in modalità
"sequenziale", attivabile spostando la
leva da D (Drive) verso sinistra e
successivamente in avanti verso il
simbolo – oppure all'indietro verso il
simbolo + si effettua il cambio marce.
Per uscire dalla modalità P (Parcheggio),
oppure per passare dalla modalità N
(Folle) alla modalità D (Drive) oppure R(Retromarcia) quando la vettura viene
arrestata oppure si muove a bassa
velocità, è necessario premere anche il
pedale del freno.
AVVERTENZA NON accelerare durante il
passaggio dalla modalità P (oppure N) ad
un'altra modalità.
AVVERTENZA Dopo aver selezionato una
modalità, attendere qualche secondo
prima di accelerare. Questa precauzione
è particolarmente importante con
motore freddo.
AutoStick - Modalità di cambiata
manuale (sequenziale)
In caso di frequenti cambi marcia (ad es.
per guida sportiva, quando si guida la
vettura in condizioni di carico pesante, su
strade in pendenza, con forte vento
contrario o durante il traino di rimorchi
pesanti), è consigliabile utilizzare la
modalità Autostick (cambiata
sequenziale) per selezionare e
mantenere un rapporto fisso più basso.
In queste condizioni l’utilizzo della marcia
più bassa migliora le prestazioni della
vettura evitando fenomeni di
surriscaldamento.
È possibile passare dalla modalità D
(Drive) alla modalità sequenziale
qualunque sia la velocità della vettura.
Attivazione
Partendo dalla modalità D (Drive), per
attivare la modalità di guida sequenziale
10507076S0005EM
111
spostare la leva verso sinistra
(indicazione–e+sulla mostrina). Sul
display verrà visualizzata la marcia
inserita.
Spostando la leva del cambio in avanti
verso il simbolo – oppure all'indietro
verso il simbolo + si effettua il cambio
marce.
Leve al volante
(ove presente)
Il cambiomarcia manuale è possibile
anche utilizzando le leve poste dietro al
volante, tirare la leva cambio destra (+)
verso il volante e rilasciarla per innestare
la marcia superiore; eseguire la stessa
operazione con la leva sinistra (-) per
innestare la marcia inferiore fig. 106.
Per inserire la N (Folle): tirare
contemporaneamente entrambe le leve.
Per attivare la modalità D (Drive), da N
(Folle), P (Parcheggio) e R (Retromarcia):
premere il pedale freno e la leva destra
(+).AVVERTENZA Qualora fosse necessario
effettuare una sola cambiata in manuale
sul display rimarrebbe visualizzata la
lettera D con accanto la marcia inserita.
Disattivazione
Per disattivare la modalità di guida
sequenziale, riportare la leva del cambio
in posizione D (Drive) (modalità di guida
"automatica").
FUNZIONE DI EMERGENZA CAMBIO(ove presente)
La funzionalità del cambio è monitorata
costantemente per rilevare eventuali
anomalie. Se viene rilevata una
condizione che potrebbe provocare danni
al cambio, si attiva la funzione di
"emergenza cambio".
In questa condizione, il cambio rimane in
4
amarcia, indipendentemente dalla
marcia selezionata. Le modalità P
(Parcheggio), R (Retromarcia)eN(Folle)
continuano a funzionare.
Sul display potrebbe accendersi il
simbolo
.
In caso di "emergenza cambio" rivolgersi
immediatamente alla più vicina Rete
Assistenziale Alfa Romeo.Avaria temporanea
In caso di accensione della spia è
possibile verificare se l’avaria è di tipo
temporaneo e quindi ripristinare il
corretto funzionamento del cambio
procedendo come segue:
arrestare la vettura;
attivare la modalità P (Parcheggio);
portare il dispositivo di avviamento in
posizione STOP;
attendere circa 10 secondi dopodichè
riavviare il motore;
selezionare la marcia desiderata: se
non si rileva più il problema, il cambio
torna a funzionare correttamente.
AVVERTENZA In caso di avaria
temporanea si consiglia comunque di
rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
SISTEMA DI INIBIZIONE SELEZIONE
MODALITÀ DI FUNZIONAMENTO
SENZA PEDALE DEL FRENO INSERITO
Questo sistema impedisce di attivare la
modalità P (Parcheggio) se non è stato
prima premuto il pedale del freno.
Per attivare una modalità diversa da P
(Parcheggio), il dispositivo di avviamento
deve essere in posizione AVV (motore
avviato) ed il pedale del freno deve
essere premuto.
10607076S0006EM
112
AVVIAMENTO E GUIDA
ATTENZIONE
109)Non utilizzare mai la modalità P
(Parcheggio) in sostituzione del freno di
stazionamento elettrico. Quando si
parcheggia la vettura, inserire sempre il
freno di stazionamento elettrico per evitare
movimenti accidentali della vettura.
110)Se non è inserita la modalità P
(Parcheggio) la vettura potrebbe muoversi e
causare lesioni alle persone. Prima di
abbandonare la vettura assicurarsi che sia
selezionata la modalità P e che il freno di
stazionamento elettrico sia inserito.
111)Non selezionare la modalità N (Folle),
né spegnere il motore per percorrere una
strada in discesa. Questo tipo di guida è
pericoloso e riduce la possibilità di
intervento in caso di repentine variazioni del
flusso del traffico o della superficie stradale.
Si rischia di perdere il controllo della vettura
e provocare incidenti.
AVVERTENZA
37)Prima di selezionare la modalità P
(Parcheggio), portare il dispositivo di
avviamento in posizione ON e premere il
pedale del freno. In caso contrario si
potrebbe danneggiare la leva del cambio.
38)Inserire la retromarcia solo a vettura
ferma, motore a regime minimo ed
acceleratore totalmente rilasciato.
SISTEMA “Alfa DNA™”
SISTEMA “Alfa DNA™”
E’ un dispositivo che permette, agendo
sul selettore (ubicato sul tunnel centrale)
fig. 107, di selezionare fra diverse
modalità di risposta della vettura a
seconda delle esigenze di guida e delle
condizioni stradali:
d = Dynamic (modalità per guida
sportiva)
n = Normal (modalità per guida in
condizioni normali)
a = Advanced Efficiency (modalità per
guida ECO, per avere il massimo
risparmio di combustibile).
Nel display del quadro strumenti, le
diverse modalità sono caratterizzate da
colori diversi:
Normal – Azzurro,
Dynamic – Rosso
Advanced Efficiency – Verde
MODALITÀ DI GUIDA
Modalità “Normal”
Inserimento/Disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “n”, i display
si retroilluminano di azzurro.
Per disinserire la modalità Normal,
spostare il selettore in corrispondenza di
un'altra modalità (”d” o “a”).
Modalità “Dynamic”
Inserimento/Disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “d”, i display
si retroilluminano di rosso.
Per disinserire la modalità Dynamic,
spostare il selettore in corrispondenza
della modalità Normal “n”.
Modalità “Advanced Efficiency”
Inserimento/Disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “a”, i display
si retroilluminano di verde.
Per disinserire la modalità Advanced
Efficiency, spostare il selettore in
corrispondenza della modalità Normal
“n”.
10707076S0504EM
113

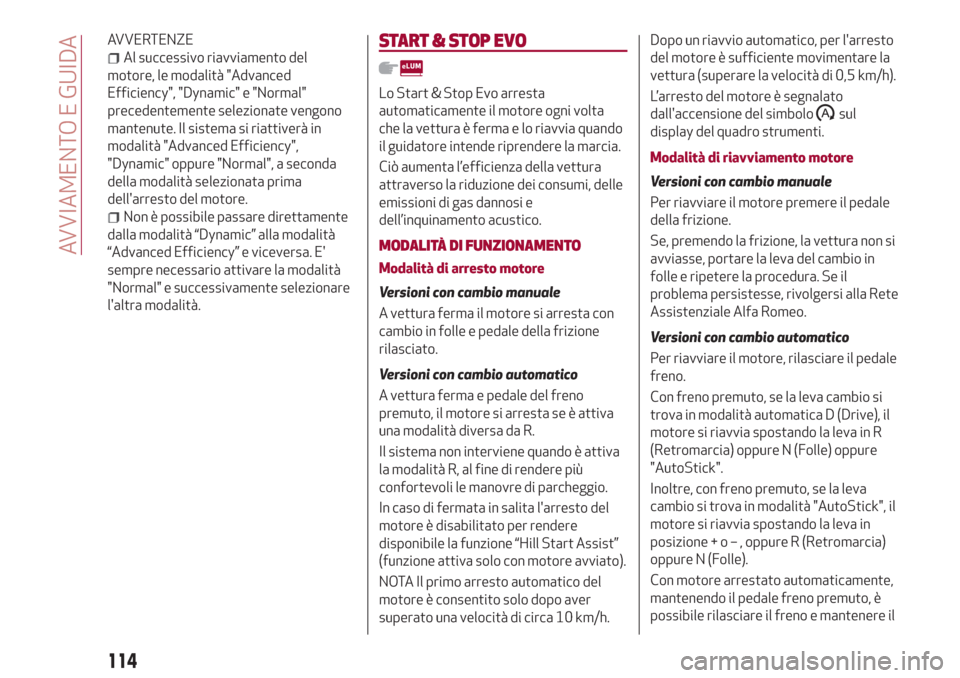

AVVERTENZE
Al successivo riavviamento del
motore, le modalità "Advanced
Efficiency", "Dynamic" e "Normal"
precedentemente selezionate vengono
mantenute. Il sistema si riattiverà in
modalità "Advanced Efficiency",
"Dynamic" oppure "Normal", a seconda
della modalità selezionata prima
dell'arresto del motore.
Non è possibile passare direttamente
dalla modalità “Dynamic” alla modalità
“Advanced Efficiency” e viceversa. E'
sempre necessario attivare la modalità
"Normal" e successivamente selezionare
l'altra modalità.
START & STOP EVO
Lo Start & Stop Evo arresta
automaticamente il motore ogni volta
che la vettura è ferma e lo riavvia quando
il guidatore intende riprendere la marcia.
Ciò aumenta l’efficienza della vettura
attraverso la riduzione dei consumi, delle
emissioni di gas dannosi e
dell’inquinamento acustico.
MODALITÀ DI FUNZIONAMENTO
Modalità di arresto motore
Versioni con cambio manuale
A vettura ferma il motore si arresta con
cambio in folle e pedale della frizione
rilasciato.
Versioni con cambio automatico
A vettura ferma e pedale del freno
premuto, il motore si arresta se è attiva
una modalità diversa da R.
Il sistema non interviene quando è attiva
la modalità R, al fine di rendere più
confortevoli le manovre di parcheggio.
In caso di fermata in salita l'arresto del
motore è disabilitato per rendere
disponibile la funzione “Hill Start Assist”
(funzione attiva solo con motore avviato).
NOTA Il primo arresto automatico del
motore è consentito solo dopo aver
superato una velocità di circa 10 km/h.Dopo un riavvio automatico, per l'arresto
del motore è sufficiente movimentare la
vettura (superare la velocità di 0,5 km/h).
L’arresto del motore è segnalato
dall'accensione del simbolo
sul
display del quadro strumenti.
Modalità di riavviamento motore
Versioni con cambio manuale
Per riavviare il motore premere il pedale
della frizione.
Se, premendo la frizione, la vettura non si
avviasse, portare la leva del cambio in
folle e ripetere la procedura. Se il
problema persistesse, rivolgersi alla Rete
Assistenziale Alfa Romeo.
Versioni con cambio automatico
Per riavviare il motore, rilasciare il pedale
freno.
Con freno premuto, se la leva cambio si
trova in modalità automatica D (Drive), il
motore si riavvia spostando la leva in R
(Retromarcia) oppure N (Folle) oppure
"AutoStick".
Inoltre, con freno premuto, se la leva
cambio si trova in modalità "AutoStick", il
motore si riavvia spostando la leva in
posizione+o–,oppure R (Retromarcia)
oppure N (Folle).
Con motore arrestato automaticamente,
mantenendo il pedale freno premuto, è
possibile rilasciare il freno e mantenere il
114
AVVIAMENTO E GUIDA

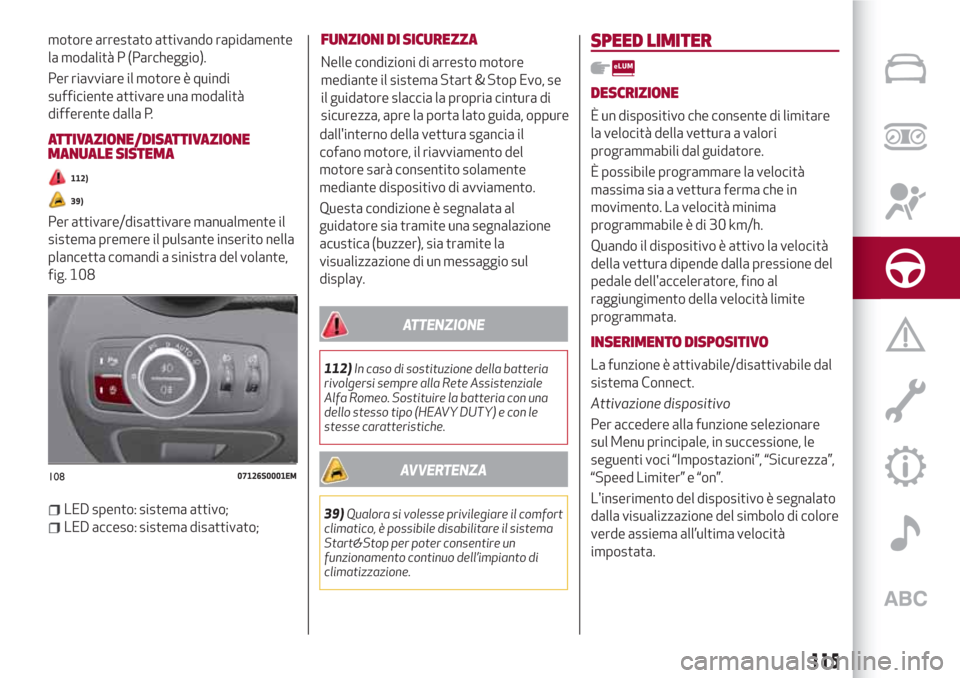

motore arrestato attivando rapidamente
la modalità P (Parcheggio).
Per riavviare il motore è quindi
sufficiente attivare una modalità
differente dalla P.
ATTIVAZIONE/DISATTIVAZIONE
MANUALE SISTEMA
112)
39)
Per attivare/disattivare manualmente il
sistema premere il pulsante inserito nella
plancetta comandi a sinistra del volante,
fig. 108
LED spento: sistema attivo;
LED acceso: sistema disattivato;
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore
mediante il sistema Start & Stop Evo, se
il guidatore slaccia la propria cintura di
sicurezza, apre la porta lato guida, oppure
dall'interno della vettura sgancia il
cofano motore, il riavviamento del
motore sarà consentito solamente
mediante dispositivo di avviamento.
Questa condizione è segnalata al
guidatore sia tramite una segnalazione
acustica (buzzer), sia tramite la
visualizzazione di un messaggio sul
display.
ATTENZIONE
112)In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Alfa Romeo. Sostituire la batteria con una
dello stesso tipo (HEAVY DUTY) e con le
stesse caratteristiche.
AVVERTENZA
39)Qualora si volesse privilegiare il comfort
climatico, è possibile disabilitare il sistema
Start&Stop per poter consentire un
funzionamento continuo dell’impianto di
climatizzazione.
SPEED LIMITER
DESCRIZIONE
È un dispositivo che consente di limitare
la velocità della vettura a valori
programmabili dal guidatore.
È possibile programmare la velocità
massima sia a vettura ferma che in
movimento. La velocità minima
programmabile è di 30 km/h.
Quando il dispositivo è attivo la velocità
della vettura dipende dalla pressione del
pedale dell'acceleratore, fino al
raggiungimento della velocità limite
programmata.
INSERIMENTO DISPOSITIVO
La funzione è attivabile/disattivabile dal
sistema Connect.
Attivazione dispositivo
Per accedere alla funzione selezionare
sul Menu principale, in successione, le
seguenti voci “Impostazioni”, “Sicurezza”,
“Speed Limiter” e “on”.
L'inserimento del dispositivo è segnalato
dalla visualizzazione del simbolo di colore
verde assiema all’ultima velocità
impostata.
10807126S0001EM
115

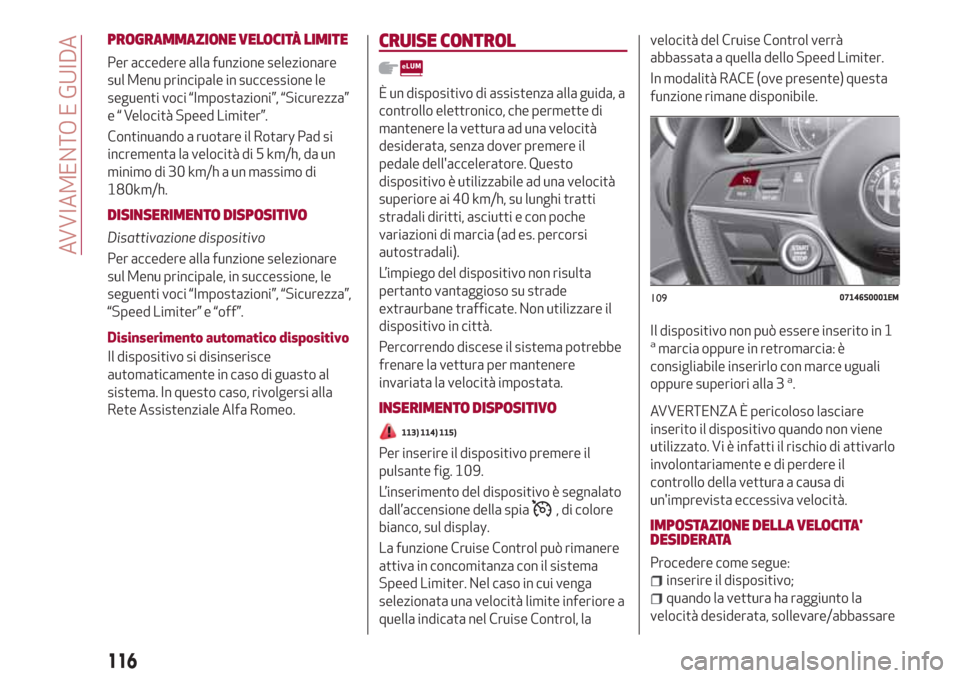

PROGRAMMAZIONE VELOCITÀ LIMITE
Per accedere alla funzione selezionare
sul Menu principale in successione le
seguenti voci “Impostazioni”, “Sicurezza”
e “ Velocità Speed Limiter”.
Continuando a ruotare il Rotary Pad si
incrementa la velocità di 5 km/h, da un
minimo di 30 km/h a un massimo di
180km/h.
DISINSERIMENTO DISPOSITIVO
Disattivazione dispositivo
Per accedere alla funzione selezionare
sul Menu principale, in successione, le
seguenti voci “Impostazioni”, “Sicurezza”,
“Speed Limiter” e “off”.
Disinserimento automatico dispositivo
Il dispositivo si disinserisce
automaticamente in caso di guasto al
sistema. In questo caso, rivolgersi alla
Rete Assistenziale Alfa Romeo.
CRUISE CONTROL
È un dispositivo di assistenza alla guida, a
controllo elettronico, che permette di
mantenere la vettura ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore. Questo
dispositivo è utilizzabile ad una velocità
superiore ai 40 km/h, su lunghi tratti
stradali diritti, asciutti e con poche
variazioni di marcia (ad es. percorsi
autostradali).
L’impiego del dispositivo non risulta
pertanto vantaggioso su strade
extraurbane trafficate. Non utilizzare il
dispositivo in città.
Percorrendo discese il sistema potrebbe
frenare la vettura per mantenere
invariata la velocità impostata.
INSERIMENTO DISPOSITIVO
113) 114) 115)
Per inserire il dispositivo premere il
pulsante fig. 109.
L’inserimento del dispositivo è segnalato
dall’accensione della spia
, di colore
bianco, sul display.
La funzione Cruise Control può rimanere
attiva in concomitanza con il sistema
Speed Limiter. Nel caso in cui venga
selezionata una velocità limite inferiore a
quella indicata nel Cruise Control, lavelocità del Cruise Control verrà
abbassata a quella dello Speed Limiter.
In modalità RACE (ove presente) questa
funzione rimane disponibile.
Il dispositivo non può essere inserito in 1
amarcia oppure in retromarcia: è
consigliabile inserirlo con marce uguali
oppure superiori alla 3
a.
AVVERTENZA È pericoloso lasciare
inserito il dispositivo quando non viene
utilizzato. Vi è infatti il rischio di attivarlo
involontariamente e di perdere il
controllo della vettura a causa di
un'imprevista eccessiva velocità.
IMPOSTAZIONE DELLA VELOCITA'
DESIDERATA
Procedere come segue:
inserire il dispositivo;
quando la vettura ha raggiunto la
velocità desiderata, sollevare/abbassare
10907146S0001EM
116
AVVIAMENTO E GUIDA
ATTIVAZIONE / DISATTIVAZIONE
ACTIVE CRUISE CONTROL
Il dispositivo può assumere quattro stati
di funzionamento:
Inserito (velocità non programmata);
Attivato (velocità programmata);
in Pausa;
Disattivato.
Inserimento / Attivazione
Per inserire il dispositivo premere e
rilasciare il pulsante
fig. 112.
Con dispositivo inserito e pronto per il
funzionamento sul display viene
visualizzata l’icona bianca ed al posto del
valore della velocità sono visualizzati dei
trattini fig. 113.L'impostazione di una velocità attiva il
sistema, sul display viene visualizzata
l'icona di colore verde con indicato il
valore della velocità impostata.
Il dispositivo non può essere inserito
quando è attiva la modalità RACE.
AVVERTENZA È pericoloso lasciare il
dispositivo attivato quando non viene
utilizzato: vi è il rischio di impostarlo
involontariamente e di perdere il
controllo della vettura a causa di
un'imprevista eccessiva velocità.
Pausa / Disattivazione
Con dispositivo inserito (velocità non
impostata), premere il pulsante
.
Con dispositivo attivato (velocità
impostata), premere il pulsante
per
passare in Pausa, sul display viene
visualizzata l'icona di colore bianco con il
valore della velocità fra parentesi. Perdisattivare definitivamente il dispositivo
occorre premere una seconda volta il
pulsante
.
IMPOSTAZIONE DELLA VELOCITÀ
DESIDERATA
Le velocità impostabili sono comprese da
un minimo di 30 km/h (oppure a 20 mph
per mercati con quadri strumento con
scala in mph) ad un massimo di 180 km/h
(oppure 110 mph per mercati con quadri
strumento con scala in mph).
Quando la vettura raggiunge la velocità
desiderata, sollevare/abbassare
l'interruttore SET fig. 114 e rilasciarlo
per attivare il dispositivo: al rilascio
dell'acceleratore la vettura procederà
alla velocità selezionata
Mantenendo premuto l'acceleratore:
il dispositivo non sarà in grado di
controllare la distanza tra vettura ed il
veicolo che precede. In questo caso la
11207146S0010EM
11307146S0016EM
11407146S0017EM
119
