Sürüş ve kullanım175Otomatik şanzıman
Otomatik şanzıman hem otomatik vites değişimi (otomatik sürüş modu)
hem de manuel vites değişimi
(manuel sürüş modu) imkanı sağlar.
Manuel vites değiştirme, manuel vites değiştirme modunda vites kolu + veya
- yönünde oynatılarak veya
direksiyon simidi kolları çekilerek
mümkündür.
Şanzıman ekranı
Resimlerde farklı versiyonlar
görülmektedir.
Seçilen mod veya vites Sürücü Bilgi
Sisteminde gösterilir.
Otomatik modda, sürüş programı D
ile gösterilir.
Manuel vites değiştirme modunda, M
ve seçili vitesin rakamı gösterilir.
R , geri vites anlamına gelir.
N boş konum anlamına gelir.
P park konumu anlamına gelir.
Vites koluP:park konumu, tekerlekler
kilitlenir, sadece araç sabitken
devreye sokunR:geri vites, sadece araç durur
vaziyetteyken bu vitesi seçinN:Boş vites konumuD:Otomatik modM:Manuel mod<:manuel vites değiştirme
modunda vites yükseltme]:manuel vites değiştirme
modunda vites düşürme

176Sürüş ve kullanım
Vites kolu P konumunda kilitlidir ve
sadece kontak açıkken, vites kolu
üzerindeki serbest bırakma
düğmesine basıldığında ve fren
pedalına basıldığında hareket
ettirilebilir.
Fren pedalına basıldığında, j
kontrol lambası yanar.
Kontak kapatıldığında vites kolu P
konumunda değilse j kontrol
lambası yanıp söner.
P veya R konumuna geçmek için vites
kolundaki düğmeye basın.
Motor ancak P veya N
konumundayken çalıştırılabilir. N
vites konumu seçildiğinde aracı
çalıştırmadan önce fren pedalına
basın veya park frenini çekin.
Seçim işlemi yapılırken gaz pedalına
basmayın. Gaz ve fren pedalına hibir
zaman aynı anda basmayın.
Araç bir vitese takılı durumdayken
fren pedalı serbest bırakılırsa araç
hareket etmeye başlar.
Motor freni
Rampa inerken motorun frenleme
etkisinden yararlanmak için,
zamanında daha düşük vitese geçin,
manuel sürüş moduna bakınız.
Aracın saplandığı yerden
kurtarılması
Bu işleme sadece aracı çamur, kar
veya bir çukurdan kurtarmak için izin
verilir. Vites kolunu dönüşümlü olarak
D ve R konumlarına alın. Motor devir
sayısını mümkün olduğu kadar düşük tutun ve ani gaz vermekten kaçının.Park etme
Aracı terk etmeden önce, el freniniçekin, sonra vites kolunu P
konumuna getirin.
Manuel vites değiştirme modu
Vites kolu
Vites kolunu D konumundan sola
doğru M konumuna getirin.
Manuel vites değiştirme modu M, her
sürüş durumunda ve hızında D
konumundan devreye sokulabilir.
Bir üst vitese geçmek için, vites
kolunu yukarı doğru + yönünde itin.

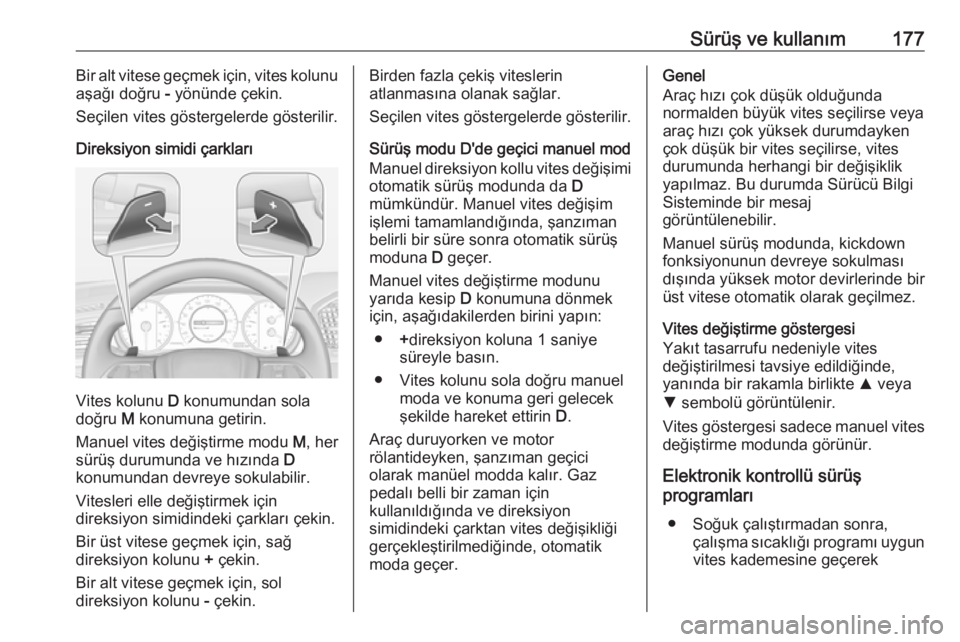

Sürüş ve kullanım177Bir alt vitese geçmek için, vites kolunu
aşağı doğru - yönünde çekin.
Seçilen vites göstergelerde gösterilir.
Direksiyon simidi çarkları
Vites kolunu D konumundan sola
doğru M konumuna getirin.
Manuel vites değiştirme modu M, her
sürüş durumunda ve hızında D
konumundan devreye sokulabilir.
Vitesleri elle değiştirmek için
direksiyon simidindeki çarkları çekin.
Bir üst vitese geçmek için, sağ
direksiyon kolunu + çekin.
Bir alt vitese geçmek için, sol
direksiyon kolunu - çekin.
Birden fazla çekiş viteslerin
atlanmasına olanak sağlar.
Seçilen vites göstergelerde gösterilir.
Sürüş modu D'de geçici manuel mod
Manuel direksiyon kollu vites değişimi otomatik sürüş modunda da D
mümkündür. Manuel vites değişim
işlemi tamamlandığında, şanzıman
belirli bir süre sonra otomatik sürüş
moduna D geçer.
Manuel vites değiştirme modunu yarıda kesip D konumuna dönmek
için, aşağıdakilerden birini yapın:
● +direksiyon koluna 1 saniye
süreyle basın.
● Vites kolunu sola doğru manuel moda ve konuma geri gelecek
şekilde hareket ettirin D.
Araç duruyorken ve motor
rölantideyken, şanzıman geçici
olarak manüel modda kalır. Gaz
pedalı belli bir zaman için
kullanıldığında ve direksiyon
simidindeki çarktan vites değişikliği
gerçekleştirilmediğinde, otomatik
moda geçer.Genel
Araç hızı çok düşük olduğunda
normalden büyük vites seçilirse veya
araç hızı çok yüksek durumdayken
çok düşük bir vites seçilirse, vites
durumunda herhangi bir değişiklik
yapılmaz. Bu durumda Sürücü Bilgi
Sisteminde bir mesaj
görüntülenebilir.
Manuel sürüş modunda, kickdown
fonksiyonunun devreye sokulması
dışında yüksek motor devirlerinde bir
üst vitese otomatik olarak geçilmez.
Vites değiştirme göstergesi
Yakıt tasarrufu nedeniyle vites
değiştirilmesi tavsiye edildiğinde,
yanında bir rakamla birlikte R veya
S sembolü görüntülenir.
Vites göstergesi sadece manuel vites
değiştirme modunda görünür.
Elektronik kontrollü sürüş
programları
● Soğuk çalıştırmadan sonra, çalışma sıcaklığı programı uygunvites kademesine geçerek

178Sürüş ve kullanım(arttırılmış motor devir sayısı)
gerekli ısıyı katalitik konvertöre
otomatik olarak sağlar.
● SPORT sürüş modu devredeyken vites değişimi
yüksek devir sayılarında
gerçekleşir (Hız sabitleme
sistemi devredeyken değil).
SPORT sürüş modu 3 186.
● Yokuş yukarı veya aşağı aracı sürerken, özel programlar vites
geçiş noktalarını otomatik olarak
ayarlar.
● Karlı veya buzlu koşullarda veya başka kaygan yüzeylerde,
elektronik şanzıman kontrolü
sürücünün kalkışta birinci, ikinci
veya üçüncü vitesi manuel olarak seçmesine olanak sağlar.
Kickdown
Gaz pedalına kickdown noktasının ötesinde basılması, manuel vites
değiştirme modunda bile maksimum
hızlanma sağlayacaktır. Şanzıman
motor devrine bağlı olarak bir alt
vitese geçer ve yüksek motor
devirlerinde bir üst vitese geçer.Aşırı ısınma koruması
Dış hava sıcaklığı yüksek ise veya
sportif sürüş tarzı nedeniyle
şanzıman aşırı derecede ısındığında, motorun maksimum hızı ve tork
değeri geçici olarak azalabilir.
Arıza Bir arıza halinde Sürücü Bilgi
Sisteminde (Driver Information
Center) bir araç mesajı görüntülenir.
Araç mesajları 3 127.
6 vitesli otomatik şanzıman:
elektronik şanzıman kontrolü sadece
dördüncü vitesi devreye sokar; 8
vitesli otomatik şanzıman: elektronik
şanzıman kontrolü sadece üçüncü
vitesi devreye sokar. Şanzıman artık
otomatik olarak vites değiştirmez.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Güç kaynağı kesintisi Araç akü bağlantısının kesilmesi
durumunda vites kolu P konumundan
çıkarılamaz. Kontak anahtarı
kontaktan çıkarılamaz.Araç aküsü boşaldığında aracınızı
ara kablo 3 281 yardımıyla çalıştırın.
Eğer sorun boşalmış araç aküsünden
kaynaklanmıyorsa, vites kolu kilidini
açın.
1. Park freninin etkinleştirin.
2. Vites kolu çıtasını orta konsoldan serbest bırakın. Vites kolunun
altındaki deri sokete parmağınızı
sokun ve çıtayı yukarı doğru itin.
Trimi sola doğru döndürün.

Sürüş ve kullanım179
3. Vites kolu yakınındaki deliğeküçük bir çubuk (örn. kalem veyatornavida) sokun. Çubuğu dikey
olarak aşağı itin ve vites kolunu
P konumundan çıkarın. Konuma
tekrar geçirildiği takdirde, vites
kolu yine kilitlenir. Gün kaynağı
kesintisinin sebebinin bir servis
tarafından giderilmesini sağlayın.
4. Vites kolu kaplamasını orta konsoldaki yerine oturtun ve eski
haline getirin.
Manuel şanzıman
Geri vitese geçirmek için, debriyaj
pedalına basın ve ardından vites
kolundaki düğmeye basın ve vitese
takın.
Geri vites geçmedi ise, vites boşta iken debriyajı kısa süre bırakın ve
tekrar bastıktan sonra yeniden geri
vitese takın.
Debriyajı gereksiz yere kaydırmayın.
Debriyajı kullanırken pedalın sonuna
kadar basın. Debriyaj pedalını ayak
koyma yeri olarak kullanmayın.
Belli bir süre debriyaj kayması tespit
edildiğinde, motor gücü azaltılır.
Sürücü Bilgi Sisteminde bir uyarı
görüntülenir. Debriyajı bırakın.Dikkat
Sürüş esnasında bir elin sürekli
sinyal kolu üzerinde olması
tavsiye edilmez.
Vites değiştirme göstergesi 3 110.
Stop-start sistemi 3 167.

180Sürüş ve kullanımSürüş sistemleriTüm tekerlerden çekişsistemi
Tüm tekerlerden çekiş sistemi sürüş
karakteristiğini ve stabilitesini arttırır
ve yol zeminine bağlı olmaksızın en
iyi sürüş kabiliyetinin sağlanması
konusunda yardım eder. Sistem her
zaman etkindir ve devre dışı
bırakılamaz.
Tork, %50 - %50'lik bir tork
paylaşımına kadar ön ve arka aks
tekerlekleri arasında kademesiz
şekilde dağıtılır. Sürüş koşullarına
bağlı olarak, örn. sabit hızda sürüşte,
Tüm tekerlerden sürüş sistemi yakıt
verimliliği için minimum miktarda tork
aktarır. Ayrıca, arka tekerlekler
arasındaki tork vektörlemesi de araç
dinamiği ve satha bağlı olarak
dağıtılır.
Tüm tekerlerden çekiş sistemi her biri bir tarafta olmak üzere iki debriyajla
çalıştığı için bu mümkündür.Optimum sistem performansı için
araç lastikleri birbirinden farklı
aşınma seviyelerine sahip
olmamalıdır.
Sürücü bilgi sisteminde bir servis
mesajı görüntülendiğinde sistem
işlevselliği kısıtlanabilir (veya bazı
durumlarda tamamen kapatılabilir -
örn. araç ön tekerleklerden çekiş
moduna geçerse) Bir servise
başvurun.
Kendi aracınız çekildiğinde 3 283.Frenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi
ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 109.
Aktif acil frenleme 3 204.

Sürüş ve kullanım181Anti blokaj fren sistemi(ABS)
ABS frenlemede tekerleklerin
blokajını önler.
Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi,direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen
pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Motor çalıştırıldıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.
Kontrol lambası u 3 110.
Sürüşe duyarlı fren lambası
Tam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç fren lambası da yanıp söner.
Arıza
9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
El freni9 Uyarı
Aracı terk etmeden önce, park
freni durumunu kontrol edin.
Kontrol göstergesi m sürekli
yanmalıdır.
Elektrikli el freni

182Sürüş ve kullanımSadece araç hareketsiz
konumdayken kullanın9 Uyarı
m anahtarını kontrol göstergesi
m sürekli yanana kadar en az
bir saniye çekin ve elektrikli park
freni uygulanır 3 109. Elektrikli
park freni yeterli güçle otomatik
olarak çalışır.
Aracı terk etmeden önce, elektrikli park freni durumunu kontrol edin.Kontrol lambası m 3 109.
Elektrikli el freni kontak kapalı olsa da
her zaman etkinleştirilebilir.
Motor kapalı durumda, elektrikli park
frenini çok sık çalıştırmayın, eğer
çalıştırırsanız araç aküsünün şarjı
boşalabilir.
Çözülmesi
Kontağı açın. Ayak freni pedalına
basın ve m düğmesine basın.
Sürüş ile birlikte frenin devre dışı
kalması fonksiyonu
Manuel şanzımana sahip araçlar:
Debriyaj pedalına basılması ve
debriyaj pedalından hafifçe ayağın
çekilmesi ile gaz pedalına hafifçe
basılması otomatik olarak elektrikli
park frenini serbest bırakır. Aynı
zamanda m düğmesi çekilirse, bu
mümkün değildir.
Otomatik şanzımanlı araçlar: D
devreye alma ve daha sonra gaz
pedalına basılması otomatik olarak
elektrikli park frenini serbest bırakır.
Aynı zamanda m düğmesi çekilirse,
bu mümkün değildir.
Araç hareket ettiğinde dinamik fren
devreye girer
Araç hareket ederken ve m düğmesi
çekili konumda durduğunda elektrikli
park freni sistemi aracı
yavaşlatacaktır ancak park freni statik olarak çekili konumda kalmayacaktır.
m düğmesi bırakılır bırakılmaz
dinamik frenleme sona erdirilir.Otomatik uygulama
Araç otomatik şanzıman ile
donatılmış ve ayarlanabilir hız
sabitleyici etkin ise, araç sistem
tarafından iki dakikadan fazla süreyle
durdurulduğunda, elektrikli park freni
otomatik olarak uygulanır.
El freni hareket ettikten sonra
otomatik olarak serbest bırakır.
Çalışma prensibi kontrolü
Araç dururken, elektrikli park freni
otomatik olarak uygulanabilir. Bu
sistemi kontrol etmek için yapılır.
Arıza
Elektrikli park freni sistemindeki
hatalara j bir kontrol lambasının
yanması ve Sürücü Bilgi Sisteminde mesajın görüntülenmesi ile işaret
edilir. Araç mesajları 3 127.
Elektrikli park freninin
etkinleştirilmesi: m düğmesini çekin
ve beş saniyeden daha fazla çekili
tutun. m kontrol lambası yandığında
elektrikli park freni devreye girmiş
demektir.
