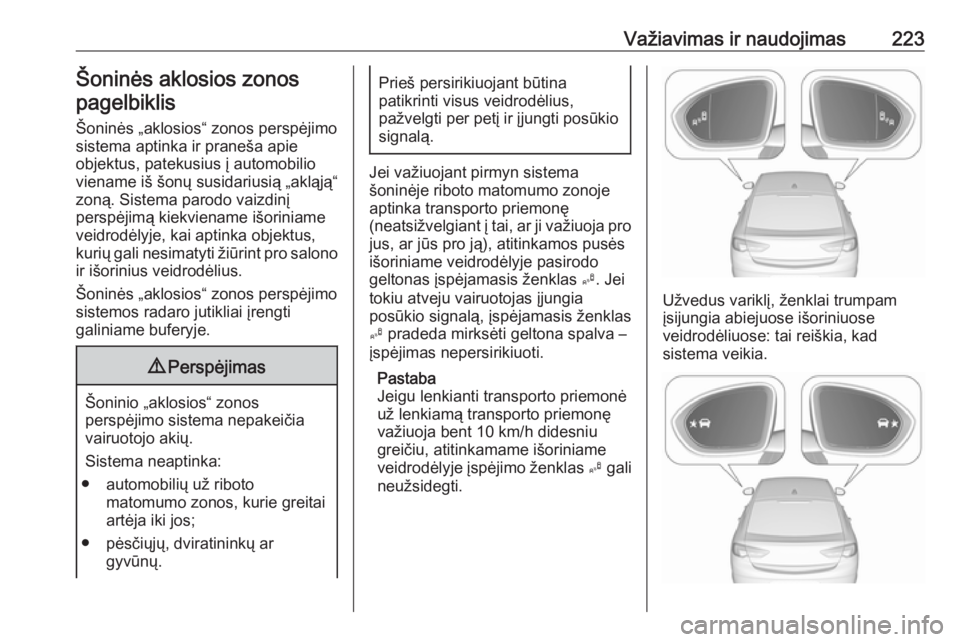

Važiavimas ir naudojimas223Šoninės aklosios zonospagelbiklis
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio viename iš šonų susidariusią „akląją“zoną. Sistema parodo vaizdinį
perspėjimą kiekviename išoriniame
veidrodėlyje, kai aptinka objektus,
kurių gali nesimatyti žiūrint pro salono
ir išorinius veidrodėlius.
Šoninės „aklosios“ zonos perspėjimo
sistemos radaro jutikliai įrengti
galiniame buferyje.9 Perspėjimas
Šoninio „aklosios“ zonos
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei važiuojant pirmyn sistema
šoninėje riboto matomumo zonoje
aptinka transporto priemonę
(neatsižvelgiant į tai, ar ji važiuoja pro
jus, ar jūs pro ją), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
geltonas įspėjamasis ženklas B. Jei
tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti geltona spalva –
įspėjimas nepersirikiuoti.
Pastaba
Jeigu lenkianti transporto priemonė
už lenkiamą transporto priemonę
važiuoja bent 10 km/h didesniu
greičiu, atitinkamame išoriniame veidrodėlyje įspėjimo ženklas B gali
neužsidegti.
Užvedus variklį, ženklai trumpam
įsijungia abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.

224Važiavimas ir naudojimasJei automobilyje įdiegta
persirikiavimo perspėjimo sistema 3 224, veidrodėliuose parodomas
ženklas F.
Išjungimas
Šoninės „aklosios“ zonos perspėjimo
sistemą galima įjungti arba išjungti
automobilio pritaikymo meniu
(informacijos ekrane).
Automobilio pritaikymas 3 129.
Informacijos ekranas 3 122.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Aptikimo zonos Aptikimo zonos prasideda ties galiniubamperiu ir tęsiasi maždaug
tris metrus atgal ir į šonus. Zonos
aukštis apytiksliai siekia nuo
pusmetrio iki dviejų metrų nuo žemės.
Sistema deaktyvinama, jei transporto priemonė velka priekabą arba jei
prijungiamas dviračių laikiklis.
Šoninės „aklosios“ zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,apsauginius atitvarus, stulpelius,
bortelius, sienas ir sijas. Pastatyti
automobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.
Sistemos apribojimai
Normaliomis sąlygomis sistema
kartais gali nesuveikti. Tai padažnėja,
kai lauke šlapia.
Sistema gali neveikti tinkamai tokiais
atvejais:
● Ledas, sniegas, purvas, lipdukai,
magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius.
● Vairuojama per smarkią audrą su
liūtimi.
● Automobilis buvo patekęs į avariją arba jei sritis aplink
aptikimo jutiklį yra pažeista ar
netinkamai suremontuota.
● Lauke itin smarkiai svyruoja temperatūra.
● Automobilis velka priekabą
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių,
ženklai veidrodėliuose ima šviestinepertraukiamai ir vairuotojo
informacijos centre pasirodo
pranešimas. Kreipkitės į dirbtuves.
Persirikiavimo perspėjimas
Papildomai prie šoninės „aklosios“
zonos pagalbiklio 3 223,
persirikiavimo perspėjimo sistema
atpažįsta jūsų automobiliui
gretimomis eismo juostomis sparčiai
artėjančias transporto priemones.
Jei automobilyje rodomas
persirikiavimo perspėjimas, kartu
visada bus pateikiamas šoninės
„aklosios“ zonos perspėjimas.
Aptikusi gretima eismo juosta sparčiai
artėjantį automobilį, sistema
atitinkamame išoriniame veidrodėlyje
pateikia vaizdinį perspėjimą.
Radariniai atstumo jutikliai įrengti galiniame bamperyje.

Važiavimas ir naudojimas2259Perspėjimas
Persirikiavimo perspėjimo sistema
nepakeičia vairuotojo budrumo.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio
signalą.
Aptikusi gretima eismo juosta
artėjančią transporto priemonę, kuri
važiuoja žymiai greičiau, sistema
atitinkamame išoriniame veidrodėlyje įjungia geltonos spalvos įspėjamąjį
ženklą F. Jei tokiu atveju
vairuotojas įjungia posūkio signalą,
įspėjamasis ženklas F pradeda
mirksėti geltona spalva – įspėjimas
nepersirikiuoti.
Persirikiavimo perspėjimas veikia važiuojant bet kokiu greičiu.
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Aptikimo zonos
Sistemos jutikliai dengia maždaug
3,5 metrų zoną lygiagrečiai abiem
automobilio šonams ir apie 3 metrus
atgal (šoninė „aklosios zonos“
perspėjimo sistema) (A) bei apie
70 metrų atgal (persirikiavimo
perspėjimo sistema) (B), zonos
registruojamos gretimose eismo
juostose. Zonos prasideda nuo
kiekvieno išorinio veidrodėlio. Zonos
aukštis apytiksliai siekia nuo
0,5 metro iki 2 metrų nuo žemės.

226Važiavimas ir naudojimasIšjungimas
Persirikiavimo perspėjimo sistemą
galima įjungti arba išjungti
automobilio pritaikymo meniu
(informacijos ekrane).
Automobilio pritaikymas 3 129.
Informacijos ekranas 3 122.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Sistemos apribojimai
Atsitiktiniai nepagrįsti perspėjimai gali
būti pateikiami normaliomis
sąlygomis arba staigiame posūkyje.
Sistema gali laikinai perspėti apie
riboto matomumo zonoje esančius
objektus susidarius tam tikroms oro
sąlygoms (lyjant, krentant krušai ir
pan.). Važiuojant šlapiu keliu arba
pervažiuojant iš sausos zonos į
šlapią, gali įsijungti kontrolinis
indikatorius F, nes vandens purslai
gali būti palaikyti objektu. Kitaip
kontrolinis indikatorius F gali
užsidegti dėl kelio atitvarų, kelioženklų, medžių, krūmų ir kitų
nejudančių objektų. Tai normalu ir
sistemos aptarnauti nereikia.
Sistema gali neveikti tinkamai tokiais
atvejais:
● Ledas, sniegas, purvas, lipdukai,
magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius.
● Vairuojama per smarkią audrą su
liūtimi.
● Automobilis buvo patekęs į avariją arba jei sritis aplink
aptikimo jutiklį yra pažeista ar
netinkamai suremontuota.
● Lauke itin smarkiai svyruoja temperatūra.
● Automobilis velka priekabą
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.
Pastaba
Ką tik pradėtą eksploatuoti sistemą
privaloma sukalibruoti. Siekdami
optimalaus veikimo, kaip įmanoma
greičiau tam tikrą atstumąpavažiuokite tiesia automagistrale
su šalikelės objektais, pvz.,
apsauginiais atitvarais ar barjerais.
Panoraminio vaizdo sistema
Ši sistema informaciniame ekrane
leidžia matyti vaizdą aplink automobilį beveik 360° kampu, lyg vaizdą
paukščio akimis.
Sistema naudoja keturias kameras: ● galinę kamerą, įrengtą bagažinės
dangtyje
● priekinę kamerą, įrengtą priekinėse grotelėse po emblema
● šonines kameras, esančias kiekvieno išorinio veidrodėlio
apačioje.

Važiavimas ir naudojimas227
Langas informacijos ekrane yra
padalytas į dvi dalis: kairiojoje pusėje
rodomas vaizdas iš automobilio
viršaus, o dešiniojoje – vaizdas iš
priekio arba galo, atsižvelgiant į
įjungtą pavarą. Automobilio statymo
jutikliai pateikia vaizdo informaciją.
Įjungimas Panoraminio vaizdo sistema
įjungiama:
● įjungiant atbulinę pavarą
● palietus kameros piktogramą ë
informacijos ekrane
● artėjant prie priekyje esančio objekto
Funkcionalumas
Galinis vaizdas
Įjungus atbulinę pavarą, galinis
vaizdas rodo srities už automobilio
vaizdą dešinėje ekrano dalyje.
Ekrane gali būti rodomas įspėjamasis trikampis 9, jei automobilio statymo
pagalbos galiniai jutikliai aptinka
kliūčių. Artėjant objektui, šis geltonas
trikampis tampa raudonas ir didėja.
Neilgai trukus informacijos ekrane
rodomas ankstesnis turinys, kai vietoj automobilio atbulinės pavaros
įjungiama kita pavara. Norėdami, kad
ankstesnis vaizdas būtų rodomas
greičiau, paspauskite kameros
piktogramą informacijos ekrane.
Panoraminio vaizdo sistema taip pat
išjungiama važiuojant pirmyn
didesniu nei 11 km/h greičiu.
Aplinkinis vaizdas
Aplinkinis vaizdas informacijos
ekrane rodo srities, supančios
automobilį iš viršaus, vaizdą kartu su
priekinės arba galinės kameros
vaizdais.Priekinis vaizdas
Priekinis vaizdas rodo srities
automobilio priekyje vaizdą dešinėje
ekrano dalyje. Vaizdas rodomas
perjungus atbulinę pavarą į priekinės
eigos pavarą arba palietus kameros
piktogramą informacijos ekrane.
Priekinis vaizdas taip pat rodo
objektus, automatiškai aptiktus 30 cm
atstumu. Priekinis vaizdas rodomas
tik važiuojant pirmyn iki 11 km/h
greičiu.
Išjungimas
Panoraminio vaizdo sistema
išjungiama:
● važiuojant didesniu nei 11 km/h greičiu
● palietus kameros piktogramą ë
informacijos ekrane
● perjungus neutralią arba P pavarą automatinėje pavarų
dėžėje.

228Važiavimas ir naudojimasBendra informacija9Perspėjimas
Panoraminio vaizdo sistema
nepakeičia vairuotojo akių. Ji
nerodys vaikų, pėsčiųjų,
dviratininkų, skersinio eismo
dalyvių, gyvūnų ir kitų objektų,
esančių už kameros veikimo
zonos ribų, pvz. po buferiu ar
automobiliu.
Nevažiuokite ir nestatykite
automobilio, naudodamiesi vien
panoraminio vaizdo sistema.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
9 Perspėjimas
Rodomi vaizdai gali būti toliau
arba arčiau, nei jie iš tikrųjų yra. Rodoma sritis yra ribota ir objektai, esantys arti kurio nors buferio
krašto arba po juo, ekrane gali būti
nerodomi.
9 Perspėjimas
Panoraminio vaizdo kameros turi
„aklųjų“ zonų ir nerodo visų
objektų, esančių šalia automobilio kraštų. Netinkamoje padėtyje
esantys sudedami šoniniai
veidrodėliai negali tinkamai rodyti
panoraminio vaizdo.
„Aklosios“ vietos rodomos kaip
brūkšninės sritys iliuminacijose.
Tamsios vietos reiškia vaizdus,
kuriuos rodo panoraminio vaizdo
sistema.
Sistemos apribojimai
Įspėjimas
Norint, kad sistema veiktų
optimaliai, svarbu, kad priekinėse
grotelėse, išorinių veidrodėlių
korpusuose ir bagažinės dangtyje
tarp registracijos numerio
lempučių esantys kamerų

Važiavimas ir naudojimas229objektyvai visada būtų švarūs.
Nuplaukite objektyvus vandeniu ir
nušluostykite švaria šluoste.
Nevalykite objektyvų garų
purškikliu ar aukšto slėgio
purškiamuoju įrenginiu.
Panoraminio vaizdo sistema gali
neveikti tinkamai tokiais atvejais:
● Aplink yra tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.
● Kameros objektyvą užstoja sniegas, ledas, patižęs sniegas,
purvas, nešvarumai.
● Automobilis velka priekabą.
● Automobilis buvo patekęs į avariją.
● Lauke itin smarkiai svyruoja temperatūra.
Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.
Galinio vaizdo kameros rodomas
vaizdas pateikiamas informaciniame
ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir statymo
pagalbos jutiklių stebėjimo lauką
nepatenkantys objektai (pvz., po
bamperiu ar po automobiliu)
nerodomi.
Nevažiuokite atbulomis ir
nestatykite automobilio,
naudodamiesi vien galinio vaizdo kamera.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.
Funkcionalumas
Kamera sumontuota tarp valstybinio
numerio lentelės lempučių.

230Važiavimas ir naudojimasKameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos
vieno metro intervalais ir
projektuojamos vaizde, kad apibrėžtų
atstumą iki rodomų objektų.
Automobilio trajektorija vaizduojama
pagal vairo pasukimo kampą.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos pažangiosios statymo
pagalbos galinių jutiklių aptiktos
kliūtys.
Viršutinėje informacinio ekrano
eilutėje papildomai pasirodo 9 su
įspėjimu stebėti automobilio aplinką.
Išjungimas
Kamera išjungiama, kai važiuojant
pirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie
10 sekundžių.Orientacinių linijų ir įspėjamųjų ženklų
deaktyvinimas
7 colių spalvotas informacijos
ekranas: vaizdines orientacines
linijas ir įspėjamuosius ženklus
galima aktyvinti arba deaktyvinti
jutikliniais mygtukais, pateiktais
apatinėje ekrano srityje.
8 colių spalvotas informacijos
ekranas: vaizdines orientacines
linijas ir įspėjamuosius ženklus
galima aktyvinti arba deaktyvinti
informacijos ekrano Nuostatų meniu.
Nurodykite atitinkamą nuostatą per
Settings (Nuostatos) , I Rear Camera
(Galinė kamera) .
