Oppbevaring og transport71
Ytterligere koppholdere finnes i
armlenet bak. Fell ned armlenet.
Oppbevaringsplass foran
Det finnes en oppbevaringsboks i
midtkonsollen. Skyv dekselet fram‐
over.
Solbrilleetui
Fell ned og åpne.
Må ikke brukes til oppbevaring av
tunge gjenstander.
Oppbevaring i armlenet
Oppbevaring i forsetets armlene
Trykk på knappen for å felle opp
armlenet.
Oppbevaringsplass i
midtkonsollen
Oppbevaringsplassen kan brukes til
små gjenstander.
Avhengig av utførelsen kan bilen ha
et oppbevaringsrom under et deksel.

72Oppbevaring og transport
Trykk på dekselet bak for å åpne
dette.
Bagasjerom
Avhengig av utstyret er bakseteryg‐
gen delt i to eller tre deler. Alle deler kan felles ned.
Gjør om nødvendig følgende før
baksetene felles ned:
● Ta av bagasjeromstrekket 3 75.
● Trykk på låsen for å skyve ned hodestøttene 3 42.
● Fjern hodestøttene bak for å kunne legge seteryggene helt
ned mot seteputene 3 42.Lasteromforlengelse (to-delt
bakseterygg)
● Dra i frigjøringsspaken på en eller
begge ytre sider og fell seteryg‐
gene ned på seteputen.
● For å felle opp løfter du seteryg‐ gene og fører dem til oppreist stil‐ling til du hører at de smekker i
lås. Pass på at beltene er korrekt
plassert og borte fra felleområ‐
det.

Oppbevaring og transport73

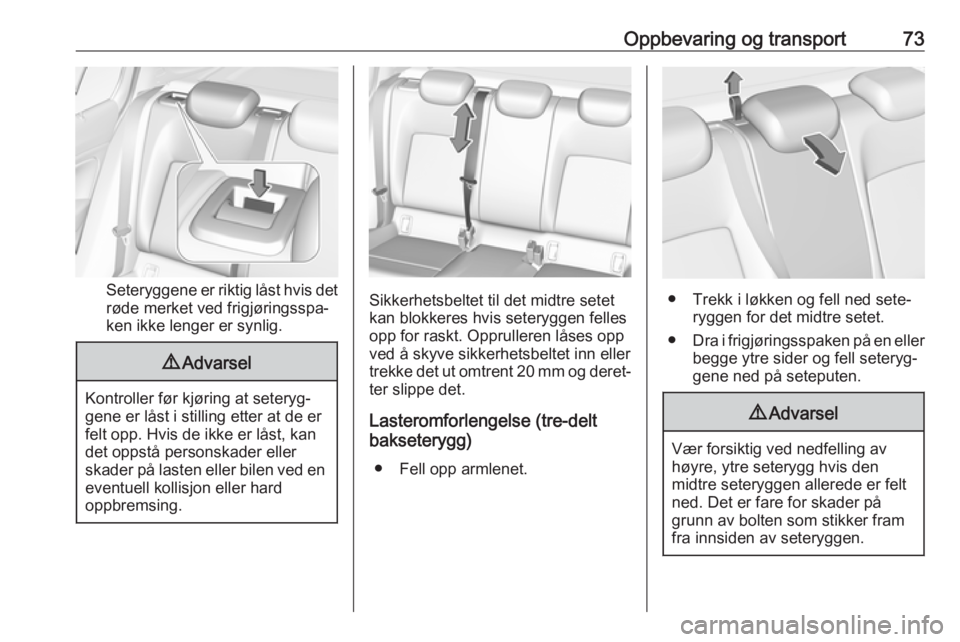

Seteryggene er riktig låst hvis det
røde merket ved frigjøringsspa‐
ken ikke lenger er synlig.
9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller
skader på lasten eller bilen ved en eventuell kollisjon eller hard
oppbremsing.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og deret‐
ter slippe det.
Lasteromforlengelse (tre-delt
bakseterygg)
● Fell opp armlenet.● Trekk i løkken og fell ned sete‐ ryggen for det midtre setet.
● Dra i frigjøringsspaken på en eller
begge ytre sider og fell seteryg‐
gene ned på seteputen.
9 Advarsel
Vær forsiktig ved nedfelling av
høyre, ytre seterygg hvis den
midtre seteryggen allerede er felt
ned. Det er fare for skader på
grunn av bolten som stikker fram
fra innsiden av seteryggen.

74Oppbevaring og transport
●Dra i frigjøringsspaken på en eller
begge ytre sider og fell seteryg‐
gene ned på seteputen.
9 Advarsel
Vær forsiktig ved nedfelling av
høyre, ytre seterygg hvis den
midtre seteryggen allerede er felt
ned. Det er fare for skader på
grunn av bolten som stikker fram
fra innsiden av seteryggen.
● Alternativt kan seteryggene felles
ned fra bagasjerommet: Trekk i
hendelen på venstre eller høyre
sidevegg i lasterommet for å felle
ned ønsket del av seteryggen.
9 Advarsel
Vær forsiktig når bakseteryggene
betjenes fra bagasjerommet.
Seteryggen felles ned med bety‐
delig kraft. Fare for personskade,
spesielt for barn.
Pass på at ingenting er festet til
baksetene eller til seteputen.
● For å felle opp løfter du seteryg‐ gene og fører dem til oppreist stil‐ling til du hører at de smekker i
lås. Pass på at beltene er korrekt
plassert og borte fra felleområ‐
det.
Seteryggene er riktig låst hvis det
røde merket ved frigjøringsspa‐
ken ikke lenger er synlig.
9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er
felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller

Oppbevaring og transport75skader på lasten eller bilen ved en
eventuell kollisjon eller hard
oppbremsing.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og deret‐
ter slippe det.
Bagasjeromsdeksel
Ikke legg gjenstander på dekselet.
5-dørs kombi
Ta av dekselet
Løsne holdestroppene fra bakluka.
Løft dekselets bakre og fremre del.
Ta av dekselet.
Sette på dekselet
Før dekselet inn i sideføringene og
fell ned. Fest festestroppene på
bakluken.
Sports Tourer
Lukke rullegardinen
Trekk rullegardinen bakover og
oppover med håndtaket til det festes
i holderne på siden.
Åpne rullegardinen

76Oppbevaring og transportTrekk rullegardin-håndtaket bakover
og nedover. Trekket ruller seg opp
automatisk.
Åpne rullegardinen til
lasteposisjon
Trykk på rullegardin-håndtaket.
Rullegardinens bakre del føres auto‐
matisk oppover.
Fjerne rullegardinen
Åpne rullegardinen.
Trekk opp utløserspaken på høyre
side, og hold den. Løft først opp rulle‐ gardinen på høyre side, og ta den ut
av holderne.
Montere rullegardinen
Sett venstre del av rullegardinen inn i sporet, trekk deretter utløserspaken
opp.
Hold og sett inn den høyre delen av
rullegardinen i sporet og fest.
Bakre oppbevaringsrom‐
deksel
5-dørs kombi
Det bakre gulvdekselet kan fjernes.
Løft dekselet med sløyfen og fjerne
dette.
Sports Tourer Det bakre gulvdekselet kan fjernes.
Løft dekselet med sløyfen og fjerne
dette.

Oppbevaring og transport77
Trekk i håndtaket og brett bakre del
av dekselet forover.
Sett opp det sammenbrettede dekse‐
let bak bakseteryggene.
Oppbevaringsplass bak
Oppbevaringsrom
En oppbevaringskasse er plassert i
bagasjerommet. Fjern dekselet for å
få tilgang til oppbevaringskassen.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med surrestropper eller bagasjenett.
Bagasjeromsordner
Bagasjeskinne-systemet er et beve‐
gelig system for å sikre at gjenstander på bagasjeromgulvet ikke glir.

78Oppbevaring og transportMontering av holdere i skinnen
Sett holderne inn i skinnene i baga‐
sjeromgulvet. Bruk utsparingene i
skinnen og trykk knappen på holde‐
ren mens den settes inn.
Bruk av festeringer
Trykk knappen på holderen og skyv
den til den ønskede posisjonen. Fell
opp festeringene når de skal brukes.
Demontere
Fell ned festeringene. Trykk knappen på en holder og fjern den fra skinnen
gjennom utsparingen.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
baksetene. Hvis bakseteryggene er
felt ned, kan sikkerhetsnettet monte‐
res bak forsetene.
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Bak baksetene
Montering
● Sett kassetten inn i holderne på venstre og høyre side. Se
merkingen L (venstre side) og R
(høyre side) på kassetten.
Vri kassetten litt forover inntil
pilene peker mot hverandre, for å
låse kassetten.
