2017.75 OPEL CROSSLAND X Ohjekirja (in Finnish)

Auton hoito183Auton akun lataaminen9Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 208.
Varoitustarra
Symbolien merkitys: ● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Auton akun lähellä voi olla räjäh‐ täviä kaasuja.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi
kerrallaan. Käynnistä moottoria enin‐
tään 40 sekuntia. Toista tämä menet‐ tely vähintään viiden sekunnin kulut‐
tua. Jos moottori ei tällöin käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka vinosti tuuli‐
lasinpyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhinvarsi varovasti alas.

184Auton hoitoTakalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka vinosti tuuli‐
lasinpyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhinvarsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Halogeeniajovalot
Halogeeniajovalot erillisin koteloin
lähivaloja ja kaukovaloja/suuntavilk‐
kuja varten.
Kaukovalo, suuntavilkku ( 1)
Lähivalo ( 2)
Kaukovalot

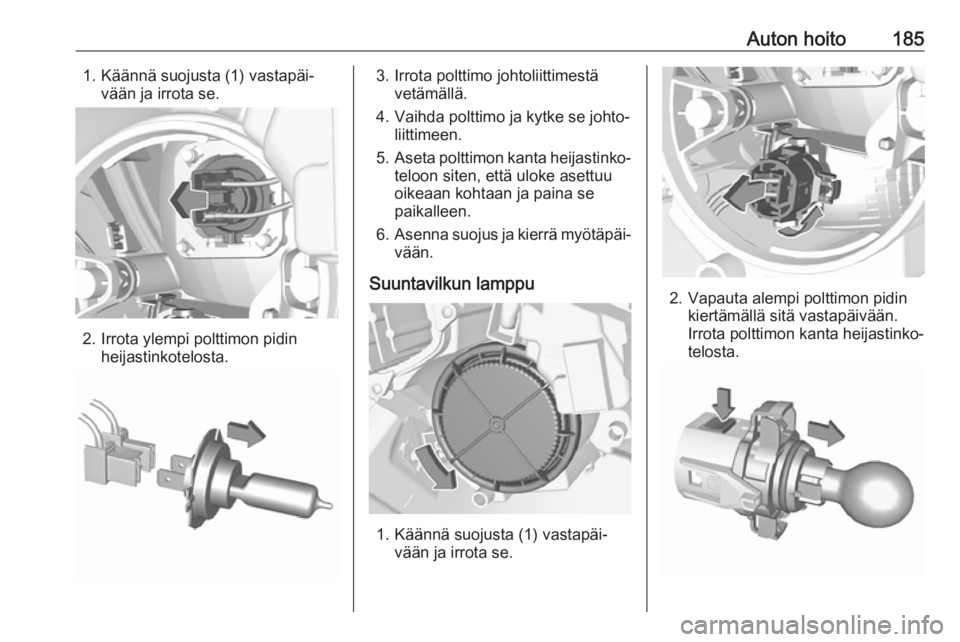

Auton hoito1851. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Irrota ylempi polttimon pidinheijastinkotelosta.
3. Irrota polttimo johtoliittimestä vetämällä.
4. Vaihda polttimo ja kytke se johto‐ liittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon siten, että uloke asettuu
oikeaan kohtaan ja paina se
paikalleen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Suuntavilkun lamppu
1. Käännä suojusta (1) vastapäi‐ vään ja irrota se.
2. Vapauta alempi polttimon pidinkiertämällä sitä vastapäivään.
Irrota polttimon kanta heijastinko‐
telosta.

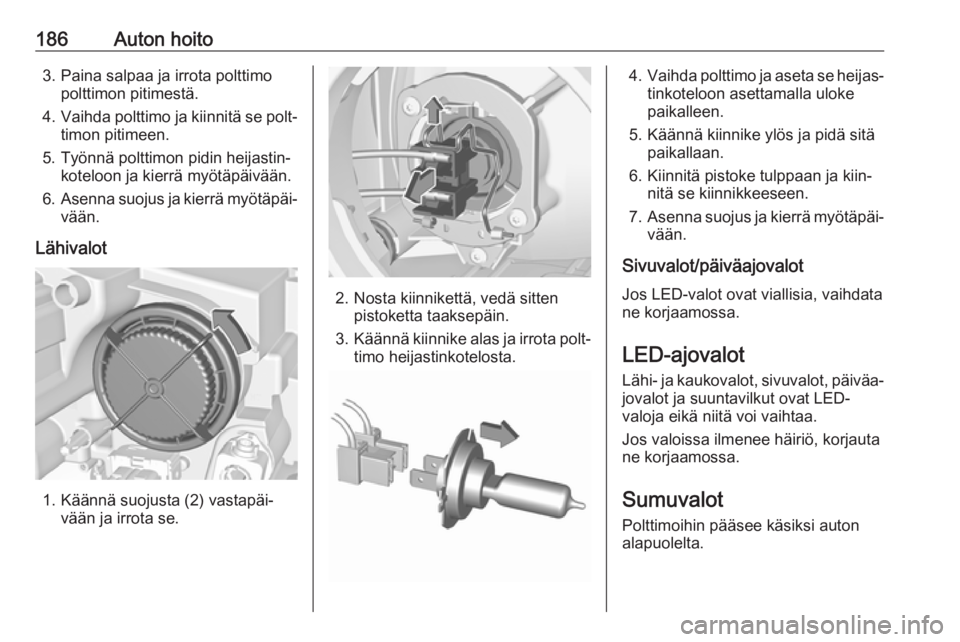

186Auton hoito3. Paina salpaa ja irrota polttimopolttimon pitimestä.
4. Vaihda polttimo ja kiinnitä se polt‐
timon pitimeen.
5. Työnnä polttimon pidin heijastin‐ koteloon ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Lähivalot
1. Käännä suojusta (2) vastapäi‐ vään ja irrota se.
2. Nosta kiinnikettä, vedä sitten
pistoketta taaksepäin.
3. Käännä kiinnike alas ja irrota polt‐
timo heijastinkotelosta.
4. Vaihda polttimo ja aseta se heijas‐
tinkoteloon asettamalla uloke
paikalleen.
5. Käännä kiinnike ylös ja pidä sitä paikallaan.
6. Kiinnitä pistoke tulppaan ja kiin‐ nitä se kiinnikkeeseen.
7. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton
alapuolelta.

Auton hoito187

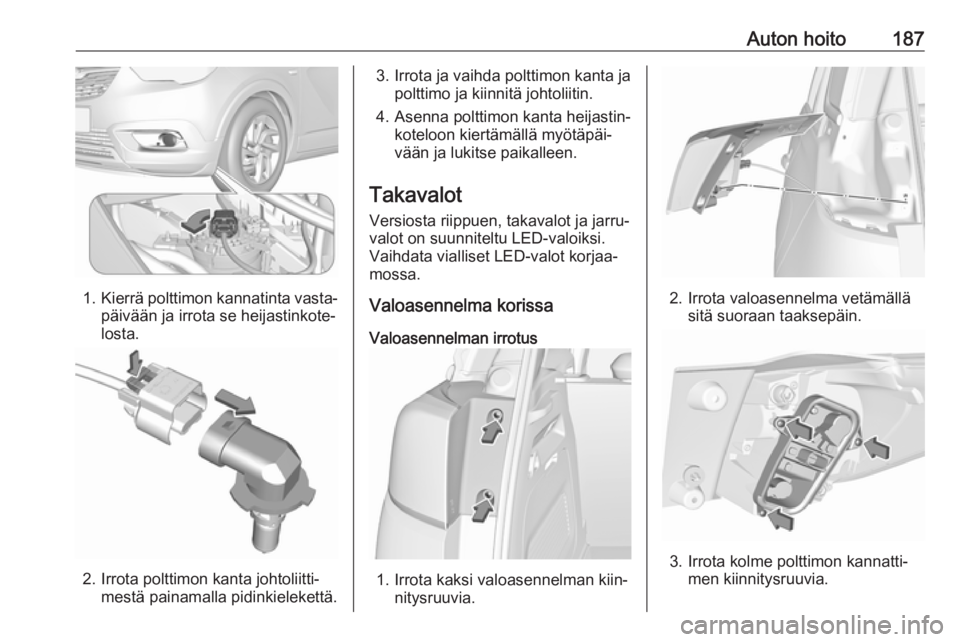

1.Kierrä polttimon kannatinta vasta‐
päivään ja irrota se heijastinkote‐
losta.
2. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijastin‐ koteloon kiertämällä myötäpäi‐
vään ja lukitse paikalleen.
Takavalot
Versiosta riippuen, takavalot ja jarru‐ valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valoasennelma korissa
Valoasennelman irrotus
1. Irrota kaksi valoasennelman kiin‐ nitysruuvia.
2. Irrota valoasennelma vetämälläsitä suoraan taaksepäin.
3. Irrota kolme polttimon kannatti‐ men kiinnitysruuvia.

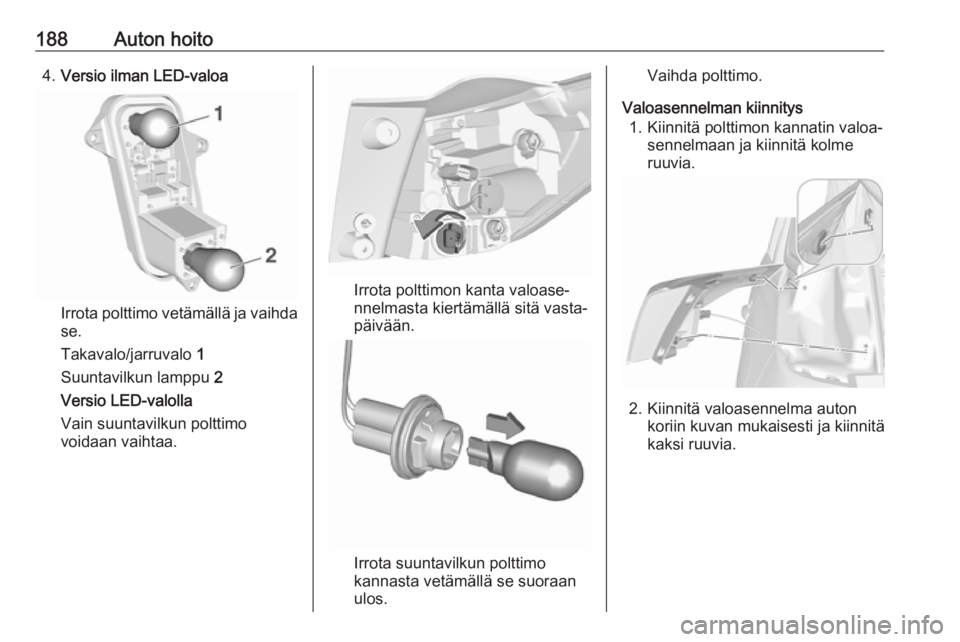

188Auton hoito4.Versio ilman LED-valoa
Irrota polttimo vetämällä ja vaihda
se.
Takavalo/jarruvalo 1
Suuntavilkun lamppu 2
Versio LED-valolla
Vain suuntavilkun polttimo
voidaan vaihtaa.
Irrota polttimon kanta valoase‐
nnelmasta kiertämällä sitä vasta‐
päivään.
Irrota suuntavilkun polttimo
kannasta vetämällä se suoraan
ulos.
Vaihda polttimo.
Valoasennelman kiinnitys 1. Kiinnitä polttimon kannatin valoa‐ sennelmaan ja kiinnitä kolme
ruuvia.
2. Kiinnitä valoasennelma auton koriin kuvan mukaisesti ja kiinnitä
kaksi ruuvia.

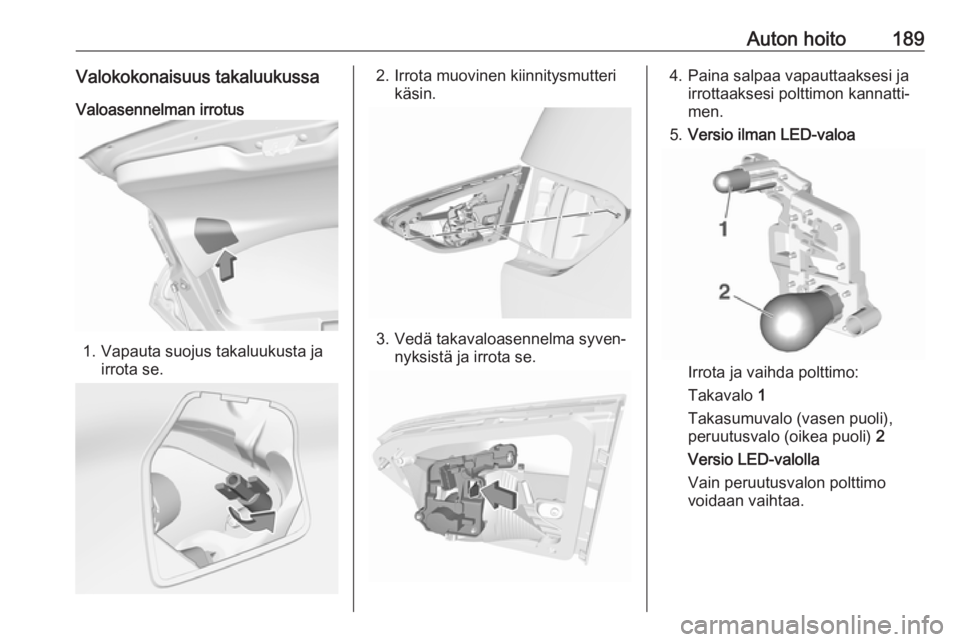

Auton hoito189Valokokonaisuus takaluukussaValoasennelman irrotus
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Paina salpaa vapauttaaksesi jairrottaaksesi polttimon kannatti‐
men.
5. Versio ilman LED-valoa
Irrota ja vaihda polttimo:
Takavalo 1
Takasumuvalo (vasen puoli),
peruutusvalo (oikea puoli) 2
Versio LED-valolla
Vain peruutusvalon polttimo
voidaan vaihtaa.

190Auton hoito
Irrota polttimon kanta valoase‐
nnelmasta kiertämällä sitä vasta‐
päivään.
Irrota polttimo kannasta vetämällä
se suoraan ulos.
Vaihda polttimo.
Valoasennelman kiinnitys 1. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
2. Kiinnitä valoasennelma takaluuk‐kuun.
3. Kiinnitä valoasennelma muovi‐ sella kiinnitysmutterilla.
4. Kiinnitä kansi takaluukkuun.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
