2017.5 OPEL ZAFIRA C Manual de utilizare (in Romanian)

Depozitarea95o parte, comprimaţi tija şi
suspendaţi şi cuplaţi pe partea
cealaltă.
● Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare
faţă de pe ambele părţi ale
portbagajului.
● Tensionaţi ambele chingi trăgând
de capătul liber.
Montarea în spatele scaunelor
faţă
● Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra
scaunelor faţă: suspendaţi şi
cuplaţi tija plasei pe o parte,
comprimaţi tija şi suspendaţi şi cuplaţi pe partea cealaltă.
● Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare
de pe ambele părţi ale podelei din
faţa scaunelor.
● Tensionaţi ambele chingi trăgând
de capătul liber.

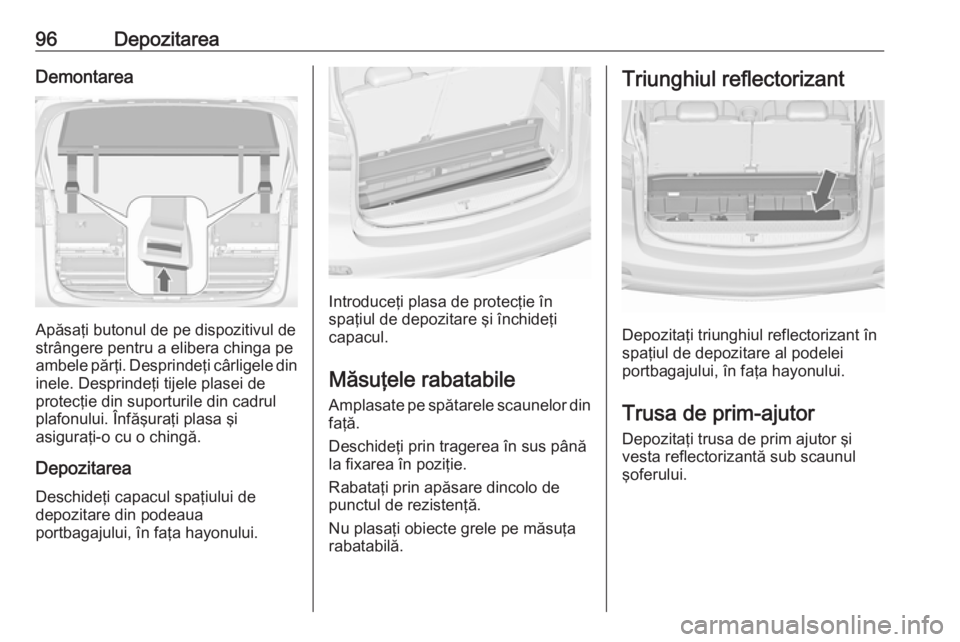

96DepozitareaDemontarea
Apăsaţi butonul de pe dispozitivul de
strângere pentru a elibera chinga pe
ambele părţi. Desprindeţi cârligele din
inele. Desprindeţi tijele plasei de
protecţie din suporturile din cadrul
plafonului. Înfăşuraţi plasa şi
asiguraţi-o cu o chingă.
Depozitarea
Deschideţi capacul spaţiului de
depozitare din podeaua
portbagajului, în faţa hayonului.
Introduceţi plasa de protecţie în
spaţiul de depozitare şi închideţi
capacul.
Măsuţele rabatabile
Amplasate pe spătarele scaunelor din faţă.
Deschideţi prin tragerea în sus până
la fixarea în poziţie.
Rabataţi prin apăsare dincolo de
punctul de rezistenţă.
Nu plasaţi obiecte grele pe măsuţa
rabatabilă.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant în
spaţiul de depozitare al podelei
portbagajului, în faţa hayonului.
Trusa de prim-ajutor Depozitaţi trusa de prim ajutor şivesta reflectorizantă sub scaunul
şoferului.

Depozitarea97
Folosiţi chingile pentru fixare.
La o altă versiune, trusa de prim-
ajutor este amplasată într-o cutie
pentru depozitare de sub scaunul
şoferului. Glisaţi rola pentru de
deschide sau închide cutia.Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş
Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, serecomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare,
contactaţi atelierul service local.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.

98DepozitareaMontarea portbagajului de
acoperiş
Autovehiculele cu bare de amarare
Fixaţi portbagajul de acoperiş în zona
orificiilor indicate în ilustraţie prin
săgeţi.
Autovehiculele fără bare de amarare
Pentru a fixa un portbagaj de
acoperiş, deschideţi capacele
benzilor de acoperiş. Introduceţi
dispozitivele de montare, conform instrucţiunilor, în opritorul indicat în
ilustraţie.
Instrucţiuni referitoare
la încărcare
● Obiectele grele din portbagaj vor fi plasate spre spătarele
scaunelor. Asiguraţi-vă că
spătarele sunt blocate corect în
poziţie. Dacă este necesar ca
obiectele să fie stivuite unele
peste altele, cele grele vor fi
aşezate la bază.
● Fixaţi obiectele cu chingile de amarare ataşate de inelele de
amarare 3 92.
● Asiguraţi obiectele mobile din portbagaj împotriva alunecării.

Depozitarea99● Încărcătura nu trebuie sădepăşească marginea
superioară a spătarelor.
● Nu plasaţi nimic pe copertina portbagajului şi nici pe planşa debord.
● Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a manetei selectorului de viteze şi să nu limiteze libertatea
de mişcare a şoferului. Nu
aşezaţi în interiorul
autovehiculului obiecte
neasigurate.
● Nu conduceţi cu portbagajul deschis.9Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
● Sarcina utilă reprezintă diferenţa dintre masa totală maximă
autorizată (conform plăcuţei de
identificare 3 283) şi masa
proprie CE a autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră
în tabelul cu masele de la
începutul acestui manual.
Masa proprie CE a
autovehiculului include valorile
estimate pentru greutatea
şoferului (68 kg ), bagaje (7 kg) şi
toate lichidele (rezervorul de combustibil 90 % plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie
a autovehiculului.
● Conducerea cu portbagaj de acoperiş creşte sensibilitatea la
vânt lateral şi afectează
manevrabilitatea autovehiculului
datorită ridicării centrului de
greutate. Distribuiţi încărcătura
uniform şi asiguraţi-o
corespunzător cu ajutorul
chingilor de amarare. Reglaţi
presiunea în anvelope înconcordanţă cu încărcarea
autovehiculului. Verificaţi şi
restrângeţi frecvent chingile.
Nu depăşiţi viteza de 120 km/h.
Sarcina permisibilă pe acoperiş
este de 75 kg pentru
autovehicule fără şine pe
acoperiş şi de 100 kg pentru
autovehicule cu şine pe acoperiş. Sarcina pe acoperiş reprezintăsuma dintre masa portbagajului
şi masa încărcăturii de pe acesta.

100Instrumentele şi comenzileInstrumentele şi
comenzileComenzile .................................. 101
Reglarea volanului ...................101
Comenzile de pe volan ............101
Volanul încălzit ........................ 102
Claxonul .................................. 102
Ştergătoarele/ spălătorul de parbriz .................................... 102
Ştergătorul/ spălătorul de lunetă ...................................... 104
Temperatura exterioară ...........104
Ceasul ..................................... 105
Prizele de curent .....................106
Bricheta ................................... 107
Scrumieră ................................ 107
Lămpile de avertizare, aparatele de măsură şi indicatoarele .........108
Blocul instrumentelor de bord ..108
Vitezometrul ............................ 108
Contorul de kilometraj .............108
Contorul de parcurs .................108
Turometrul ............................... 109
Indicatorul de nivel combustibil 109
Selectorul de combustibil ........110Indicatorul de temperatură a
agentului de răcire motor .......111
Afişajul de service ...................111
Lămpile de control ...................112
Semnalizarea direcţiei .............114
Lampa de avertizare centură de siguranţă ................................. 115
Sistemele airbag şi dispozitivele de pretensionare a centurilor de
siguranţă ................................. 115
Dezactivarea airbagurilor ........116
Sistemul de încărcare ..............116
Lampa de control defecţiuni ....116
Sistemul de frână şi de ambreiaj .................................. 117
Pedală de acţionare ................117
Frâna de mână electrică ..........117
Defecţiune frână de mână electrică .................................. 117
Sistemul antiblocare frâne (ABS) ...................................... 118
Schimbarea treptelor de viteză 118
Servodirecţia ........................... 118
Distanţa faţă de autovehiculul din faţă .................................... 118
Sistemul de avertizare la părăsirea benzii de rulare .......118
Control electronic de stabilitate oprit ........................................ 118Controlul electronic al stabilităţii
şi Sistemul de control al
tracţiunii .................................. 119
Sistemul de control antipatinare este deconectat ......................119
Preîncălzirea ........................... 119
Filtrul de particule pentru motor diesel ...................................... 119
AdBlue ..................................... 119
Sistemul de monitorizare a presiunii în anvelope ..............119
Presiunea uleiului de motor .....120
Nivel scăzut al combustibilului . 120
Sistemul antidemaraj ...............121
Luminile exterioare ..................121
Faza lungă ............................... 121
Funcţia de asistenţă pentru faza lungă ....................................... 121
Faruri cu LED .......................... 121
Proiectoarele de ceaţă ............121
Lampa de ceaţă spate .............121
Controlul vitezei de croazieră ..121
Controlul adaptiv al vitezei de croazieră ................................. 121
Autovehicul detectat în faţă .....122
Limitator de viteză ...................122
Sistemul de detectare a semnelor de circulaţie ............122
Portieră deschisă .....................122

Instrumentele şi comenzile101Afişajul pentru informaţii............122
Centru de informaţii pentru şofer ....................................... 122
Afişaj pentru informaţii .............127
Mesajele autovehiculului ...........129
Semnalele de avertizare ..........130
Tensiunea bateriei ...................130
Personalizarea autovehiculului ..131
Serviciul telematic ......................134
OnStar ..................................... 134Comenzile
Reglarea volanului
Deblocaţi maneta, reglaţi volanul,
apoi fixaţi în poziţie maneta şi
asiguraţi-vă că s-a blocat complet.
Nu reglaţi volanul decât dacă
autovehiculul este staţionar şi
sistemul de blocare a volanului este
dezactivat.
Comenzile de pe volan
Sistemul Infotainment, unele sisteme
de asistenţă pentru şofer şi telefonul
mobil sincronizat pot fi acţionate prin intermediul comenzilor de pe volan.
Informaţii suplimentare sunt
disponibile în manualul Infotainment.
Sistemele de asistenţă pentru şofer
3 185.

102Instrumentele şi comenzileVolanul încălzit
Se activează prin apăsarea *.
Activarea este indicată de ledul din
buton.
Zonele recomandate pentru
prinderea volanului sunt încălzite mai rapid şi la o temperatură mai mare
decât celelalte zone.
Încălzirea funcţionează numai când
motorul este pornit şi în timpul unei
opriri automate.
Sistemul de oprire-pornire 3 164.
Claxonul
Apăsaţi j.
Ştergătoarele/ spălătorul de
parbriz
Ştergătoarele de parbrizHI:ştergere rapidăLO:ştergere lentăINT:ştergere temporizată sau
ştergere automată cu senzor
de ploaieOFF:dezactivat
Pentru o singură trecere atunci când
ştergătoarele de parbriz sunt
dezactivate, apăsaţi maneta în jos
către poziţia 1x.
Nu utilizaţi ştergătoarele pe parbrizul
îngheţat.
