2017.5 OPEL ZAFIRA C Instruksjonsbok

Kjøring og bruk183Funksjonen bruker forskjellige typer
input (f.eks. radarsensor, bremse‐
trykk, kjøretøyhastighet) for å
beregne sannsynligheten for en front‐
kollisjon.
Aktiv nødbremsing aktiveres automa‐
tisk ved hastighet over ganghastig‐
het, forutsatt at Kollisjonsberedskap -
innstillingen ikke er deaktivert i
menyen for personlig tilpasning av
bilen 3 122.
Systemet omfatter: ● bremseklargjøringssystemet
● automatisk nødbremsing
● bremsestøtte forover9Advarsel
Dette systemet fungerer ikke som
noen erstatning for førerens
ansvar for å kjøre bilen og se
forover. Funksjonen skal kun
fungere som et tilskudd. Føreren
må fortsette å bruke bremsen slik
situasjonen krever.
Bremseklargjøringssystemet
Når du nærmer deg en bil foran så
raskt at en kollisjon er sannsynlig,
setter dette systemet lett trykk på
bremsene. Det reduserer responsti‐
den ved en manuell eller automatisk
bremsing.
Bremsesystemet klargjøres, slik at
bremsingen kan utføres mye raskere.
Automatisk nødbremsing
Etter bremseklargjøring og rett før
truende kollisjon utfører denne funk‐
sjonen automatisk en begrenset
bremsing for å redusere støthastig‐
heten ved kollisjonen.
Bremsestøtte foroverI tillegg til bremseklargjøringssyste‐
met og automatisk nødbremsing,
muliggjør bremsestøtte forover en
mer sensitiv bremsehjelp. Et lett trykk
på bremsepedalen fører da umiddel‐
bart til en sterk bremsing. Denne
funksjonen hjelper føreren med å
bremse raskere og sterkere før en
truende kollisjon.9 Advarsel
Aktiv nødbremsing gir ikke full
stopp eller automatisk unngåelse
av kollisjon. Funksjonen reduserer bilens hastighet før en kollisjon.
Den reagerer kanskje ikke på
stansede kjøretøyer, fotgjengere
eller dyr. Etter et plutselig filbytte
trenger systemet litt tid til å
oppdage neste foranliggende
kjøretøy.
Føreren må alltid gi kjøringen full
oppmerksomhet. Føreren må
alltid være våken og klar til å bruke
bremser og ratt for å unngå kolli‐
sjoner. Alle i bilen må bruke sikker‐ hetsbelte.
Systembegrensninger
Aktiv nødbremsing har begrenset
eller ingen funksjon under regn, snø
eller ved kraftig tilsmussing, da radar‐ sensoren kan tildekkes av en vann‐
film, støv, is eller snø. Ved sensor‐
blokkering rengjøres sensordekslet.
I noen sjeldne tilfeller kan aktiv
nødbremsing gi en kort automatisk
bremsing i situasjoner som virker

184Kjøring og brukunødvendige, for eksempel på grunnav trafikkskilt i en kurve eller kjøre‐
tøyer i en annen kjørebane. Dette er
akseptabelt, og bilen trenger ikke
service. Trykk hardt på gasspedalen
for å overstyre automatisk bremsing.
Innstillinger Innstillinger kan endres i bilens meny
for personlige innstillinger i informa‐
sjonsdisplayet.
Velg den aktuelle innstillingen i
Innstillinger i informasjonsdisplayet.
Personlig tilpasning av bilen 3 122.
Feil
En melding vises i førerinformasjons‐ displayet hvis det er nødvendig å
inspisere systemet.
Hvis systemet ikke fungerer slik det
skal, vises meldinger på førerinforma‐
sjonssystemet.
Meldinger om bilen 3 120.Parkeringsradar
Parkeringsradar foran og bak9 Advarsel
Føreren har det fulle ansvaret for
parkeringsmanøveren.
Kontroller alltid omgivelsesområ‐
det ved kjøring bakover eller
forover mens parkeringsradaren
brukes.
Parkeringsradaren foran og bak
måler avstanden mellom bilen og
hindringer foran og bak bilen. Den
informerer og varsler føreren i form av lydsignaler og visning på displayet.
Det benytter to forskjellige lydsignaler
med forskjellig tonefrekvens for områ‐ dene som overvåkes foran og bak.
Hindringer foran bilen varsles via
høyttalerne foran, mens hindringer
bak bilen varsles via de bakre høytta‐
lerne.
Systemet har fire ultrasoniske parke‐
ringsfølere i støtfangerne bak og
foran.
Koble inn
Når revers er lagt inn, er parkerings‐
radaren foran og bak klar til å fungere.
Systemet aktiveres dessuten auto‐
matisk ved hastigheter opptil 11 km/t .

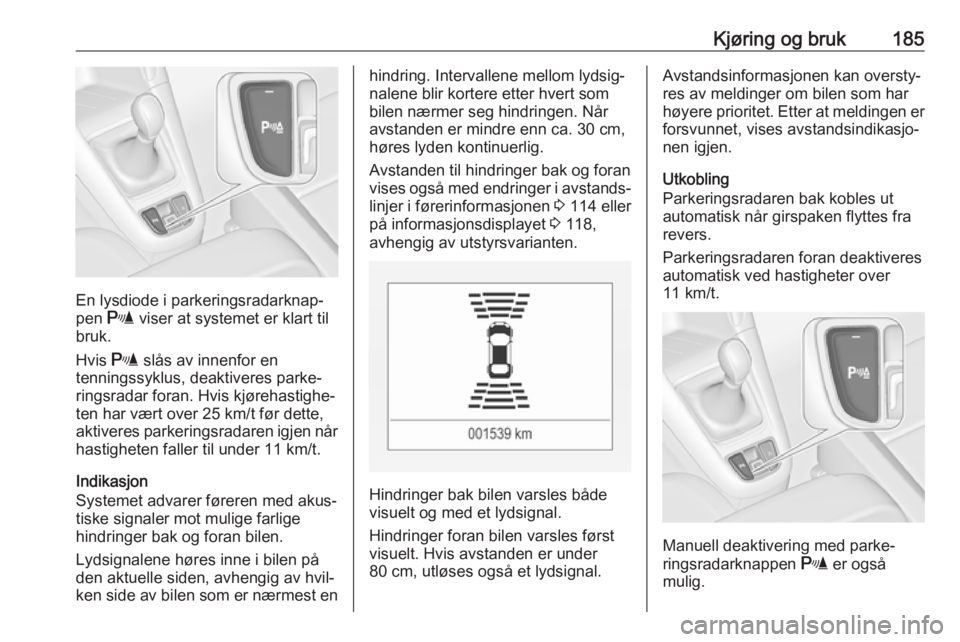

Kjøring og bruk185
En lysdiode i parkeringsradarknap‐
pen r viser at systemet er klart til
bruk.
Hvis r slås av innenfor en
tenningssyklus, deaktiveres parke‐
ringsradar foran. Hvis kjørehastighe‐
ten har vært over 25 km/t før dette,
aktiveres parkeringsradaren igjen når hastigheten faller til under 11 km/t.
Indikasjon
Systemet advarer føreren med akus‐
tiske signaler mot mulige farlige
hindringer bak og foran bilen.
Lydsignalene høres inne i bilen på
den aktuelle siden, avhengig av hvil‐
ken side av bilen som er nærmest en
hindring. Intervallene mellom lydsig‐
nalene blir kortere etter hvert som bilen nærmer seg hindringen. Nåravstanden er mindre enn ca. 30 cm,
høres lyden kontinuerlig.
Avstanden til hindringer bak og foran
vises også med endringer i avstands‐
linjer i førerinformasjonen 3 114 eller
på informasjonsdisplayet 3 118,
avhengig av utstyrsvarianten.
Hindringer bak bilen varsles både
visuelt og med et lydsignal.
Hindringer foran bilen varsles først
visuelt. Hvis avstanden er under
80 cm, utløses også et lydsignal.
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har
høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.
Utkobling
Parkeringsradaren bak kobles ut
automatisk når girspaken flyttes fra
revers.
Parkeringsradaren foran deaktiveres
automatisk ved hastigheter over
11 km/t.
Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.

186Kjøring og brukNår systemet er deaktivert manuelt,
slukker lysdioden i knappen, og
Parkeringshjelp av vises i førerinfor‐
masjonen.
Etter en manuell deaktivering aktive‐ res parkeringsradaren foran/bak igjen
når du trykker på r eller setter bilen
i revers.
Det komplette systemet kan deakti‐
veres manuelt i menyen for personlig
tilpasning av bilen i informasjonsdis‐
playet. Det forblir deaktivert under
tenningssyklusen eller inntil det akti‐
veres i menyen for personlig tilpas‐
ning igjen. Personlig tilpasning av
bilen 3 122.
Når tilhengerfestet brukes, må konfi‐
gurasjonsinnstillingene i menyen for
personlig tilpasning av bilen endres i
informasjonsdisplayet. Personlig
tilpasning av bilen 3 122.
Feil
Hvis det oppstår en feil eller systemet midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding i førerinformasjonen.
Meldinger om bilen 3 120.Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Parkeringshjelp-systemene regi‐
strerer automatisk fabrikkmontert
tilhengerfeste. De deaktiveres når
kontakten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.

Kjøring og bruk187Les dette
Hvis du girer opp og overskrider en
bestemt hastighet, deaktiveres den
bakre parkeringsassistenten når sykkelstativet bak er felt ut.
Hvis du først setter bilen i revers, vil parkeringsassistenten registrere
sykkelstativet bak og gi et lydsignal.
Trykk kort på r for å deaktivere
parkeringsassistenten.
Varsling om dødvinkel på siden
Blindsonevarslingssystemet oppda‐
ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet viser et visuelt
varsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.
Systemets sensorer er plassert i støt‐
fangeren på venstre og høyre side av bilen.9 Advarsel
Blindsonevarsling skal ikke
erstatte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i sideblindsonen under kjøring forover,
enten et kjøretøy som passerer eller
et som blir passert, tennes et gult
varselsymbol B i det aktuelle side‐
speilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
B å blinke gult som en varsling om å
ikke bytte filer.
Les dette
Hvis du kjører minst 10 km/t fortere
enn bilen du passerer, er det mulig
at varselsymbolet B i det aktuelle
sidespeilet ikke tennes.
Blindsonevarslingen er aktiv fra
hastighet på 10 km/t opp til 140 km/t.
Ved kjørehastighet over 140 km/t
deaktiveres systemet, noe som angis
av at varselsymbolene B lyser svakt
i begge sidespeilene. Varselsymbo‐ lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreresi blindsonen, lyser varselsymbolene
B som normalt på den gjeldende
siden.
Når bilen startes, lyser begge side‐
speildisplayer en kort stund for å angi
at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i informasjonsdisplayet.
Personlig tilpasning av bilen 3 122.

188Kjøring og brukSystemet deaktiveres dersom bilen
sleper en tilhenger.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Registreringssoner
Registreringssonene starter ved støt‐
fangeren bak og strekker seg ca.
3 meter bakover og til sidene. Høyden på sonen er omtrent mellom
en halv meter og to meter fra bakken.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
for eksempel rekkverk, stolper, veisik‐
ring, vegger og bjelker. Parkerte
kjøretøyer eller møtende kjøretøyer
registreres ikke.
Feil
Det kan av og til hende at gjenstander
ikke registreres under normale
forhold. Risikoen for dette øker under våte forhold.
Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐
fangeren bak er dekket av søle, skitt,
snø, is, sørpe eller ved kraftig regn.
Rengjøringsinstruksjoner 3 248.Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Kontakt et verksted hvis feilen
vedvarer.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på informa‐
sjonsdisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets og parkerings‐
radarfølerne synsfelt ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på
informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
Kameraet er montert i baklukehånd‐
taket.

Kjøring og bruk189
Ettersom kameraet sitter så høyt, er
det mulig å se støtfangeren bak på
displayet, slik at man får et inntrykk av posisjonen.
Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på en meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Varselssymboler
Varselsymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐
ringsradarfølerne bak.
I tillegg viser 9 på den øverste linjen
i informasjonsdisplayet med varslin‐ gen om kontrollere bilens omgivelser.
UtkoblingKameraet slås av når en viss hastig‐
het forover overskrides eller hvis
revers ikke blir aktivert på ca.
15 sekunder. Kamera bak kan deak‐
tiveres manuelt i menyen for person‐
lig tilpasning av bilen i informasjons‐
displayet. Velg den aktuelle innstillin‐
gen i Innstillinger .
Personlig tilpasning av bilen 3 122.
Deaktivering av styrelinjer og
varselsymboler
7" R 4.0 IntelliLink Aktivering eller
deaktivering av visuelle styrelinjer og
varselsymboler kan endres ved å
berøre knappene i nedre sone i
displayet.

190Kjøring og bruk7'' Navi 950 Aktivering eller deaktive‐
ring av visuelle styrelinjer og varsel‐
symboler kan endres i Innstillinger-
menyen i informasjonsdisplayet. Velg aktuell innstilling i Innstillinger, I
Kjøretøy .
Informasjonsdisplay 3 118.
Personlig tilpasning av bilen 3 122.
Feil
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sen.
● Is, snø, søle eller annet dekker kameralinsen. Rengjør linsen,
skyll den med vann og tørk av
med en myk klut.
● Bakluken er ikke lukket riktig.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringssystemet
registrerer bestemte trafikkskilt med et kamera bak frontruten og viser dem
i førerinformasjonsdisplayet.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ● fartsgrense
● forbikjøring forbudt
● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
begynner og slutter med:
● byområder (landsspesifikk)
● motorveier
● A-veier
● barn lekerEkstra skilt ● ekstra tips om trafikkskilt
● begrenset tilhengerkjøring
● begrensninger for trekkvogn
● fare for glatt vei
● varsling om snø
● retningspiler
Fartsskilt vises på førerinformasjons‐
senteret frem til neste fartsskilt eller
slutt på hastighetsgrense registreres, eller opp til en definert tidsutkopling
for skilt.
