2017.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy103System rozpoznawania znakówdrogowych .............................. 125
Sygnalizator otwartych drzwi ...125
Wyświetlacze informacyjne ........126
Wyświetlacz informacyjny kierowcy ................................. 126
Wyświetlacz informacyjny .......131
Komunikaty pokazywane na wy‐
świetlaczu .................................. 133
Ostrzeżenia akustyczne ..........133
Komunikat dotyczący napięcia baterii ...................................... 134
Personalizacja ustawień ............134
Usługa telematyczna .................138
OnStar ..................................... 138Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać system
Infotainment, niektóre systemy
wspomagania kierowcy i podłączony
telefon komórkowy.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Systemy wspomagania kierowcy
3 191.

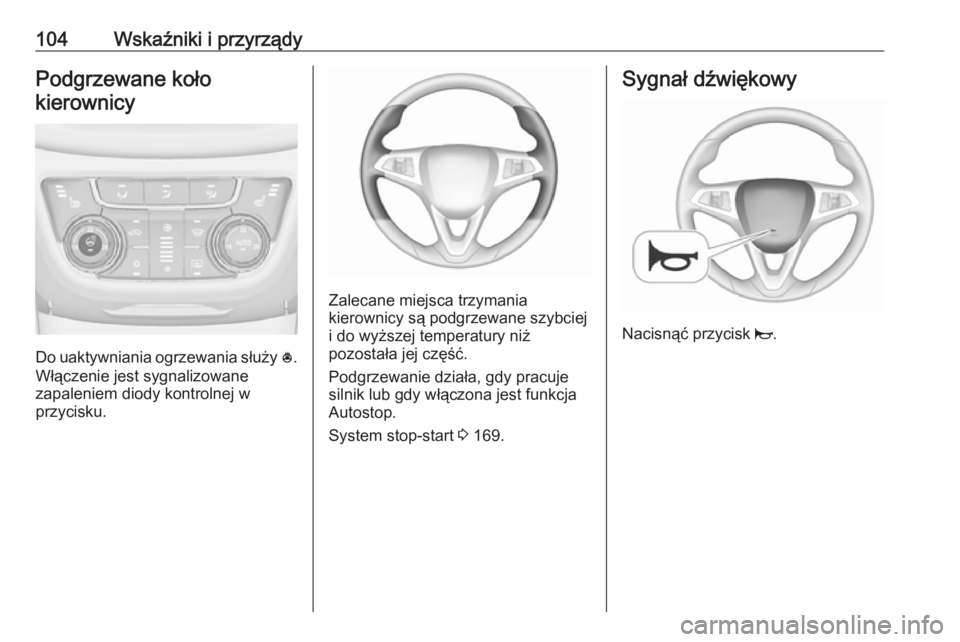

104Wskaźniki i przyrządyPodgrzewane kołokierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Zalecane miejsca trzymania
kierownicy są podgrzewane szybciej i do wyższej temperatury niż
pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 169.
Sygnał dźwiękowy
Nacisnąć przycisk j.

Wskaźniki i przyrządy105Wycieraczki/spryskiwaczeprzedniej szyby
Wycieraczki przedniej szybyHI:praca szybkaLO:praca powolnaINT:praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczuOFF:wyłączone
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy
wycieraczek
Dźwignia wycieraczek w
położeniu INT.
Aby dostosować czas trwania cyklu pracy wycieraczek, obrócić pokrętło
regulacyjne:
krótszy czas
trwania cyklu:obrócić pokrętło
regulacyjne w
górędłuższy czas
trwania cyklu:obrócić pokrętło
regulacyjne w dółRegulacja czułości czujnika deszczu
Dźwignia wycieraczek w położeniu INT .
Aby wyregulować czułość czujnika
deszczu, obrócić pokrętło
regulacyjne.
Czujnik deszczu rejestruje ilość wody
na przedniej szybie, a następnie
odpowiednio reguluje częstotliwość i
prędkość pracy wycieraczek.
Po 20 sekundach bez wycierania
ramiona wycieraczek przesuwają się
nieco w dół do pozycji spoczynkowej.

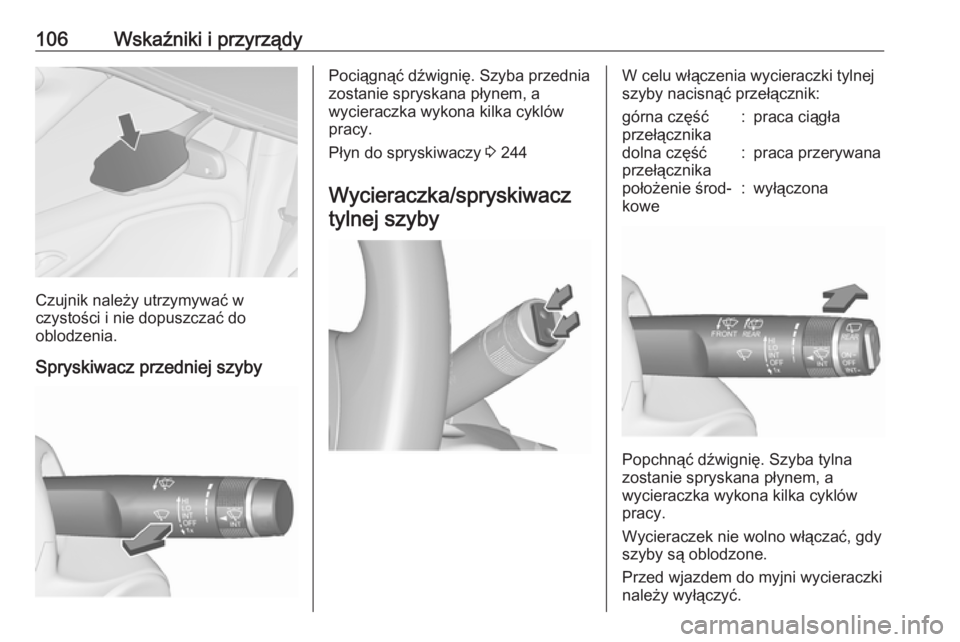

106Wskaźniki i przyrządy
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Płyn do spryskiwaczy 3 244
Wycieraczka/spryskiwacz tylnej szybyW celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:górna część
przełącznika:praca ciągładolna część
przełącznika:praca przerywanapołożenie środ‐
kowe:wyłączona
Popchnąć dźwignię. Szyba tylna
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.

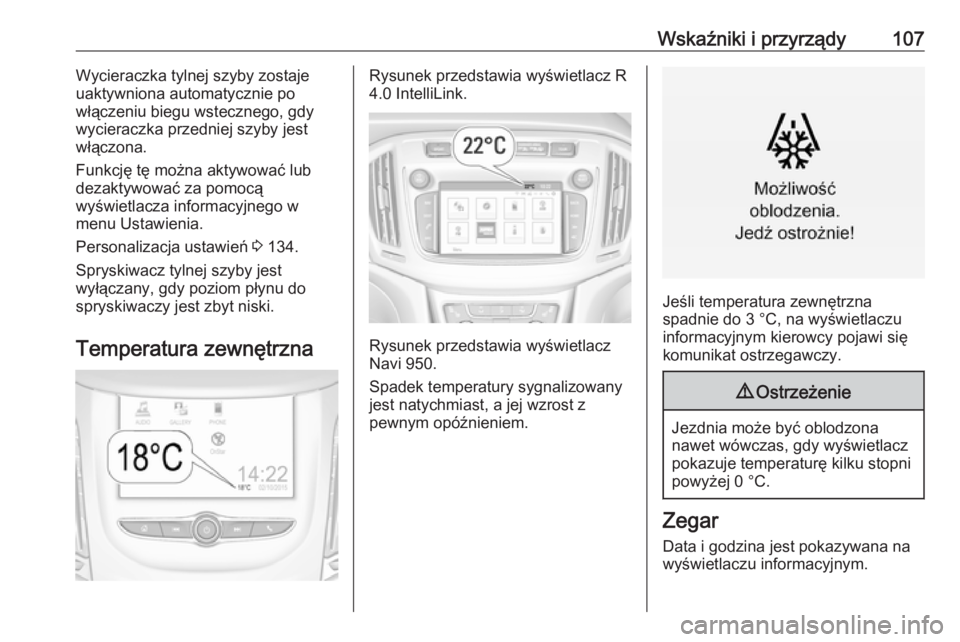

Wskaźniki i przyrządy107Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczka przedniej szyby jest
włączona.
Funkcję tę można aktywować lub
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia.
Personalizacja ustawień 3 134.
Spryskiwacz tylnej szyby jest
wyłączany, gdy poziom płynu do
spryskiwaczy jest zbyt niski.
Temperatura zewnętrznaRysunek przedstawia wyświetlacz R
4.0 IntelliLink.
Rysunek przedstawia wyświetlacz
Navi 950.
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.
Jeśli temperatura zewnętrzna
spadnie do 3 °C, na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy.
9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Data i godzina jest pokazywana na
wyświetlaczu informacyjnym.

108Wskaźniki i przyrządyW zależności od konfiguracji pojazdudostępny jest
● wyświetlacz R 4.0 IntelliLink lub● wyświetlacz Navi 950
.
R 4.0 IntelliLink Nacisnąć ;, a następnie wybrać
Ustawienia .
Wybrać Data i godzina , aby
wyświetlić odpowiednie podmenu.
Ustaw format czasu
Aby wybrać żądany format godziny,
dotknąć przycisku ekranowego 12 h
lub 24 h .
Ustaw format daty
Aby wybrać żądany format daty,
wybrać Ustaw format daty , a
następnie jedną z dostępnych opcji w
podmenu.
Ustaw automatycznie
Aby wybrać, czy godzina i data mają być ustawiane automatycznie czy
ręcznie, wybrać Ustaw
automatycznie .
Aby godzina i data były ustawiane
automatycznie, wybrać Wł. - Przez
RDS .
Aby godzina i data były ustawiane
ręcznie, wybrać Wył. - Ręcznie. Jeśli
dla opcji Ustaw automatycznie
zostanie wybrane ustawienie Wył. -
Ręcznie , pozycje podmenu Ustaw
Godzinę i Ustaw datę staną się
dostępne.
Ustawianie godziny i daty
Aby zmienić ustawienia godziny i
daty, wybrać Ustaw Godzinę lub
Ustaw datę .
Dotknąć + i -, aby zmienić ustawienia.Navi 950
Nacisnąć HOME, wybrać
Konfiguracja , a następnie Czas i
data .
Automatyczne ustawianie czasu
System stale odbiera informacje o
aktualnej godzinie i dacie.
Jeśli ustawienia godziny i daty mają
być aktualizowane automatycznie, należy włączyć opcję Synchronizacja
zegara RDS .
Jeśli godzina i data mają być
ustawiane ręcznie, należy wyłączyć
opcję Synchronizacja zegara RDS .
Ustawianie godziny
Aby zmienić ustawienia czasu,
wybrać pozycję Ustaw czas.

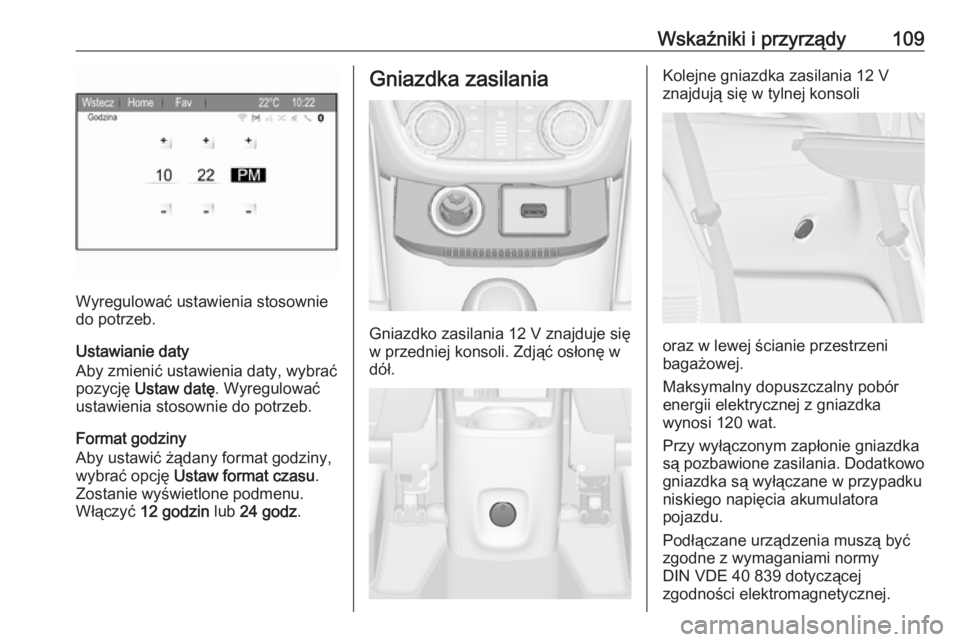

Wskaźniki i przyrządy109
Wyregulować ustawienia stosownie
do potrzeb.
Ustawianie daty
Aby zmienić ustawienia daty, wybrać
pozycję Ustaw datę . Wyregulować
ustawienia stosownie do potrzeb.
Format godziny
Aby ustawić żądany format godziny, wybrać opcję Ustaw format czasu .
Zostanie wyświetlone podmenu.
Włączyć 12 godzin lub 24 godz .
Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w przedniej konsoli. Zdjąć osłonę w dół.
Kolejne gniazdka zasilania 12 V
znajdują się w tylnej konsoli
oraz w lewej ścianie przestrzeni
bagażowej.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdka
są pozbawione zasilania. Dodatkowo
gniazdka są wyłączane w przypadku niskiego napięcia akumulatora
pojazdu.
Podłączane urządzenia muszą być zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.

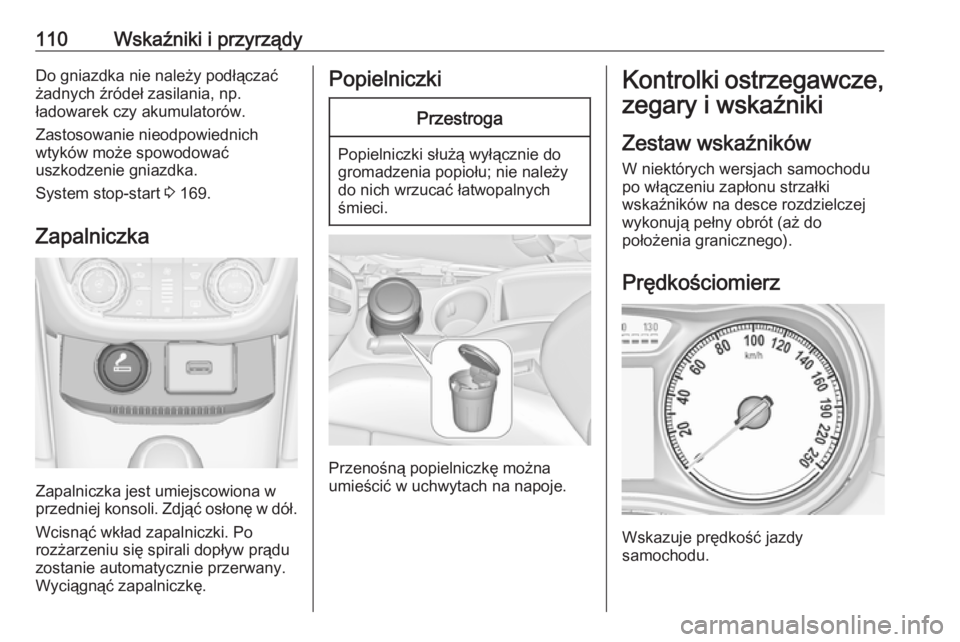

110Wskaźniki i przyrządyDo gniazdka nie należy podłączać
żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
System stop-start 3 169.
Zapalniczka
Zapalniczka jest umiejscowiona w
przedniej konsoli. Zdjąć osłonę w dół.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.
PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
