2017.5 OPEL ZAFIRA C Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος2552. Τραβήξτε το ντουί του λαμπτήραέξω από το κέλυφος του κατό‐
πτρου.
3. Αφαιρέστε τον λαμπτήρα από τη φίσα τραβώντας τον.
4. Αντικαταστήστε τον λαμπτήρα και συνδέστε τον στη φίσα.
5. Εισαγάγετε και πιέστε το ντουί του
λαμπτήρα μέσα στο κέλυφος του
κατόπτρου, τοποθετώντας τη
γλωττίδα στη θέση της.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Μπροστινό φλας (3)
1. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κέλυ‐
φος του κατόπτρου.
2. Αφαιρέστε τον λαμπτήρα από το ντουί, περιστρέφοντάς τοναριστερά και τραβώντας τον.
3. Αντικαταστήστε το λαμπτήρα και εισάγετε τον καινούργιο λαμπτήραστο ντουί, περιστρέφοντάς τον
δεξιά.
4. Εισαγάγετε το ντουί του λαμπτήρα
στο κέλυφος του κατόπτρου και
περιστρέψτε το προς τα δεξιά.

256Φροντίδα οχήματοςΠροβολείς LED
Οι προβολείς για τη μεσαία και τη
μεγάλη σκάλα, τα φώτα στάθμευσης,
τα φώτα πορείας ημέρας και τα φλας
έχουν σχεδιαστεί ως LED και δεν
μπορούν να αντικατασταθούν.
Αν τα φώτα καούν, πρέπει να αντικα‐
τασταθούν σε συνεργείο.
Προβολείς ομίχλης Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Αφαιρέστε τις εξωτερικές βίδες του
καλύμματος, όπως φαίνεται στην
εικόνα.
2. Αποσυνδέστε το κάλυμμα.
Περιστρέψτε το ντουί του
λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος του κατόπτρου.
3. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας
τη γλωττίδα συγκράτησης.
4. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα μαζί με τον
λαμπτήρα και συνδέστε το στη
φίσα.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κέλυφος του κατόπτρου, στρίψτε το δεξιά και κουμπώστε
το.
6. Στερεώστε το κάλυμμα με τις βίδες.

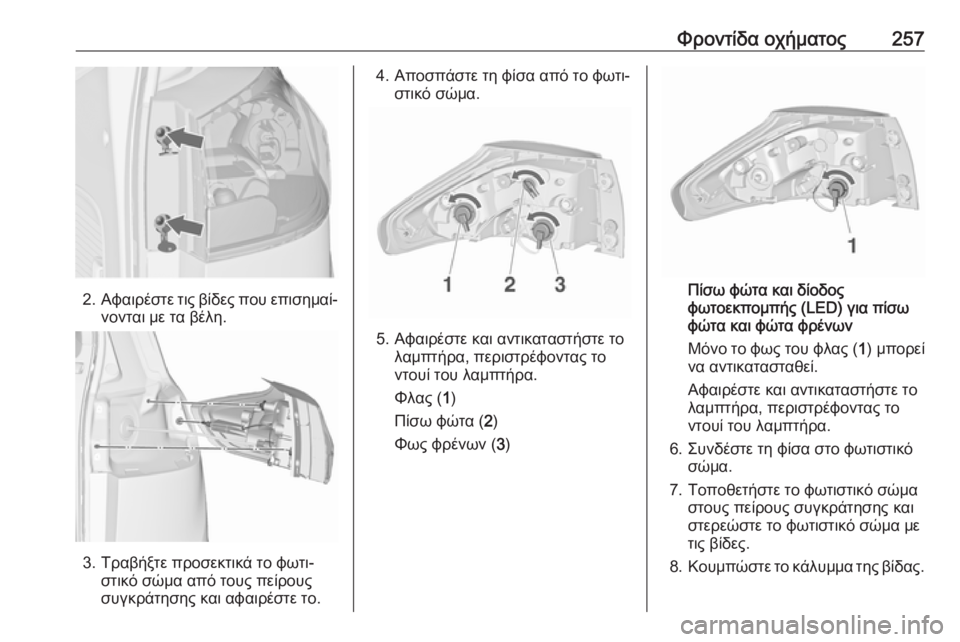

Πίσω φώτα
1. Αποσπάστε το κάλυμμα της βίδας.

Φροντίδα οχήματος257
2.Αφαιρέστε τις βίδες που επισημαί‐
νονται με τα βέλη.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από τους πείρους
συγκράτησης και αφαιρέστε το.
4. Αποσπάστε τη φίσα από το φωτι‐ στικό σώμα.
5. Αφαιρέστε και αντικαταστήστε τολαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
Φλας ( 1)
Πίσω φώτα ( 2)
Φως φρένων ( 3)
Πίσω φώτα και δίοδος
φωτοεκπομπής (LED) για πίσω
φώτα και φώτα φρένων
Μόνο το φως του φλας ( 1) μπορεί
να αντικατασταθεί.
Αφαιρέστε και αντικαταστήστε το λαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
6. Συνδέστε τη φίσα στο φωτιστικό σώμα.
7. Τοποθετήστε το φωτιστικό σώμα στους πείρους συγκράτησης και
στερεώστε το φωτιστικό σώμα με
τις βίδες.
8. Κουμπώστε το κάλυμμα της βίδας.

258Φροντίδα οχήματοςΦώτα όπισθεν (4) στην πόρτα
χώρου αποσκευών
1. Ανοίξτε την πόρτα χώρου αποσκευών και αφαιρέστε το
κάλυμμα.
2. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
3. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
4. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
6. Τοποθετήστε το κάλυμμα.
Πίσω φως ομίχλης Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε τοαπό το κάτοπτρο.

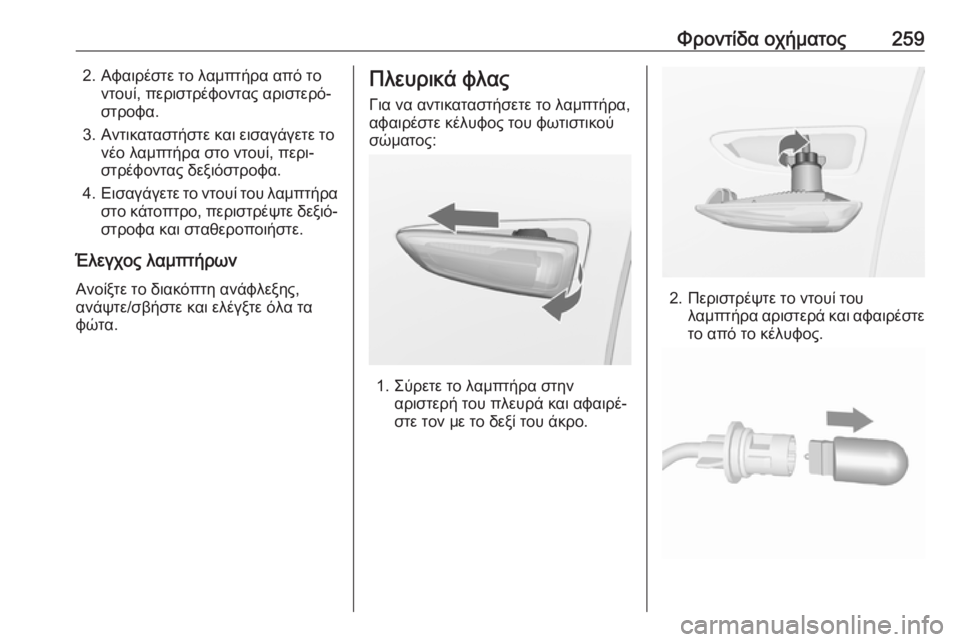

Φροντίδα οχήματος2592. Αφαιρέστε το λαμπτήρα από τοντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
στο κάτοπτρο, περιστρέψτε δεξιό‐ στροφα και σταθεροποιήστε.
Έλεγχος λαμπτήρων Ανοίξτε το διακόπτη ανάφλεξης,
ανάψτε/σβήστε και ελέγξτε όλα τα
φώτα.Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αριστερή του πλευρά και αφαιρέ‐
στε τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.

260Φροντίδα οχήματος3. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια. Αφαιρέστε το
κάλυμμα.
2. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
3. Αντικαταστήστε το λαμπτήρα και εισαγάγετέ τον στο ντουί.
4. Ωθήστε το κάλυμμα στο περί‐ βλημα.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.

Φροντίδα οχήματος261Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα
● Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο
αποσκευών ή, στα δεξιοτίμονα οχήματα, πίσω από το ντουλα‐
πάκι συνοδηγού
● Πίσω από ένα κάλυμμα, στην αριστερή πλευρά του χώρου των
αποσκευών
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης.
Υπάρχουν διαφορετικά είδη ασφα‐
λειών στο όχημα.
Ανάλογα με τον τύπο της ασφάλειας,
μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα.
Μην τοποθετήσετε την καινούργια
ασφάλεια εάν πρώτα δεν αποκατα‐
σταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

262Φροντίδα οχήματος
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσπάστε το κάλυμμα και διπλώστε
το προς τα πάνω μέχρι να σταματήσει.
Αφαιρέστε το κάλυμμα κάθετα προς
τα πάνω.
