2017.5 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

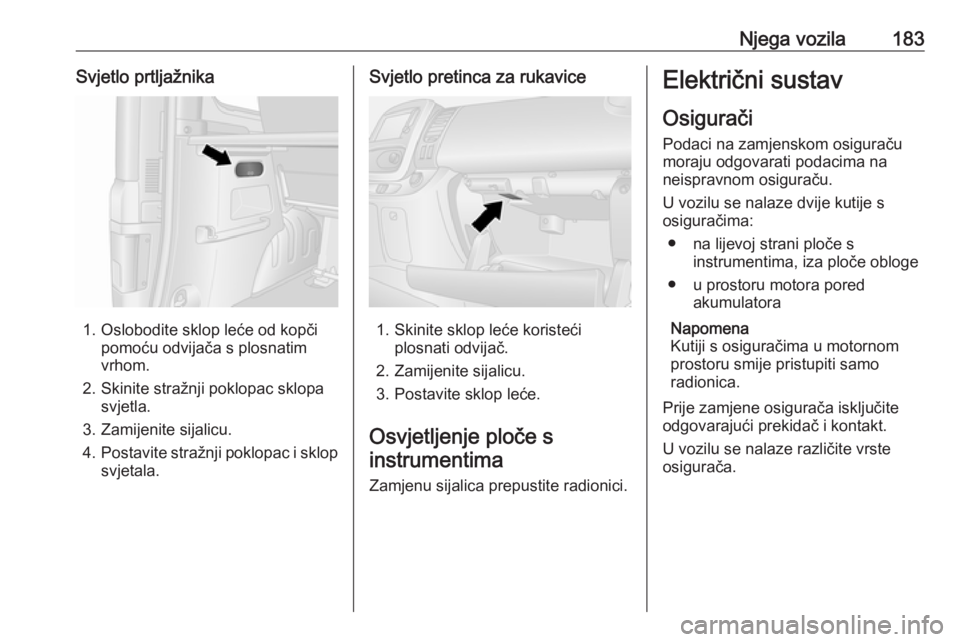

Njega vozila183Svjetlo prtljažnika
1. Oslobodite sklop leće od kopčipomoću odvijača s plosnatim
vrhom.
2. Skinite stražnji poklopac sklopa svjetla.
3. Zamijenite sijalicu.
4. Postavite stražnji poklopac i sklop
svjetala.
Svjetlo pretinca za rukavice
1. Skinite sklop leće koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite radionici.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na lijevoj strani ploče s instrumentima, iza ploče obloge
● u prostoru motora pored akumulatora
Napomena
Kutiji s osiguračima u motornom
prostoru smije pristupiti samo
radionica.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

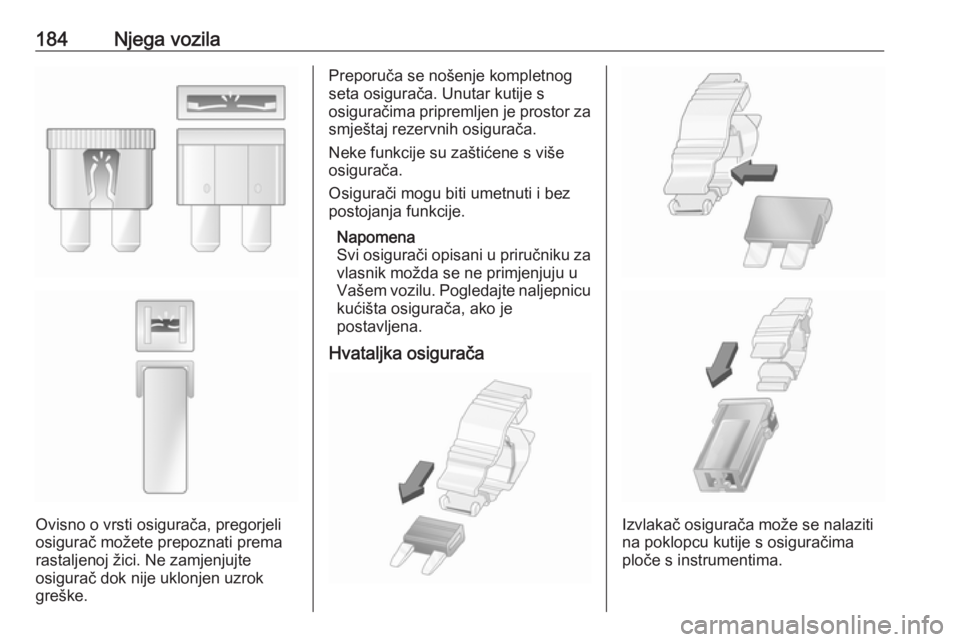

184Njega vozila
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.
Hvataljka osigurača
Izvlakač osigurača može se nalaziti
na poklopcu kutije s osiguračima ploče s instrumentima.

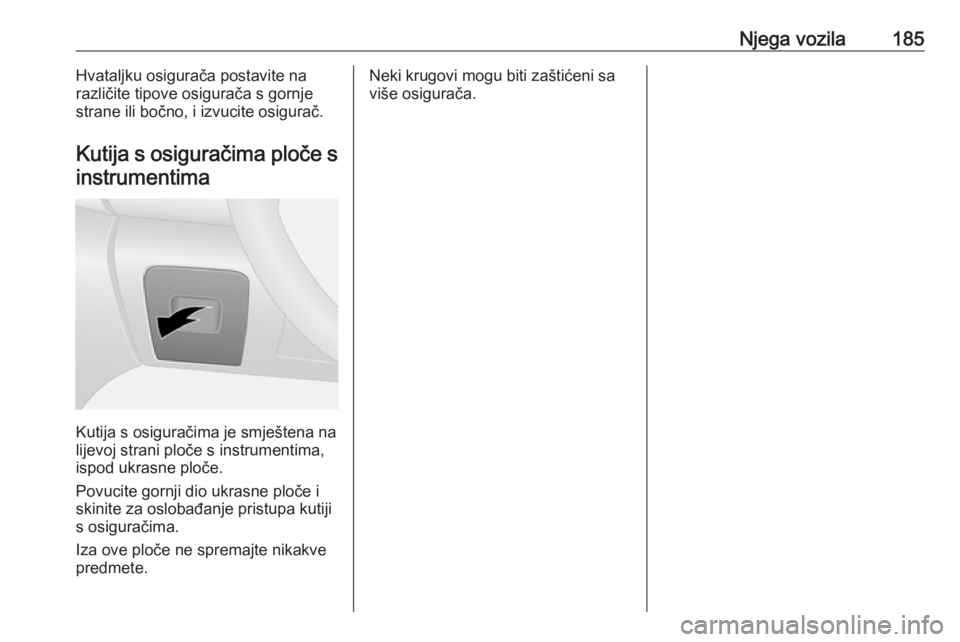

Njega vozila185Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima ploče s instrumentima
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod ukrasne ploče.
Povucite gornji dio ukrasne ploče i
skinite za oslobađanje pristupa kutiji s osiguračima.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa više osigurača.

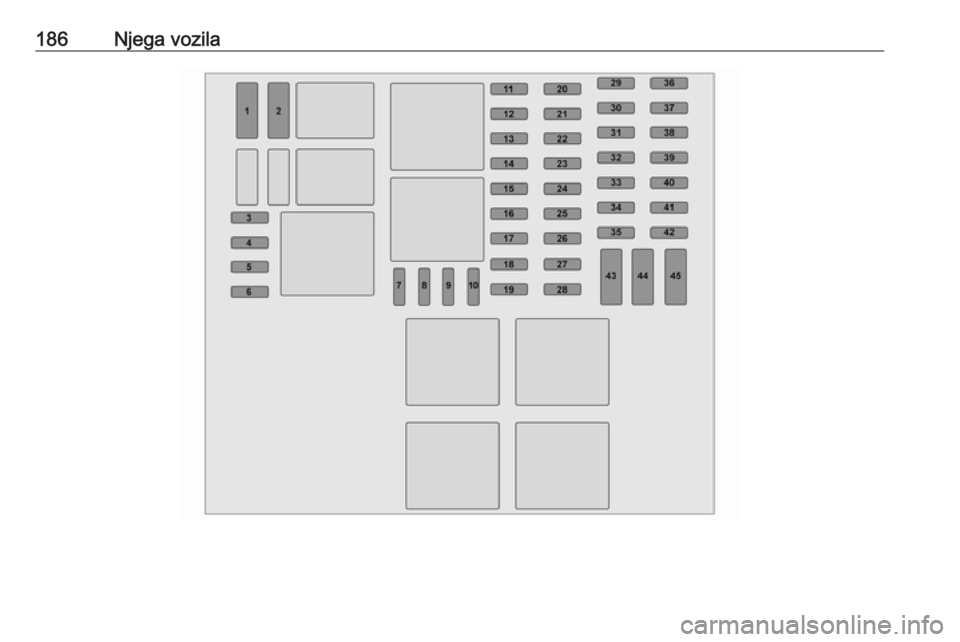

186Njega vozila

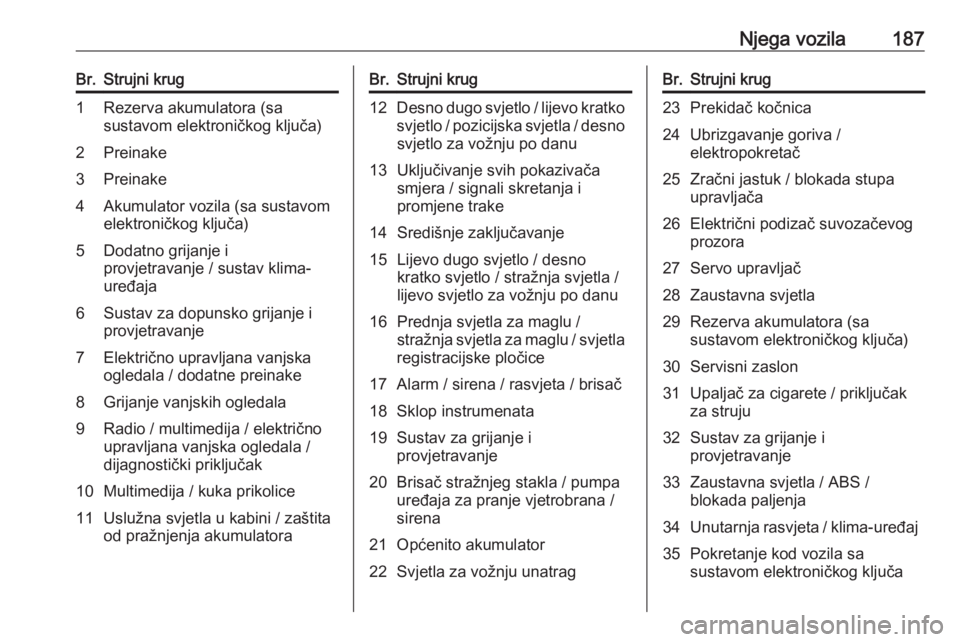

Njega vozila187Br.Strujni krug1Rezerva akumulatora (sa
sustavom elektroničkog ključa)2Preinake3Preinake4Akumulator vozila (sa sustavom
elektroničkog ključa)5Dodatno grijanje i
provjetravanje / sustav klima-
uređaja6Sustav za dopunsko grijanje i
provjetravanje7Električno upravljana vanjska
ogledala / dodatne preinake8Grijanje vanjskih ogledala9Radio / multimedija / električno
upravljana vanjska ogledala /
dijagnostički priključak10Multimedija / kuka prikolice11Uslužna svjetla u kabini / zaštita
od pražnjenja akumulatoraBr.Strujni krug12Desno dugo svjetlo / lijevo kratko
svjetlo / pozicijska svjetla / desno svjetlo za vožnju po danu13Uključivanje svih pokazivača
smjera / signali skretanja i
promjene trake14Središnje zaključavanje15Lijevo dugo svjetlo / desno
kratko svjetlo / stražnja svjetla /
lijevo svjetlo za vožnju po danu16Prednja svjetla za maglu /
stražnja svjetla za maglu / svjetla
registracijske pločice17Alarm / sirena / rasvjeta / brisač18Sklop instrumenata19Sustav za grijanje i
provjetravanje20Brisač stražnjeg stakla / pumpa
uređaja za pranje vjetrobrana /
sirena21Općenito akumulator22Svjetla za vožnju unatragBr.Strujni krug23Prekidač kočnica24Ubrizgavanje goriva /
elektropokretač25Zračni jastuk / blokada stupa
upravljača26Električni podizač suvozačevog
prozora27Servo upravljač28Zaustavna svjetla29Rezerva akumulatora (sa
sustavom elektroničkog ključa)30Servisni zaslon31Upaljač za cigarete / priključak
za struju32Sustav za grijanje i
provjetravanje33Zaustavna svjetla / ABS /
blokada paljenja34Unutarnja rasvjeta / klima-uređaj35Pokretanje kod vozila sa
sustavom elektroničkog ključa

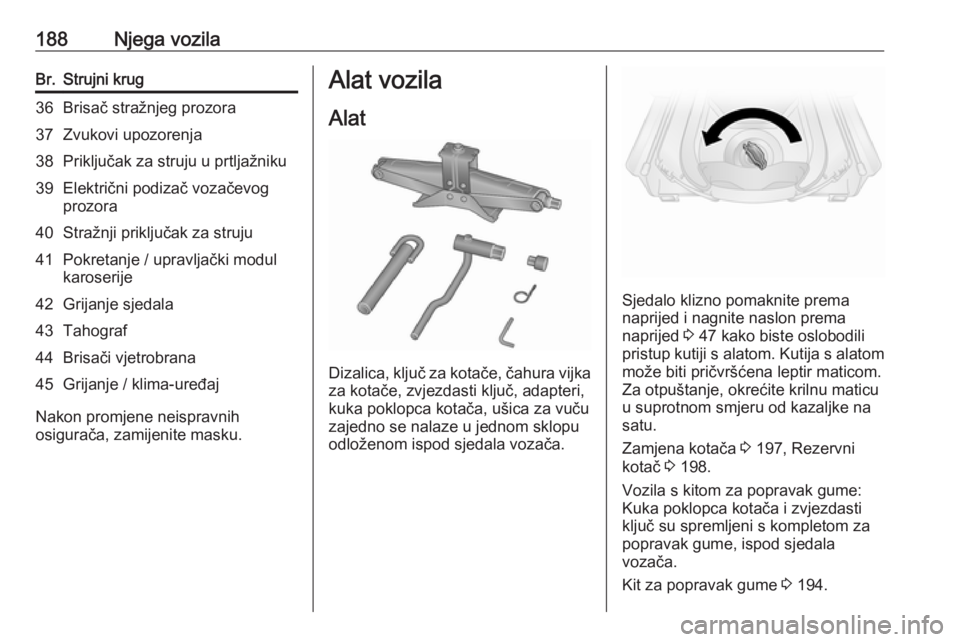

188Njega vozilaBr.Strujni krug36Brisač stražnjeg prozora37Zvukovi upozorenja38Priključak za struju u prtljažniku39Električni podizač vozačevog
prozora40Stražnji priključak za struju41Pokretanje / upravljački modul
karoserije42Grijanje sjedala43Tahograf44Brisači vjetrobrana45Grijanje / klima-uređaj
Nakon promjene neispravnih
osigurača, zamijenite masku.
Alat vozila
Alat
Dizalica, ključ za kotače, čahura vijka za kotače, zvjezdasti ključ, adapteri,
kuka poklopca kotača, ušica za vuču
zajedno se nalaze u jednom sklopu
odloženom ispod sjedala vozača.
Sjedalo klizno pomaknite prema
naprijed i nagnite naslon prema
naprijed 3 47 kako biste oslobodili
pristup kutiji s alatom. Kutija s alatom
može biti pričvršćena leptir maticom.
Za otpuštanje, okrećite krilnu maticu
u suprotnom smjeru od kazaljke na
satu.
Zamjena kotača 3 197, Rezervni
kotač 3 198.
Vozila s kitom za popravak gume:
Kuka poklopca kotača i zvjezdasti
ključ su spremljeni s kompletom za
popravak gume, ispod sjedala
vozača.
Kit za popravak gume 3 194.

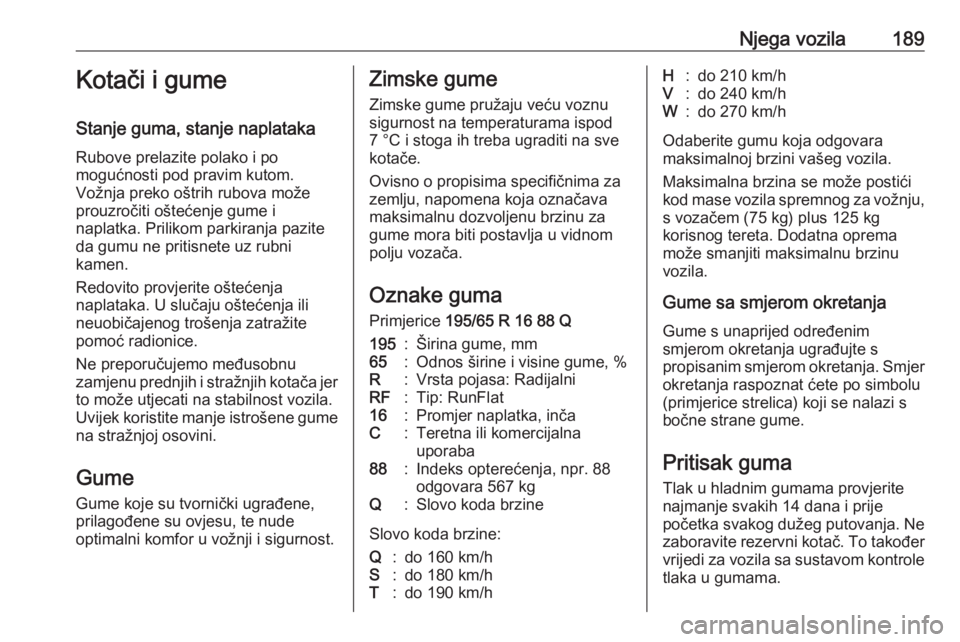

Njega vozila189Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Ovisno o propisima specifičnima za
zemlju, napomena koja označava
maksimalnu dozvoljenu brzinu za
gume mora biti postavlja u vidnom
polju vozača.
Oznake guma
Primjerice 195/65 R 16 88 Q195:Širina gume, mm65:Odnos širine i visine gume, %R:Vrsta pojasa: RadijalniRF:Tip: RunFlat16:Promjer naplatka, inčaC:Teretna ili komercijalna
uporaba88:Indeks opterećenja, npr. 88
odgovara 567 kgQ:Slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.

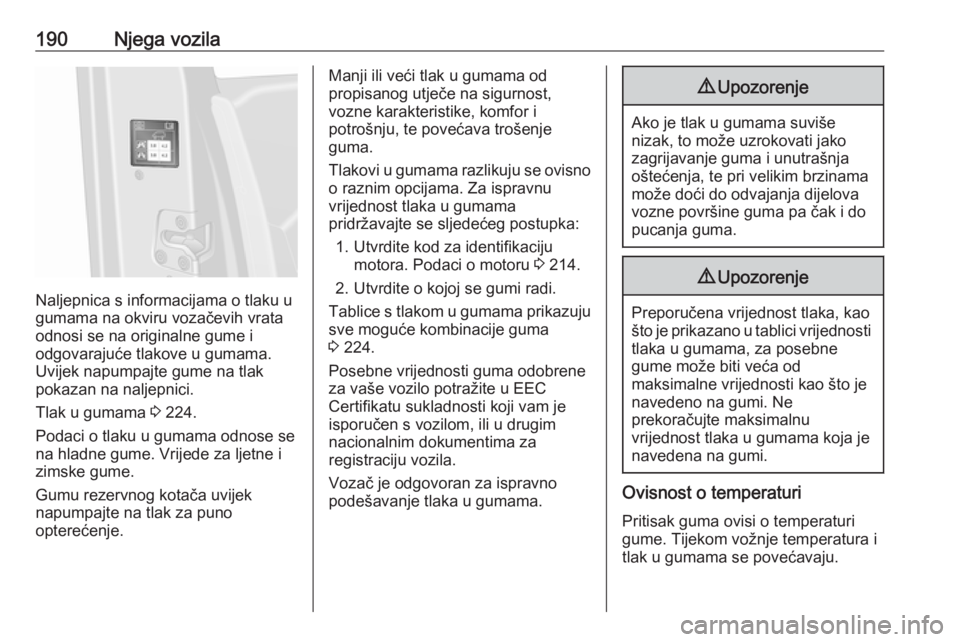

190Njega vozila
Naljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama. Uvijek napumpajte gume na tlak
pokazan na naljepnici.
Tlak u gumama 3 224.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 214.
2. Utvrdite o kojoj se gumi radi.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 224.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
