2017.5 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

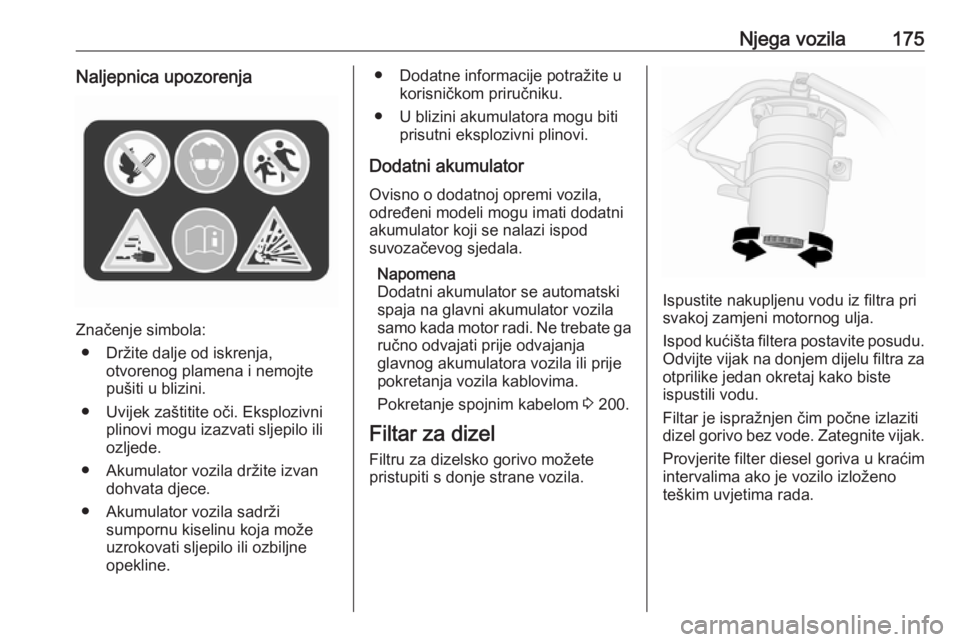

Njega vozila175Naljepnica upozorenja
Značenje simbola:● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite izvan dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora mogu biti prisutni eksplozivni plinovi.
Dodatni akumulator Ovisno o dodatnoj opremi vozila,
određeni modeli mogu imati dodatni
akumulator koji se nalazi ispod
suvozačevog sjedala.
Napomena
Dodatni akumulator se automatski
spaja na glavni akumulator vozila
samo kada motor radi. Ne trebate ga
ručno odvajati prije odvajanja
glavnog akumulatora vozila ili prije
pokretanja vozila kablovima.
Pokretanje spojnim kabelom 3 200.
Filtar za dizel Filtru za dizelsko gorivo možete
pristupiti s donje strane vozila.
Ispustite nakupljenu vodu iz filtra pri
svakoj zamjeni motornog ulja.
Ispod kućišta filtera postavite posudu.
Odvijte vijak na donjem dijelu filtra za otprilike jedan okretaj kako biste
ispustili vodu.
Filtar je ispražnjen čim počne izlaziti
dizel gorivo bez vode. Zategnite vijak.
Provjerite filter diesel goriva u kraćim
intervalima ako je vozilo izloženo
teškim uvjetima rada.

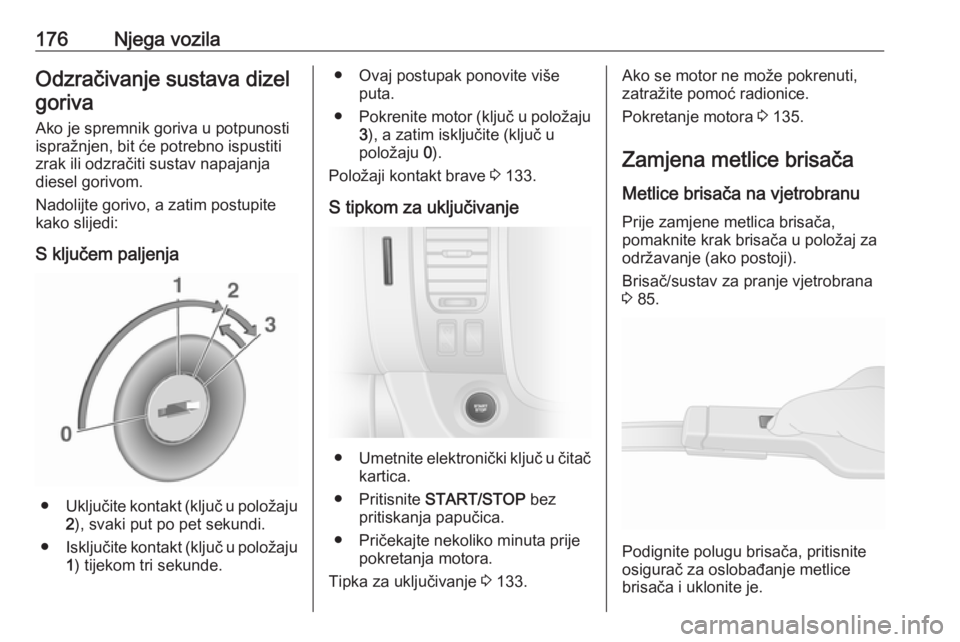

176Njega vozilaOdzračivanje sustava dizelgoriva
Ako je spremnik goriva u potpunosti
ispražnjen, bit će potrebno ispustiti
zrak ili odzračiti sustav napajanja
diesel gorivom.
Nadolijte gorivo, a zatim postupite
kako slijedi:
S ključem paljenja
● Uključite kontakt (ključ u položaju
2 ), svaki put po pet sekundi.
● Isključite kontakt (ključ u položaju
1 ) tijekom tri sekunde.
● Ovaj postupak ponovite više
puta.
● Pokrenite motor (ključ u položaju
3 ), a zatim isključite (ključ u
položaju 0).
Položaji kontakt brave 3 133.
S tipkom za uključivanje
● Umetnite elektronički ključ u čitač
kartica.
● Pritisnite START/STOP bez
pritiskanja papučica.
● Pričekajte nekoliko minuta prije pokretanja motora.
Tipka za uključivanje 3 133.
Ako se motor ne može pokrenuti,
zatražite pomoć radionice.
Pokretanje motora 3 135.
Zamjena metlice brisača Metlice brisača na vjetrobranu
Prije zamjene metlica brisača,
pomaknite krak brisača u položaj za
održavanje (ako postoji).
Brisač/sustav za pranje vjetrobrana
3 85.
Podignite polugu brisača, pritisnite
osigurač za oslobađanje metlice
brisača i uklonite je.

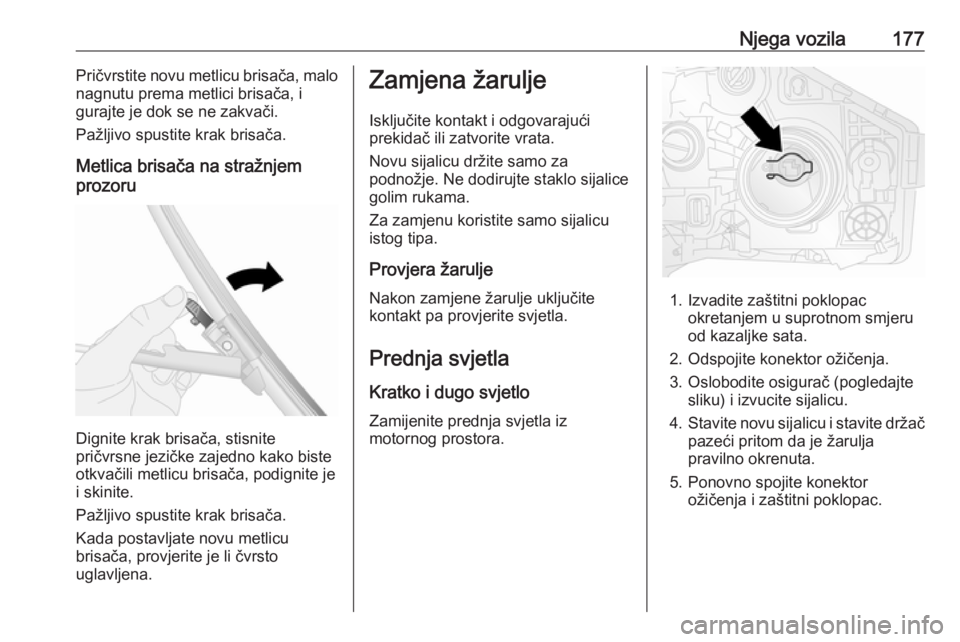

Njega vozila177Pričvrstite novu metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Dignite krak brisača, stisnite
pričvrsne jezičke zajedno kako biste
otkvačili metlicu brisača, podignite je i skinite.
Pažljivo spustite krak brisača.
Kada postavljate novu metlicu
brisača, provjerite je li čvrsto
uglavljena.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Prednja svjetla Kratko i dugo svjetlo
Zamijenite prednja svjetla iz
motornog prostora.
1. Izvadite zaštitni poklopac okretanjem u suprotnom smjeru
od kazaljke sata.
2. Odspojite konektor ožičenja.
3. Oslobodite osigurač (pogledajte sliku) i izvucite sijalicu.
4. Stavite novu sijalicu i stavite držač
pazeći pritom da je žarulja
pravilno okrenuta.
5. Ponovno spojite konektor ožičenja i zaštitni poklopac.

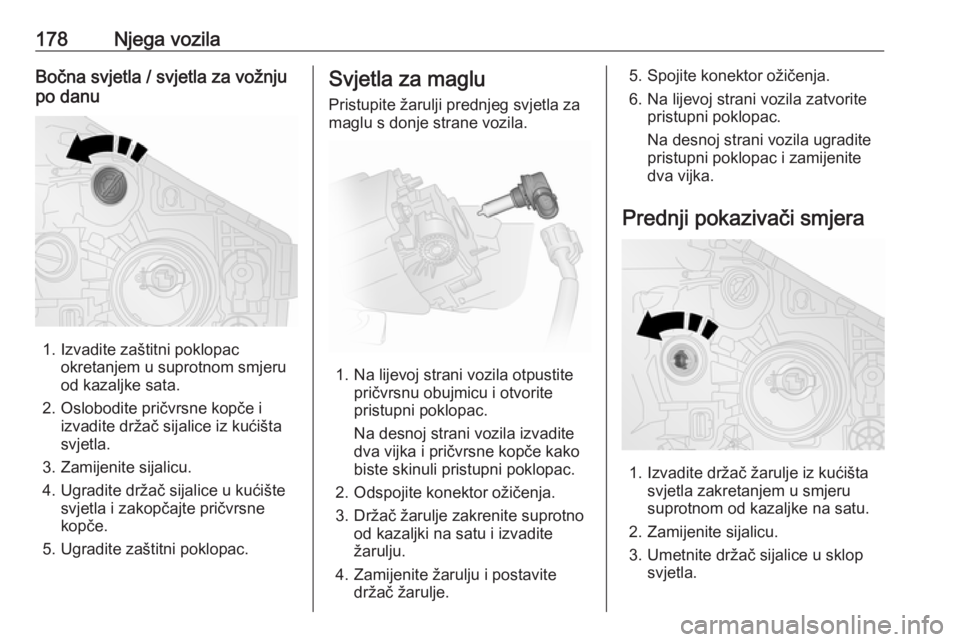

178Njega vozilaBočna svjetla / svjetla za vožnju
po danu
1. Izvadite zaštitni poklopac okretanjem u suprotnom smjeru
od kazaljke sata.
2. Oslobodite pričvrsne kopče i izvadite držač sijalice iz kućišta
svjetla.
3. Zamijenite sijalicu.
4. Ugradite držač sijalice u kućište svjetla i zakopčajte pričvrsne
kopče.
5. Ugradite zaštitni poklopac.
Svjetla za maglu
Pristupite žarulji prednjeg svjetla za
maglu s donje strane vozila.
1. Na lijevoj strani vozila otpustite pričvrsnu obujmicu i otvorite
pristupni poklopac.
Na desnoj strani vozila izvadite
dva vijka i pričvrsne kopče kako
biste skinuli pristupni poklopac.
2. Odspojite konektor ožičenja.
3. Držač žarulje zakrenite suprotno od kazaljki na satu i izvadite
žarulju.
4. Zamijenite žarulju i postavite držač žarulje.
5. Spojite konektor ožičenja.
6. Na lijevoj strani vozila zatvorite pristupni poklopac.
Na desnoj strani vozila ugradite
pristupni poklopac i zamijenite
dva vijka.
Prednji pokazivači smjera
1. Izvadite držač žarulje iz kućišta svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu.
2. Zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla.

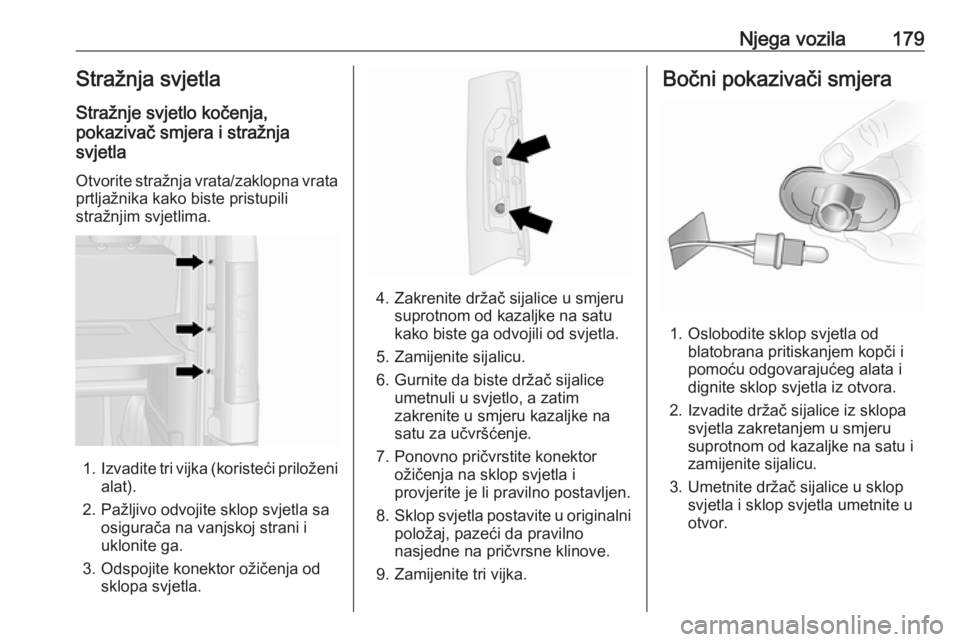

Njega vozila179Stražnja svjetla
Stražnje svjetlo kočenja,
pokazivač smjera i stražnja
svjetla
Otvorite stražnja vrata/zaklopna vrata
prtljažnika kako biste pristupili
stražnjim svjetlima.
1. Izvadite tri vijka (koristeći priloženi
alat).
2. Pažljivo odvojite sklop svjetla sa osigurača na vanjskoj strani i
uklonite ga.
3. Odspojite konektor ožičenja od sklopa svjetla.
4. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od svjetla.
5. Zamijenite sijalicu.
6. Gurnite da biste držač sijalice umetnuli u svjetlo, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
7. Ponovno pričvrstite konektor ožičenja na sklop svjetla i
provjerite je li pravilno postavljen.
8. Sklop svjetla postavite u originalni
položaj, pazeći da pravilno
nasjedne na pričvrsne klinove.
9. Zamijenite tri vijka.
Bočni pokazivači smjera
1. Oslobodite sklop svjetla od blatobrana pritiskanjem kopči i
pomoću odgovarajućeg alata i
dignite sklop svjetla iz otvora.
2. Izvadite držač sijalice iz sklopa svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu i
zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla i sklop svjetla umetnite u
otvor.

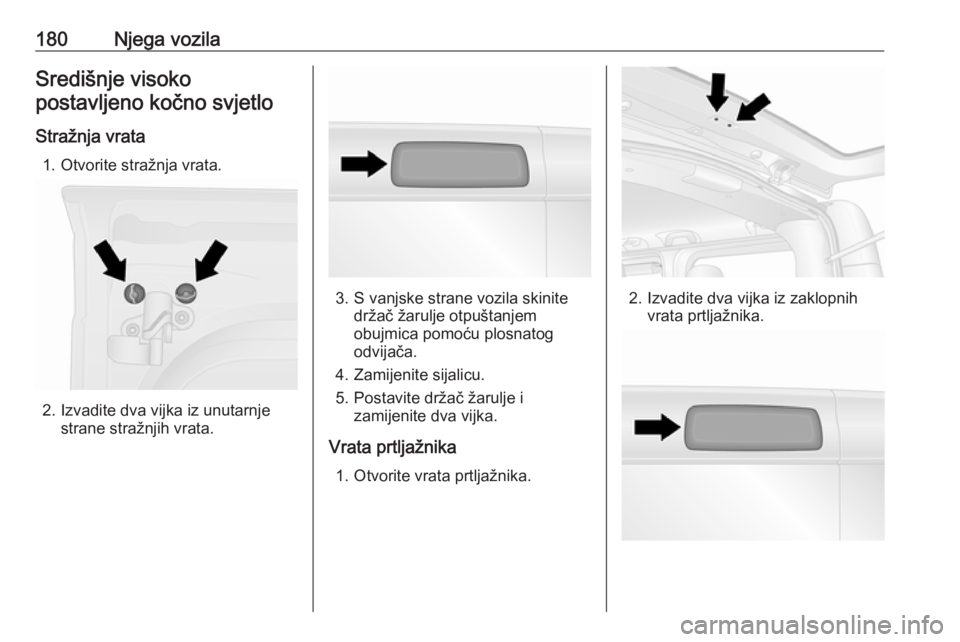

180Njega vozilaSredišnje visokopostavljeno kočno svjetlo
Stražnja vrata 1. Otvorite stražnja vrata.
2. Izvadite dva vijka iz unutarnje strane stražnjih vrata.
3. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog
odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite dva vijka.
Vrata prtljažnika 1. Otvorite vrata prtljažnika.2. Izvadite dva vijka iz zaklopnih vrata prtljažnika.

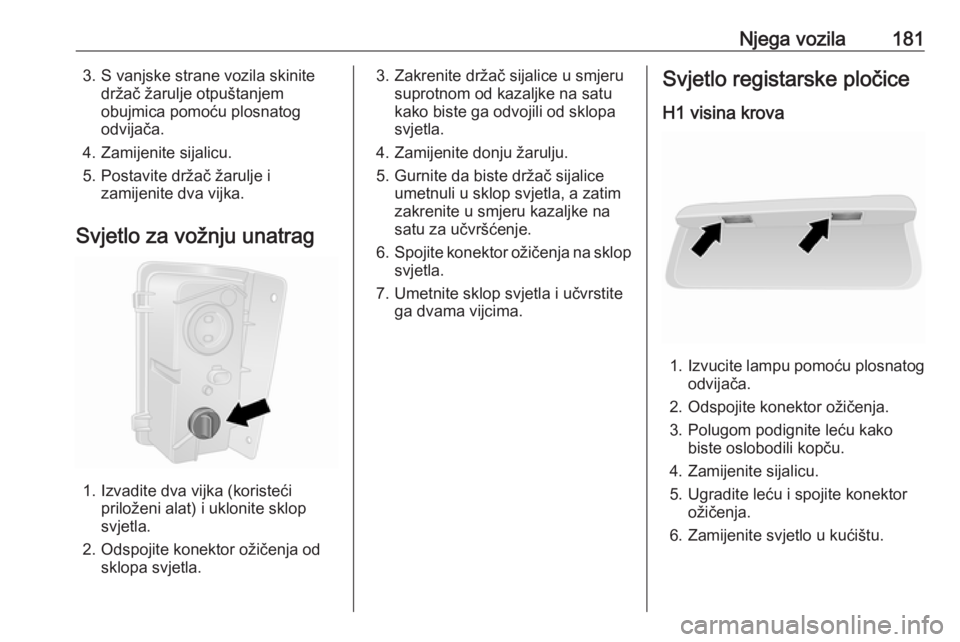

Njega vozila1813. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite dva vijka.
Svjetlo za vožnju unatrag
1. Izvadite dva vijka (koristeći priloženi alat) i uklonite sklop
svjetla.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite donju žarulju.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Spojite konektor ožičenja na sklop
svjetla.
7. Umetnite sklop svjetla i učvrstite ga dvama vijcima.Svjetlo registarske pločice
H1 visina krova
1. Izvucite lampu pomoću plosnatog
odvijača.
2. Odspojite konektor ožičenja.
3. Polugom podignite leću kako biste oslobodili kopču.
4. Zamijenite sijalicu.
5. Ugradite leću i spojite konektor ožičenja.
6. Zamijenite svjetlo u kućištu.

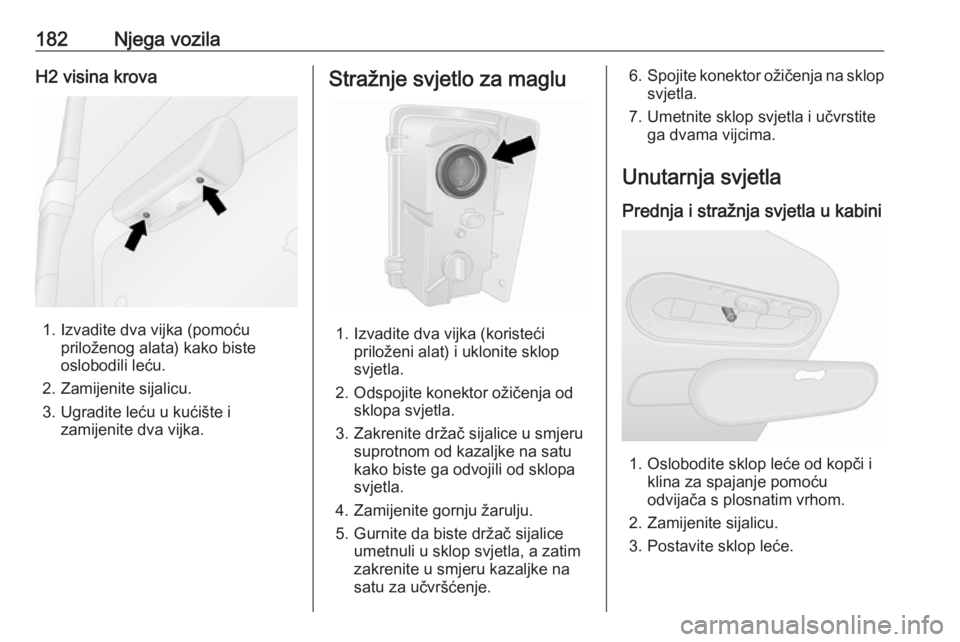

182Njega vozilaH2 visina krova
1. Izvadite dva vijka (pomoćupriloženog alata) kako biste
oslobodili leću.
2. Zamijenite sijalicu.
3. Ugradite leću u kućište i zamijenite dva vijka.
Stražnje svjetlo za maglu
1. Izvadite dva vijka (koristeći priloženi alat) i uklonite sklop
svjetla.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite gornju žarulju.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Spojite konektor ožičenja na sklop
svjetla.
7. Umetnite sklop svjetla i učvrstite ga dvama vijcima.
Unutarnja svjetla Prednja i stražnja svjetla u kabini
1. Oslobodite sklop leće od kopči i klina za spajanje pomoću
odvijača s plosnatim vrhom.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
