2017.5 OPEL MOVANO_B Instruksjonsbok

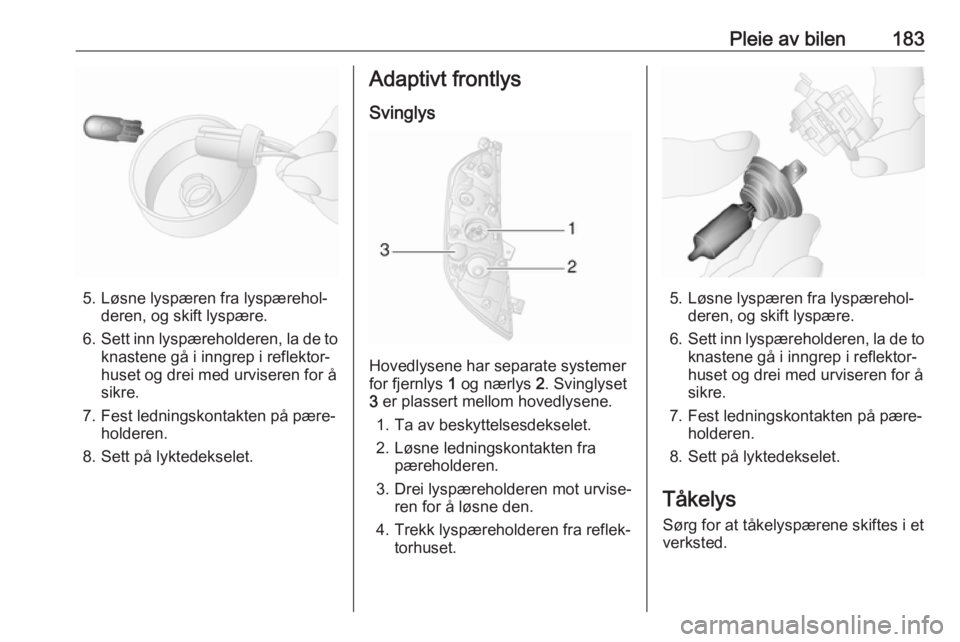

Pleie av bilen183
5. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.
Adaptivt frontlys
Svinglys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2. Svinglyset
3 er plassert mellom hovedlysene.
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.
Tåkelys Sørg for at tåkelyspærene skiftes i et
verksted.

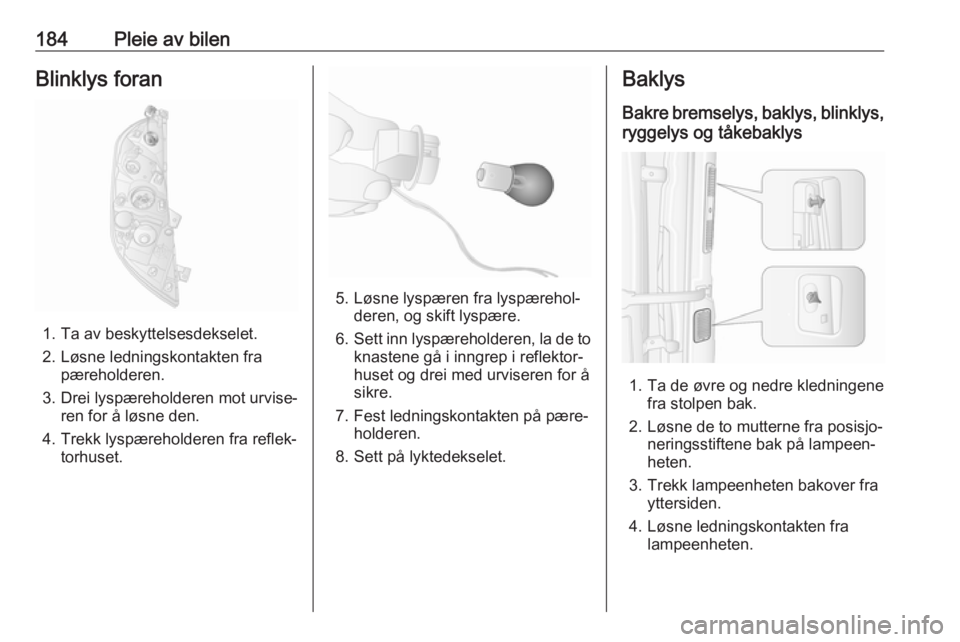

184Pleie av bilenBlinklys foran
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra pæreholderen.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten på pære‐ holderen.
8. Sett på lyktedekselet.
Baklys
Bakre bremselys, baklys, blinklys, ryggelys og tåkebaklys
1. Ta de øvre og nedre kledningene fra stolpen bak.
2. Løsne de to mutterne fra posisjo‐ neringsstiftene bak på lampeen‐heten.
3. Trekk lampeenheten bakover fra yttersiden.
4. Løsne ledningskontakten fra lampeenheten.

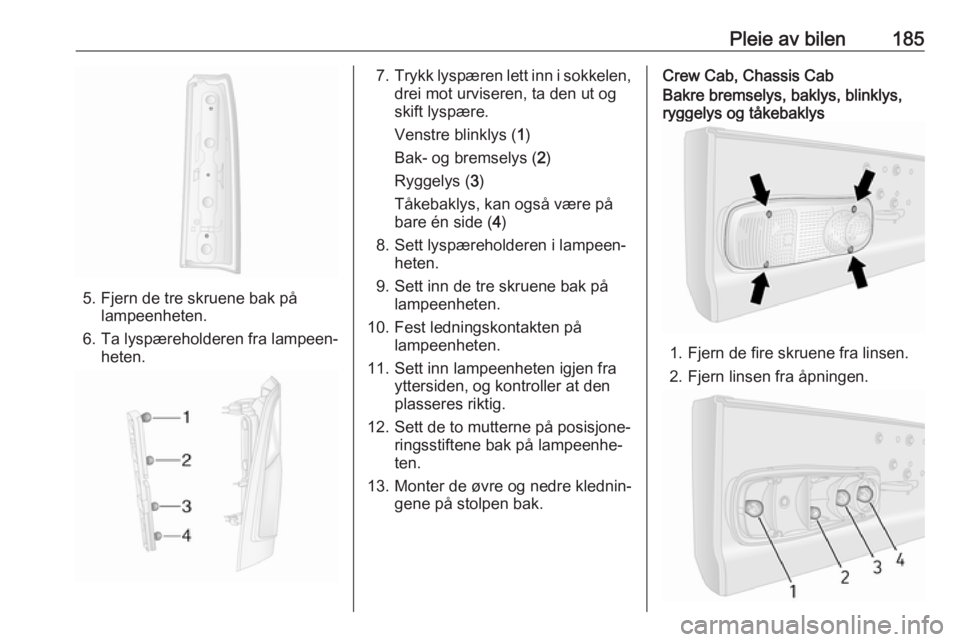

Pleie av bilen185
5. Fjern de tre skruene bak pålampeenheten.
6. Ta lyspæreholderen fra lampeen‐ heten.
7.Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
8. Sett lyspæreholderen i lampeen‐ heten.
9. Sett inn de tre skruene bak på lampeenheten.
10. Fest ledningskontakten på lampeenheten.
11. Sett inn lampeenheten igjen fra yttersiden, og kontroller at den
plasseres riktig.
12. Sett de to mutterne på posisjone‐ ringsstiftene bak på lampeenhe‐
ten.
13. Monter de øvre og nedre klednin‐ gene på stolpen bak.Crew Cab, Chassis CabBakre bremselys, baklys, blinklys,
ryggelys og tåkebaklys
1. Fjern de fire skruene fra linsen.
2. Fjern linsen fra åpningen.

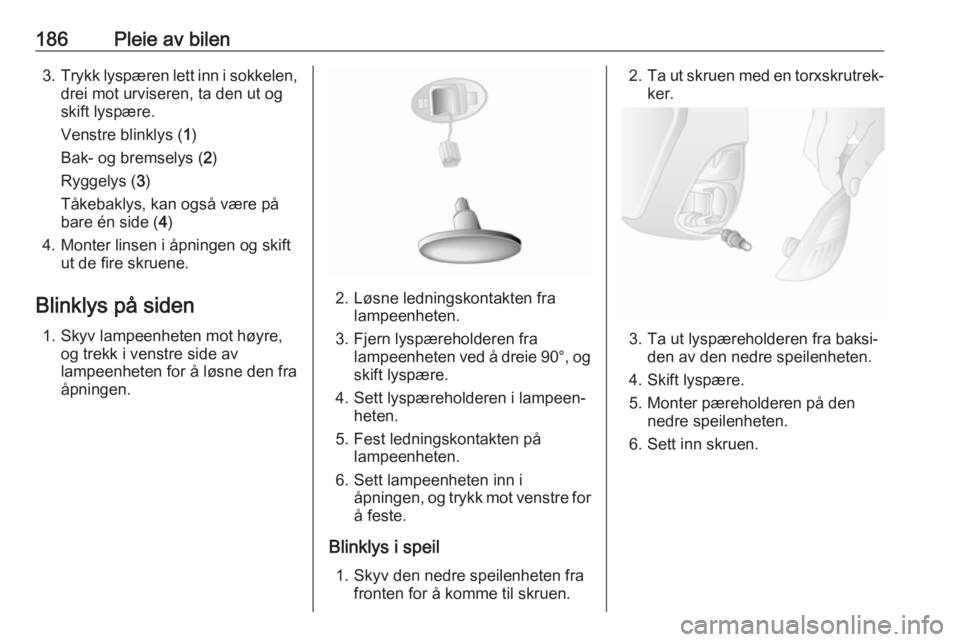

186Pleie av bilen3.Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
4. Monter linsen i åpningen og skift ut de fire skruene.
Blinklys på siden 1. Skyv lampeenheten mot høyre, og trekk i venstre side av
lampeenheten for å løsne den fra åpningen.
2. Løsne ledningskontakten fra lampeenheten.
3. Fjern lyspæreholderen fra lampeenheten ved å dreie 90°, ogskift lyspære.
4. Sett lyspæreholderen i lampeen‐ heten.
5. Fest ledningskontakten på lampeenheten.
6. Sett lampeenheten inn i åpningen, og trykk mot venstre forå feste.
Blinklys i speil 1. Skyv den nedre speilenheten fra fronten for å komme til skruen.
2.Ta ut skruen med en torxskrutrek‐
ker.
3. Ta ut lyspæreholderen fra baksi‐ den av den nedre speilenheten.
4. Skift lyspære.
5. Monter pæreholderen på den nedre speilenheten.
6. Sett inn skruen.

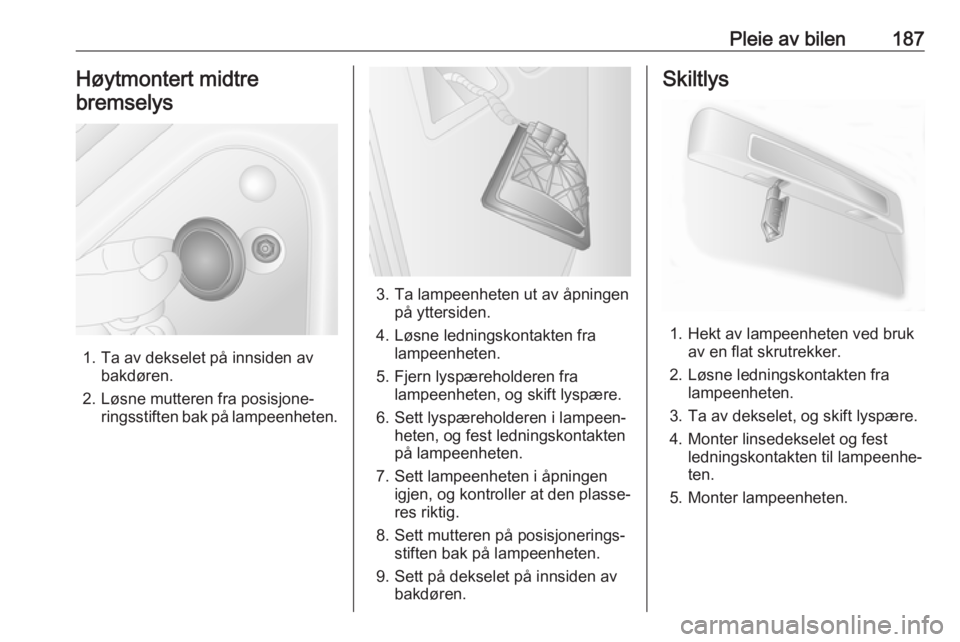

Pleie av bilen187Høytmontert midtre
bremselys
1. Ta av dekselet på innsiden av bakdøren.
2. Løsne mutteren fra posisjone‐ ringsstiften bak på lampeenheten.
3. Ta lampeenheten ut av åpningenpå yttersiden.
4. Løsne ledningskontakten fra lampeenheten.
5. Fjern lyspæreholderen fra lampeenheten, og skift lyspære.
6. Sett lyspæreholderen i lampeen‐ heten, og fest ledningskontakten
på lampeenheten.
7. Sett lampeenheten i åpningen igjen, og kontroller at den plasse‐
res riktig.
8. Sett mutteren på posisjonerings‐ stiften bak på lampeenheten.
9. Sett på dekselet på innsiden av bakdøren.
Skiltlys
1. Hekt av lampeenheten ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten fra lampeenheten.
3. Ta av dekselet, og skift lyspære.
4. Monter linsedekselet og fest ledningskontakten til lampeenhe‐
ten.
5. Monter lampeenheten.

188Pleie av bilenCrew Cab, Chassis Cab
1. Fjern de to skruene fra linsedek‐selet.
2. Ta av dekselet, og skift lyspære.
3. Monter linsedekselet og skift ut de
to skruene.
Innvendige lys
Kupélys foran
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Skift lyspære.
3. Monter lampeenheten.
Bagasjeromslys
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten fra lampeenheten.
3. Ta av dekselet, og skift lyspære.
4. Monter linsedekselet og fest ledningskontakten til lampeenhe‐
ten.
5. Monter lampeenheten.

Pleie av bilen189Lys i fremre dørkledning
1. Ta av lampeenheten ved bruk aven flat skrutrekker.
2. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
3. Skift pæren og sett inn pærehol‐ deren.
4. Monter lampeenheten.
Kupélys bak Overlat pæreskift til et verksted.
Hanskeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● én til venstre på instrumentpane‐
let, bak kledningen
● i motorrommet, under ekspan‐ sjonstanken for kjølevæskeCombi
En ekstra sikringsboks er plassert bak et kledningspanel på høyre side av
bagasjerommet, ved siden av bakdø‐
ren.Buss
En ekstra sikringsboks er plassert på
nedre høyre side i bagasjerommet,
under kledningspanelet for trinnet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.

190Pleie av bilen
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐ net.
Det lønner seg å ha et komplett sett
reservesikringer i bilen. Kontakt et
verksted.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne
instruksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.
Sikringstrekker
En sikringstrekker i sikringsboksen i
instrumentpanelet kan brukes som
hjelp ved skifte av sikringer.
