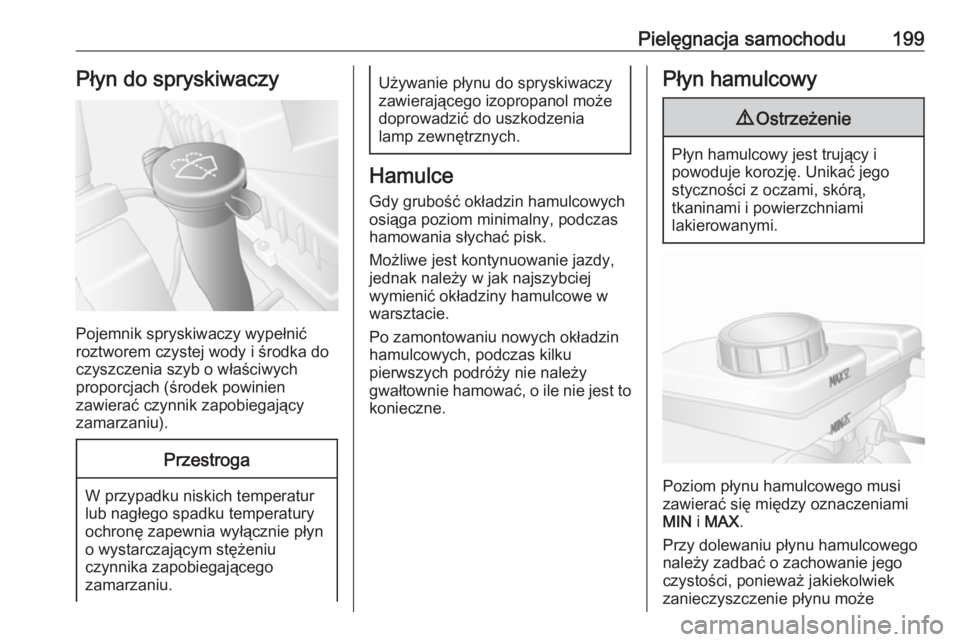

Pielęgnacja samochodu199Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Używanie płynu do spryskiwaczy
zawierającego izopropanol może
doprowadzić do uszkodzenia
lamp zewnętrznych.
Hamulce
Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami
MIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek
zanieczyszczenie płynu może

200Pielęgnacja samochoduspowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.
Należy używać wyłącznie płynów
hamulcowych przeznaczonych dla
tego modelu samochodu.
Płyn hamulcowy i sprzęgłowy 3 246.

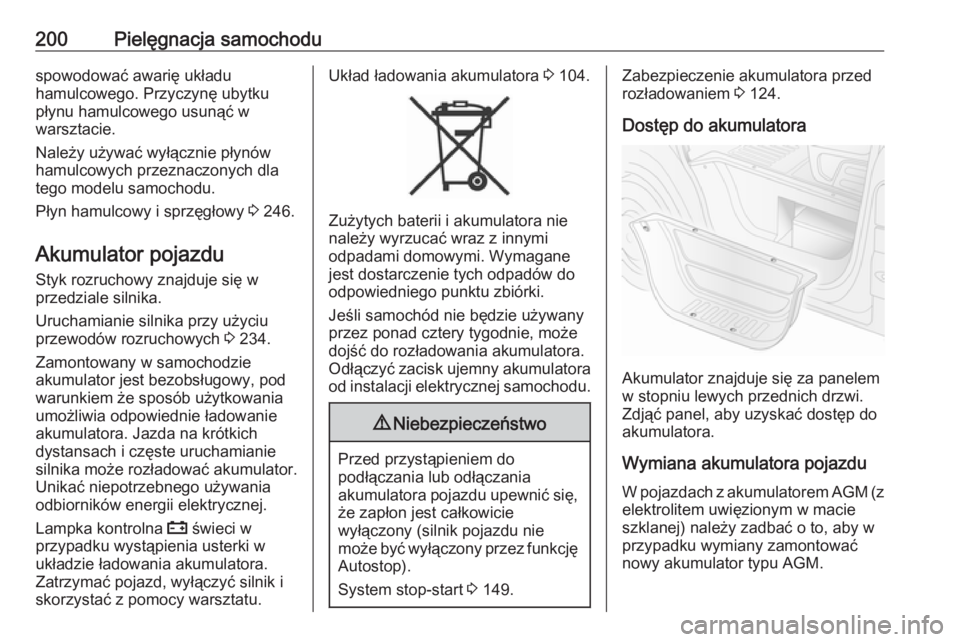

Akumulator pojazdu
Styk rozruchowy znajduje się w
przedziale silnika.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 234.
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.
Lampka kontrolna p świeci w
przypadku wystąpienia usterki w układzie ładowania akumulatora.
Zatrzymać pojazd, wyłączyć silnik i
skorzystać z pomocy warsztatu.Układ ładowania akumulatora 3 104.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania akumulatora. Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
9 Niebezpieczeństwo
Przed przystąpieniem do
podłączania lub odłączania
akumulatora pojazdu upewnić się, że zapłon jest całkowicie
wyłączony (silnik pojazdu nie
może być wyłączony przez funkcję
Autostop).
System stop-start 3 149.
Zabezpieczenie akumulatora przed
rozładowaniem 3 124.
Dostęp do akumulatora
Akumulator znajduje się za panelem
w stopniu lewych przednich drzwi.
Zdjąć panel, aby uzyskać dostęp do
akumulatora.
Wymiana akumulatora pojazdu W pojazdach z akumulatorem AGM (z
elektrolitem uwięzionym w macie
szklanej) należy zadbać o to, aby w
przypadku wymiany zamontować
nowy akumulator typu AGM.

Pielęgnacja samochodu201

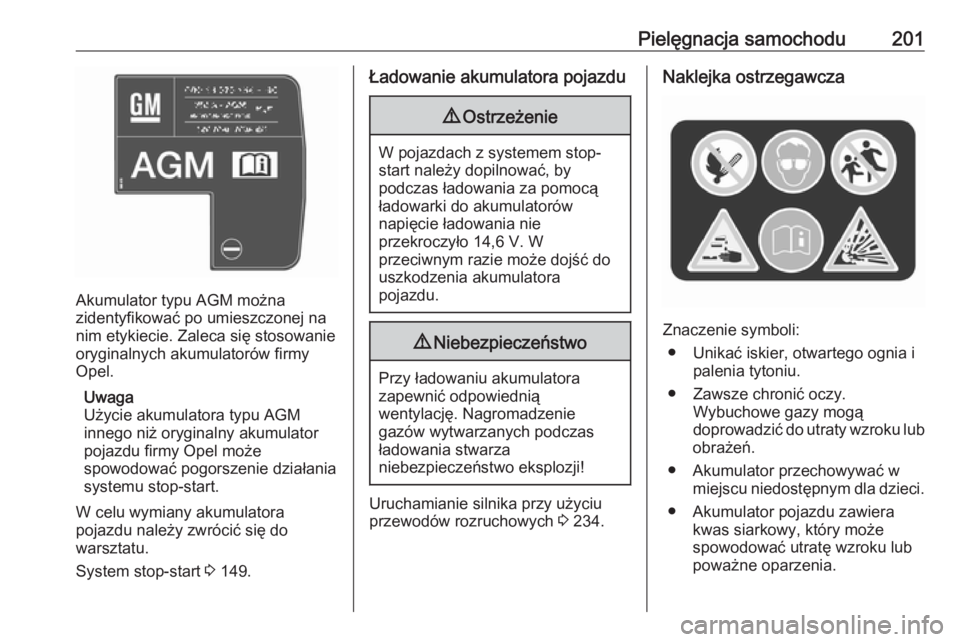

Akumulator typu AGM można
zidentyfikować po umieszczonej na
nim etykiecie. Zaleca się stosowanie
oryginalnych akumulatorów firmy Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować pogorszenie działania
systemu stop-start.
W celu wymiany akumulatora
pojazdu należy zwrócić się do
warsztatu.
System stop-start 3 149.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
9 Niebezpieczeństwo
Przy ładowaniu akumulatora
zapewnić odpowiednią
wentylację. Nagromadzenie
gazów wytwarzanych podczas
ładowania stwarza
niebezpieczeństwo eksplozji!
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 234.
Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator pojazdu zawiera kwas siarkowy, który może
spowodować utratę wzroku lub poważne oparzenia.

202Pielęgnacja samochodu● Dodatkowe informacjezamieszczono w Podręczniku
użytkownika.
● W sąsiedztwie akumulatora mogą występować wybuchowe
gazy.

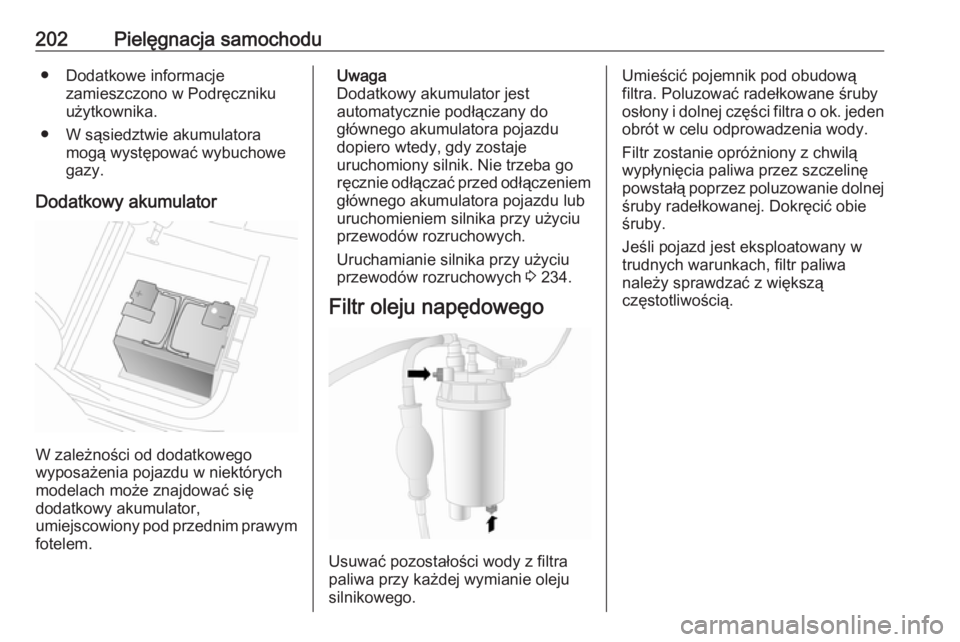

Dodatkowy akumulator
W zależności od dodatkowego
wyposażenia pojazdu w niektórych
modelach może znajdować się
dodatkowy akumulator,
umiejscowiony pod przednim prawym fotelem.
Uwaga
Dodatkowy akumulator jest automatycznie podłączany do
głównego akumulatora pojazdu
dopiero wtedy, gdy zostaje
uruchomiony silnik. Nie trzeba go
ręcznie odłączać przed odłączeniem
głównego akumulatora pojazdu lub
uruchomieniem silnika przy użyciu
przewodów rozruchowych.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 234.
Filtr oleju napędowego
Usuwać pozostałości wody z filtra
paliwa przy każdej wymianie oleju
silnikowego.
Umieścić pojemnik pod obudową
filtra. Poluzować radełkowane śruby
osłony i dolnej części filtra o ok. jeden
obrót w celu odprowadzenia wody.
Filtr zostanie opróżniony z chwilą
wypłynięcia paliwa przez szczelinę
powstałą poprzez poluzowanie dolnej śruby radełkowanej. Dokręcić obie
śruby.
Jeśli pojazd jest eksploatowany w
trudnych warunkach, filtr paliwa
należy sprawdzać z większą
częstotliwością.

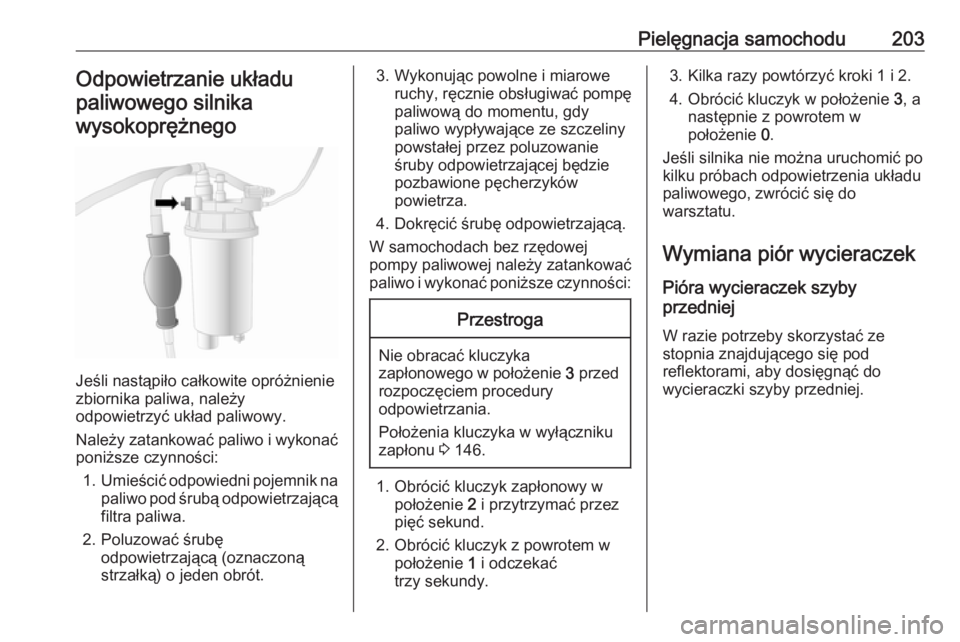

Pielęgnacja samochodu203Odpowietrzanie układu
paliwowego silnika wysokoprężnego
Jeśli nastąpiło całkowite opróżnienie
zbiornika paliwa, należy
odpowietrzyć układ paliwowy.
Należy zatankować paliwo i wykonać poniższe czynności:
1. Umieścić odpowiedni pojemnik na
paliwo pod śrubą odpowietrzającą filtra paliwa.
2. Poluzować śrubę odpowietrzającą (oznaczoną
strzałką) o jeden obrót.
3. Wykonując powolne i miarowe ruchy, ręcznie obsługiwać pompę
paliwową do momentu, gdy
paliwo wypływające ze szczeliny
powstałej przez poluzowanie
śruby odpowietrzającej będzie
pozbawione pęcherzyków
powietrza.
4. Dokręcić śrubę odpowietrzającą.
W samochodach bez rzędowej
pompy paliwowej należy zatankować
paliwo i wykonać poniższe czynności:Przestroga
Nie obracać kluczyka
zapłonowego w położenie 3 przed
rozpoczęciem procedury
odpowietrzania.
Położenia kluczyka w wyłączniku zapłonu 3 146.
1. Obrócić kluczyk zapłonowy w
położenie 2 i przytrzymać przez
pięć sekund.
2. Obrócić kluczyk z powrotem w położenie 1 i odczekać
trzy sekundy.
3. Kilka razy powtórzyć kroki 1 i 2.
4. Obrócić kluczyk w położenie 3, a
następnie z powrotem w położenie 0.
Jeśli silnika nie można uruchomić po
kilku próbach odpowietrzenia układu
paliwowego, zwrócić się do
warsztatu.
Wymiana piór wycieraczek
Pióra wycieraczek szyby
przedniej
W razie potrzeby skorzystać ze
stopnia znajdującego się pod
reflektorami, aby dosięgnąć do
wycieraczki szyby przedniej.

204Pielęgnacja samochodu

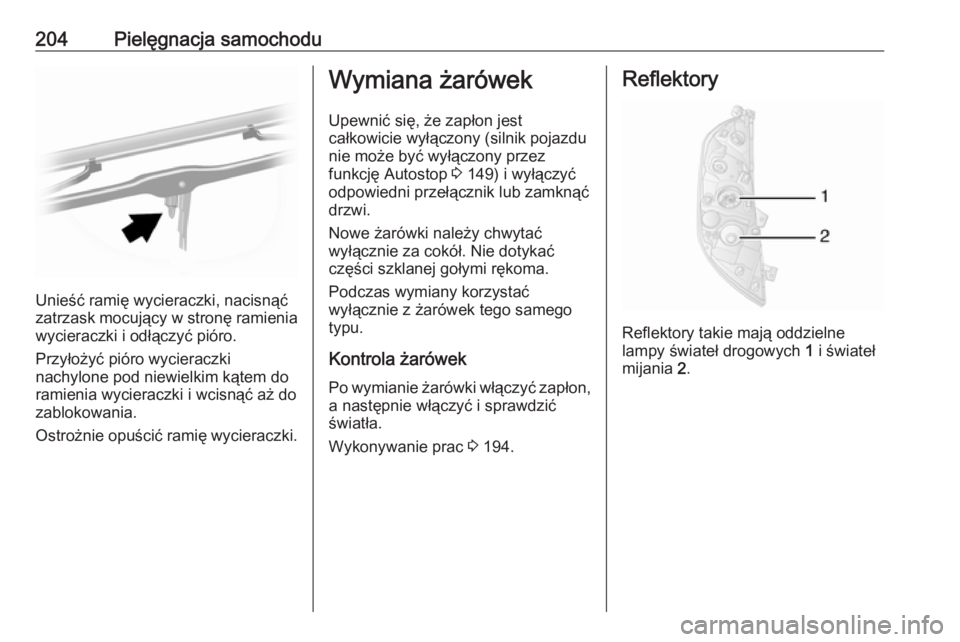

Unieść ramię wycieraczki, nacisnąć
zatrzask mocujący w stronę ramienia wycieraczki i odłączyć pióro.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zablokowania.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Upewnić się, że zapłon jest
całkowicie wyłączony (silnik pojazdu nie może być wyłączony przez
funkcję Autostop 3 149) i wyłączyć
odpowiedni przełącznik lub zamknąć
drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon, a następnie włączyć i sprawdzić
światła.
Wykonywanie prac 3 194.Reflektory
Reflektory takie mają oddzielne
lampy świateł drogowych 1 i świateł
mijania 2.

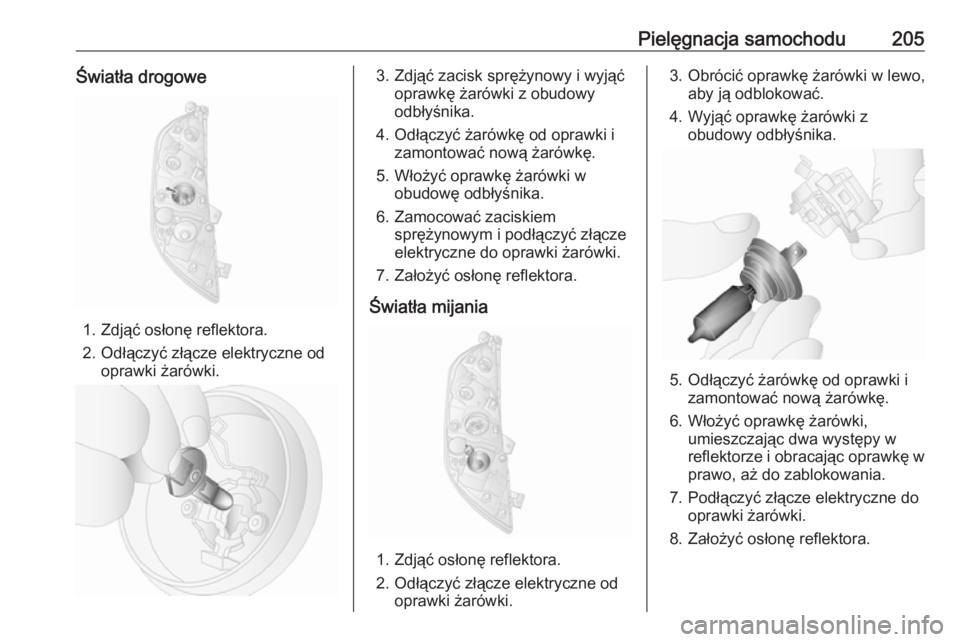

Pielęgnacja samochodu205Światła drogowe
1. Zdjąć osłonę reflektora.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Zdjąć zacisk sprężynowy i wyjąćoprawkę żarówki z obudowy
odbłyśnika.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki w obudowę odbłyśnika.
6. Zamocować zaciskiem sprężynowym i podłączyć złącze
elektryczne do oprawki żarówki.
7. Założyć osłonę reflektora.
Światła mijania
1. Zdjąć osłonę reflektora.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Obrócić oprawkę żarówki w lewo,aby ją odblokować.
4. Wyjąć oprawkę żarówki z obudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Założyć osłonę reflektora.

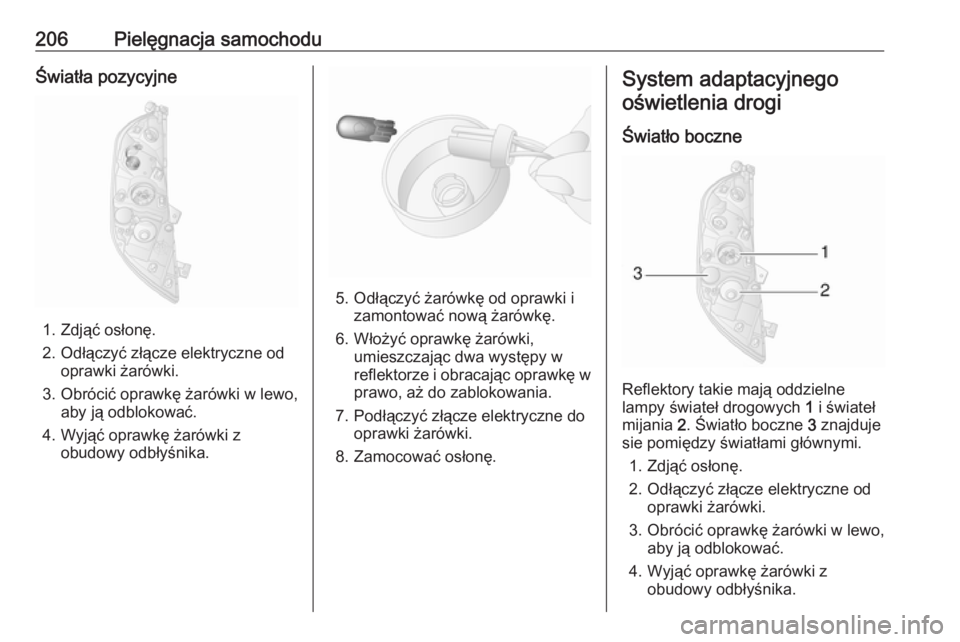

206Pielęgnacja samochoduŚwiatła pozycyjne
1. Zdjąć osłonę.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówki z obudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Zamocować osłonę.
System adaptacyjnego
oświetlenia drogi
Światło boczne
Reflektory takie mają oddzielne
lampy świateł drogowych 1 i świateł
mijania 2. Światło boczne 3 znajduje
sie pomiędzy światłami głównymi.
1. Zdjąć osłonę.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówki z obudowy odbłyśnika.
