2017.5 OPEL KARL Uporabniški priročnik

Instrumenti in upravni elementi63Nastavi prikaz časa
Izberite želeno obliko prikaza ure z
dotikom tipk na zaslonu 12 h ali 24 h .
Nastavi prikaz datuma Če želite izbrati obliko datuma,
izberite Nastavi prikaz datuma in
nastavitev izberite med možnostmi
podmenija.
Samodejno
V možnosti Samodejno lahko
izberete samodejno oziroma ročno
nastavitev datuma.
Če želite izbrati samodejno
nastavitev ure in datuma, izberite Vključeno - RDS .
Če želite izbrati ročno nastavitev ure
in datuma, izberite Izključeno -
Ročno . Če je možnost Samodejno
nastavljena na Izključeno - Ročno ,
sta v podmeniju na voljo možnosti
Nastavi čas in Nastavi datum .
Nastavitev ure in datuma
Če želite nastaviti uro in datum,
izberite Nastavi čas oziroma Nastavi
datum .Nastavitev prilagodite z zaslonskima
tipkama + in -.

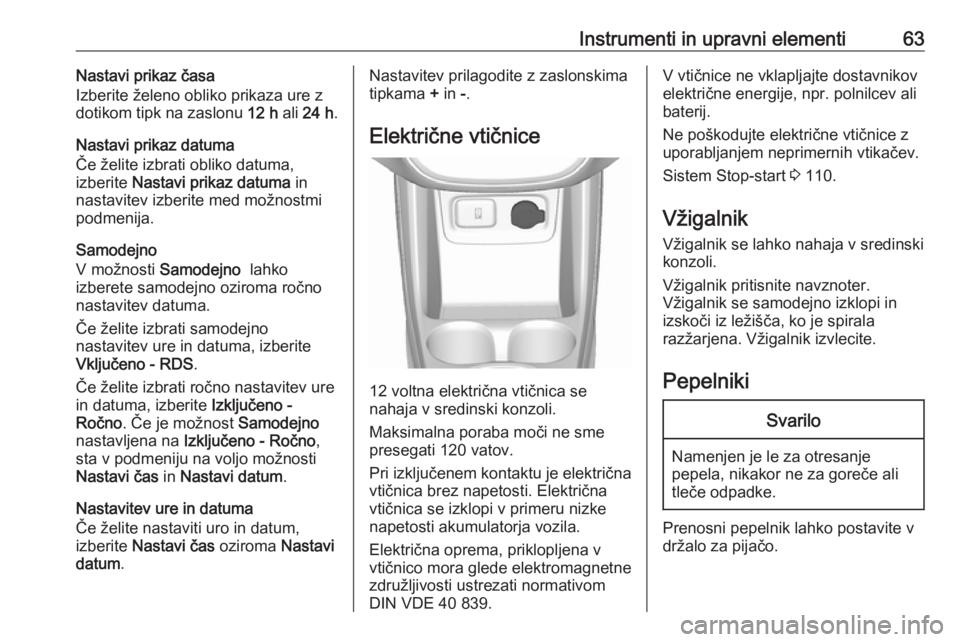

Električne vtičnice
12 voltna električna vtičnica se
nahaja v sredinski konzoli.
Maksimalna poraba moči ne sme
presegati 120 vatov.
Pri izključenem kontaktu je električna
vtičnica brez napetosti. Električna
vtičnica se izklopi v primeru nizke napetosti akumulatorja vozila.
Električna oprema, priklopljena v
vtičnico mora glede elektromagnetne
združljivosti ustrezati normativom
DIN VDE 40 839.
V vtičnice ne vklapljajte dostavnikov
električne energije, npr. polnilcev ali baterij.
Ne poškodujte električne vtičnice z
uporabljanjem neprimernih vtikačev.
Sistem Stop-start 3 110.
Vžigalnik
Vžigalnik se lahko nahaja v sredinski
konzoli.
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in
izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.
PepelnikiSvarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.
Prenosni pepelnik lahko postavite v
držalo za pijačo.

64Instrumenti in upravni elementiKontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri zagonu
motorja kazalci merilnikov za kratek
čas dvignejo do končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Števec prevoženihkilometrov
Spodnja linija prikazuje skupno
prevoženo pot v kilometrih.
Števec dnevno prevoženih kilometrov
Prikaz zabeležene razdalje od zadnje
ponastavitve.
Števec dnevno prevoženih kilometrov
šteje do 9999,9 km in se nato
ponastavi na 0.
Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund 3 76.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!

Instrumenti in upravni elementi65Merilnik količine goriva
Število svetlečih diod prikazuje nivo
goriva v rezervoarju.
Puščica označuje stran vozila, kjer je
odprtina za dolivanje goriva.
Pri aktivnem pogonu na utekočinjen
naftni plin je prikazan nivo plina v
jeklenki.
Če je količina goriva premajhna, sveti
kontrolna lučka Y. Če lučka utripa,
dolijte gorivo takoj.
Sistem pri delovanju na utekočinjen naftni plin (UNP) v primeru izpraznitve plinskih jeklenk samodejno preklopi
na bencin 3 65.
Rezervoarja za gorivo nikoli ne
izpraznite popolnoma.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Izbirnik goriva
S pritiskom LPG preklapljate med
pogonom na bencin in pogonom na
utekočinjen naftni plin. Trenutni način
delovanja označuje LED dioda v tipki.

66Instrumenti in upravni elementisvetleča dioda
ne sveti:pogon na bencinLED dioda
utripa:preverjanje
pogojev za prenos
goriva v pogon na
utekočinjen naftni
plin. Zasveti, če so pogoji izpolnjeni.LED sveti:pogon na
utekočinjen naftni
plinLED dioda
utripne petkrat
in se izklopi:rezervoar za
utekočinjen naftni
plin je prazen ali
okvara v sistemu
utekočinjenega
naftnega plina. Na
voznikovem
informacijskem
zaslonu se prikaže
sporočilo.
Takoj, ko se posoda za utekočinjen
naftni plin izprazni, sistem samodejno
preklopi na bencinski pogon, dokler
ne izključite kontakta.
Pogon na utekočinjen naftni plin
3 129.

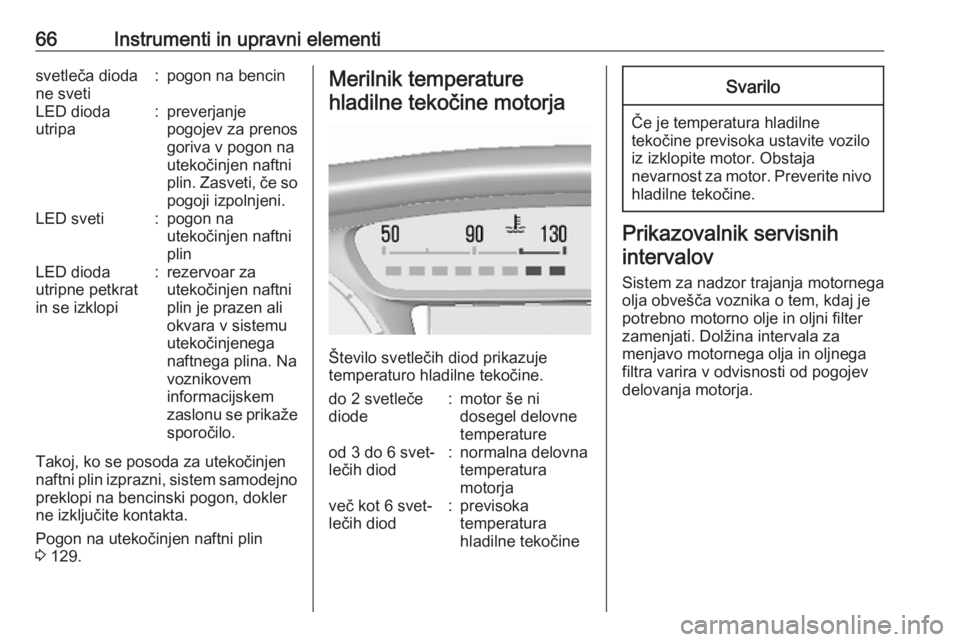

Merilnik temperature
hladilne tekočine motorja
Število svetlečih diod prikazuje
temperaturo hladilne tekočine.
do 2 svetleče
diode:motor še ni
dosegel delovne
temperatureod 3 do 6 svet‐
lečih diod:normalna delovna
temperatura
motorjaveč kot 6 svet‐
lečih diod:previsoka
temperatura
hladilne tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.

Instrumenti in upravni elementi67

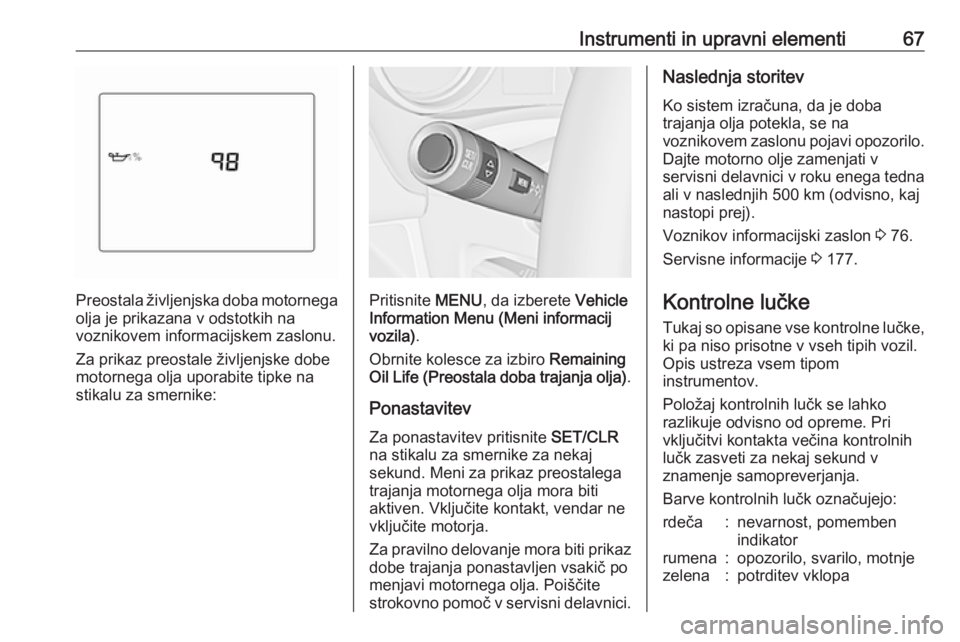

Preostala življenjska doba motornegaolja je prikazana v odstotkih na
voznikovem informacijskem zaslonu.
Za prikaz preostale življenjske dobe
motornega olja uporabite tipke na
stikalu za smernike:Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij
vozila) .
Obrnite kolesce za izbiro Remaining
Oil Life (Preostala doba trajanja olja) .
Ponastavitev Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund. Meni za prikaz preostalega
trajanja motornega olja mora biti
aktiven. Vključite kontakt, vendar ne
vključite motorja.
Za pravilno delovanje mora biti prikaz
dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.
Naslednja storitev
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem zaslonu pojavi opozorilo. Dajte motorno olje zamenjati v
servisni delavnici v roku enega tedna ali v naslednjih 500 km (odvisno, kaj
nastopi prej).
Voznikov informacijski zaslon 3 76.
Servisne informacije 3 177.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov.
Položaj kontrolnih lučk se lahko
razlikuje odvisno od opreme. Pri
vključitvi kontakta večina kontrolnih
lučk zasveti za nekaj sekund v
znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopa

68Instrumenti in upravni elementimodra:potrditev vklopabela:potrditev vklopa

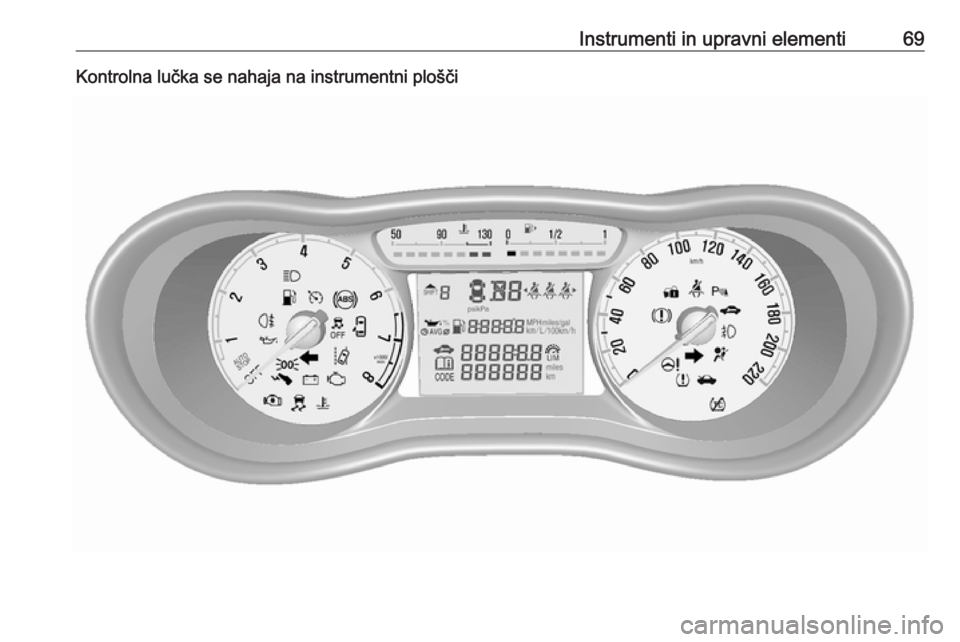

Instrumenti in upravni elementi69Kontrolna lučka se nahaja na instrumentni plošči

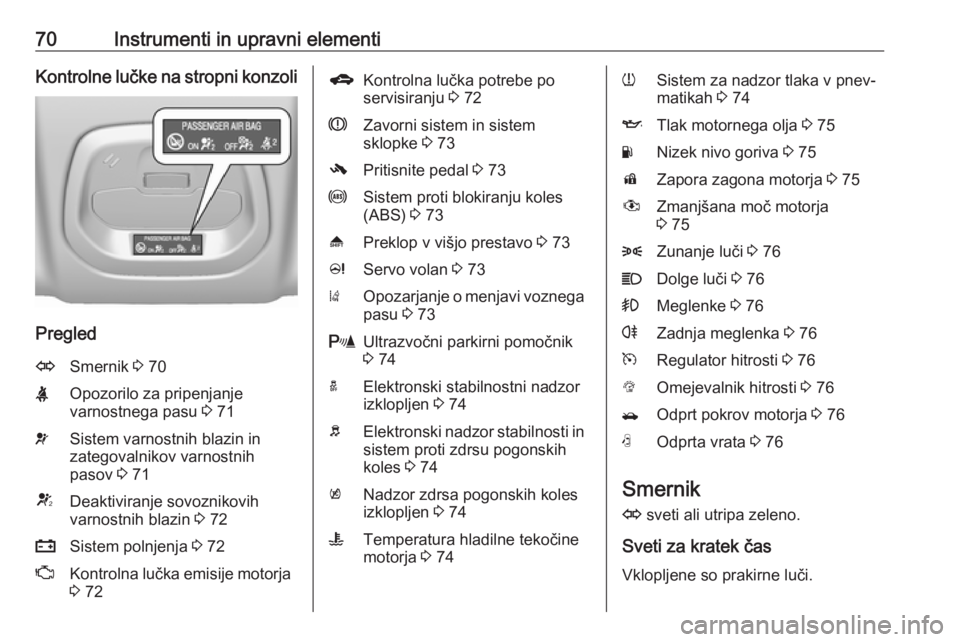

70Instrumenti in upravni elementiKontrolne lučke na stropni konzoli
Pregled
OSmernik 3 70XOpozorilo za pripenjanje
varnostnega pasu 3 71vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 71VDeaktiviranje sovoznikovih
varnostnih blazin 3 72pSistem polnjenja 3 72ZKontrolna lučka emisije motorja
3 72gKontrolna lučka potrebe po
servisiranju 3 72RZavorni sistem in sistem
sklopke 3 73-Pritisnite pedal 3 73uSistem proti blokiranju koles
(ABS) 3 73[Preklop v višjo prestavo 3 73cServo volan 3 73)Opozarjanje o menjavi voznega
pasu 3 73rUltrazvočni parkirni pomočnik
3 74aElektronski stabilnostni nadzor
izklopljen 3 74bElektronski nadzor stabilnosti in
sistem proti zdrsu pogonskih
koles 3 74kNadzor zdrsa pogonskih koles
izklopljen 3 74WTemperatura hladilne tekočine
motorja 3 74wSistem za nadzor tlaka v pnev‐
matikah 3 74ITlak motornega olja 3 75YNizek nivo goriva 3 75dZapora zagona motorja 3 75#Zmanjšana moč motorja
3 758Zunanje luči 3 76CDolge luči 3 76>Meglenke 3 76rZadnja meglenka 3 76mRegulator hitrosti 3 76LOmejevalnik hitrosti 3 76/Odprt pokrov motorja 3 76NOdprta vrata 3 76
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas Vklopljene so prakirne luči.
