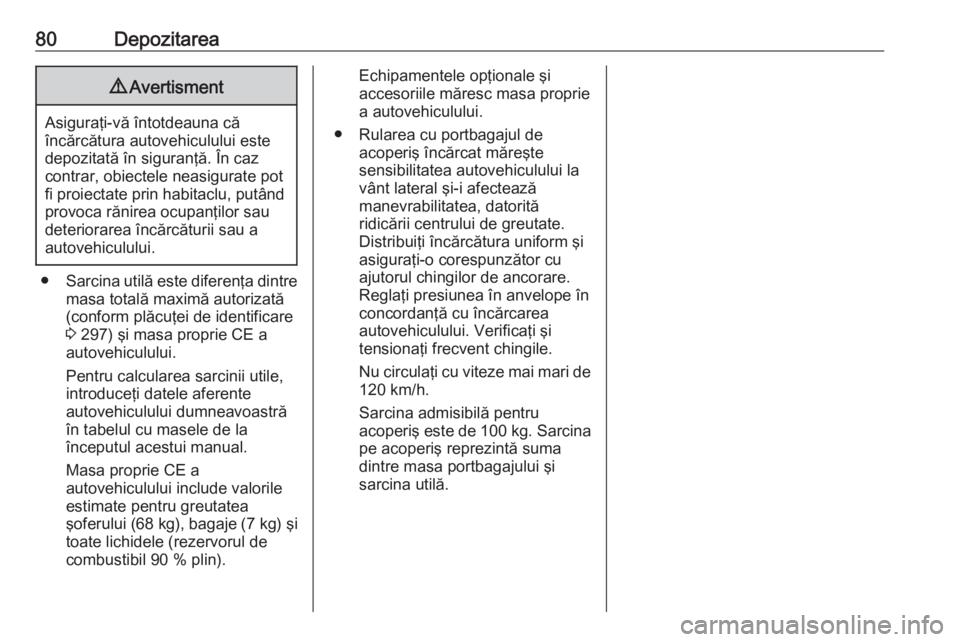

Page 82 of 329
80Depozitarea9Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
● Sarcina utilă este diferenţa dintre
masa totală maximă autorizată
(conform plăcuţei de identificare
3 297) şi masa proprie CE a
autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră
în tabelul cu masele de la
începutul acestui manual.
Masa proprie CE a
autovehiculului include valorile
estimate pentru greutatea
şoferului (68 kg ), bagaje (7 kg) şi
toate lichidele (rezervorul de combustibil 90 % plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie
a autovehiculului.
● Rularea cu portbagajul de acoperiş încărcat măreşte
sensibilitatea autovehiculului la
vânt lateral şi-i afectează
manevrabilitatea, datorită
ridicării centrului de greutate.
Distribuiţi încărcătura uniform şi asiguraţi-o corespunzător cu
ajutorul chingilor de ancorare.
Reglaţi presiunea în anvelope în
concordanţă cu încărcarea
autovehiculului. Verificaţi şi
tensionaţi frecvent chingile.
Nu circulaţi cu viteze mai mari de
120 km/h.
Sarcina admisibilă pentru
acoperiş este de 100 kg. Sarcina
pe acoperiş reprezintă suma dintre masa portbagajului şi
sarcina utilă.
Page 87 of 329
Instrumentele şi comenzile85Nu utilizaţi ştergătoarele pe parbrizul
îngheţat.
Dezactivaţi ştergătoarele în
spălătoriile auto.
Sensibilitatea reglabilă a senzorului de ploaie
Maneta pentru ştergătoare în
poziţia AUTO.
Răsuciţi butonul dispozitivului de ajustare pentru a regla sensibilitatea
senzorului de ploaie.
Păstraţi senzorii neacoperiţi de praf,
murdărie sau gheaţă.
Funcţia senzorului de ploaie poate fi
activată sau dezactivată în
personalizarea autovehiculului.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul pentru
informaţii.
Afişajul pentru informaţii 3 117.
Personalizarea autovehiculului
3 124.
Spălătorul de parbriz
Trageţi maneta. Lichidul de spălare
este pulverizat pe parbriz şi
ştergătoarele parcurg câteva curse.
Lichidul de spălare 3 253.
Page 89 of 329
Instrumentele şi comenzile87
Dacă temperatura exterioară scade
sub 3 °C,în Centrul de informaţii
pentru şofer se afişează un mesaj de avertizare.
9 Avertisment
Suprafaţa carosabilului poate fi
deja acoperită cu polei, chiar dacă afişajul arată câteva grade peste
0 °C.
Ceasul
Data şi ora sunt prezentate pe
Ecranul-Info.
Afişajul pentru informaţii 3 117.
7'' Afişajul color pentru informaţii
Apăsaţi ; şi apoi selectaţi Setări.
Selectaţi Oră şi dată pentru a afişa
submeniul respectiv.
Modificare format oră
Pentru a selecta formatul dorit al orei,
atingeţi butoanele tactile 12 h sau
24 h .
Modificare format dată
Pentru a selecta formatul dorit al
datei, selectaţi Modificare format
dată şi alegeţi dintre opţiunile
disponibile din submeniu.
Reglare Automată
Pentru a alege dacă ora şi data se vor seta automat sau manual, selectaţi
Reglare Automată .
Pentru setarea automată a orei şi a
datei, selectaţi Activat - RDS.
Pentru setarea manuală a orei şi a
datei, selectaţi Dezactivat - Manual .
Dacă Reglare Automată este setat la
Dezactivat - Manual , devin
disponibile elementele submeniului
Reglare oră şi Reglare dată .
Setarea orei şi a datei
Pentru ajustarea setărilor orei şi ale
datei, selectaţi Reglare oră sau
Reglare dată .
Atingeţi + şi - pentru ajustarea
setărilor.
8'' Afişajul color pentru informaţii Apăsaţi ;, apoi selectaţi pictograma
Setări .
Select (Selectare) Ora şi data.
Setare oră
Selectaţi Setare Ora pentru a accesa
submeniul respectiv.
Page 90 of 329
88Instrumentele şi comenzile
Selectaţi Setare auto din partea
inferioară a ecranului. Activaţi fie Da -
RDS sau Oprit - manual .
Dacă se selectează Oprit - manual,
ajustaţi orele şi minutele atingând
n sau o.
Atingeţi 12-24 hr din partea dreaptă a
ecranului pentru a selecta un mod de
timp.
Dacă este selectat modul 12 ore, se
afişează o a treia coloană pentru
setarea AM şi PM. Selectaţi opţiunea
dorită.
Setare dată
Selectaţi Setare Data pentru a
accesa submeniul respectiv.
Notă
Dacă informaţiile privind data sunt
furnizate în mod automat, această
opţiune din meniu nu este
disponibilă.
Selectaţi Setare auto din partea
inferioară a ecranului. Activaţi fie Da -
RDS sau Oprit - manual .
Dacă se selectează Oprit - manual,
ajustaţi data atingând n sau o.
Afişarea ceasului
Selectaţi Afişare Ora pentru a accesa
submeniul respectiv.
Pentru a dezactiva afişarea ceasului
digital în meniuri, selectaţi Nu.Prizele de curent
O priză de 12 V este amplasată în
consola centrală.
Nu depăşiţi consumul maxim de
120 W.
Când contactul este decuplat, priza
de curent este dezactivată. În plus,
priza pentru accesorii este
dezactivată şi dacă încărcarea
bateriei autovehiculului este slabă.
Accesoriile electrice conectate
trebuie să respecte cerinţele de
compatibilitate electromagnetică
stipulate de standardul
DIN VDE 40 839.
Page 91 of 329
Instrumentele şi comenzile89Nu conectaţi accesorii care
furnizează curent, de ex.
încărcătoare de baterii sau baterii.
Nu deterioraţi priza utilizând fişe
necorespunzătoare.
Sistemul de oprire-pornire 3 166.
Portul de încărcare USB
Un port USB pentru încărcarea
dispozitivelor este amplasat sub
cotiera rabatabilă. Portul USB are de asemenea o conexiune de date la
sistemul Infotainment.
În spatele consolei centrale se află
două porturi USB numai pentru
încărcarea dispozitivelor.
Notă
Prizele trebuie menţinute în
permanenţă curate şi uscate.
Încărcarea inductivă
9 Avertisment
Încărcarea inductivă poate afecta
funcţionarea unor implanturi de
pacemaker sau de alte dispozitive medicale. Dacă este cazul,
consultaţi un medic înainte de a
utiliza dispozitivul de încărcare
inductivă.9 Avertisment
Scoateţi toate obiectele metalice
din dispozitivul de încărcare
înainte de a încărca un telefon
mobil, deoarece aceste obiecte se pot încălzi foarte tare.
Pentru a încărca un dispozitiv,
contactul trebuie să fie cuplat.
Fanta pentru încărcare este
amplasată sub cotiera faţă.
Page 99 of 329
Instrumentele şi comenzile97Vitezometrul
Arată viteza autovehiculului.
Contorul de kilometraj
Distanţa totală înregistrată este
afişată în km.
Contorul de parcurs
Distanţa înregistrată de la ultima
resetare este afişată pe pagina
computerului de bord.
Contorul de parcurs contorizează
până la 9.999 km şi reporneşte apoi
de la 0.
Sunt selectabile două pagini pentru
contoare de parcurs pentru parcursuri
diferite.
Blocul instrumentelor de bord cu
afişaj de bază
Selectaţi ; apăsând Menu de pe
maneta de semnalizare a direcţiei.
Rotiţi butonul rotativ de pe maneta de semnalizare a direcţiei şi
selectaţi ;1 sau ;2. Fiecare
pagină a contorului de parcurs poate
fi resetată separat apăsând pentru
câteva secunde în meniul respectiv
SET/CLR de pe maneta de
semnalizare a direcţiei.
Page 100 of 329
98Instrumentele şi comenzileBlocul instrumentelor de bord cu
afişaj de mijloc
Selectaţi pagina Info J din meniul
principal. Alegeţi pagina Cursa A sau
Cursa B apăsând o de pe volan.
Fiecare contor de parcurs poate fi
resetat separat cu contactul cuplat:
selectaţi pagina respectivă, apăsaţi
> . Confirmaţi prin apăsarea 9.
Centru de informaţii pentru şofer
3 108.
Blocul instrumentelor de bord cu
afişaj de nivel superior
Selectaţi pagina Info din meniul
principal. Alegeţi pagina Cursa A sau
Cursa B apăsând o de pe volan.
Fiecare contor de parcurs poate fi
resetat separat cu contactul cuplat:
selectaţi pagina respectivă, apăsaţi
> . Confirmaţi prin apăsarea 9.
Turometrul
Afişează turaţia motorului.
Conduceţi pe cât posibil la turaţii
reduse ale motorului în fiecare
treaptă de viteze.
Atenţie
Dacă indicatorul se află în zona
roşie de avertizare, turaţia maximă admisă a motorului este depăşită.
Motorul este în pericol.
Page 106 of 329
104Instrumentele şi comenzile9Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii. Evitaţi parcarea pe planuri înclinate până la
remedierea defecţiunii.
Sistemul antiblocare frâne
(ABS)
u luminează galben.
Se aprinde timp de câteva secunde
după cuplarea contactului. Sistemul
este gata de funcţionare după
stingerea lămpii de control.
Dacă lampa de control nu se stinge
după câteva secunde sau se aprinde
în timpul mersului, indică o defecţiune
în sistemul ABS. Sistemul de frânare
va funcţiona în continuare, dar fără a
beneficia de reglarea oferită de
sistemul ABS.
Sistemul antiblocare frâne 3 181.
Schimbarea treptelor de
viteză
R sau S împreună cu numărul treptei
superioare sau inferioare de viteză,
atunci când se recomandă selectarea
unei trepte superioare sau inferioare
de viteză pentru a economisi
combustibil.
Distanţa faţă deautovehiculul din faţă
E indică setarea distanţei faţă de
autovehiculul din faţă a sensibilităţii
temporizării alertei pentru avertizarea
privind coliziunea faţă cu ajutorul
barelor de distanţă pline.
Avertizarea privind coliziunea frontală 3 202.
Sistemul de asistenţă la
menţinerea benzii
a se aprinde în verde sau galben
sau clipeşte în galben.Se aprinde în verde.
Sistemul este activat şi gata de
funcţionare.
Luminează galben Sistemul se apropie de un marcaj
detectat al benzii fără a folosi
semnalizarea direcţiei în respectiva direcţie.
Clipeşte în galben.
Sistemul recunoaşte ieşirea
semnificativă de pe bandă.
Sistemul de asistenţă la menţinerea
benzii 3 235
Control electronic de stabilitate oprit
t se aprinde în galben.
Sistemul este dezactivat prin.
Controlul electronic al stabilităţii şi Sistemul decontrol al tracţiunii
b se aprinde sau clipeşte în galben.
