2017.5 OPEL INSIGNIA BREAK ESP

56Scaunele, sistemele de siguranţăSistemul airbagSistemul airbag constă dintr-o seriede sisteme individuale, în funcţie de
gama de dotări.
La declanşare, airbagurile se umflă într-un interval de ordinul
milisecundelor. Acestea se dezumflă
de asemenea rapid, astfel încât
adesea nici nu sunt sesizate în timpul coliziunii.9 Avertisment
Dacă sistemele airbag nu sunt
manevrate corespunzător,
acestea se pot declanşa exploziv.
Notă
Unităţile electronice de comandă ale sistemelor airbag şi dispozitivelor de
pretensionare a centurilor de
siguranţă se află în consola centrală. Nu amplasaţi obiecte magnetice în
zona respectivă.
Nu fixaţi niciun obiect pe capacele
airbagurilor şi nu le acoperiţi cu alte
materiale. Apelaţi la un atelier pentru
a înlocui capacele avariate.
Fiecare airbag se declanşează o
singură dată. Apelaţi la un atelier
service pentru înlocuirea
airbagurilor declanşate. În plus,
poate fi necesară înlocuirea
volanului, a panoului de bord, a unor părţi din capitonaj, a chederelor
portierelor, a mânerelor şi
scaunelor.
Nu modificaţi componentele
sistemului airbag, deoarece aceasta
poate conduce la invalidarea
permisului de operare a
autovehiculului.
Când airbagurile se declanşează,
gazele fierbinţi degajate pot cauza
arsuri.
Lampa de control v pentru sistemul
airbag 3 102.
Scaunele pentru copii pe scaunul
pasagerului din faţă cu sistem
airbag
Avertizare în conformitate cu
ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,

Scaunele, sistemele de siguranţă59MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Suplimentar faţă de avertizarea
impusă de ECE R94.02, din motive
de siguranţă, un scaun pentru copii orientat cu faţa în direcţia de
deplasare trebuie folosit numai
conform instrucţiunilor şi restricţiilor
din tabelul 3 65.
Eticheta airbagului se află pe ambele
laturi ale parasolarului pasagerului
faţă.
Dezactivarea airbagurilor 3 61.
Sistemul de airbaguri frontale
Sistemul airbag frontal este alcătuit
dintr-un airbag încorporat în volan şi
unul încorporat în tabloul de bord pepartea dinspre pasager a panoului de bord. Acestea sunt identificate prin
cuvântul AIRBAG.
Sistemul de airbaguri frontale se
declanşează în cazul unui impact
frontal de o anumită gravitate.
Contactul trebuie să fie cuplat.
Airbagurile umflate amortizează
impactul, reducând astfel
considerabil riscul de rănire în zona
toracelui şi a capului pentru ocupanţii scaunelor din faţă.
9 Avertisment
Protecţia optimă este asigurată
numai atunci când scaunul se află în poziţie corespunzătoare.
Poziţia scaunului 3 44.
Menţineţi liberă zona de
expansiune a airbagurilor.
Fixaţi corect şi cuplaţi bine centura de siguranţă. Numai astfel
airbagul va putea să vă protejeze.
Sistemul de airbaguri
laterale

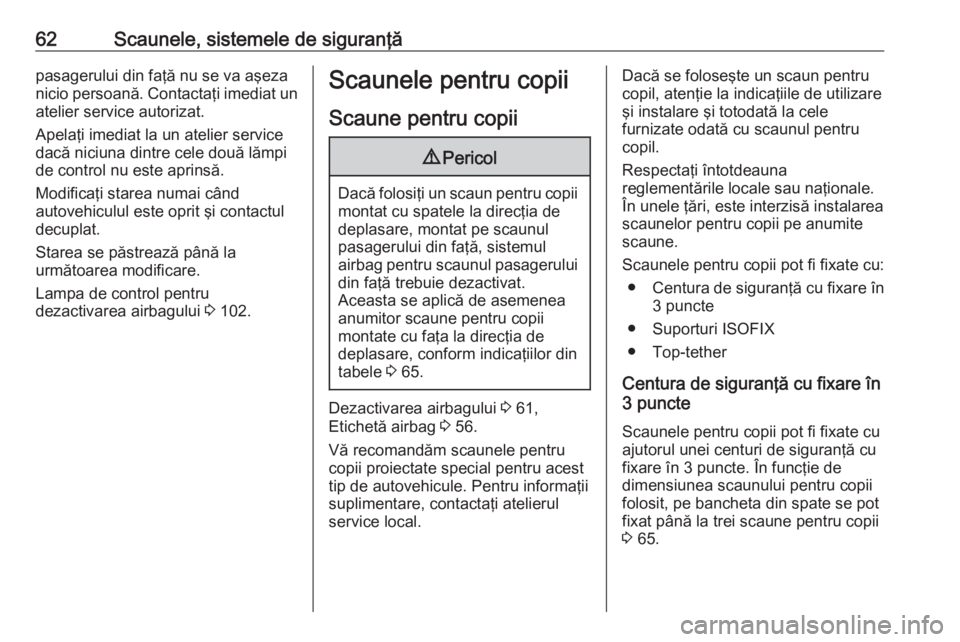

62Scaunele, sistemele de siguranţăpasagerului din faţă nu se va aşeza
nicio persoană. Contactaţi imediat un
atelier service autorizat.
Apelaţi imediat la un atelier service
dacă niciuna dintre cele două lămpi
de control nu este aprinsă.
Modificaţi starea numai când
autovehiculul este oprit şi contactul
decuplat.
Starea se păstrează până la
următoarea modificare.
Lampa de control pentru
dezactivarea airbagului 3 102.Scaunele pentru copii
Scaune pentru copii9 Pericol
Dacă folosiţi un scaun pentru copii
montat cu spatele la direcţia de
deplasare, montat pe scaunul
pasagerului din faţă, sistemul
airbag pentru scaunul pasagerului din faţă trebuie dezactivat.
Aceasta se aplică de asemenea
anumitor scaune pentru copii
montate cu faţa la direcţia de
deplasare, conform indicaţiilor din tabele 3 65.
Dezactivarea airbagului 3 61,
Etichetă airbag 3 56.
Vă recomandăm scaunele pentru copii proiectate special pentru acest
tip de autovehicule. Pentru informaţii
suplimentare, contactaţi atelierul
service local.
Dacă se foloseşte un scaun pentru
copil, atenţie la indicaţiile de utilizare
şi instalare şi totodată la cele
furnizate odată cu scaunul pentru
copil.
Respectaţi întotdeauna
reglementările locale sau naţionale.
În unele ţări, este interzisă instalarea
scaunelor pentru copii pe anumite
scaune.
Scaunele pentru copii pot fi fixate cu: ● Centura de siguranţă cu fixare în
3 puncte
● Suporturi ISOFIX
● Top-tether
Centura de siguranţă cu fixare în 3 puncte
Scaunele pentru copii pot fi fixate cuajutorul unei centuri de siguranţă cu
fixare în 3 puncte. În funcţie de
dimensiunea scaunului pentru copii
folosit, pe bancheta din spate se pot
fixat până la trei scaune pentru copii
3 65.

Scaunele, sistemele de siguranţă65Locuri de instalare a scaunelor pentru copii
Opţiunile disponibile pentru fixarea unui scaun pentru copii cu o centură de siguranţă cu fixare în 3 puncteClasă de greutate
Pe scaunul pasagerului din faţă
Pe locurile laterale de la spatePe locul din mijloc de la spate
airbag activatairbag dezactivatGrupa 0: până la 10 kgXU 1,2U/L 3UGrupa 0+: până la 13 kgXU1,2U/L 3UGrupa I: 9 la 18 kgXU1,2U/L 3,4U4Grupa II: 15 la 25 kgU1,2XU/L 3,4U4Grupa III: 22 la 36 kgU1,2XU/L 3,4U4U:utilizare universală în combinaţie cu centurile de siguranţă cu fixare în trei puncteL:adecvat pentru scaune speciale pentru copii, de tip „specific pentru autovehicul”, „restricţionat” sau „semiuniversal”.
Scaunul pentru copii trebuie aprobat pentru un anumit tip specific de autovehicul (consultaţi lista tipurilor de autovehicule a scaunului pentru copii)X:nu este admis niciun scaun pentru copii la această clasă de greutate1:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi spătarul scaunului, atât cât este cazul în poziţie verticală pentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi scaunul în sus, atât cât este cazul, şi reglaţi spătarul scaunului, atât cât este cazul în poziţie verticală pentru
a garanta faptul că centura este strâns pe partea cu catarama3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi respectiva tetieră după cum este necesar sau scoateţi-o dacă este nevoie

Scaunele, sistemele de siguranţă67X:nu este omologat niciun sistem ISOFIX de reţinere pentru copii pentru această clasă de gabarit1:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi înclinarea spătarului scaunului, atât cât este cazul în poziţieverticală pentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi dispozitivul de reglare pe înălţime a scaunului în sus, atât cât este cazul, şi reglaţi înclinarea spătarului
scaunului, atât cât este cazul, în poziţie verticală pentru a garanta faptul că centura strânge pe partea cataramei3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi respectiva tetieră după cum este necesar sau scoateţi-o dacă este nevoie
Clasă de mărime şi dispozitiv de scaun ISOFIX
A - ISO/F3:scaun cu faţa la drum pentru copii de talie maximă din clasa de greutate 9 la 18 kgB - ISO/F2:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgB1 - ISO/F2X:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgC - ISO/R3:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de până la 18 kgD - ISO/R2:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de
până la 18 kgE - ISO/R1:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 13 kgF- ISO/L1:scaun pentru copii orientat cu faţa spre stânga, lateral (coşuleţ)G - ISO/L2:scaun pentru copii orientat cu faţa spre dreapta, lateral (coşuleţ)
Opţiuni admise pentru montarea unui sistem i-Size de reţinere pentru copii cu suporturi ISOFIX
Pe scaunul pasagerului din faţă
Pe locurile laterale de la spatePe locul din mijloc de la spate
airbag activatairbag dezactivatscaune i-Size pentru
copiiXXi - UX

74DepozitareaExtinderea portbagajului
(spătarul din două părţi al
banchetei din spate)
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna banchetei. Când rabataţi
spătarele, trageţi centurile de
siguranţă odată cu acestea.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu
un declic.
Spătarele sunt fixate corect
numai când marcajul roşu de
lângă maneta de deblocare nu
mai este vizibil.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei
frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Extinderea portbagajului
(spătarul din trei părţi al banchetei
din spate)
● Repliaţi cotiera din spate.

Depozitarea75
● Trageţi bucla şi rabataţi în josspătarul pe scaunul central.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna
banchetei.
9 Avertisment
Aveţi grijă când rabataţi în jos
spătarul lateral din dreapta dacă
spătarul scaunului central este
deja rabatat în jos. Risc de rănire
produs de proeminenţa şurubului
din partea interioară a spătarului.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna
banchetei. Când rabataţi
spătarele, trageţi centurile de
siguranţă odată cu acestea.
9 Avertisment
Aveţi grijă când rabataţi în jos
spătarul lateral din dreapta dacă
spătarul scaunului central este
deja rabatat în jos. Risc de rănire
produs de proeminenţa şurubului
din partea interioară a spătarului.
● În mod alternativ, rabataţi spătarele scaunelor spate din
portbagaj: trageţi opritorul din
partea stângă sau din partea
dreaptă a portbagajului pentru a
rabata partea respectivă a
spătarului scaunelor spate.
9 Avertisment
Manifestaţi atenţie atunci când
acţionaţi spătarele scaunelor
spate din portbagaj. Spătarul este

76Depozitarearabatat cu o forţă considerabilă.
Risc de accidentare, în special în cazul copiilor.
Asiguraţi-vă că nu este ataşat
nimic de scaunele spate şi nu este aşezat nimic pe tapiţeria
scaunului.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu un declic.
Spătarele sunt fixate corect
numai când marcajul roşu de
lângă maneta de deblocare nu
mai este vizibil.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Demontarea copertinei
Scoateţi din cârlig benzile de fixare
din hayon.
