Nega vozila207Osvetljenje krivine
1. Okrenuti poklopac (3) suprotnokretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Skinuti sijalicu sa konektora odvajanjem i povlačenjem.
4. Zameniti sijalicu. Priključiti i spojiti
držač sijalice sa konektorom.
5. Umetnuti držač sijalice u telo svetla i okrenuti u pravcu kretanja
kazaljki na časovniku radi
učvršćivanja.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Svetla za maglu
Sijalicama možete pristupiti sa donje
strane vozila.
1. Okrenuti držač sijalice suprotno kretanju kazaljke na satu i izvaditiiz fara.

208Nega vozila
2. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
Prednji pokazivači pravca Prednji pokazivači pravca sastoje se
od dugotrajnih sijalica koje se ne
mogu menjati.
Javiti se servisnoj radionici ako je
neka dugotrajna sijalica neispravna.
Zadnja svetla
1. Odbraviti poklopac teretnog prostora na odgovarajućoj strani i
ukloniti.
Na vozilima sa kompletom za
popravku pneumatika u desnom
bočnom zidu:
Izvadite sve delove kompleta za
popravku pneumatika i sve alate
iz zadnjeg umetka. Pritisnite ovaj
umetak sa gornje strane i skinite
ga sa bočnog zida.
2. Odvrnuti rukom obe plastične navrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.

Nega vozila209
4. Pritisnuti osiguravajuće spojke iizvaditi nosač sijalice iz sklopa
svetla.
5. Ukloniti i zameniti sijalicu gurajući
je pažljivo u gnezdo i okrećući je
suprotno kretanju kazaljke na
satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
6. Umetnuti i okrenuti sijalicu u sklop
zadnjeg svetla u smeru kretanja
kazaljki na satu. Montirati sklop
svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične sigurnosne navrtke iz
unutrašnjosti prtljažnog prostora.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad/zadnje
svetlo za maglu
Svetlo za hod unazad nalazi se na
desnom sklopu svetla u vratima
prtljažnika, a zadnje svetlo za maglu
na levom sklopu svetla u vratima
prtljažnika.
Opis zamene sijalice je isti za oba
svetla.
1. Ukloniti zavrtanj sa vrata prtljažnika.
2. Pomeriti sklop svetla neznatno prema spolja, a zatim izvući iz
vrata prtljažnika.

210Nega vozila
3. Skinuti držač sijalice okretanjem.
4. Ukloniti sijalicu gurajući pažljivo ugnezdo i okrećući je suprotno
kretanju kazaljke na satu.
Zameniti sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti radi pričvršćivanja.
6. Postaviti sklop svetla u vrata prtljažnika i pričvrstiti ga pomoću
zavrtnja.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice ulevo i izvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.

Nega vozila2114. Umetnuti držač sijalice i okrenutiga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Srednje visokopostavljeno stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Svetla kabine, svetla za čitanje Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Plafonsko svetlo Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

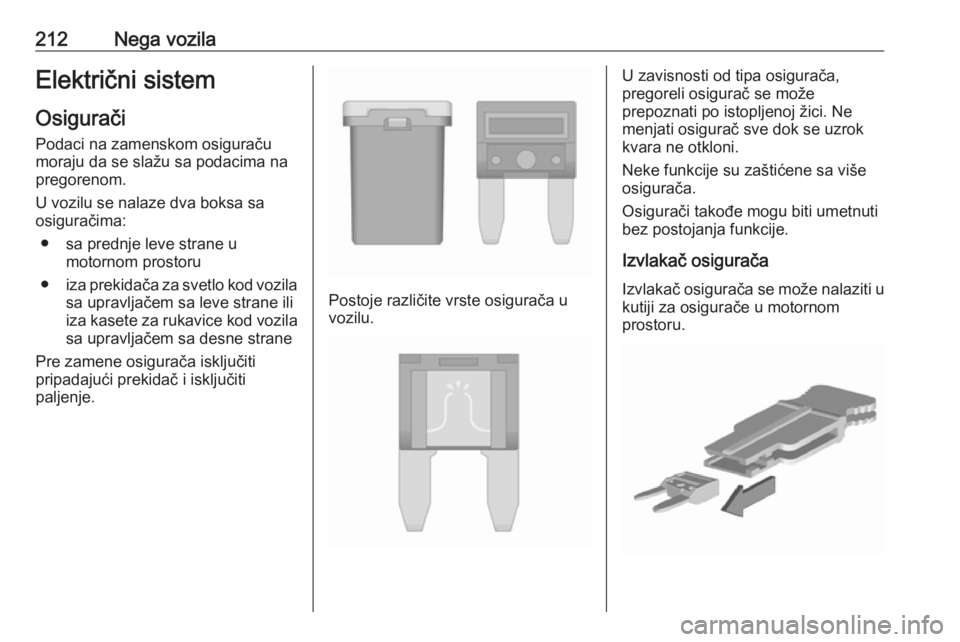

212Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.

Nega vozila213Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
Br.Strujno kolo1Modul interfejsa za prikolicu,
zadnji sistem nosača2–3Senzor akumulatora4Modul za kontrolu šasije, pumpa za gorivo5ABS6Levo oboreno svetlo i dnevno
svetlo, levi i desni zatvarač
ksenonskih dugih svetala7–8Kontrolni modul MTA menjača,
kontrolni modul za TNG9Modul za kontrolu karoserije,
detekcija napona10Nivelisanje prednjih svetla11Zadnji brisač12Grejanje zadnjeg prozora13Desno oboreno svetlo i dnevno
svetlo14Grejanje spoljašnjeg retrovizora

214Nega vozilaBr.Strujno kolo15–16Komplet za pojačavanje kočnica17Kontakt, napajanje radilice18Upravljački modul motora19Pumpa goriva20–21Solenoidi motora, senzori
motora22–23Sistem za ubrizgavanje24Sistem perača25–26Senzori motora27Isključni ventil grejača28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Levo dugo svetlo, levo
ksenonsko dugo svetloBr.Strujno kolo32Desno dugo svetlo, desno
ksenonsko dugo svetlo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36Prednja svetla za maglu
