Page 193 of 277

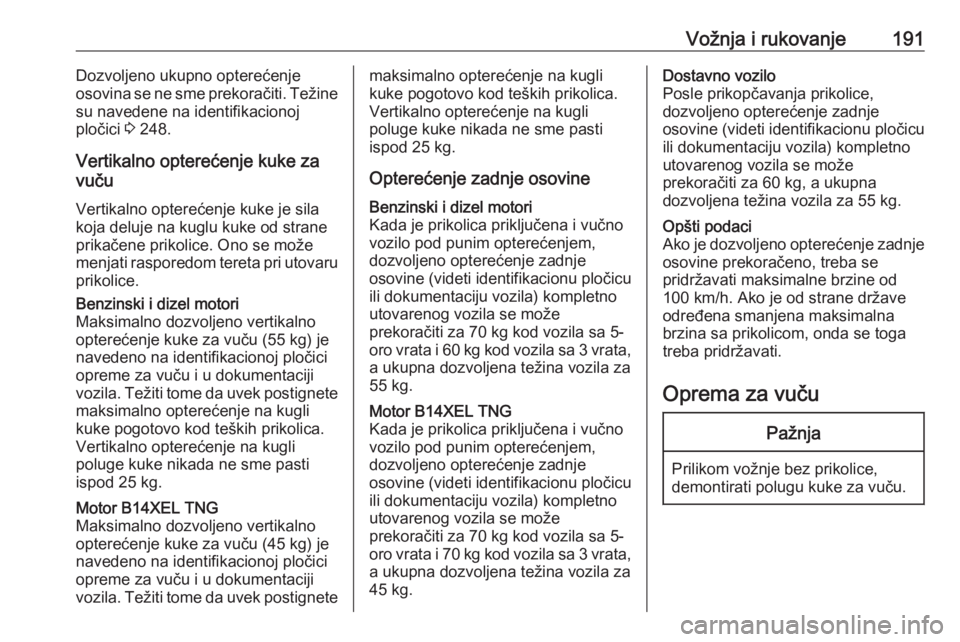

Vožnja i rukovanje191Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine
su navedene na identifikacionoj
pločici 3 248.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je silakoja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru
prikolice.Benzinski i dizel motori
Maksimalno dozvoljeno vertikalno
opterećenje kuke za vuču (55 kg) je navedeno na identifikacionoj pločici
opreme za vuču i u dokumentaciji
vozila. Težiti tome da uvek postignete maksimalno opterećenje na kugli
kuke pogotovo kod teških prikolica.
Vertikalno opterećenje na kugli
poluge kuke nikada ne sme pasti
ispod 25 kg.Motor B14XEL TNG
Maksimalno dozvoljeno vertikalno
opterećenje kuke za vuču (45 kg) je navedeno na identifikacionoj pločici
opreme za vuču i u dokumentaciji
vozila. Težiti tome da uvek postignetemaksimalno opterećenje na kugli
kuke pogotovo kod teških prikolica.
Vertikalno opterećenje na kugli
poluge kuke nikada ne sme pasti
ispod 25 kg.
Opterećenje zadnje osovineBenzinski i dizel motori
Kada je prikolica priključena i vučno
vozilo pod punim opterećenjem,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumentaciju vozila) kompletno
utovarenog vozila se može
prekoračiti za 70 kg kod vozila sa 5- oro vrata i 60 kg kod vozila sa 3 vrata, a ukupna dozvoljena težina vozila za
55 kg.Motor B14XEL TNG
Kada je prikolica priključena i vučno
vozilo pod punim opterećenjem,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumentaciju vozila) kompletno
utovarenog vozila se može
prekoračiti za 70 kg kod vozila sa 5-
oro vrata i 70 kg kod vozila sa 3 vrata, a ukupna dozvoljena težina vozila za
45 kg.Dostavno vozilo
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumentaciju vozila) kompletno
utovarenog vozila se može
prekoračiti za 60 kg, a ukupna
dozvoljena težina vozila za 55 kg.Opšti podaci
Ako je dozvoljeno opterećenje zadnje osovine prekoračeno, treba se
pridržavati maksimalne brzine od
100 km/h. Ako je od strane države
određena smanjena maksimalna
brzina sa prikolicom, onda se toga treba pridržavati.
Oprema za vuču
Pažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Page 194 of 277

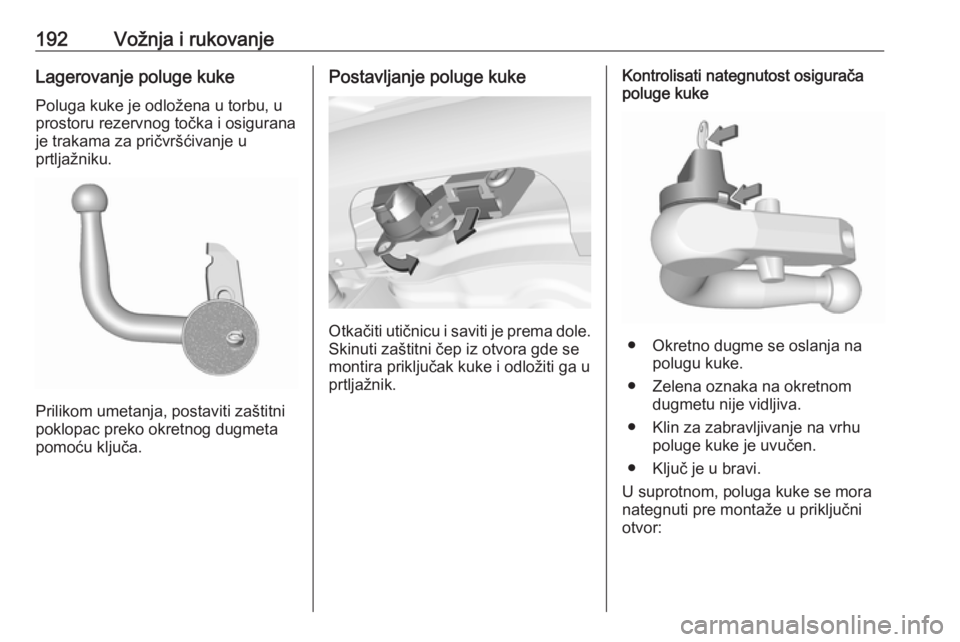

192Vožnja i rukovanjeLagerovanje poluge kukePoluga kuke je odložena u torbu, u
prostoru rezervnog točka i osigurana
je trakama za pričvršćivanje u
prtljažniku.
Prilikom umetanja, postaviti zaštitni
poklopac preko okretnog dugmeta
pomoću ključa.
Postavljanje poluge kuke
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Okretno dugme se oslanja na
polugu kuke.
● Zelena oznaka na okretnom dugmetu nije vidljiva.
● Klin za zabravljivanje na vrhu poluge kuke je uvučen.
● Ključ je u bravi.
U suprotnom, poluga kuke se mora
nategnuti pre montaže u priključni
otvor:
Page 195 of 277
Vožnja i rukovanje193
● Postaviti ključ u bravu i otključatipolugu kuke.
● Pritisnuti okretno dugme na poluzi kuke i okrenuti u desno
dok je pritisnuto prema dole, da
bi se zabravilo. Ključ ostaje u
bravi.
Postavljanje poluge kuke za vuču
Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretno dugme škljocne nazad
prema poluzi kuke u svoj osnovni
položaj bez zazora.
9 Upozorenje
Ne doticati okretno dugme za
vreme umetanja.
Zelena oznaka na okretnom dugmetu
je vidljiva.
Zabraviti polugu kuke i izvaditi ključ.
Ušica za sajlu nužne kočnice prikolice
Page 196 of 277

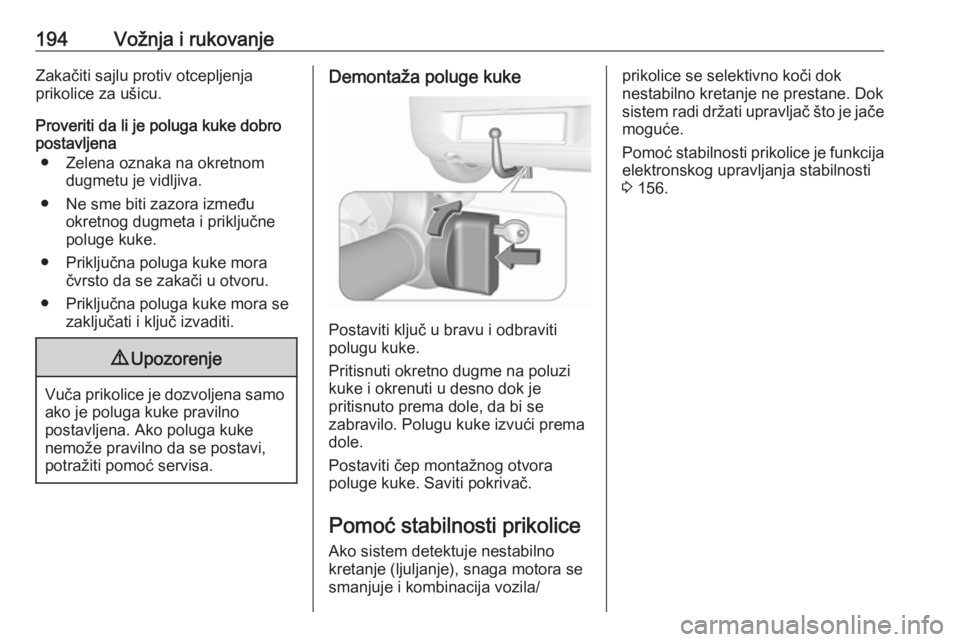

194Vožnja i rukovanjeZakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom dugmetu je vidljiva.
● Ne sme biti zazora između okretnog dugmeta i priključnepoluge kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke
Postaviti ključ u bravu i odbraviti
polugu kuke.
Pritisnuti okretno dugme na poluzi
kuke i okrenuti u desno dok je
pritisnuto prema dole, da bi se
zabravilo. Polugu kuke izvući prema
dole.
Postaviti čep montažnog otvora
poluge kuke. Saviti pokrivač.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice je funkcija
elektronskog upravljanja stabilnosti
3 156.
Page 197 of 277

Nega vozila195Nega vozilaOpšte informacije.......................196
Oprema i modifikacija vozila ....196
Skladištenje vozila ...................196
Rukovanje vozilom na kraju radnog veka ........................... 197
Provere vozila ............................ 197
Izvođenje radova .....................197
Poklopac motornog prostora ...197
Motorno ulje ............................. 198
Rashladna tečnost motora ......199
Tečnost za pranje ....................200
Kočnice .................................... 201
Kočiona tečnost .......................201
Akumulator vozila ....................201
Odzračivanje sistema dizel goriva ...................................... 203
Zamena metlice brisača ..........203
Zamena sijalice .......................... 204
Halogena prednja svetla ..........204
Ksenonska prednja svetla .......206
Svetla za maglu .......................207
Prednji pokazivači pravca ........208
Zadnja svetla ........................... 208
Bočni pokazivači pravca ..........210Srednje visokopostavljeno stop
svetlo ...................................... 211
Svetlo registarske tablice ........211
Osvetljavanje kabine ...............211
Osvetljenje instrument table ....211
Električni sistem .........................212
Osigurači ................................. 212
Kutija sa osiguračima u motornom prostoru .................213
Kutija sa osiguračima na instrument tabli .......................215
Alati vozila .................................. 217
Alati ......................................... 217
Točkovi i pneumatici ..................218
Zimski pneumatici ....................218
Označavanje pneumatika ........218
Pritisak u pneumaticima ..........218
Sistem nadzora pritiska u pneumaticima ......................... 220
Dubina profila .......................... 224
Menjanje veličine pneumatika i točkova ................................... 225
Poklopci točkova (ratkapne) ....225
Lanci za sneg .......................... 226
Komplet za popravku
pneumatika ............................. 226
Zamena točkova ......................232
Rezervni točak ......................... 234
Startovanje pomoću kablova .....236Vuča ........................................... 238
Vuča vozila .............................. 238
Vuča drugog vozila ..................239
Nega spoljašnjosti .....................240
Spoljašnja nega .......................240
Unutrašnja nega ......................242
Page 198 of 277

196Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Štaviše,
takve izmene mogu da utiču na
pomoćne sisteme za vozača, na
potrošnju goriva, emisije CO 2 i druge
emisije vozila i uzrokuju da vozilo više ne bude usklađeno sa
homologacijom, utičući na važenje
registracije vašeg vozila.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom u motornom prostoru i na podvozju
vozila.
● Očistiti i zaštititi gumene zaptivače.
● Napuniti rezervoar za gorivo do kraja.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hod
unazad, ili staviti ručicu u P
položaj. Sprečiti vozilo da se otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem zaštite od krađe.
Ponovno stavljanje u rad Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
Page 199 of 277

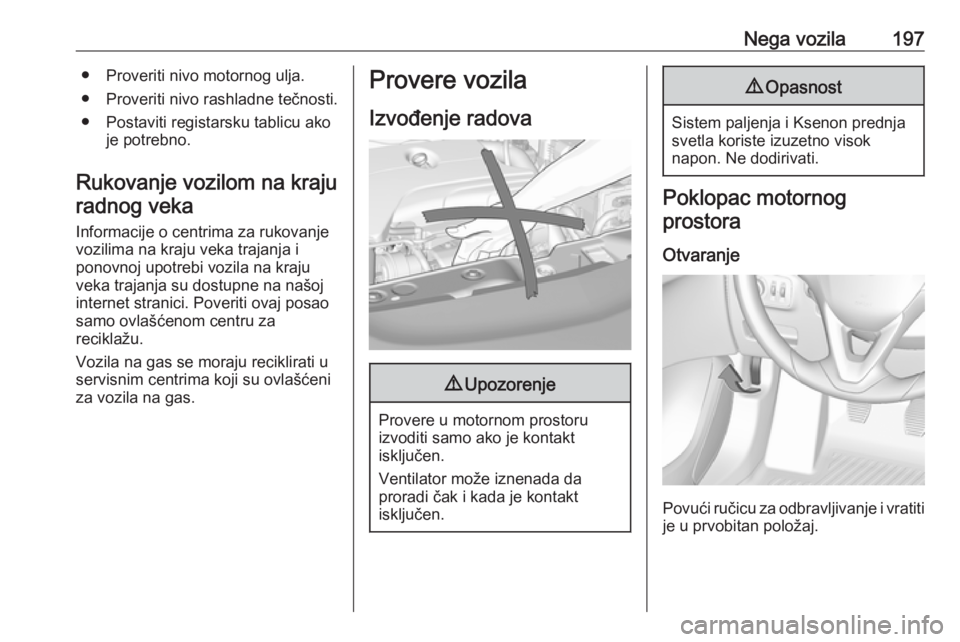

Nega vozila197● Proveriti nivo motornog ulja.● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.
Rukovanje vozilom na kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja su dostupne na našoj
internet stranici. Poveriti ovaj posao
samo ovlašćenom centru za
reciklažu.
Vozila na gas se moraju reciklirati u
servisnim centrima koji su ovlašćeni
za vozila na gas.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja i Ksenon prednja
svetla koriste izuzetno visok
napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.
Page 200 of 277

198Nega vozila
Pritisnuti bezbednosni jezičak naviše
i otvoriti poklopac.
Pričvrstiti podupirač poklopca
motora.
Ako se poklopac motornog prostora otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje
Pre zatvaranja poklopca motornog
prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora i
pustiti ga da padne u bravu sa male
visine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Motorno ulje
Redovno ručno proveravati nivo
motornog ulja da se motor ne bi
oštetio. Uveriti se da se koristi
odgovarajuće ulje po specifikaciji.
Preporučene tečnosti i maziva
3 245.
Maksimalna potrošnja motornog ulja
je 0,6 l na 1000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
pet minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Umetnuti šipku za merenje skroz do
kraja i okrenuti za pola kruga.
U zavisnosti od motora koriste se
različite šipke za merenje nivoa ulja.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
