Page 57 of 271

Panipaigad55PanipaigadHoiukohad.................................... 55
Kindalaegas ............................... 55
Topsihoidikud ............................ 55
Eesmised panipaigad ................56
Istmealune panipaik ..................57
Tagakandurisüsteem .................57
Pakiruum ...................................... 65
Pakiruumi kate ........................... 67
Põrandaaluse panipaiga kaas ...68
Kinnitusaasad ............................ 69
Ohukolmnurk ............................. 70
Esmaabikomplekt ......................70
Katusepakiraam ........................... 70
Katuseraam ............................... 70
Koormusteave .............................. 71Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka katte avamiseks
tõmmake hooba.
Kindalaegas on varustatud
mündihoidja ja rattapoltide
lukustamise võtmeadapteriga.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidlid on keskkonsoolis.
Page 58 of 271
56Panipaigad
Ustes asuvad uksetaskud on
mõeldud pudelite hoidmiseks.
Täiendavad pudelihoidikud asuvad
tagumistes küljepaneelides.
Topsihoidiku painduv pael
Käigukangi ees panipaigas on
reguleeritav kummipael. Tassi või
tuhatoosi fikseerimiseks tõmmake
pael välja.
Eesmised panipaigad
Panipaigad asuvad tulede lüliti all,
keskkonsoolil, uksetaskutes ja
tagaistmete juures küljepaneelides.
Page 59 of 271

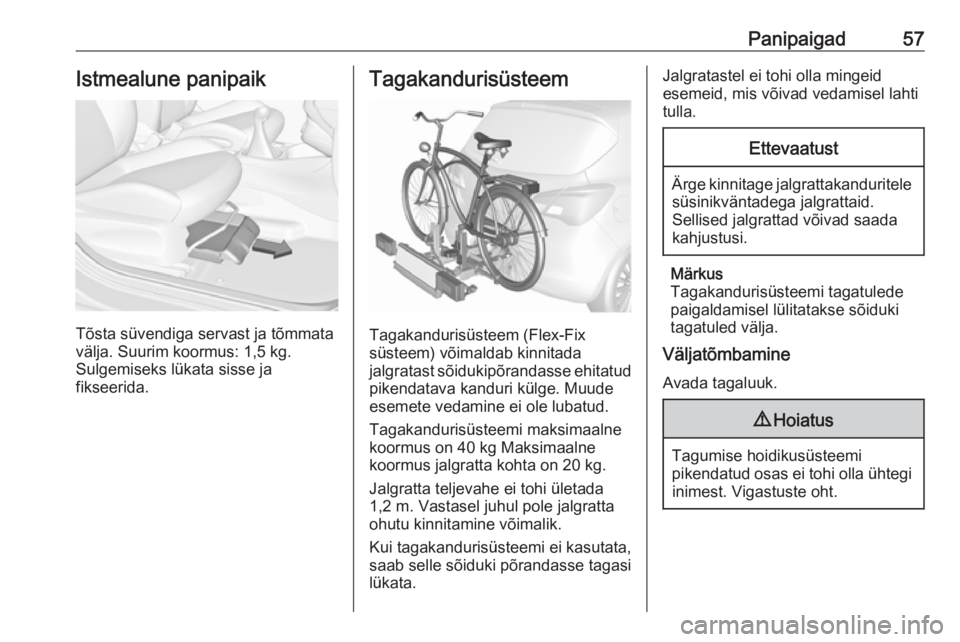

Panipaigad57Istmealune panipaik
Tõsta süvendiga servast ja tõmmata
välja. Suurim koormus: 1,5 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Tagakandurisüsteem
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada
jalgratast sõidukipõrandasse ehitatud pikendatava kanduri külge. Muudeesemete vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg Maksimaalne koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,2 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
saab selle sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustusi.
Märkus
Tagakandurisüsteemi tagatulede paigaldamisel lülitatakse sõiduki
tagatuled välja.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagumise hoidikusüsteemi
pikendatud osas ei tohi olla ühtegi inimest. Vigastuste oht.
Page 60 of 271
58Panipaigad
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Tagatulede paigaldamine
Esmalt eemaldada süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Page 61 of 271
Panipaigad59Avada tagatule tagaosas olev
lambipesa lõpuni.
Lükata kinnitushoob alla ja suruda
lambipesa lõpuni hoidikusse.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et tagada nende õige paigaldus ja õige
kinnitus.
Lukustada tagakandurisüsteem.
Pöörata esmalt vasakpoolset
kinnitushooba ( 1) ja seejärel
parempoolset kinnitushooba ( 2)
lõpuni. Ohutu kasutamise tagamiseks peavad mõlemad kinnitushoovad
olema suunatud tahapoole.
Märkus
Sulgeda tagaluuk.
Pöörata lahti pedaalivända pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Page 62 of 271
60Panipaigad
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.
Tagakandurisüsteemi
kohandamine jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.
Page 63 of 271
Panipaigad61Jalgratta kinnitamine
tagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Asetage jalgratas tagakandurile. Nii
tehes peab pedaalivänt olema
paigutatud pedaalivända süvendi
avasse, nagu on näidatud joonisel.Ettevaatust
Kontrollida, et pedaal ei puudutaks tagakanduri pinda. Vastasel korral
võib vändamehhanism saada
transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole kuni
vähemalt sälkude alla.
Page 64 of 271
62Panipaigad
Kinnitada pedaalivänt, keerates
pedaalivändakinnitil olevat
kinnituskruvi.
Paigutage rattasüvendid selliselt, et
ratas oleks ligikaudu horisontaalselt.
Seejuures peab pedaalide ja
tagaluugi vahekaugus olema
vähemalt 5 cm.
Mõlemad jalgrattarehvid peavad
olema rattasüvendites.Ettevaatust
Jälgige, et ratta süvendid on tõmmatud välja sellisele
kaugusele, et mõlemad jalgratta
rehvid asetuksid süvenditesse.
Vastasel korral ei ole jalgratta
horisontaalkinnitus tagatud. Selle
nõude eiramisel võivad kuumad heitgaasid jalgratta rattaid
kahjustada.
Joondada jalgratas sõiduki pikisuuna
suhtes: keerata pedaalikinnitust veidi
lahti.
Seada jalgratas püsti, kasutades
pedaalivändasüvendil olevat
pöördhooba.
Kahe jalgratta teineteisesse
takerdumisel saab jalgrataste
omavahelist asendit sobitada,
reguleerides rattasüvendeid ja
pedaalivändasüvendil olevat
pöördhooba, kuni jalgrattad enam
teineteist ei puuduta. Veenduda, et
sõidukiga on jäetud piisav vahe.
