2017.5 OPEL CASCADA Savininko vadovas (in Lithuanian)

Raktai, durys ir langai39● Neatidarinėkite medžiaginiostogo, kai jis šlapias, užšalęs ar
nešvarus.
● Jei mėginsite valdyti minkštą stogą automobiliui stovint ant
nelygaus pagrindo, rizikuosite jį
pažeisti ir apgadinti.
● Automobilio priežiūra 3 239.
Rankinis uždarymas sistemos gedimo atveju
Sugedus elektrohidraulinei pavarai,
atidarytą medžiaginį stogą galima
uždaryti rankiniu būdu.
Pasigirsta įspėjamasis garsinis
signalas ir DIC pasirodo pranešimas.
Įspėjimas
Primygtinai rekomenduojame, kad
medžiaginį stogą uždarytų du
asmenys.
Rankiniu būdu medžiaginį stogą galima tik uždaryti.
Prieš pradėdami procedūrą,
atidžiai perskaitykite visą toliau
pateikiamą aprašymą.
Neatlikite rankinio uždarymo
procedūros, kai automobilis stovi
nuokalnėje arba įkalnėje.
Prieš pradėdami procedūrą,
nuimkite didįjį vėjo deflektorių.
Uždarę nugabenkite automobilį į
autoservisą, kad medžiaginis
stogas būtų suremontuotas.
Pasiruoškite šiuos įrankius, kurių
reikės procedūrai rankomis atlikti:
● šešiabriaunį raktą su 4 mm šešiakampiu ilgajame ir 6 mm
šešiakampiu trumpajame gale
(rasite daiktadėžėje);
● dvi virvelių atkarpas (rasite daiktadėžėje);
● atsuktuvą (rasite bagažinėje esančioje įrankių dėžėje 3 218).
1. Išjunkite uždegimą.
2. Atidarykite bagažinės dangtį ir išimkite atsuktuvą iš įrankių
dėžės.

40Raktai, durys ir langai
3. Bagažinės viršutinio kraštovidinėje pusėje yra svirtis, skirta
atleisti medžiaginio stogo dangtį.
Suraskite svirtį ir atleiskite ją,
pasukdami žemyn.
Pastaba
Nuo kito veiksmo nebegalima
atidarinėti bagažinės dangčio.
Išimkite iš įrankių dėžės atsuktuvą, kurio reikės tolesniems veiksmams
atlikti. Gali būti, kad bagažinės
skyriaus nebus galima atidaryti iki
pat autoserviso. Todėl išsiimkite iš
bagažinės skyriaus reikiamus
daiktus.
4. Uždarykite bagažinės dangtį.5. Iš abiejų pusių vienu metu pakelkite medžiaginio stogo
dangtį į maždaug pakeltos
padėties pusiaukelę.
6. Į pažymėtą atlankų pavaros bloko
vietą įstatykite 4 mm šešiabriaunį
raktą. Pasukite šešiabriaunį raktą
pagal laikrodžio rodyklę iki galo
(kol sustos), kad būtų įsukti
šoniniai atlankai.
7. Atidarykite medžiaginio stogo dangtį į galinę padėtį.
8. Abiejose pusėse nuimkiteplastikinius dangčius,
paspausdami ir nustumdami atgal
(žr. iliustraciją).

Raktai, durys ir langai41
9. Vyriuose (abiejose pusėse) yramatomos žymės.
10. Apjuoskite virveles aplink pažymėtą kiekvieno vyrio vietą
(abiejose pusėse) ir ištraukite
virvelių galus pro kilpas (žr.
iliustraciją).
11. Išveskite virvelių galus į priekį.
12. Ištraukite medžiaginį stogą, pakeldami priekinį lanką ( 1) ir tuo
pat metu – abiejose pusėse –
įtempimo lanką ( 2).

42Raktai, durys ir langai13. Perstumkite priekinį lanką (1) iki
priekinio stiklo rėmo.
14. Atsuktuvu nuimkite mažą dangtelį
(įkišę į dangtelio įdubą), įrengtą
priekinio stiklo rėmo apdailoje.
15. Įkiškite 6 mm šešiabriaunį raktą į uždarymo angą ir užfiksuokite
stogą, pasukdami šešiabriaunį
raktą pagal laikrodžio rodyklę iki
galinės padėties.
16. Abiejose medžiaginio stogo pusėse pakelkite įtempimo lanką
( 2 ). Pakelkite medžiaginio stogo
dangtį, lėtai pastumdami
apytiksliai į pakeltos padėties
pusiaukelę ir tada įstumkite jį į
uždarytą padėtį.
17. Nuleiskite medžiaginio stogo įtempimo lanką ( 2).
Pastaba
Šioje padėtyje automobiliu galima
važiuoti į autoservisą medžiaginio stogo kapitaliniam remontui atlikti.
Medžiaginis stogas nėra visiškai
nelaidus vandeniui, jis gale
neužsifiksuoja.
Kad visiškai užfiksuotumėte
medžiaginį stogą, atlikite toliau
nurodytą veiksmą.
18. Stipriai paspauskite žemyn abi įtempimo lanko puses. Tuo pat
metu lėtai ir nepertraukiamai pro kilpą patraukite virvelę atsuktuvu į
priekį. Šio veiksmo metu kita
ranka atsiremkite į durelių rėmą.
Atlikite šią operaciją abiejose
pusėse, kad užfiksuotumėte
medžiaginį stogą galinėje jo
dalyje.
Po paskutinio veiksmo galima vėl
atidaryti bagažinės dangtį.
Paprašykite virveles išimti
autoserviso specialistų.

Raktai, durys ir langai43Kai virvelės užfiksuotos, medžiaginio
stogo atidaryti negalima.
Vėjo deflektorius
Maiše už galinių sėdynių atlošų yra du vėjo deflektoriai. Nulenkite galinius
atlošus 3 74, atsekite "Velcro"
lipukus ir ištraukite maišą iš įdubos.
● Mažąjį vėjo deflektorių galima įstatyti tarp galinių galvos atramų.
● Didįjį vėjo deflektorių galima įstatyti už priekinių sėdynių.
Ant vėjo deflektoriaus nedėkite jokių
daiktų.
Norint įrengti deflektorius,
medžiaginis stogas turi būti
atidarytas.
Mažojo vėjo deflektoriaus
įrengimas
● Nulenkite kairįjį galinį atlošą 3 74.
● Ištraukite dangtį iš kreiptuvo tarp
galinių galvos atramų,
pastumdami į šoną (į automobilio
kairę pusę).
● Įkiškite deflektoriaus adapterį taip, kad jo pakiluma būtų įstatytaį priešingą įdubą kreiptuve.
● Įstumkite deflektorių į kreiptuvą automobilio dešinėn pusėn, kad
jis užsifiksuotų.
● Pakelkite galinį atlošą.
Deflektorius išimamas atvirkštine
tvarka.
Didžiojo vėjo deflektoriaus
įrengimas
● Išimkite deflektorių iš maišo.

44Raktai, durys ir langai
● Ištraukite keturis deflektoriausfiksavimo kaiščius: viršutiniai
iššoka veikiami spyruoklių,
sukant kaiščius iš abiejose
pusėse esančių laikytuvų, o
apatiniai iššoka abiejose pusėse
pakeliant slankikliuose esančius
stabdiklius.
● Išskleiskite vėjo deflektorių.● Už priekinių sėdynių įrengti šarnyrai: įstatykite dešiniosios
pusės fiksavimo kaiščius į įdubas
dešiniosios pusės apdailoje,
šalia galinės sėdynės. Viduryje
šiek tiek sulenkite deflektorių ir
įkiškite kairiuosius fiksavimo kaiščius į įdubas kairiosios pusės apdailoje. Užtikrinkite, kad visi
kaiščiai tinkamai užsifiksuotų.
Viduryje paspauskite deflektorių
žemyn.● Atlenkite viršutinę dalį į vertikalią padėtį.
Kai sumontuotas didysis vėjo
deflektorius, galinėse sėdynėse
keleiviai sėdėti negali.
Vertikalią deflektoriaus dalį galima
nulenkti žemyn, jei ji nenaudojama.
Uždarant medžiaginį stogą, vėjo
deflektorius gali likti sumontuotas.
Jei norite nuimti deflektorių, nulenkite
vertikalią jo dalį žemyn. Viduryje šiek
tiek pakelkite deflektorių ir išimkite jį iš abiejose pusėse esančių įdubų.

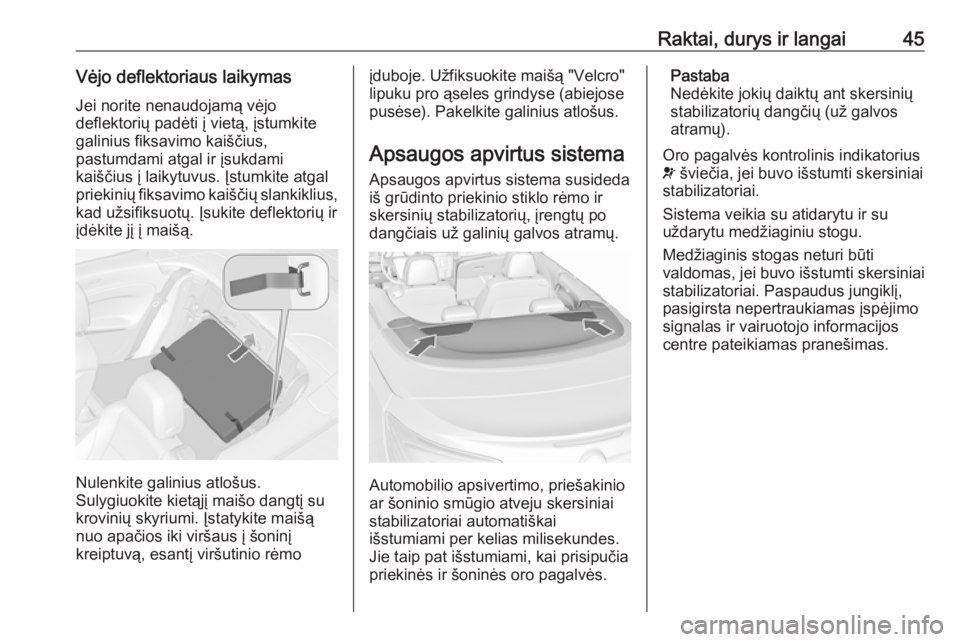

Raktai, durys ir langai45Vėjo deflektoriaus laikymasJei norite nenaudojamą vėjo
deflektorių padėti į vietą, įstumkite
galinius fiksavimo kaiščius,
pastumdami atgal ir įsukdami
kaiščius į laikytuvus. Įstumkite atgal
priekinių fiksavimo kaiščių slankiklius, kad užsifiksuotų. Įsukite deflektorių ir
įdėkite jį į maišą.
Nulenkite galinius atlošus.
Sulygiuokite kietąjį maišo dangtį su
krovinių skyriumi. Įstatykite maišą
nuo apačios iki viršaus į šoninį
kreiptuvą, esantį viršutinio rėmo
įduboje. Užfiksuokite maišą "Velcro"
lipuku pro ąseles grindyse (abiejose
pusėse). Pakelkite galinius atlošus.
Apsaugos apvirtus sistema Apsaugos apvirtus sistema susideda
iš grūdinto priekinio stiklo rėmo ir
skersinių stabilizatorių, įrengtų po
dangčiais už galinių galvos atramų.
Automobilio apsivertimo, priešakinio
ar šoninio smūgio atveju skersiniai
stabilizatoriai automatiškai
išstumiami per kelias milisekundes.
Jie taip pat išstumiami, kai prisipučia
priekinės ir šoninės oro pagalvės.
Pastaba
Nedėkite jokių daiktų ant skersinių
stabilizatorių dangčių (už galvos
atramų).
Oro pagalvės kontrolinis indikatorius
v šviečia, jei buvo išstumti skersiniai
stabilizatoriai.
Sistema veikia su atidarytu ir su
uždarytu medžiaginiu stogu.
Medžiaginis stogas neturi būti
valdomas, jei buvo išstumti skersiniai
stabilizatoriai. Paspaudus jungiklį,
pasigirsta nepertraukiamas įspėjimo
signalas ir vairuotojo informacijos
centre pateikiamas pranešimas.

46Sėdynės, atramosSėdynės, atramosGalvos atramos............................ 46
Aktyvios galvos atramos ............48
Priekinės sėdynės ........................48
Sėdynės padėtis ........................48
Rankinis sėdynės reguliavimas ............................. 49
Sėdynių nulenkimas ..................51
Sėdynių reguliavimas elektra ....53
Porankis .................................... 54
Šildymas .................................... 55
Vėdinimas .................................. 55
Saugos diržai ............................... 55
Trijų taškų saugos diržas ...........57
Oro pagalvių sistema ...................58
Priekinių oro pagalvių sistema ...62
Šoninių oro pagalvių sistema ....62
Saugos oro pagalvės išjungimas ................................ 63
Vaiko tvirtinimo sistema ...............65
Vaiko tvirtinimo sistemos ...........65
Vietos vaiko tvirtinimo sistemoms ................................ 67„ISOFIX“ vaiko tvirtinimo
sistemos ................................... 70
Viršutinio diržo laikiklio tvirtinimo ąselės ....................................... 70Galvos atramos
Padėtis9 Perspėjimas
Važiuokite tik su tinkamoje
padėtyje nustatyta galvos atrama.
Viršutinis galvos atramos kampas turi būti viršutinės galvos dalies lygyje.
Jei tai nėra įmanoma sėdint labai
aukštam asmeniui, nustatykite
aukštesnę padėtį, o žemesniam
asmeniui – žemesnę padėtį.
