Úložné prostory79● Zasuňte západkové destičkykrajních bezpečnostních pásů dobočního držáku, aby pásy byly
chráněny před poškozením, viz
vyobrazení.
● Zatáhněte za uvolňovací páčku na jedné nebo obou vnějších
stranách a sklopte opěradla na
sedák.
9 Varování
Pokud je již opěradlo prostředního
sedadla sklopené, postupujte při
sklápění opěradla pravého
vnějšího sedadla opatrně.
Nebezpečí úrazu způsobeného
šroubem vyčnívajícím z vnitřní
strany opěradla.
● Alternativně sklopte opěradla sedadel ze zavazadlového
prostoru: zatáhněte za spínač na levé nebo na pravé boční stěně
zavazadlového prostoru, čímž
sklopíte odpovídající část
opěradla zadních sedadel.
9 Varování
Postupujte opatrně, když ovládáte
zadní opěradla ze zavazadlového
prostoru. Opěradlo je sklápěno
značnou silou. Hrozí nebezpečí
zranění, zejména dětem.
K zadním sedadlům nesmí být nic připevněno a na sedáku sedadla
se nesmí nic nacházet.
● Vrácení nazpět, zvedejte
opěradla až do vzpřímené polohydokud se slyšitelně nezajistí.
Opěradla jsou správně zajištěna
pouze pokud na obou stranách
nejsou již viditelné červené

80Úložné prostoryznačky poblíž uvolňovacích
páček.9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.
Pokud je opěradlo zvednuto příliš
rychle, může se bezpečnostní pás na
prostředním sedadle zablokovat. Pro
uvolnění navíječe zatlačte
bezpečnostní pás dovnitř nebo ho
vytáhněte asi 20 mm a potom ho
uvolněte.
Zadní úložný prostor
Úložná schránka
V zavazadlovém prostoru se nachází úložná schránka. Pro přístup do této
schránky sejměte kryt. Kryt zadního
úložného prostoru podlahy 3 82.
Kryt nákladového prostoru
Na kryt nepokládejte žádné
předměty.
5dv hatchback
Vyjmutí
Vyhákněte závěsné pásky ze zadních výklopných dveří.

Úložné prostory81
Nadzvedněte kryt vzadu a zatlačte jejvpředu nahoru.
Sejměte kryt.
Instalace
Nasaďte kryt do bočních vodítek
a sklopte jej dolů. Připevněte přídržné
pásky k do zadních výklopných dveří.
Sports Tourer
Zavření roletové clony
Roletovou clonu zatáhněte za držadlo směrem vzad a vzhůru tak, aby
zapadla do bočních příchytek.
Otevření roletové clony
Zatáhněte za držadlo na konci
roletové clony směrem vzad a dolů.
Kryt se automaticky navine.
Vyjmutí roletové clony
Roletovou clonu otevřete.
Zatáhněte za uvolňovací páčku na
pravé straně nahoru a podržte ji.
Roletovou clonu nejdříve zvedněte na
pravé straně a vyjměte ji z příchytek.

82Úložné prostory
Vyjmutou roletovou clonu lze uložit
pod kryt zadní podlahy tak, jak je to
znázorněno na vyobrazení. Zasuňte
levou stranu navinutého krytu
nejdříve do předního pravého
vybrání, zatáhněte za odjišťovací
páku směrem vzhůru a zasuňte
pravou stranu do předního levého
vybrání.
Kryt zadního úložného prostoru
podlahy 3 82.
Namontování roletové clony
Zasuňte levou stranu roletové clony
do vybrání, poté zatáhněte za
odjišťovací páku směrem vzhůru
a přidržte ji a zasuňte pravou stranu
roletové clony do vybrání a proveďte zajištění.
Kryt zadního úložného prostoru pod podlahou
Kryt podlahy vzadu 5ti dveřové vozidlo s výklopnou zádí
Kryt zadního úložného prostoru pod
podlahou lze vyjmout. Zvedněte
zadní stranu krytu, mírně jej na jedné
straně natočte a vyjměte jej.
Sports Tourer
Zatáhněte za držadlo a sklopte zadní
část krytu směrem vpřed.

Úložné prostory83Sklopený kryt uspořádejte ve
vzpřímené poloze za opěradly
zadních sedadel.
Poutací oka
Poutací oka jsou určena k zajištění
předmětů proti klouzání, například
pomocí poutacích popruhů nebo sítě
na zavazadla.
5ti dveřové vozidlo s výklopnou
zádí
Pro přístup k poutacím okům nejdříve sejměte kryt zadního úložného
prostoru pod podlahou.U vozidel vybavených rezervním
kolem jsou přední poutací oka
umístěna na bočních stěnách.
U vozidel vybavených soupravou na
opravu pneumatik jsou přední poutací oka umístěna za zadními sedadly pod krytem zadního úložného prostoru
pod podlahou. Pro přístup k poutacím
okům otevřete pomocí šroubováku
perforované části krytu. Nářadí
vozidla 3 260.
Podle vyobrazení na obrázku
propíchněte šroubovákem kryt
a vyklopte nahoru perforovanou část
krytu.
Pomocí šroubováku vyklopte poutací
oka.
Sports Tourer
Přední a zadní poutací oka se
nacházejí na bočních stěnách.
K použití tato poutací oka vztyčte a,
když nejsou potřeba, sklopte je.
Systém regulování nákladu
FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru.

84Úložné prostorySystém se skládá z následujících
částí:
● adaptéry
● síťové kapsy
● háčky
● pomocná krabice
● sada popruhů
Komponenty jsou upevněné ve
vodítkách v obou bočních panelech
pomocí adaptérů a háčků.

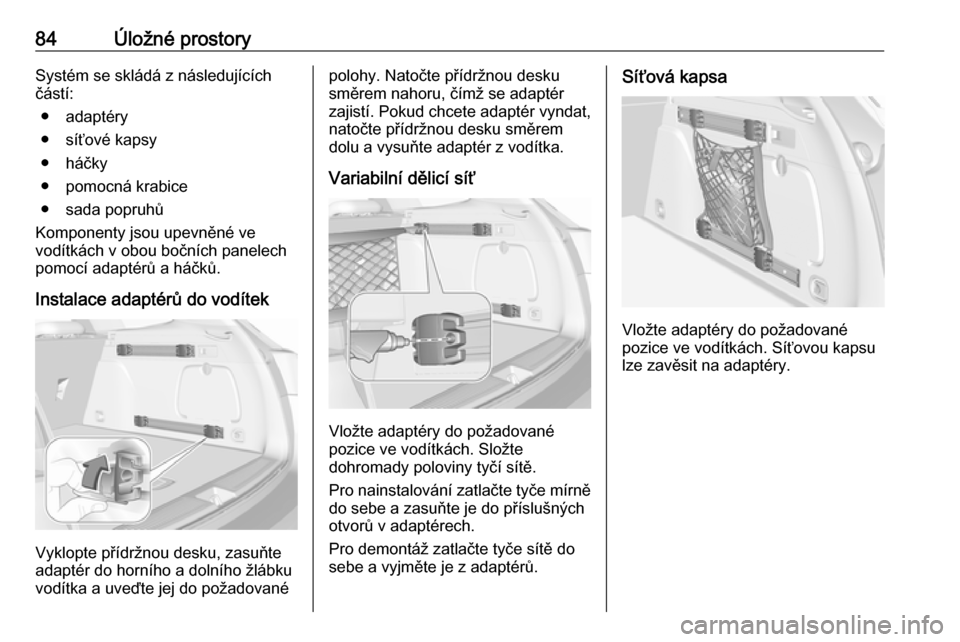

Instalace adaptérů do vodítek
Vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
vodítka a uveďte jej do požadované
polohy. Natočte přídržnou desku
směrem nahoru, čímž se adaptér
zajistí. Pokud chcete adaptér vyndat,
natočte přídržnou desku směrem
dolu a vysuňte adaptér z vodítka.
Variabilní dělicí síť
Vložte adaptéry do požadované
pozice ve vodítkách. Složte
dohromady poloviny tyčí sítě.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do příslušných
otvorů v adaptérech.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je z adaptérů.
Síťová kapsa
Vložte adaptéry do požadované
pozice ve vodítkách. Síťovou kapsu
lze zavěsit na adaptéry.

Úložné prostory85Instalace háčků do vodítek
Zasuňte háček v požadované poloze
nejdříve do horního žlábku vodítka
a poté zatlačte do dolního žlábku.
Pokud chcete háček vyndat,
vytáhněte ho nejdříve z horního
žlábku.
Pomocná krabice
Připevněte dva háčky do horního
vodítka. Seshora vložte horní držáky
krabice do háčků.
Nebo připevněte oba háčky do
dolního vodítka. Seshora zasuňte dolní držáky krabice do dolních
háčků.
Sada popruhů
Vložte adaptéry sady popruhů do
vodítka. Ujistěte se, že popruh není
překroucený.
Sada popruhů má dva otevíratelné
zámky.
Popruh lze utáhnout.

86Úložné prostoryBezpečnostní síťBezpečnostní síť je k dispozici ve
vozidle Sports Tourer, lze ji upevnit za
zadní sedadla nebo, pokud jsou
opěradla zadních sedadel sklopena,
za sedadla přední.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.
Montáž
Za zadními sedadly
● Na obou stranách v rámu střechy
nad zadními sedadly jsou otvory
pro upevnění: tyč sítě zavěste
a zajistěte na jedné straně
a stlačte ji a zavěste ji a zajistěte
na druhé straně.
● Háky popruhů bezpečnostní sítě upevněte do poutek pod krytem
zadní podlahy, za zadními
sedadly. Tato poutka
zpřístupníte tak, že otevřete
perforované části v krytu podlahy
na obou stranách pomocí
šroubováku a tato poutka
vyklopíte vzhůru. Háky upevněte
k těmto poutkům.
● Napněte obě poutka zatažením za volný konec.
● Opěradla zadních sedadel musejí být zvednuta.
Za předními sedadly
● Na obou stranách rámu střechynad sedadly přední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné
straně, stlačte tyč a zavěste
a zajistěte jí na druhé straně.
