2017.5 OPEL ASTRA K Sürücü El Kitabı (in Turkish)

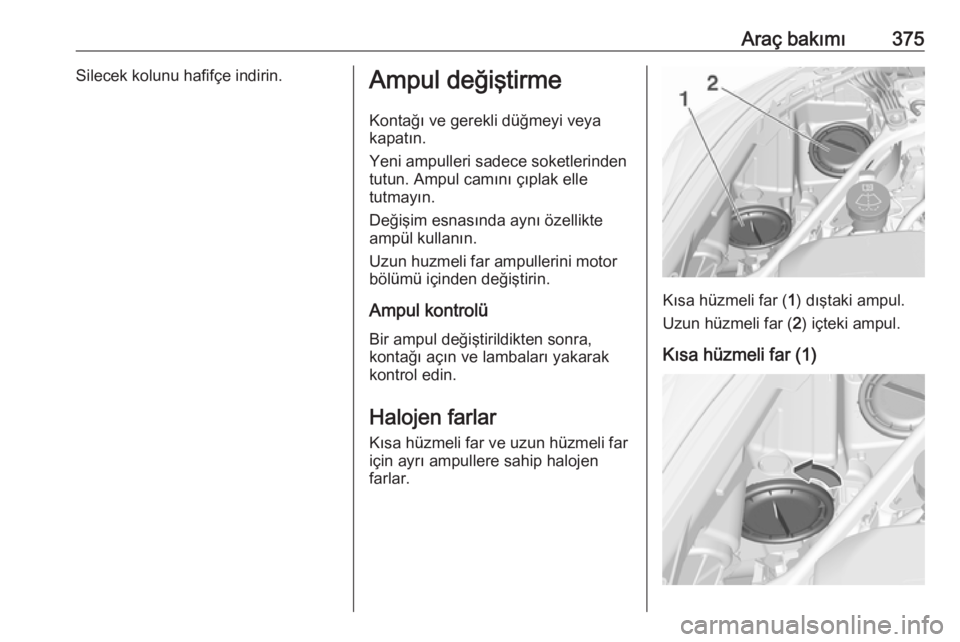

Araç bakımı375Silecek kolunu hafifçe indirin.Ampul değiştirmeKontağı ve gerekli düğmeyi veyakapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar
Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Kısa hüzmeli far ( 1) dıştaki ampul.
Uzun hüzmeli far ( 2) içteki ampul.
Kısa hüzmeli far (1)

376Araç bakımı1. Kapağı saatin tersi yönde çevirinve çıkarın.
2. Yaylı klipsi çekerek tespitmandalından ayırın. Ampultutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucusunu, tespit kulakları
reflektör yuvasındaki kanallara
oturacak şekilde takın, saat
yönünde çevirerek sabitleyin.
5. Yaylı klipsi iterek yerine yerleştirin.
6. Kapağı takın ve saat yönünde çevirin.
Uzun hüzmeli far (2)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.

Araç bakımı3772. Yaylı tel mandalı sabitlemekulaklarından ileri ve kenara
doğru iterek çıkarın. Yaylı klipsi
aşağıya döndürün.
3. Ampul tutucusunu reflektör yuvasından çıkarıp alın.
4. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
5. Ampul duyunu sokun ve yaylı klipsi takın.
Kapağı takın ve saat yönünde
çevirin.
Ön sinyal lambası
LED'lerin arızalanması durumda bir
serviste değiştirin.
Yan lamba
LED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
Sis lambaları
Ampullere aracın altından erişilebilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektör
yuvasından çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.

378Araç bakımıArka lambalar
5 kapılı Hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.
2. Lastik tamir setine sahip araçlar: Sağ taraftaki ampulleri
değiştirmek için, ilk önce plastik
somunu çıkarın ve sızdırmazlık
maddesiyle birlikte ek parçasını
çıkarın.
Sağ taraftaki ampulleri değiştirmek için, ilk önce plastik
somunu çıkarın ve sızdırmazlık
maddesiyle birlikte ek parçasını
çıkarın.
3. Plastik tespit somununu içerden elle çıkarın.
4. Arka lamba grubunu girintiden dikkatlice çekip çıkarın.
5. Kabloyu kilit mandalından çıkarın.

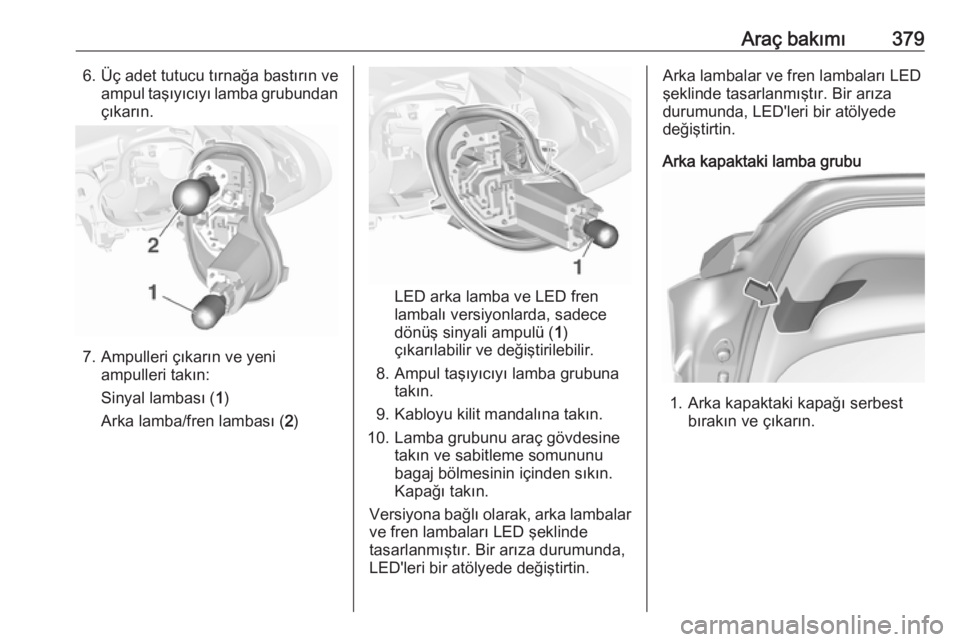

Araç bakımı3796. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundançıkarın.
7. Ampulleri çıkarın ve yeni ampulleri takın:
Sinyal lambası ( 1)
Arka lamba/fren lambası ( 2)
LED arka lamba ve LED fren
lambalı versiyonlarda, sadece
dönüş sinyali ampulü ( 1)
çıkarılabilir ve değiştirilebilir.
8. Ampul taşıyıcıyı lamba grubuna takın.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somununu
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.

380Araç bakımı
2. Plastik sabitleme somununu ellegevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Fişi lamba grubundan ayırın.
5. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
LED arka lambalı versiyonda,
sabitleme tırnaklarının konumu
biraz farklıdır.
6. Ampulü çıkarın ve yeni ampulü takın:

Araç bakımı381Arka lamba (1)
Arka sis lambası ( 2) (sol taraf)
Geri vites lambası ( 2) (sağ taraf)
LED arka lambalı versiyonda
sadece geri vites lamba ampulü
( 1 ) sökülüp değiştirilebilir.
Geri vites lambası ( 1)
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Fişi lamba
grubuna takın. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.
Arka lambalar LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Sports Tourer
1. İlgili taraftaki kapağı serbest bırakın ve açın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintiden dikkatlice çekip çıkarın.
4. Kabloyu kilit mandalından çıkarın.

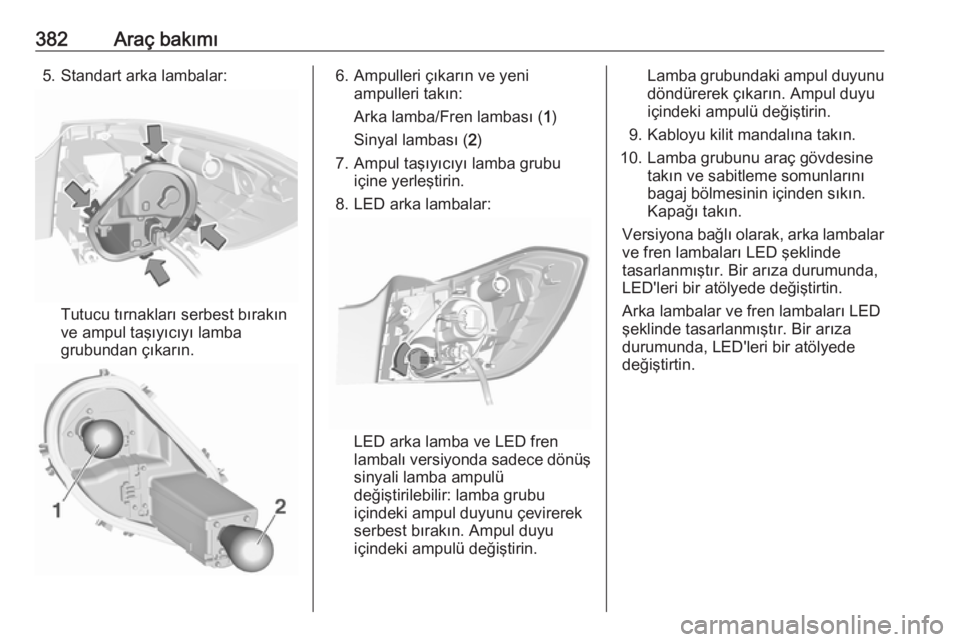

382Araç bakımı5. Standart arka lambalar:
Tutucu tırnakları serbest bırakın
ve ampul taşıyıcıyı lamba
grubundan çıkarın.
6. Ampulleri çıkarın ve yeni ampulleri takın:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
7. Ampul taşıyıcıyı lamba grubu içine yerleştirin.
8. LED arka lambalar:
LED arka lamba ve LED fren
lambalı versiyonda sadece dönüş
sinyali lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu
içindeki ampulü değiştirin.
Lamba grubundaki ampul duyunu döndürerek çıkarın. Ampul duyu
içindeki ampulü değiştirin.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede
değiştirtin.
