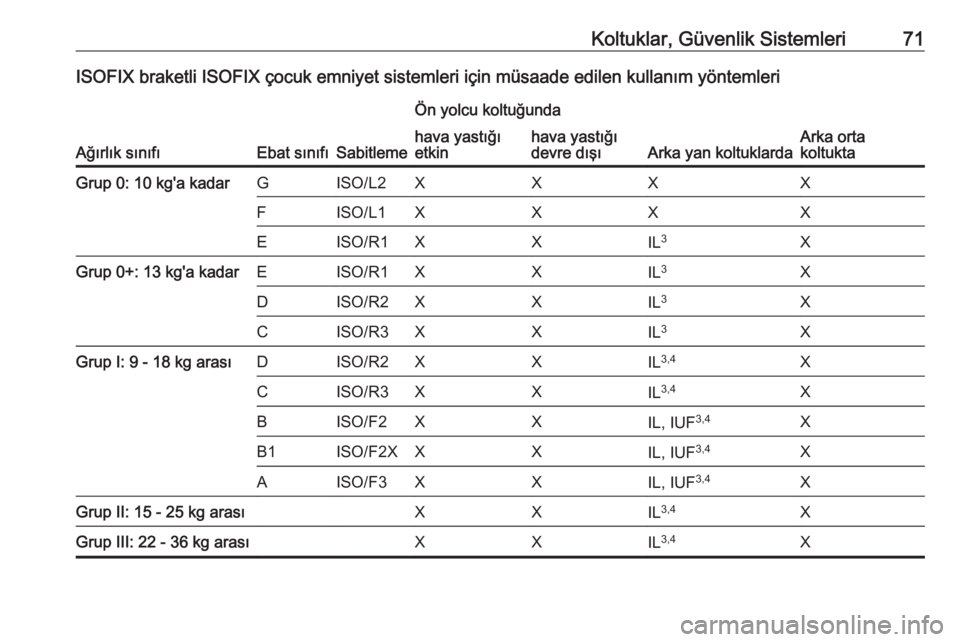

Koltuklar, Güvenlik Sistemleri71ISOFIX braketli ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat sınıfıSabitleme
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta
koltukta
hava yastığı
etkinhava yastığı
devre dışıGrup 0: 10 kg'a kadarGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrup 0+: 13 kg'a kadarEISO/R1XXIL3XDISO/R2XXIL 3XCISO/R3XXIL3XGrup I: 9 - 18 kg arasıDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrup II: 15 - 25 kg arasıXXIL3,4XGrup III: 22 - 36 kg arasıXXIL3,4X

72Koltuklar, Güvenlik SistemleriIL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.ISOFIX emniyet sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğru getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında gergin olmasını sağlamak üzere, koltu yükseklik ayarını gerektiği kadar yukarı getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemiF- ISO/L1:sol yana bakan konumlu çocuk emniyet sistemi (carry-cot)G - ISO/L2:sağ yana bakan konumlu çocuk emniyet sistemi (carry-cot)

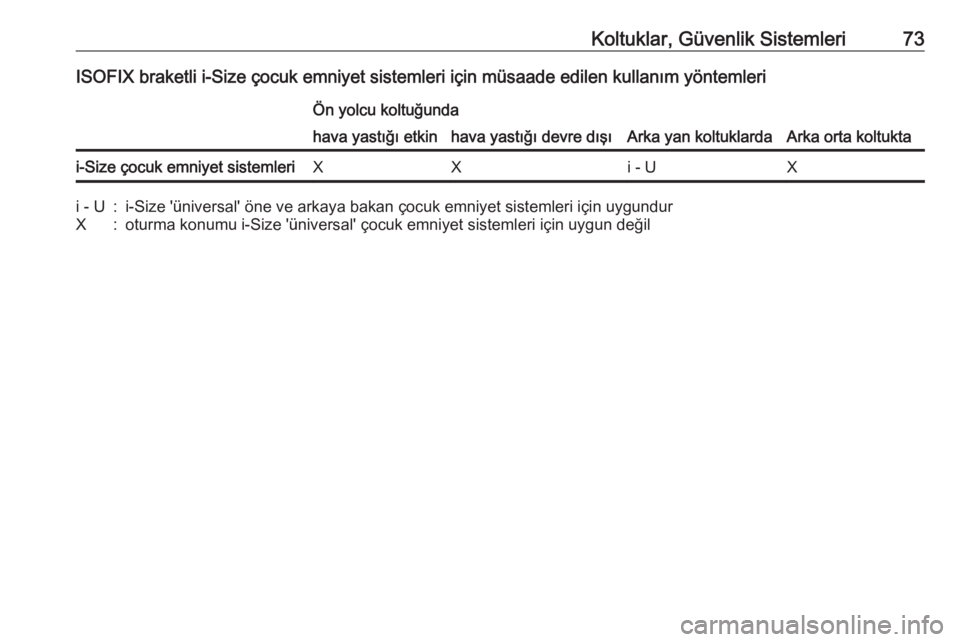

Koltuklar, Güvenlik Sistemleri73ISOFIX braketli i-Size çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriÖn yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
hava yastığı etkinhava yastığı devre dışıi-Size çocuk emniyet sistemleriXXi - UXi - U:i-Size 'üniversal' öne ve arkaya bakan çocuk emniyet sistemleri için uygundurX:oturma konumu i-Size 'üniversal' çocuk emniyet sistemleri için uygun değil

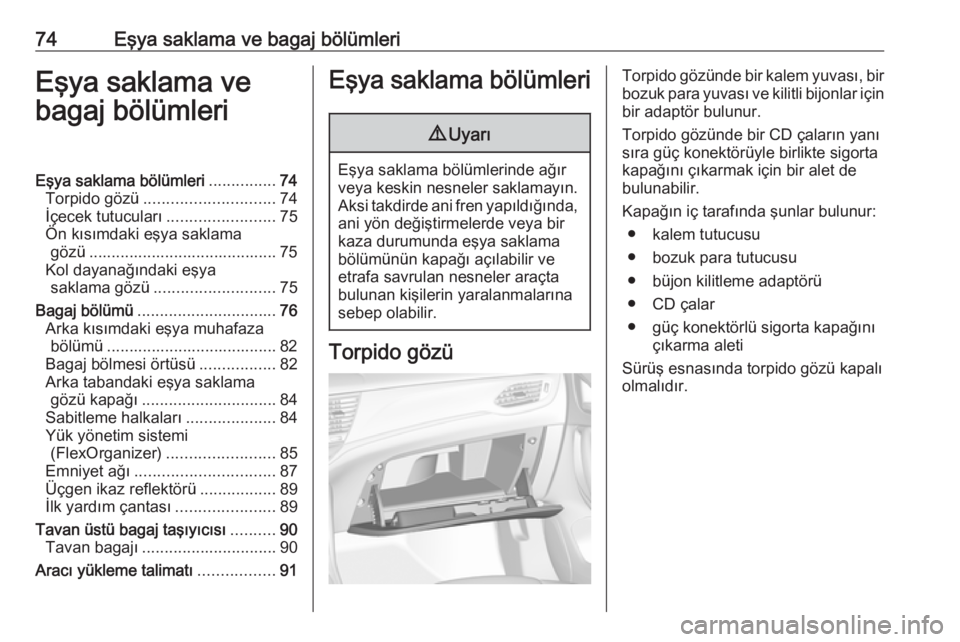

74Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............74
Torpido gözü ............................. 74
İçecek tutucuları ........................75
Ön kısımdaki eşya saklama gözü .......................................... 75
Kol dayanağındaki eşya saklama gözü ........................... 75
Bagaj bölümü ............................... 76
Arka kısımdaki eşya muhafaza bölümü ...................................... 82
Bagaj bölmesi örtüsü .................82
Arka tabandaki eşya saklama gözü kapağı .............................. 84
Sabitleme halkaları ....................84
Yük yönetim sistemi (FlexOrganizer) ........................85
Emniyet ağı ............................... 87
Üçgen ikaz reflektörü .................89
İlk yardım çantası ......................89
Tavan üstü bagaj taşıyıcısı ..........90
Tavan bagajı .............................. 90
Aracı yükleme talimatı .................91Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir kalem yuvası, bir bozuk para yuvası ve kilitli bijonlar için
bir adaptör bulunur.
Torpido gözünde bir CD çaların yanı
sıra güç konektörüyle birlikte sigorta
kapağını çıkarmak için bir alet de
bulunabilir.
Kapağın iç tarafında şunlar bulunur: ● kalem tutucusu
● bozuk para tutucusu
● büjon kilitleme adaptörü
● CD çalar
● güç konektörlü sigorta kapağını çıkarma aleti
Sürüş esnasında torpido gözü kapalı
olmalıdır.

Eşya saklama ve bagaj bölümleri75İçecek tutucuları
Bardak tutucuları orta konsolda
bulunmaktadır.
İçecek tutucuları orta konsol içindeki
bir kapağın altında bulunur. Kapağı
arkaya doğru itin.
Modele bağlı olarak, bardak tutucular
ön konsoldaki kapağın altında
bulunmaktadır. Kapağı arkaya doğru
itin.
Ön kısımdaki eşya saklama gözü
Direksiyonun yanında bir eşya
saklama gözü bulumaktadır.
Kol dayanağındaki eşya
saklama gözü
Ön kol dayanağının altındaki eşya saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın. Kol dayanağı en geri
konuma getirilmiş olalidir.

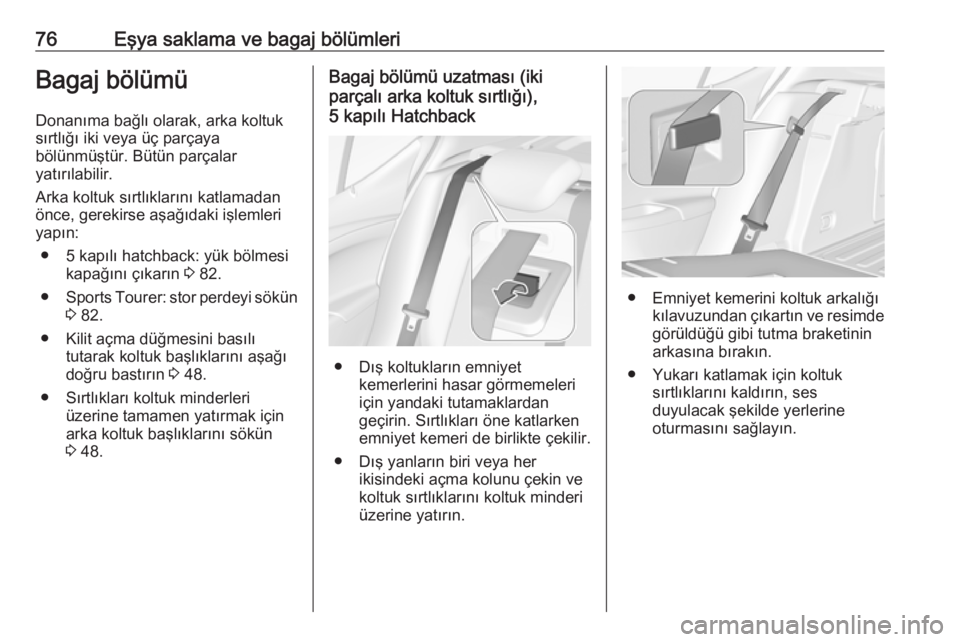

76Eşya saklama ve bagaj bölümleriBagaj bölümü
Donanıma bağlı olarak, arka koltuk sırtlığı iki veya üç parçaya
bölünmüştür. Bütün parçalar
yatırılabilir.
Arka koltuk sırtlıklarını katlamadan
önce, gerekirse aşağıdaki işlemleri
yapın:
● 5 kapılı hatchback: yük bölmesi kapağını çıkarın 3 82.
● Sports Tourer: stor perdeyi sökün
3 82.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 48.
● Sırtlıkları koltuk minderleri üzerine tamamen yatırmak için
arka koltuk başlıklarını sökün
3 48.Bagaj bölümü uzatması (iki
parçalı arka koltuk sırtlığı),
5 kapılı Hatchback
● Dış koltukların emniyet kemerlerini hasar görmemeleri
için yandaki tutamaklardan
geçirin. Sırtlıkları öne katlarken
emniyet kemeri de birlikte çekilir.
● Dış yanların biri veya her ikisindeki açma kolunu çekin ve
koltuk sırtlıklarını koltuk minderi
üzerine yatırın.
● Emniyet kemerini koltuk arkalığı kılavuzundan çıkartın ve resimde
görüldüğü gibi tutma braketinin
arkasına bırakın.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.

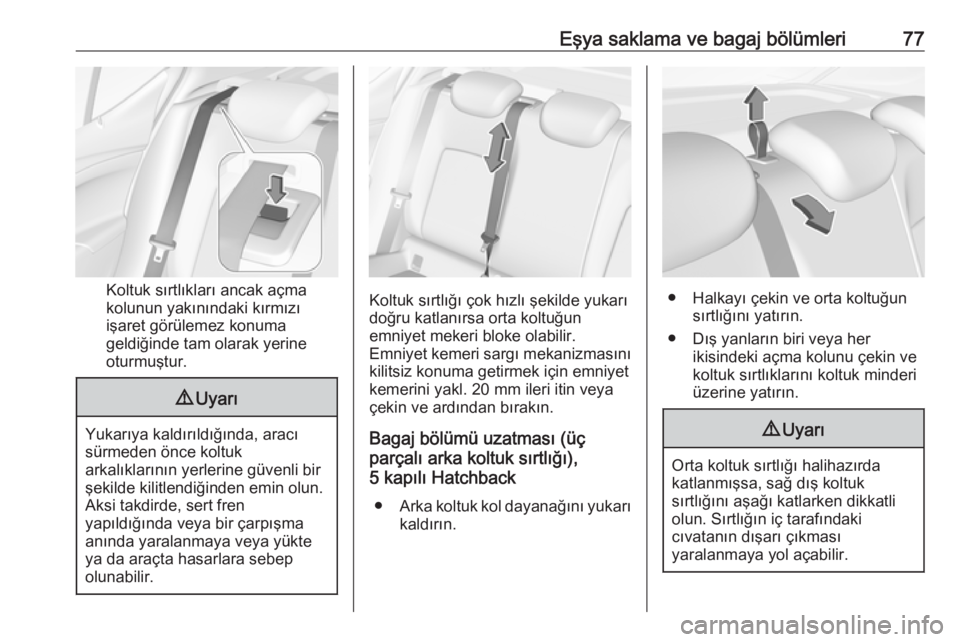

Eşya saklama ve bagaj bölümleri77
Koltuk sırtlıkları ancak açma
kolunun yakınındaki kırmızı
işaret görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Bagaj bölümü uzatması (üç
parçalı arka koltuk sırtlığı),
5 kapılı Hatchback
● Arka koltuk kol dayanağını yukarı
kaldırın.● Halkayı çekin ve orta koltuğun sırtlığını yatırın.
● Dış yanların biri veya her ikisindeki açma kolunu çekin ve
koltuk sırtlıklarını koltuk minderi
üzerine yatırın.
9 Uyarı
Orta koltuk sırtlığı halihazırda
katlanmışsa, sağ dış koltuk
sırtlığını aşağı katlarken dikkatli olun. Sırtlığın iç tarafındaki
cıvatanın dışarı çıkması
yaralanmaya yol açabilir.

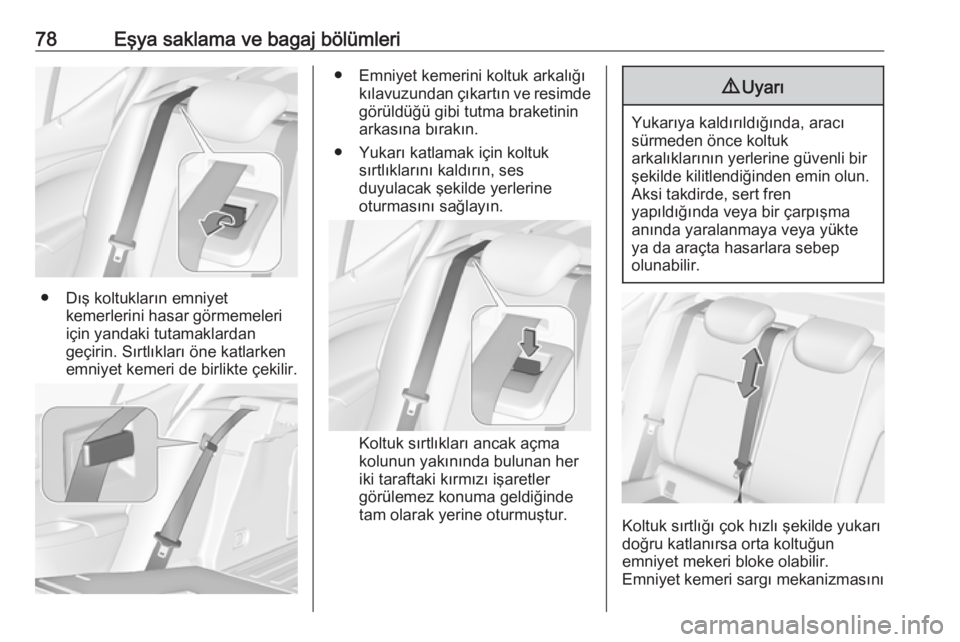

78Eşya saklama ve bagaj bölümleri
● Dış koltukların emniyetkemerlerini hasar görmemeleri
için yandaki tutamaklardan
geçirin. Sırtlıkları öne katlarken
emniyet kemeri de birlikte çekilir.
● Emniyet kemerini koltuk arkalığı kılavuzundan çıkartın ve resimde
görüldüğü gibi tutma braketinin
arkasına bırakın.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.
Koltuk sırtlıkları ancak açma
kolunun yakınında bulunan her
iki taraftaki kırmızı işaretler
görülemez konuma geldiğinde
tam olarak yerine oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
