Sõiduki hooldamine2474.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Mõnel versioonil on numbrimärgi
LED-tuled. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Salongivalgusti, lugemisvalgustid
Laske lambid vahetada
hooldustöökojas.
Pakiruumi valgustusLaske lambid vahetada
hooldustöökojas.
Armatuurlaua valgustus
Laske lambid vahetada
hooldustöökojas.Elektrisüsteem

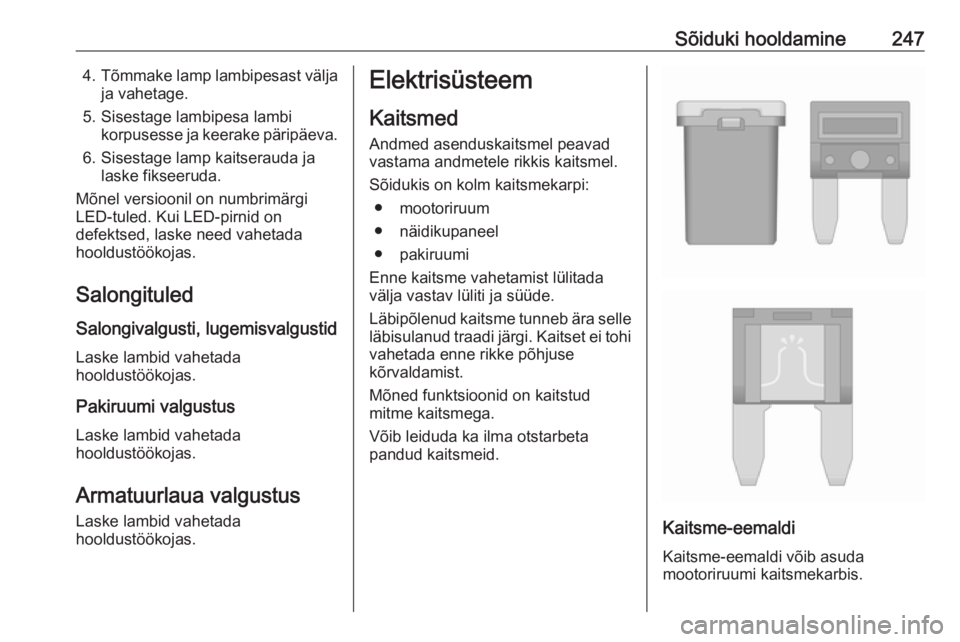

Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
● pakiruumi
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

248Sõiduki hooldamine
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.

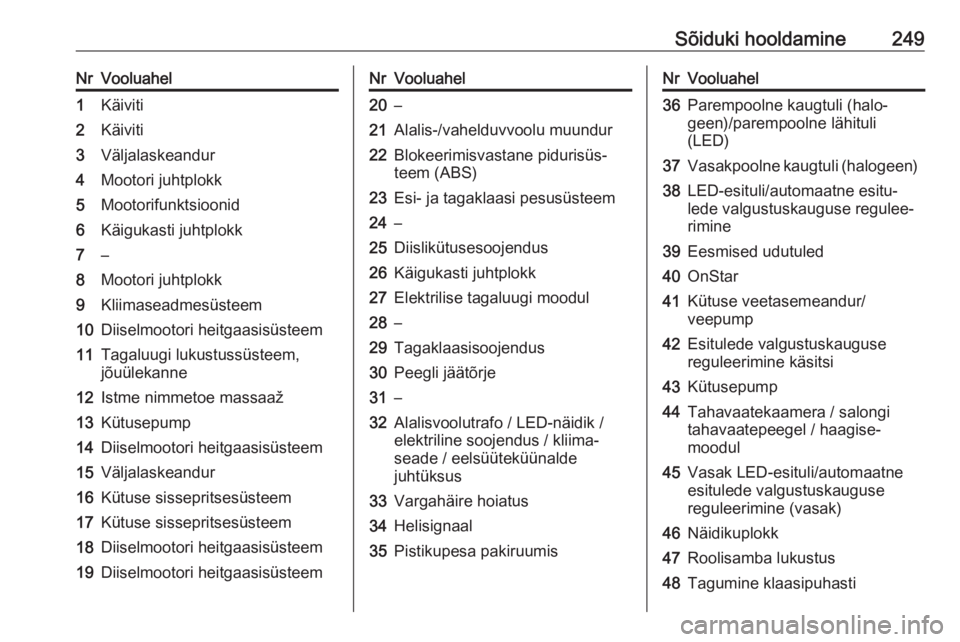

Sõiduki hooldamine249NrVooluahel1Käiviti2Käiviti3Väljalaskeandur4Mootori juhtplokk5Mootorifunktsioonid6Käigukasti juhtplokk7–8Mootori juhtplokk9Kliimaseadmesüsteem10Diiselmootori heitgaasisüsteem11Tagaluugi lukustussüsteem,
jõuülekanne12Istme nimmetoe massaaž13Kütusepump14Diiselmootori heitgaasisüsteem15Väljalaskeandur16Kütuse sissepritsesüsteem17Kütuse sissepritsesüsteem18Diiselmootori heitgaasisüsteem19Diiselmootori heitgaasisüsteemNrVooluahel20–21Alalis-/vahelduvvoolu muundur22Blokeerimisvastane pidurisüs‐
teem (ABS)23Esi- ja tagaklaasi pesusüsteem24–25Diislikütusesoojendus26Käigukasti juhtplokk27Elektrilise tagaluugi moodul28–29Tagaklaasisoojendus30Peegli jäätõrje31–32Alalisvoolutrafo / LED-näidik /
elektriline soojendus / kliima‐
seade / eelsüüteküünalde
juhtüksus33Vargahäire hoiatus34Helisignaal35Pistikupesa pakiruumisNrVooluahel36Parempoolne kaugtuli (halo‐
geen)/parempoolne lähituli
(LED)37Vasakpoolne kaugtuli (halogeen)38LED-esituli/automaatne esitu‐
lede valgustuskauguse regulee‐
rimine39Eesmised udutuled40OnStar41Kütuse veetasemeandur/
veepump42Esitulede valgustuskauguse
reguleerimine käsitsi43Kütusepump44Tahavaatekaamera / salongi
tahavaatepeegel / haagise‐
moodul45Vasak LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (vasak)46Näidikuplokk47Roolisamba lukustus48Tagumine klaasipuhasti

250Sõiduki hooldamineNrVooluahel49–50Parem LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (parem)51Vasak lähituli (LED)52Mootori juhtplokk/käigukasti juht‐
plokk53–54Esiklaasipuhasti55Diiselmootori heitgaasisüsteem56–57–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

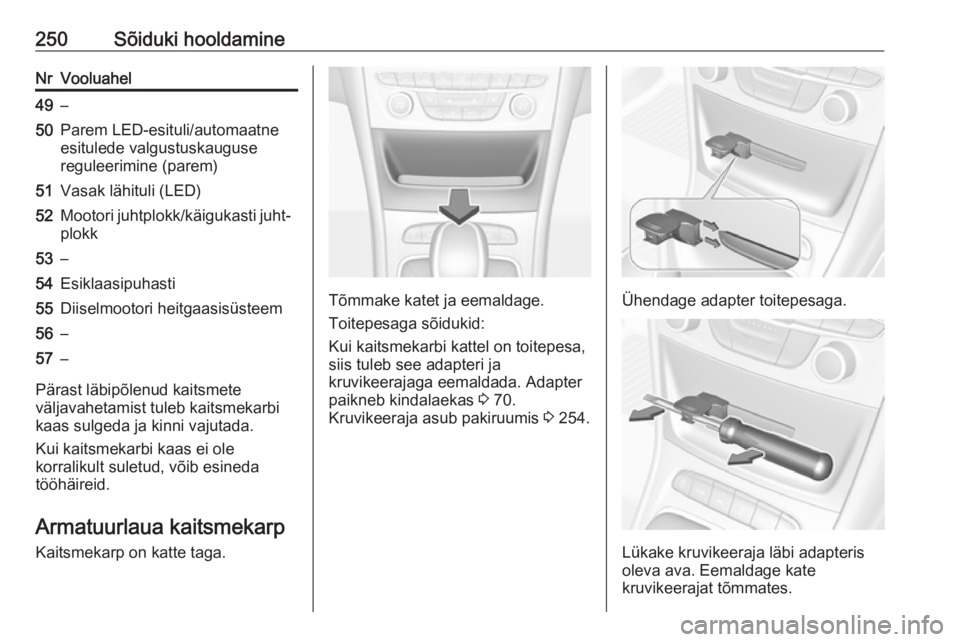

Armatuurlaua kaitsmekarp
Kaitsmekarp on katte taga.
Tõmmake katet ja eemaldage.
Toitepesaga sõidukid:
Kui kaitsmekarbi kattel on toitepesa,
siis tuleb see adapteri ja
kruvikeerajaga eemaldada. Adapter
paikneb kindalaekas 3 70.
Kruvikeeraja asub pakiruumis 3 254.Ühendage adapter toitepesaga.
Lükake kruvikeeraja läbi adapteris
oleva ava. Eemaldage kate
kruvikeerajat tõmmates.

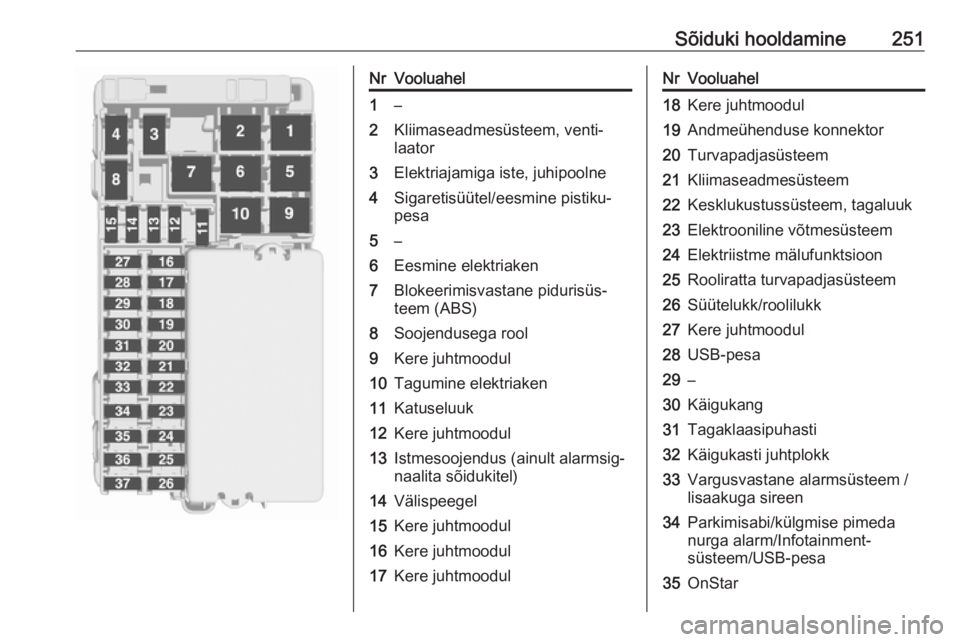

Sõiduki hooldamine251NrVooluahel1–2Kliimaseadmesüsteem, venti‐
laator3Elektriajamiga iste, juhipoolne4Sigaretisüütel/eesmine pistiku‐
pesa5–6Eesmine elektriaken7Blokeerimisvastane pidurisüs‐
teem (ABS)8Soojendusega rool9Kere juhtmoodul10Tagumine elektriaken11Katuseluuk12Kere juhtmoodul13Istmesoojendus (ainult alarmsig‐
naalita sõidukitel)14Välispeegel15Kere juhtmoodul16Kere juhtmoodul17Kere juhtmoodulNrVooluahel18Kere juhtmoodul19Andmeühenduse konnektor20Turvapadjasüsteem21Kliimaseadmesüsteem22Kesklukustussüsteem, tagaluuk23Elektrooniline võtmesüsteem24Elektriistme mälufunktsioon25Rooliratta turvapadjasüsteem26Süütelukk/roolilukk27Kere juhtmoodul28USB-pesa29–30Käigukang31Tagaklaasipuhasti32Käigukasti juhtplokk33Vargusvastane alarmsüsteem /
lisaakuga sireen34Parkimisabi/külgmise pimeda
nurga alarm/Infotainment-
süsteem/USB-pesa35OnStar

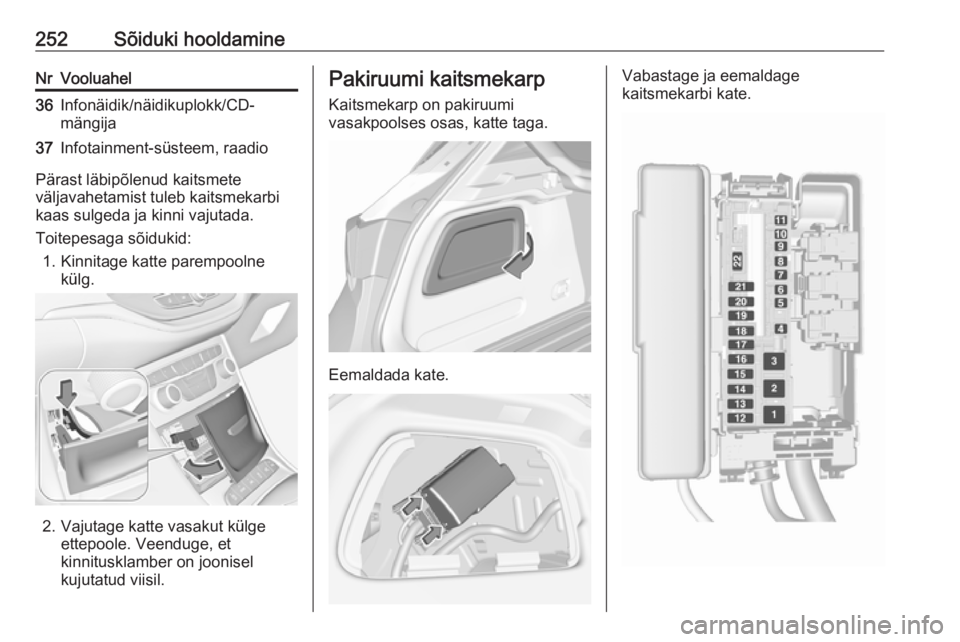

252Sõiduki hooldamineNrVooluahel36Infonäidik/näidikuplokk/CD-
mängija37Infotainment-süsteem, raadio
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Toitepesaga sõidukid: 1. Kinnitage katte parempoolne külg.
2. Vajutage katte vasakut külge ettepoole. Veenduge, et
kinnitusklamber on joonisel
kujutatud viisil.
Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Vabastage ja eemaldage
kaitsmekarbi kate.

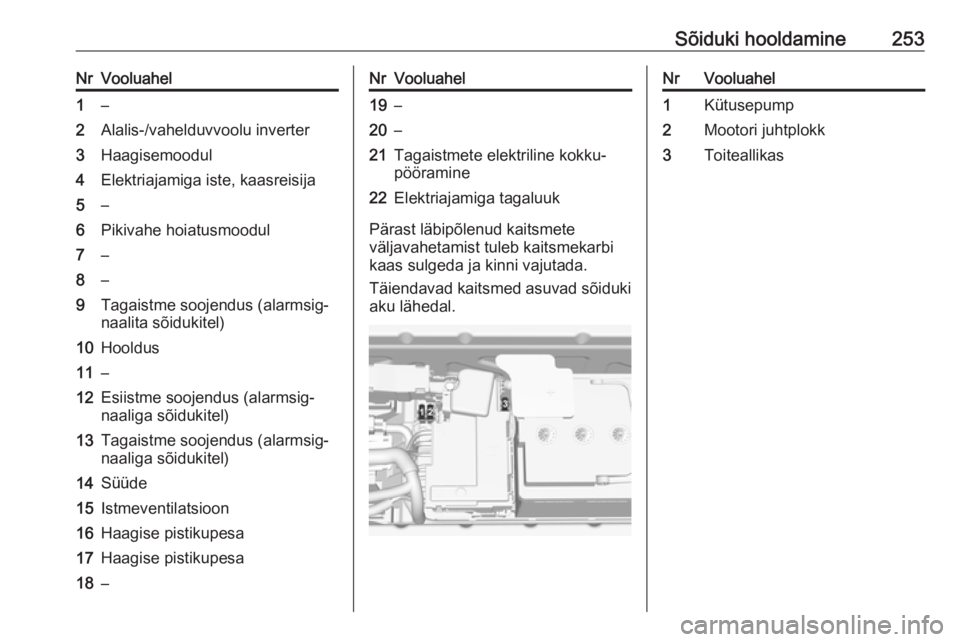

Sõiduki hooldamine253NrVooluahel1–2Alalis-/vahelduvvoolu inverter3Haagisemoodul4Elektriajamiga iste, kaasreisija5–6Pikivahe hoiatusmoodul7–8–9Tagaistme soojendus (alarmsig‐
naalita sõidukitel)10Hooldus11–12Esiistme soojendus (alarmsig‐
naaliga sõidukitel)13Tagaistme soojendus (alarmsig‐
naaliga sõidukitel)14Süüde15Istmeventilatsioon16Haagise pistikupesa17Haagise pistikupesa18–NrVooluahel19–20–21Tagaistmete elektriline kokku‐
pööramine22Elektriajamiga tagaluuk
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Täiendavad kaitsmed asuvad sõiduki aku lähedal.
NrVooluahel1Kütusepump2Mootori juhtplokk3Toiteallikas

254Sõiduki hooldamineSõiduki tööriistadTööriistad
5-ukseline luukpära koos
varurattaga
Avage pakiruumi põrandakate 3 80.
Tungraud, pukseerimisaas, rihm
kahjustatud ratta kinnitamiseks ja
tööriistad asuvad tööriistakastis
varuratta all. Varuratas 3 268.
Sports Tourer koos varurattaga
Avage pakiruumi põrandakate 3 80.
Tungraud, pukseerimisaas ja
tööriistad asuvad tööriistakastis
varuratta all. Varuratas 3 268.
5-ukseline luukpära koos
rehviparanduskomplektiga
Avage pakiruumi parempoolse
külgseina kate.
Mõned tööriistad ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
tööriistakastis.
