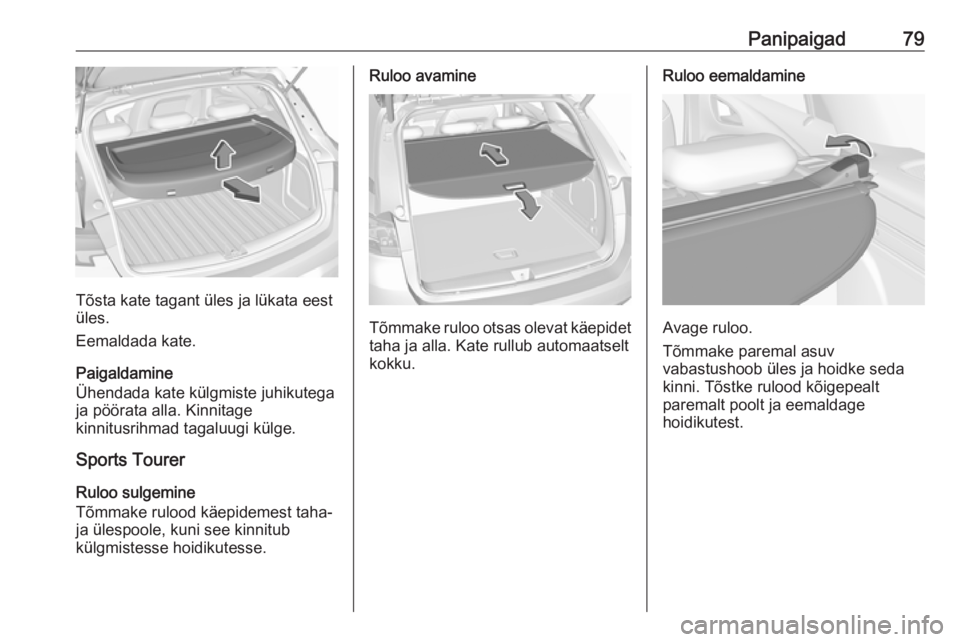

Panipaigad79
Tõsta kate tagant üles ja lükata eest
üles.
Eemaldada kate.
Paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitage
kinnitusrihmad tagaluugi külge.
Sports Tourer
Ruloo sulgemine
Tõmmake rulood käepidemest taha-
ja ülespoole, kuni see kinnitub
külgmistesse hoidikutesse.
Ruloo avamine
Tõmmake ruloo otsas olevat käepidet taha ja alla. Kate rullub automaatselt
kokku.
Ruloo eemaldamine
Avage ruloo.
Tõmmake paremal asuv
vabastushoob üles ja hoidke seda kinni. Tõstke rulood kõigepealt
paremalt poolt ja eemaldage
hoidikutest.

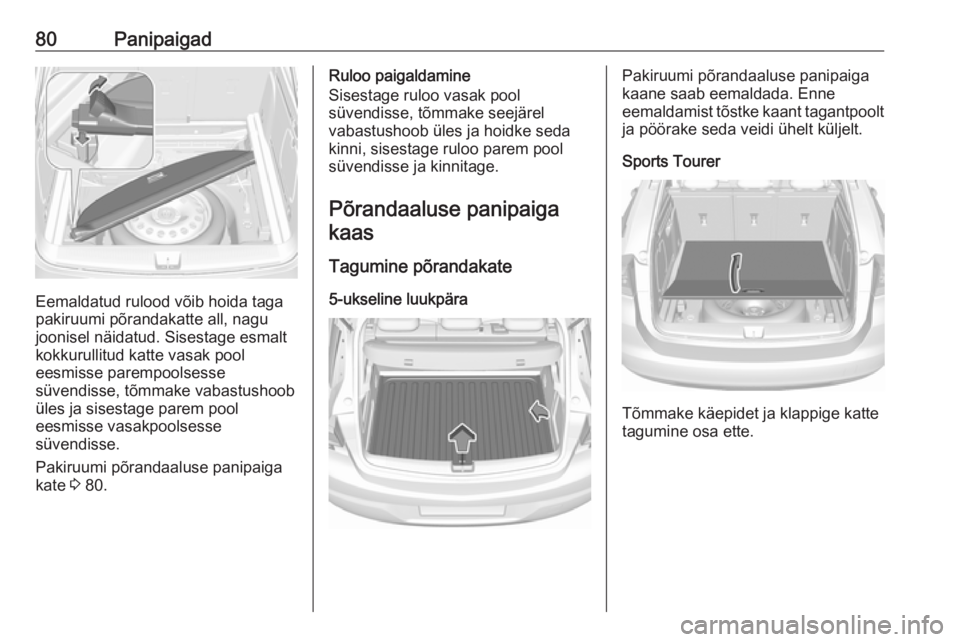

80Panipaigad
Eemaldatud rulood võib hoida taga
pakiruumi põrandakatte all, nagu
joonisel näidatud. Sisestage esmalt
kokkurullitud katte vasak pool
eesmisse parempoolsesse
süvendisse, tõmmake vabastushoob
üles ja sisestage parem pool
eesmisse vasakpoolsesse
süvendisse.
Pakiruumi põrandaaluse panipaiga
kate 3 80.
Ruloo paigaldamine
Sisestage ruloo vasak pool
süvendisse, tõmmake seejärel
vabastushoob üles ja hoidke seda
kinni, sisestage ruloo parem pool
süvendisse ja kinnitage.
Põrandaaluse panipaiga kaas
Tagumine põrandakate
5-ukseline luukpäraPakiruumi põrandaaluse panipaiga
kaane saab eemaldada. Enne
eemaldamist tõstke kaant tagantpoolt ja pöörake seda veidi ühelt küljelt.
Sports Tourer
Tõmmake käepidet ja klappige katte
tagumine osa ette.

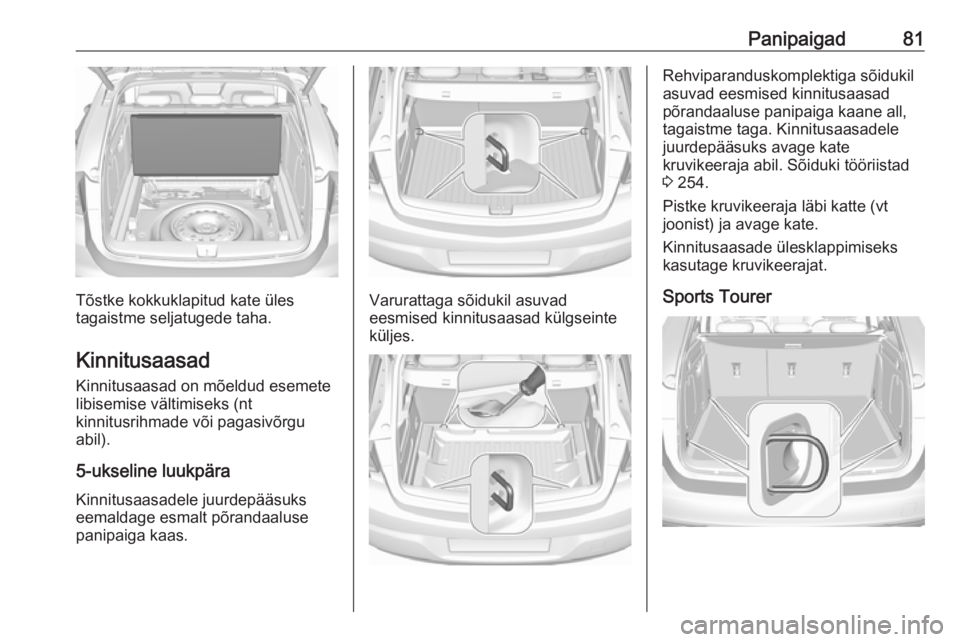

Panipaigad81
Tõstke kokkuklapitud kate üles
tagaistme seljatugede taha.
Kinnitusaasad Kinnitusaasad on mõeldud esemete
libisemise vältimiseks (nt
kinnitusrihmade või pagasivõrgu
abil).
5-ukseline luukpära Kinnitusaasadele juurdepääsuks
eemaldage esmalt põrandaaluse
panipaiga kaas.Varurattaga sõidukil asuvad
eesmised kinnitusaasad külgseinte
küljes.
Rehviparanduskomplektiga sõidukil
asuvad eesmised kinnitusaasad
põrandaaluse panipaiga kaane all,
tagaistme taga. Kinnitusaasadele
juurdepääsuks avage kate
kruvikeeraja abil. Sõiduki tööriistad 3 254.
Pistke kruvikeeraja läbi katte (vt
joonist) ja avage kate.
Kinnitusaasade ülesklappimiseks
kasutage kruvikeerajat.
Sports Tourer

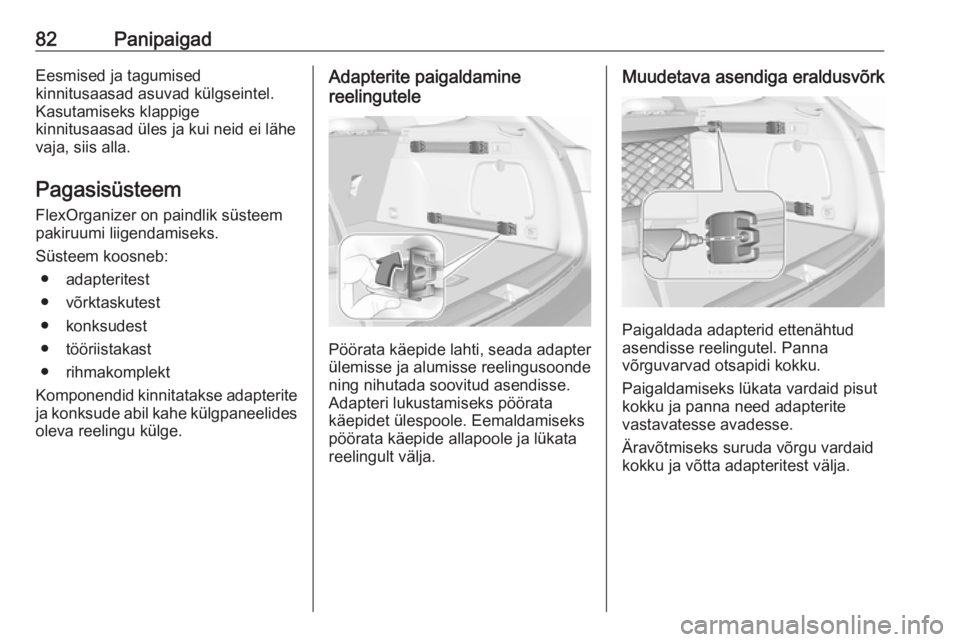

82PanipaigadEesmised ja tagumised
kinnitusaasad asuvad külgseintel.
Kasutamiseks klappige
kinnitusaasad üles ja kui neid ei lähe
vaja, siis alla.
Pagasisüsteem
FlexOrganizer on paindlik süsteem pakiruumi liigendamiseks.
Süsteem koosneb: ● adapteritest
● võrktaskutest
● konksudest
● tööriistakast
● rihmakomplekt
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge.Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

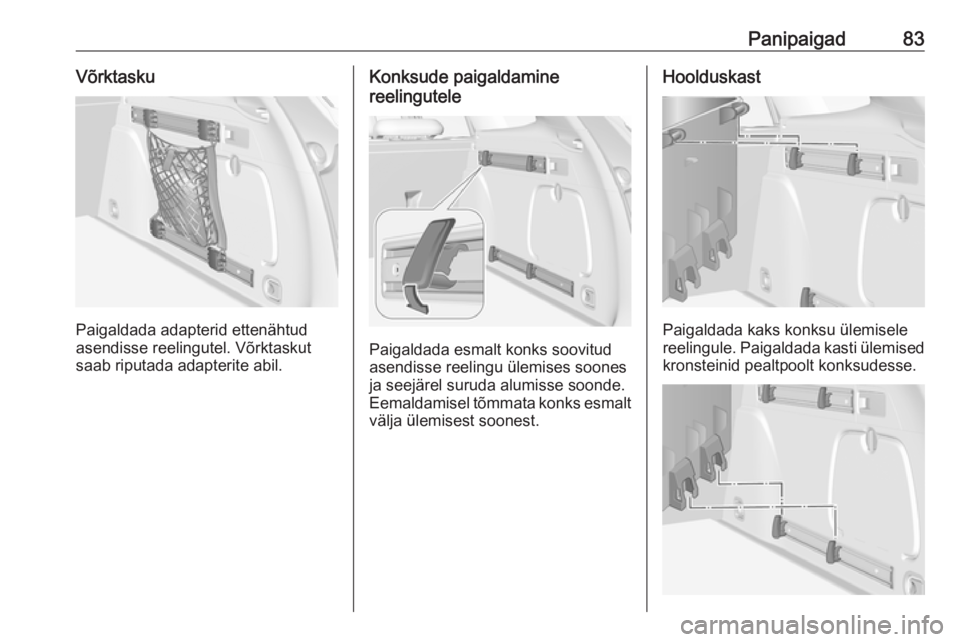

Panipaigad83Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Hoolduskast
Paigaldada kaks konksu ülemisele
reelingule. Paigaldada kasti ülemised
kronsteinid pealtpoolt konksudesse.

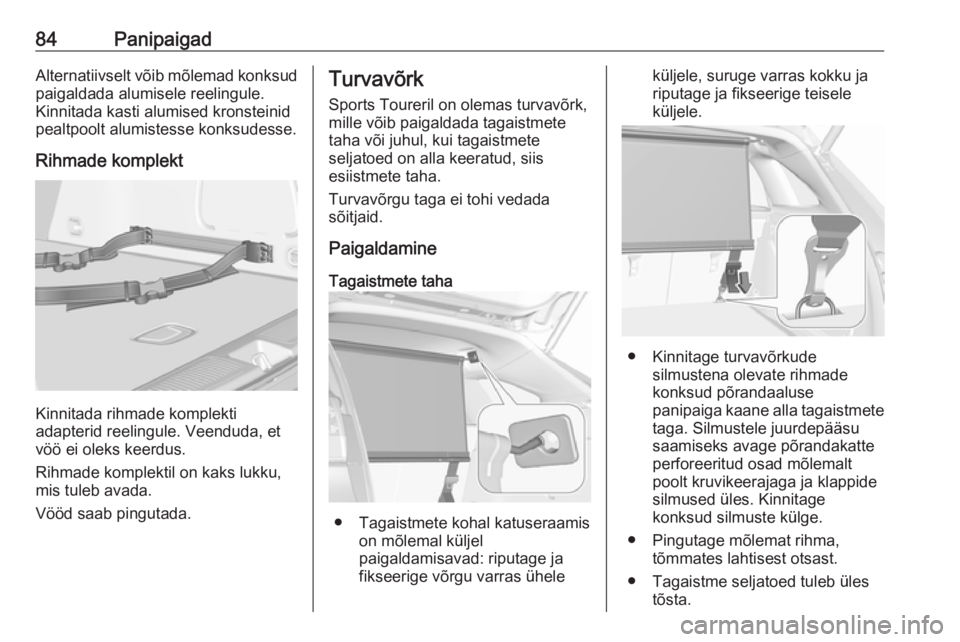

84PanipaigadAlternatiivselt võib mõlemad konksud
paigaldada alumisele reelingule.
Kinnitada kasti alumised kronsteinid
pealtpoolt alumistesse konksudesse.
Rihmade komplekt
Kinnitada rihmade komplekti
adapterid reelingule. Veenduda, et
vöö ei oleks keerdus.
Rihmade komplektil on kaks lukku, mis tuleb avada.
Vööd saab pingutada.
Turvavõrk
Sports Toureril on olemas turvavõrk,mille võib paigaldada tagaistmete
taha või juhul, kui tagaistmete
seljatoed on alla keeratud, siis
esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine
Tagaistmete taha
● Tagaistmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.
● Kinnitage turvavõrkude silmustena olevate rihmade
konksud põrandaaluse
panipaiga kaane alla tagaistmete
taga. Silmustele juurdepääsu
saamiseks avage põrandakatte
perforeeritud osad mõlemalt
poolt kruvikeerajaga ja klappide
silmused üles. Kinnitage
konksud silmuste külge.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Tagaistme seljatoed tuleb üles tõsta.

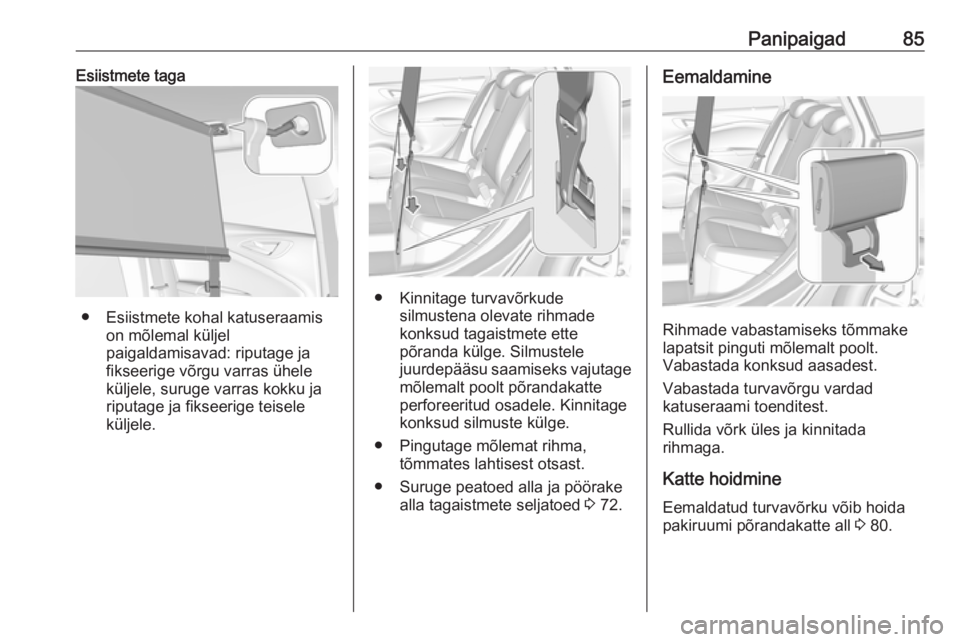

Panipaigad85Esiistmete taga
● Esiistmete kohal katuseraamison mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.
● Kinnitage turvavõrkude silmustena olevate rihmade
konksud tagaistmete ette
põranda külge. Silmustele
juurdepääsu saamiseks vajutage
mõlemalt poolt põrandakatte
perforeeritud osadele. Kinnitage konksud silmuste külge.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Suruge peatoed alla ja pöörake alla tagaistmete seljatoed 3 72.
Eemaldamine
Rihmade vabastamiseks tõmmake
lapatsit pinguti mõlemalt poolt.
Vabastada konksud aasadest.
Vabastada turvavõrgu vardad
katuseraami toenditest.
Rullida võrk üles ja kinnitada
rihmaga.
Katte hoidmine Eemaldatud turvavõrku võib hoida
pakiruumi põrandakatte all 3 80.

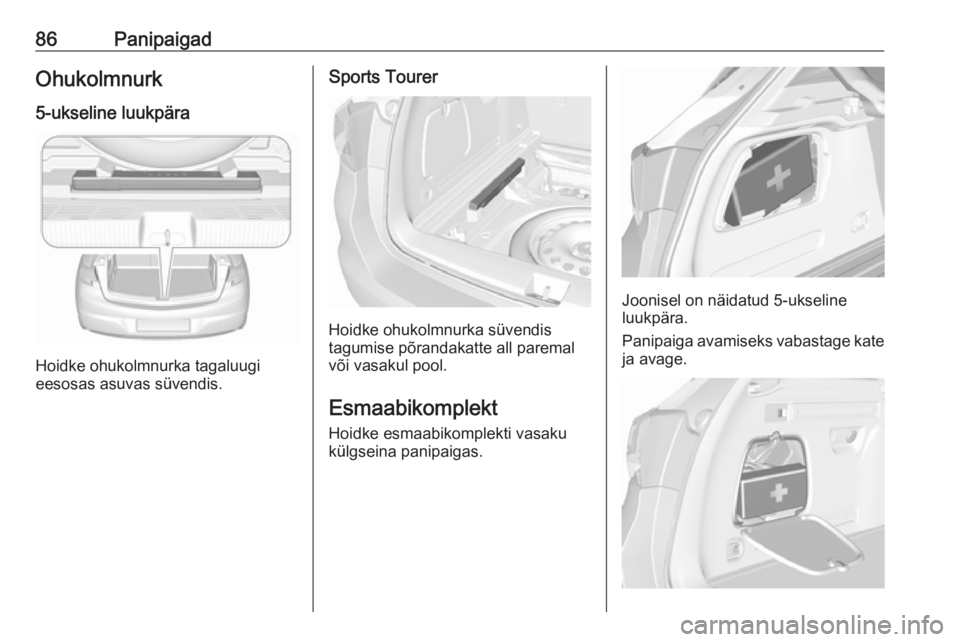

86PanipaigadOhukolmnurk5-ukseline luukpära
Hoidke ohukolmnurka tagaluugi
eesosas asuvas süvendis.
Sports Tourer
Hoidke ohukolmnurka süvendis
tagumise põrandakatte all paremal
või vasakul pool.
Esmaabikomplekt Hoidke esmaabikomplekti vasakukülgseina panipaigas.
Joonisel on näidatud 5-ukseline
luukpära.
Panipaiga avamiseks vabastage kate
ja avage.
