Autóápolás247Emelje fel az ablaktörlő kart annyira,
hogy felemelt helyzetben maradjon,
majd a gombot megnyomva oldja ki és távolítsa el az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.

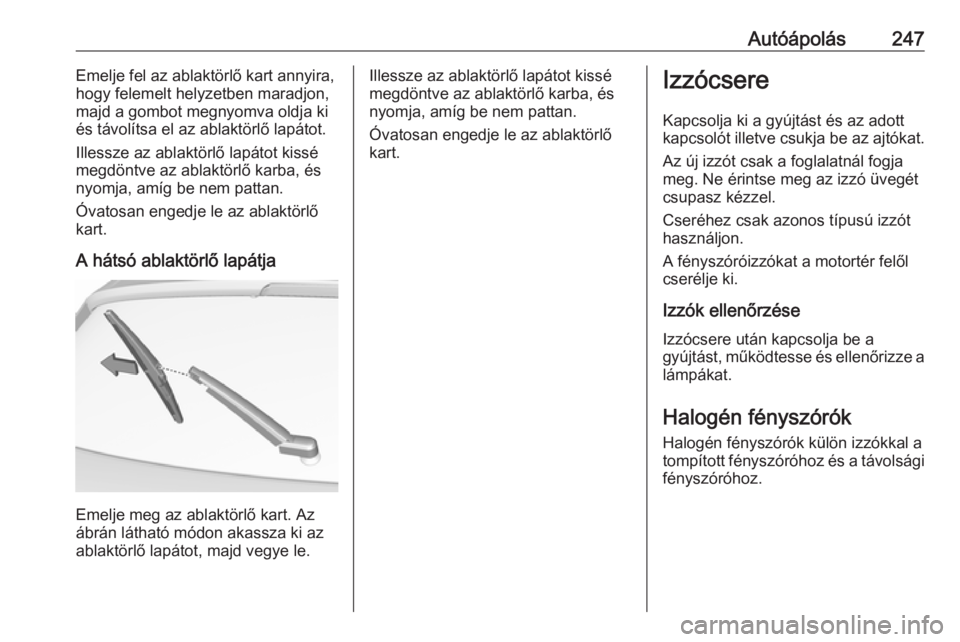

A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a
lámpákat.
Halogén fényszórók
Halogén fényszórók külön izzókkal a tompított fényszóróhoz és a távolsági fényszóróhoz.
Page 250 of 327
248Autóápolás

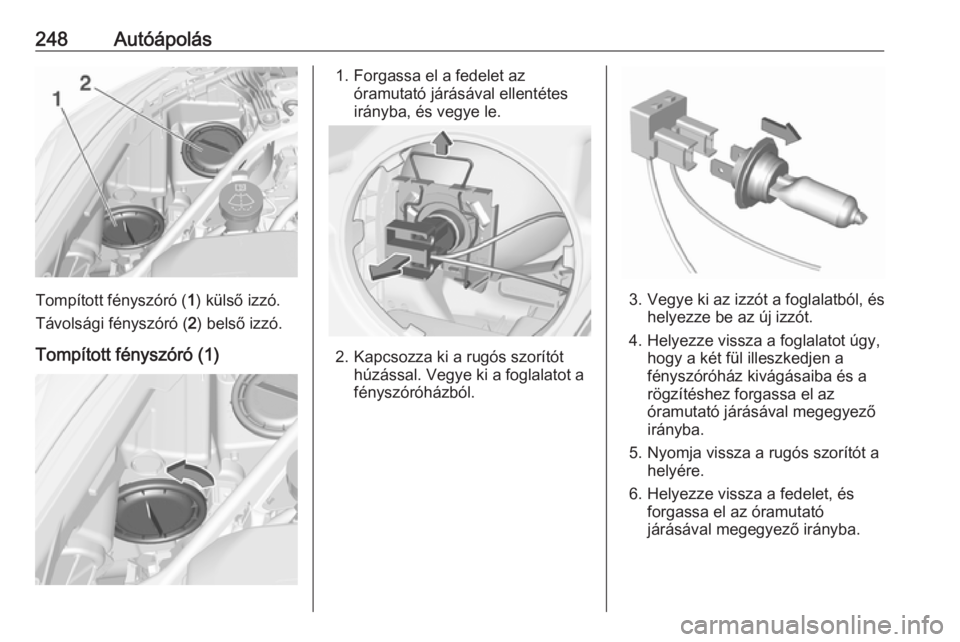

Tompított fényszóró (1) külső izzó.
Távolsági fényszóró ( 2) belső izzó.
Tompított fényszóró (1)
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. Kapcsozza ki a rugós szorítót húzással. Vegye ki a foglalatot a
fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba és a
rögzítéshez forgassa el az
óramutató járásával megegyező irányba.
5. Nyomja vissza a rugós szorítót a helyére.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Page 251 of 327
Autóápolás249Távolsági fényszóró (2)
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. Előre hozva és oldalra mozgatva akassza ki a rugós szorítót a
rögzítőből. Fordítsa a rugós
szorítót lefelé.
3. Vegye ki a foglalatot a fényszóróházból.
4. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
5. Helyezze be az izzó foglalatot és szerelje be a rugós szorítót.
Helyezze vissza a fedelet, és
forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Helyzetjelző
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Nappali menetlámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.
Page 252 of 327
250Autóápolás1. Fordítsa el az izzó foglalatát azóramutató járásával ellentétes
irányba és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a fényszóró házba, ehhez fordítsa
el az óramutató járásával
megegyezően, és pattintsa be.
Hátsó lámpák
5 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Gumiabroncs-javító készlettel felszerelt gépkocsik: Jobb oldalon
az izzók cseréjéhez először
csavarozza ki a műanyag anyát
és vegye ki a betétet a
tömítőanyag-tartállyal.
3. Kézzel csavarja le belülről a műanyag rögzítőanyát.
Page 253 of 327
Autóápolás251
4. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésből és
távolítsa el.
5. Akassza ki a kábelt a tartóból.
6. Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
7. Vegye ki az izzókat, és helyezze be az újakat:
Irányjelző lámpa ( 1)
Hátsó lámpa/féklámpa ( 2)
A LED hátsó lámpákkal és LED
féklámpákkal felszerelt változatnál csak az irányjelző
lámpa izzó ( 1) szerelhető ki és
cserélhető.
8. Csatlakoztassa az izzófoglalatot a
lámpaegységbe.
9. Csatlakoztassa a kábelt a rögzítőelemhez.
10. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyát a csomagtér
belseje felől. Szerelje vissza a
fedelet.
Page 254 of 327
252AutóápolásVáltozattól függően a hátsó lámpák
és a féklámpák LED-es kialakításúak, Hiba esetén cseréltesse a LED-eket
egy szervizzel.
Csomagtérajtó lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.
2. Csavarozza ki a műanyag rögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Válassza le a dugót a lámpaegységről.
5.Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
Page 255 of 327
Autóápolás253
A LED hátsó lámpákkal felszerelt
változatnál a rögzítőfülek
pozíciója kissé más.
6. Vegye ki az izzót, és helyezze be az újat:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa ( 2) (bal oldal)
Tolatólámpa ( 2) (jobb oldal)
A LED hátsó lámpákkal felszerelt
változatnál csak a tolatólámpa
izzó ( 1) szerelhető ki és
cserélhetők.
7. Helyezze be a foglalatot a hátsó lámpatestbe. Csatlakoztassa a
dugót a lámpaegységhez. Illessze a lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavart belülről. Szerelje vissza a
fedelet.
Változattól függően a hátsó lámpák
LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Sports Tourer
1. Oldja ki és nyissa ki a fedelet az adott oldalon.
Page 256 of 327
254Autóápolás
2. Kézzel csavarja le belülrőlmindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsó lámpa egységet a mélyedésből és
távolítsa el.
4. Akassza ki a kábelt a tartóból.
5. Standard hátsó lámpák:
Oldja ki a rögzítőfüleket, és vegye ki az izzófoglalatot a
lámpaegységből.
6. Vegye ki az izzókat, és helyezze be az újakat:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
7. Helyezze be az izzó foglalatot a lámpatestbe.
8. LED hátsó lámpák:
A LED hátsó lámpákkal és LED
féklámpákkal felszerelt változatnál csak az irányjelző
lámpa izzó cserélhető: szerelje ki
az izzó foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
