2017.5 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

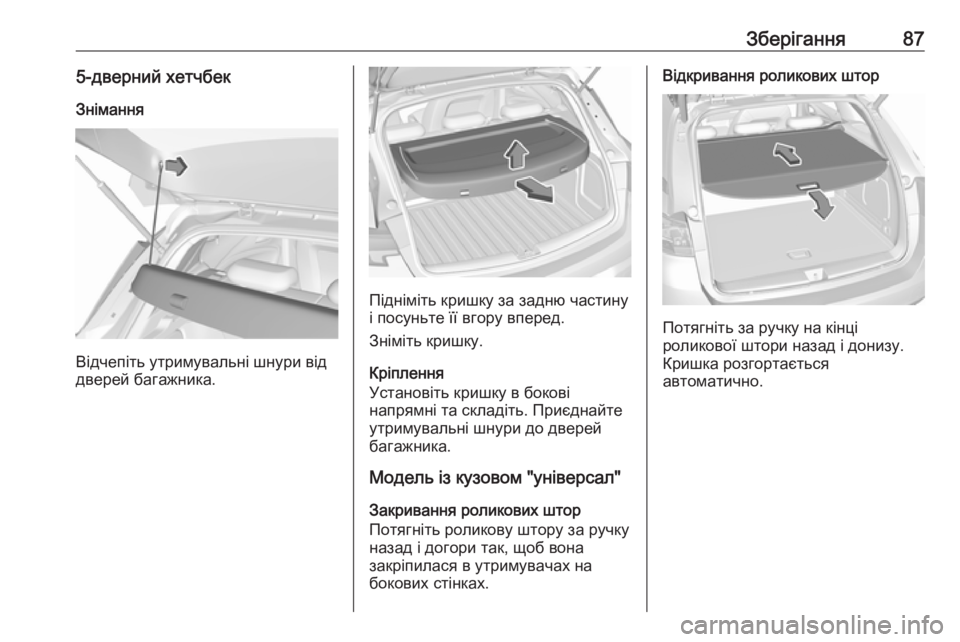

Зберігання875-дверний хетчбек
Знімання
Відчепіть утримувальні шнури від
дверей багажника.
Підніміть кришку за задню частину і посуньте її вгору вперед.
Зніміть кришку.
Кріплення
Установіть кришку в бокові
напрямні та складіть. Приєднайте
утримувальні шнури до дверей
багажника.
Модель із кузовом "універсал"
Закривання роликових штор
Потягніть роликову штору за ручку
назад і догори так, щоб вона
закріпилася в утримувачах на
бокових стінках.
Відкривання роликових штор
Потягніть за ручку на кінці
роликової штори назад і донизу.
Кришка розгортається
автоматично.

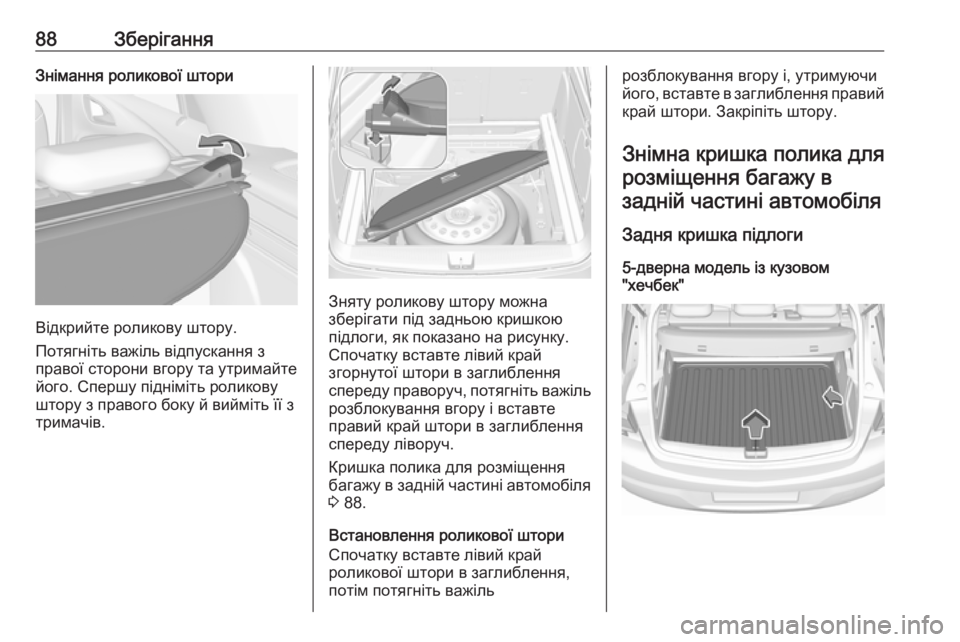

88ЗберіганняЗнімання роликової штори
Відкрийте роликову штору.
Потягніть важіль відпускання з правої сторони вгору та утримайте
його. Спершу підніміть роликову
штору з правого боку й вийміть її з
тримачів.
Зняту роликову штору можна
зберігати під задньою кришкою
підлоги, як показано на рисунку.
Спочатку вставте лівий край
згорнутої штори в заглиблення
спереду праворуч, потягніть важіль
розблокування вгору і вставте
правий край штори в заглиблення
спереду ліворуч.
Кришка полика для розміщення багажу в задній частині автомобіля 3 88.
Встановлення роликової штори
Спочатку вставте лівий край
роликової штори в заглиблення,
потім потягніть важіль
розблокування вгору і, утримуючи
його, вставте в заглиблення правий
край штори. Закріпіть штору.
Знімна кришка полика длярозміщення багажу взадній частині автомобіля
Задня кришка підлоги
5-дверна модель із кузовом
"хечбек"

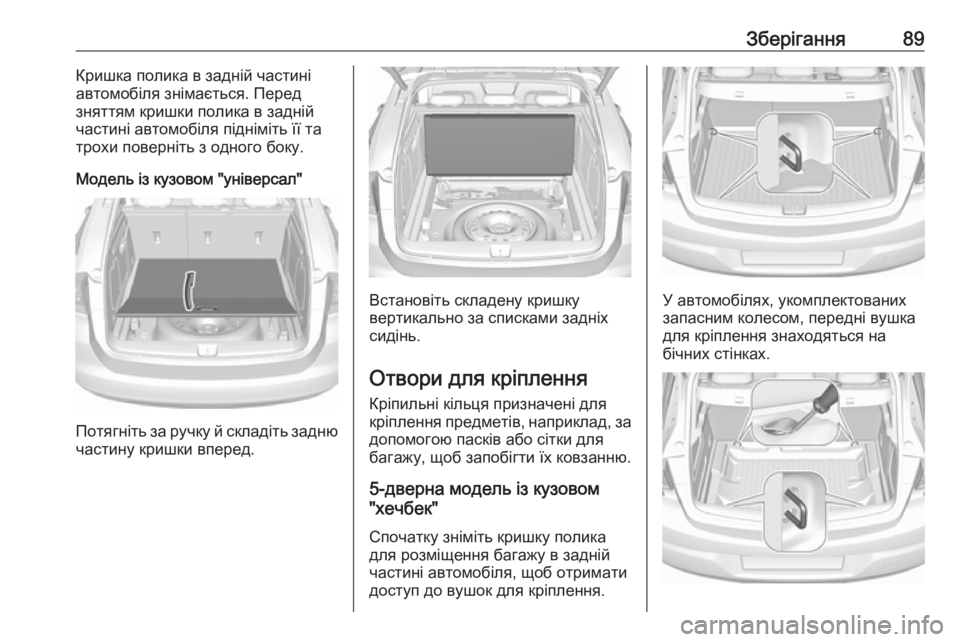

Зберігання89Кришка полика в задній частині
автомобіля знімається. Перед
зняттям кришки полика в задній частині автомобіля підніміть її та
трохи поверніть з одного боку.
Модель із кузовом "універсал"
Потягніть за ручку й складіть задню
частину кришки вперед.
Встановіть складену кришку
вертикально за списками задніх
сидінь.
Отвори для кріплення Кріпильні кільця призначені для
кріплення предметів, наприклад, за
допомогою пасків або сітки для багажу, щоб запобігти їх ковзанню.
5-дверна модель із кузовом
"хечбек"
Спочатку зніміть кришку поликадля розміщення багажу в задній
частині автомобіля, щоб отримати
доступ до вушок для кріплення.У автомобілях, укомплектованих
запасним колесом, передні вушка
для кріплення знаходяться на
бічних стінках.

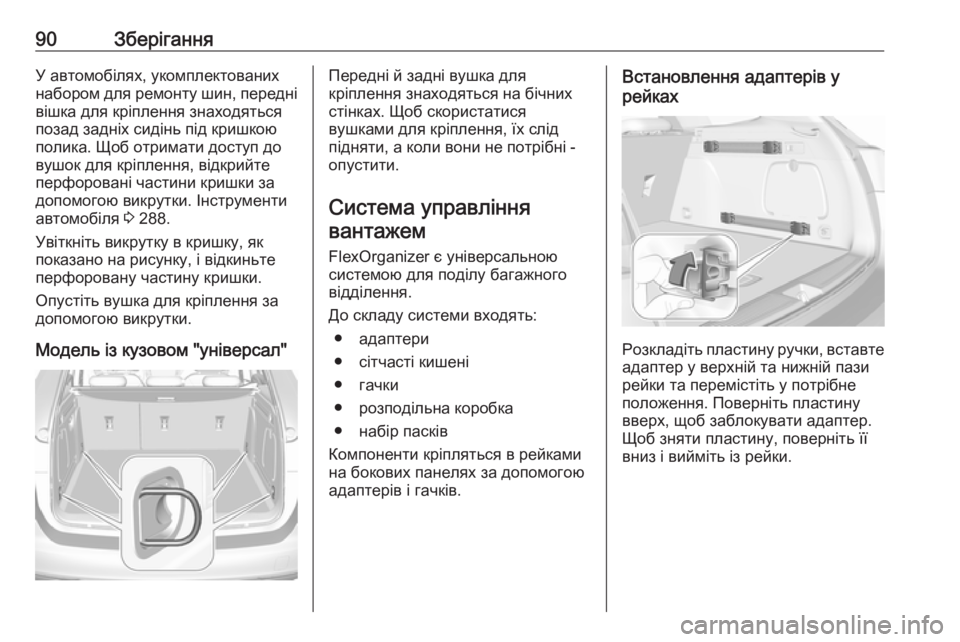

90ЗберіганняУ автомобілях, укомплектованих
набором для ремонту шин, передні
вішка для кріплення знаходяться
позад задніх сидінь під кришкою
полика. Щоб отримати доступ до
вушок для кріплення, відкрийте
перфоровані частини кришки за
допомогою викрутки. Інструменти
автомобіля 3 288.
Увіткніть викрутку в кришку, як
показано на рисунку, і відкиньте
перфоровану частину кришки.
Опустіть вушка для кріплення за
допомогою викрутки.
Модель із кузовом "універсал"Передні й задні вушка для
кріплення знаходяться на бічних
стінках. Щоб скористатися
вушками для кріплення, їх слід підняти, а коли вони не потрібні -
опустити.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ● адаптери
● сітчасті кишені
● гачки
● розподільна коробка
● набір пасків
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.

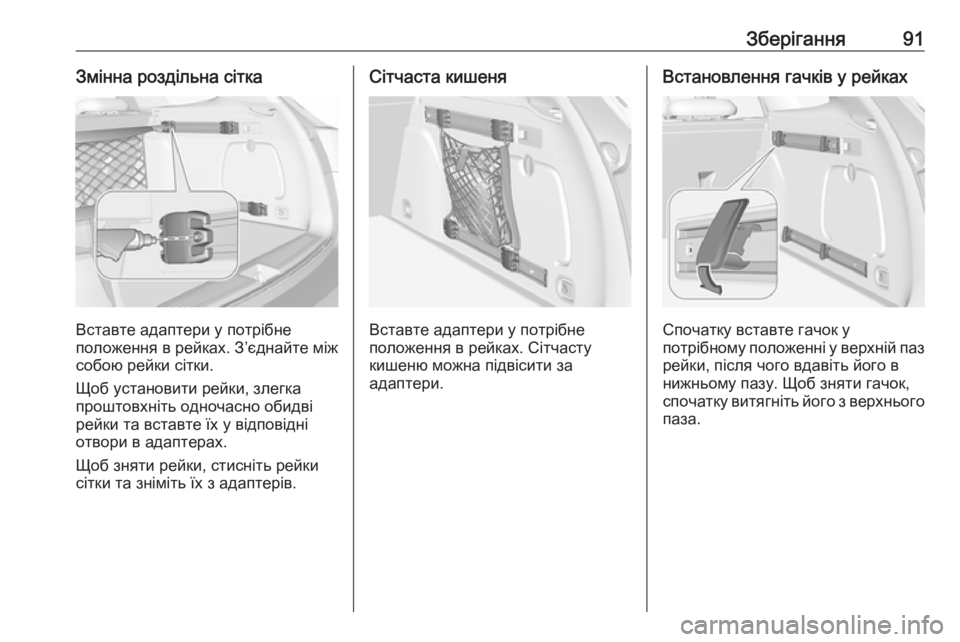

Зберігання91Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.

92ЗберіганняРозподільна коробка
Вставте два гачки у верхню рейку.
Вставте верхні монтажні
кронштейни коробки зверху в
гачки.
Або можна встановити обидва гачки у нижню рейку. Вставте нижні
кронштейни коробки зверху в нижні гачки.
Набір пасків
Вставте адаптери системи пасків в
рейку. Переконайтеся, що пасок не перекручений.
Система пасків має два механізми зчеплення для відкриття.
Пасок можна затягнути.
Сітка безпеки
Сітка безпеки постачається в
комплекті з моделлю з кузовом
"універсал". Сітку можна
встановлювати позаду задніх
сидінь або ж позаду передніх, якщо спинки задніх сидінь складені.

Зберігання93Не можна перевозити пасажирів засіткою безпеки.
Встановлення
Позаду задніх сидінь
● У рамі даху над задніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього притисніть
рейку з іншого боку й підвісьте
її та закріпіть.
● Зачепіть гачки на ременях сітки
безпеки за петлі, які
знаходяться під кришкою
підлоги позаду задніх сидінь.
Щоб дістатися до петель,
відкрийте перфоровані
частини з обох боків кришки
підлоги за допомогою викрутки
й підніміть петлі. Зачепіть гачки за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Спинки задніх сидінь повинні бути піднятими.
Позаду передніх сидінь
● У рамі даху над переднімисидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.

94Зберігання
●Зачепіть гачки на ременях сітки
безпеки за петлі, які
знаходяться на підлозі
попереду задніх сидінь. Щоб
дістатися до петель, натисніть
на перфоровані частини
кришки підлоги з обох боків.
Зачепіть гачки за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Опустіть підголівники та складіть спинки задніх сидінь
3 80.
Усунення
Щоб звільнити ремені, потягніть з
обох боків язички натягувачів.
Витягніть гачки з отворів.
Витягніть стрижні сітки безпеки з
кріплень в рамі даху.
Згорніть сітку та зафіксуйте її за допомогою ременя.
Зберігання Згорнуту сітку безпеки можна
зберігати під задньою кришкою підлоги 3 88.
Знак аварійної зупинки
5-дверний хетчбек
Зберігайте знак аварійної зупинки в
заглибленні під дверима багажного
відділення.
