2017.5 OPEL ADAM Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine183NrAhel18Mootori juhtplokk19Kütusepump20–21Süütepool22–23Sissepritsesüsteem24Pesurisüsteem25Valgustussüsteem26Mootori juhtplokk27–28Mootori juhtplokk29Mootori juhtplokk30–31Vasak esilatern32Parem esilatern33Mootori juhtplokk34Helisignaal35Sidur36–NrAhel1ABS pump2Eesmine klaasipuhastaja3Ventilaator4Näidikuplokk5Jahutusventilaator6–7Elektriline vaakumpump8Jahutusventilaator9Jahutusventilaator10
––11Käiviti
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

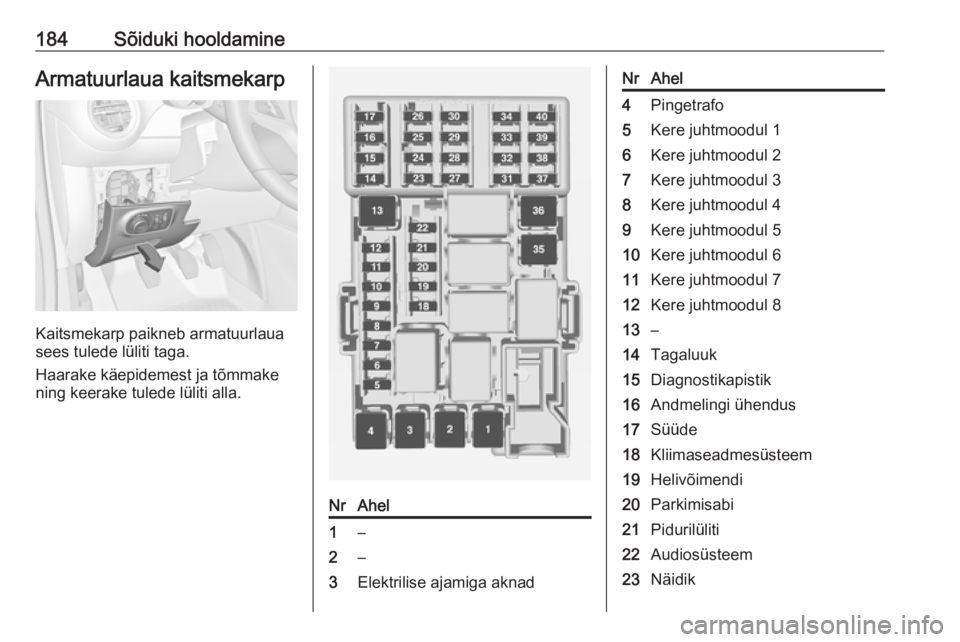

184Sõiduki hooldamineArmatuurlaua kaitsmekarp
Kaitsmekarp paikneb armatuurlaua
sees tulede lüliti taga.
Haarake käepidemest ja tõmmake ning keerake tulede lüliti alla.
NrAhel1–2–3Elektrilise ajamiga aknadNrAhel4Pingetrafo5Kere juhtmoodul 16Kere juhtmoodul 27Kere juhtmoodul 38Kere juhtmoodul 49Kere juhtmoodul 510Kere juhtmoodul 611Kere juhtmoodul 712Kere juhtmoodul 813–14Tagaluuk15Diagnostikapistik16Andmelingi ühendus17Süüde18Kliimaseadmesüsteem19Helivõimendi20Parkimisabi21Pidurilüliti22Audiosüsteem23Näidik

Sõiduki hooldamine185NrAhel24–25Onstar26Näidikuplokk27Istmesoojendus, juhil28–29–30Näidikuplokk31Helisignaal32Istmesoojendus, kaassõitjal33Soojendusega rool34–35–36–37Tagumine klaasipuhasti38Sigaretisüütel39–40–Sõiduki tööriistadTööriistad
Rehviparanduskomplektiga
sõidukid
Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
pakiruumis tööriistakastis
põrandakatte all. Hoiukarbiga
versioonidel eemaldage esmalt karp
3 65.
Tagakandurisüsteemi või
vedelgaasimootoriga versioonidel
asuvad tööriistad koos puksiiraasa ja
rehviparanduskomplektiga pakiruumi
vasaku külgseina külge rihmaga
kinnitatud kotis.

186Sõiduki hooldamine
Versioonidel, millel on hoiukarp koos
kotis asuvate tööriistadega, asuvad
puksiiraas ja rehviparanduskomplekt
karbi sektsioonis pakiruumis 3 65.
Basskõlariga kastiga versioonil
asuvad tööriistad ja puksiiraas
põrandakatte all kastis koos
rehviparanduskomplekti ja
ohukolmnurgaga. Ligipääsuks
eemaldage kõigepealt põrandakate:
voltige tagumine osa ette ja tõmmake kate taha välja 3 66.
Varurattaga sõidukid
Tungraud, rattavõti, tööriistad ja kaks
rihma vigastatud rehvi kinnitamiseks
on tööriistakastis pakiruumi
põrandakatte all 3 66.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Soovitame esirattaid tagaratastega
mitte vahetada, sest see võib
mõjutada sõiduki stabiilsust.
Kasutage taga alati rehve, mis on
vähem kulunud.
Talverehvid Talverehvid parandavad
temperatuuril alla 7 °C sõiduohutust ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 226.

Sõiduki hooldamine187Rehvimõõt 185/60 R 15 sobib ainult
talverehvidele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Rehvide tähised
Nt 195/55 R 16 95 H195:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)16:ratta läbimõõt tollides95:koormusindeks, nt 95 =
690 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 222.
Suundrehvid Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast.
See kehtib ka rehvirõhu jälgimise
süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 226.
Parempoolse esiukse raamil on
rehvirõhkude silt, kus on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise otstarvet.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.

188Sõiduki hooldamineRehvirõhu tabelites on näidatud kõik
rehvikombinatsioonid 3 226.
Tuvastage vastav rehv.
Teavet sõidukile sobivate rehvide
kohta vt sõidukiga kaasas olevast
EMÜ vastavusdeklaratsioonist või
muudest riiklikest
registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada. Pärast rehvirõhu
reguleerimist lülitage süüde sisse ja
valige juhi infokeskuse (DIC) kuvalt
Rehvikoormus sobiv seade 3 90.
Sõltuvus temperatuurist Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.
Rehvirõhu jälgimise
süsteem
Rehvirõhu jälgimissüsteem kontrollib
kõigi nelja rehvi rõhku kord minutis,
kui sõiduki kiirus ületab teatud piiri.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse menüüs Vehicle
Information Menu (Sõiduki
infomenüü) .

Sõiduki hooldamine189Menüüsid on võimalik valida
suunatulede lülitushooval olevate
nuppude vajutamisega.
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) X .
Rehvirõhu jälgimissüsteemi
valimiseks keerata seaderatast.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi vilkuva kujutisega.
Süsteem arvestab hoiatuste puhul
rehvi temperatuuri.
Sõltuvus temperatuurist 3 187.Avastatud madalat rehvirõhku näitab
märgutuli w 3 88.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 226.
Kui w vilgub 60–90 sekundit ja jääb
seejärel põlema, on süsteemis rike. Pöörduda hooldustöökotta.
Pärast täitmist võib olla vajalik veidi
sõita, et juhi infokeskuses rehvirõhu
väärtuseid värskendada. Selleks
ajaks võib w jääda põlema.

190Sõiduki hooldamineKui w süttib madalamatel
temperatuuridel ja kustub pärast
mõningast sõitmist, võib see olla
madala rehvirõhu indikatsiooniks.
Kontrollida rehvirõhku.
Teated sõiduki kohta 3 97.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Varuratas või ajutine varuratas ei ole
rõhuanduritega varustatud.
Rehvirõhu jälgimissüsteem nende
ratastega ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rehvil jääb süsteem
tööle.
Kaubanduses saadaolevate vedelate rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.
Kui sõiduki lähedal kasutatakse sama
sagedusega elektroonikaseadmeid,
siis võib rehvirõhu jälgimissüsteemi
töö olla häiritud.Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Sissekeeratava
anduri puhul asendage ventiili
südamik ja rõngastihend.
Fiksaatoriga anduri puhul asendage
terve ventiili vars.
Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 226, ja
valige sobiv seade menüüst Tyre
Load (Rehvi koormus) juhi
infokeskuses, Vehicle Information
Menu (Sõiduki infomenüü) 3 90.
Seda väärtust kasutatakse rehvirõhu
hoiatuste aktiveerimisel.
Menüü Tyre Load (Rehvi koormus)
kuvatakse ainult juhul, kui sõiduk on
liikumatu ja seisupidur on
rakendatud. Automaatkäigukastiga
sõidukitel peab olema käigukang
asendis P.
Valige:
● Light (Kerge) mugavaks rõhuks
kuni 3 inimesega.
● Eco Eco-rõhuks kuni
3 inimesega.
● Max täiskoormusel.
Rehvirõhuanduri sidumisprotsess
Igal TPMS-i anduril on ainulaadne
identifitseerimiskood.
Identifitseerimiskood tuleb siduda
uue rehvi/ratta asendiga pärast
rehvide rotatsiooni või ratta
vahetamist ja juhul, kui asendati üks
või mitu TPMS-andurit. TPMS-i
