2017.25 OPEL ZAFIRA C Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος255Προβολείς LEDΟι προβολείς για τη μεσαία και τη
μεγάλη σκάλα, τα φώτα στάθμευσης,
τα φώτα πορείας ημέρας και τα φλας
έχουν σχεδιαστεί ως LED και δεν
μπορούν να αντικατασταθούν.
Αν τα φώτα καούν, πρέπει να αντικα‐
τασταθούν σε συνεργείο.
Προβολείς ομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Αφαιρέστε τις εξωτερικές βίδες του
καλύμματος, όπως φαίνεται στην
εικόνα.
2. Αποσυνδέστε το κάλυμμα.
Περιστρέψτε το ντουί του
λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος του κατόπτρου.
3. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας
τη γλωττίδα συγκράτησης.
4. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα μαζί με τον
λαμπτήρα και συνδέστε το στη
φίσα.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κέλυφος του κατόπτρου, στρίψτε το δεξιά και κουμπώστε
το.
6. Στερεώστε το κάλυμμα με τις βίδες.
Πίσω φώτα
1. Αποσπάστε το κάλυμμα της βίδας.

256Φροντίδα οχήματος
2.Αφαιρέστε τις βίδες που επισημαί‐
νονται με τα βέλη.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από τους πείρους
συγκράτησης και αφαιρέστε το.
4. Αποσπάστε τη φίσα από το φωτι‐ στικό σώμα.
5. Αφαιρέστε και αντικαταστήστε τολαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
Φλας ( 1)
Πίσω φώτα ( 2)
Φως φρένων ( 3)
Πίσω φώτα και δίοδος
φωτοεκπομπής (LED) για πίσω
φώτα και φώτα φρένων
Μόνο το φως του φλας ( 1) μπορεί
να αντικατασταθεί.
Αφαιρέστε και αντικαταστήστε το λαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
6. Συνδέστε τη φίσα στο φωτιστικό σώμα.
7. Τοποθετήστε το φωτιστικό σώμα στους πείρους συγκράτησης και
στερεώστε το φωτιστικό σώμα με
τις βίδες.
8. Κουμπώστε το κάλυμμα της βίδας.

Φροντίδα οχήματος257Φώτα όπισθεν (4) στην πόρτα
χώρου αποσκευών
1. Ανοίξτε την πόρτα χώρου αποσκευών και αφαιρέστε το
κάλυμμα.
2. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
3. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
4. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
6. Τοποθετήστε το κάλυμμα.
Πίσω φως ομίχλης Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε τοαπό το κάτοπτρο.

258Φροντίδα οχήματος2. Αφαιρέστε το λαμπτήρα από τοντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
στο κάτοπτρο, περιστρέψτε δεξιό‐
στροφα και σταθεροποιήστε.
Έλεγχος λαμπτήρων
Ανοίξτε το διακόπτη ανάφλεξης,
ανάψτε/σβήστε και ελέγξτε όλα τα
φώτα.Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αριστερή του πλευρά και αφαιρέ‐
στε τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.

Φροντίδα οχήματος2593. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια. Αφαιρέστε το
κάλυμμα.
2. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
3. Αντικαταστήστε το λαμπτήρα και εισαγάγετέ τον στο ντουί.
4. Ωθήστε το κάλυμμα στο περί‐ βλημα.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.

260Φροντίδα οχήματοςΗλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιαςασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα
● Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο
αποσκευών ή, στα δεξιοτίμονα οχήματα, πίσω από το ντουλα‐
πάκι συνοδηγού
● Πίσω από ένα κάλυμμα, στην αριστερή πλευρά του χώρου των
αποσκευών
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Υπάρχουν διαφορετικά είδη ασφα‐
λειών στο όχημα.
Ανάλογα με τον τύπο της ασφάλειας,
μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα.
Μην τοποθετήσετε την καινούργια
ασφάλεια εάν πρώτα δεν αποκατα‐
σταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

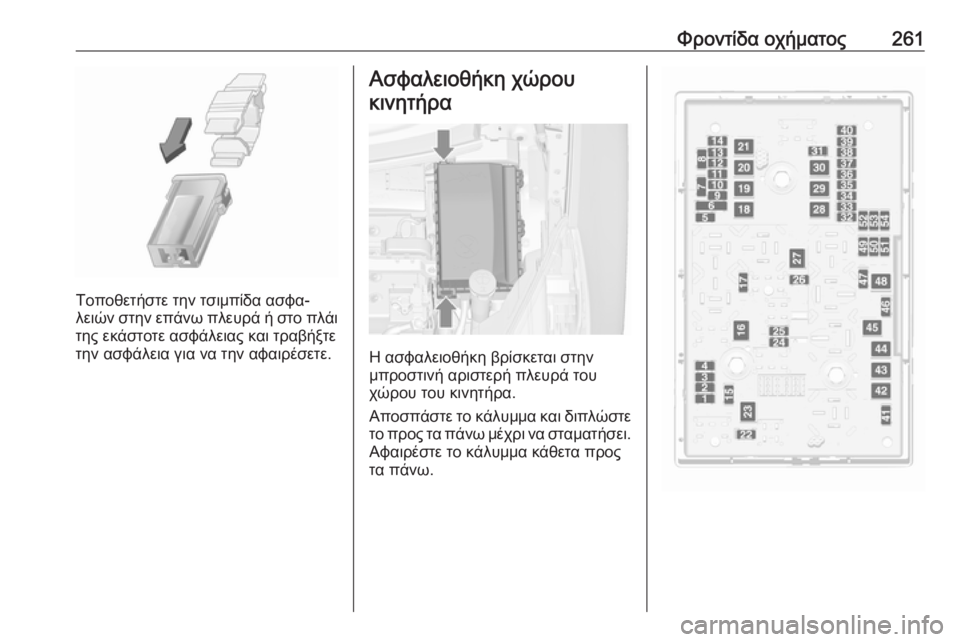

Φροντίδα οχήματος261
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσπάστε το κάλυμμα και διπλώστε
το προς τα πάνω μέχρι να σταματήσει.
Αφαιρέστε το κάλυμμα κάθετα προς
τα πάνω.

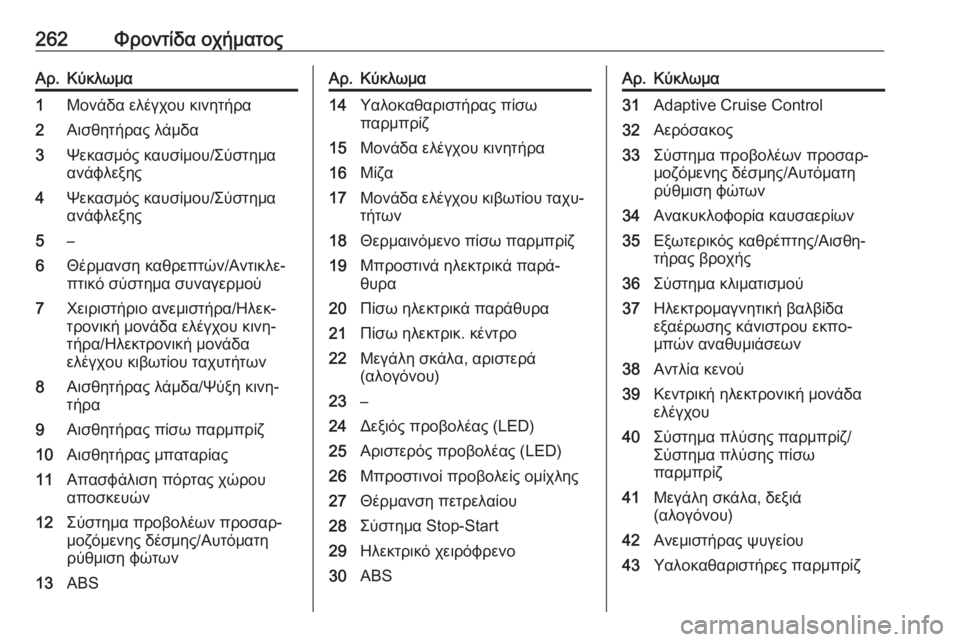

262Φροντίδα οχήματοςΑρ.Κύκλωμα1Μονάδα ελέγχου κινητήρα2Αισθητήρας λάμδα3Ψεκασμός καυσίμου/Σύστημα
ανάφλεξης4Ψεκασμός καυσίμου/Σύστημα
ανάφλεξης5–6Θέρμανση καθρεπτών/Αντικλε‐
πτικό σύστημα συναγερμού7Χειριστήριο ανεμιστήρα/Ηλεκ‐
τρονική μονάδα ελέγχου κινη‐
τήρα/Ηλεκτρονική μονάδα
ελέγχου κιβωτίου ταχυτήτων8Αισθητήρας λάμδα/Ψύξη κινη‐
τήρα9Αισθητήρας πίσω παρμπρίζ10Αισθητήρας μπαταρίας11Απασφάλιση πόρτας χώρου
αποσκευών12Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης/Αυτόματη
ρύθμιση φώτων13ABSΑρ.Κύκλωμα14Υαλοκαθαριστήρας πίσω
παρμπρίζ15Μονάδα ελέγχου κινητήρα16Μίζα17Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων18Θερμαινόμενο πίσω παρμπρίζ19Μπροστινά ηλεκτρικά παρά‐
θυρα20Πίσω ηλεκτρικά παράθυρα21Πίσω ηλεκτρικ. κέντρο22Μεγάλη σκάλα, αριστερά
(αλογόνου)23–24Δεξιός προβολέας (LED)25Αριστερός προβολέας (LED)26Μπροστινοί προβολείς ομίχλης27Θέρμανση πετρελαίου28Σύστημα Stop-Start29Ηλεκτρικό χειρόφρενο30ABSΑρ.Κύκλωμα31Adaptive Cruise Control32Αερόσακος33Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης/Αυτόματη
ρύθμιση φώτων34Ανακυκλοφορία καυσαερίων35Εξωτερικός καθρέπτης/Αισθη‐
τήρας βροχής36Σύστημα κλιματισμού37Ηλεκτρομαγνητική βαλβίδα
εξαέρωσης κάνιστρου εκπο‐
μπών αναθυμιάσεων38Αντλία κενού39Κεντρική ηλεκτρονική μονάδα
ελέγχου40Σύστημα πλύσης παρμπρίζ/
Σύστημα πλύσης πίσω
παρμπρίζ41Μεγάλη σκάλα, δεξιά
(αλογόνου)42Ανεμιστήρας ψυγείου43Υαλοκαθαριστήρες παρμπρίζ
