2016 YAMAHA YZF-R6 USB

Regelmäßi ge Wartun g und Einstellun g
6-31
6
GAU23115
Gasdreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU44276

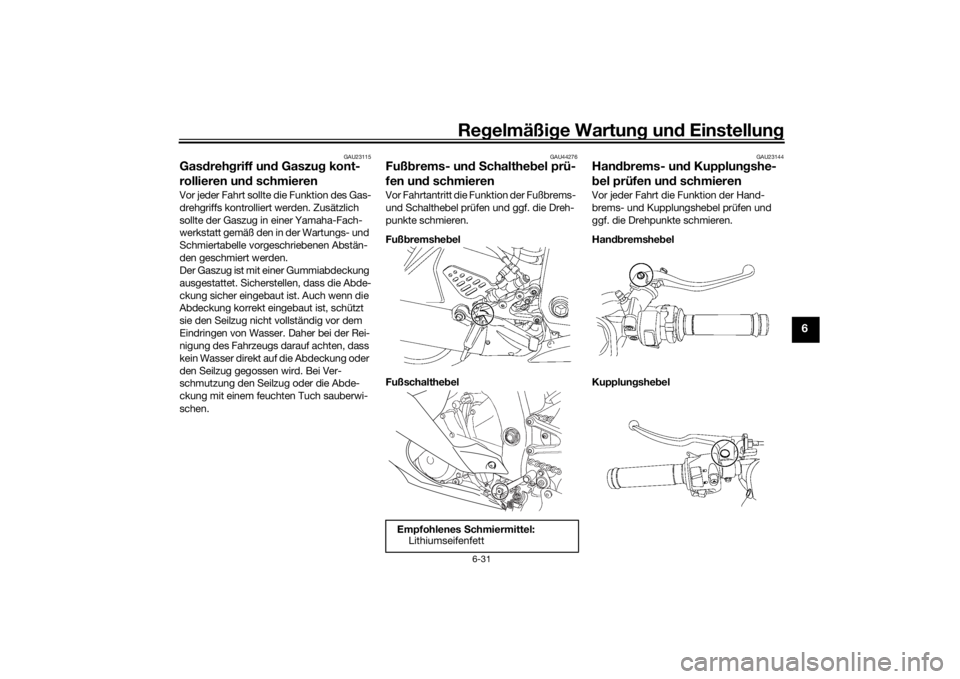

Fuß brems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU23144
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremsheb el
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2CXG2G0.book Page 31 Monday, June 22, 2015 9:05 AM

Regelmäßi ge Wartun g un d Einstellun g
6-40
6
GAU24314
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen. 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer

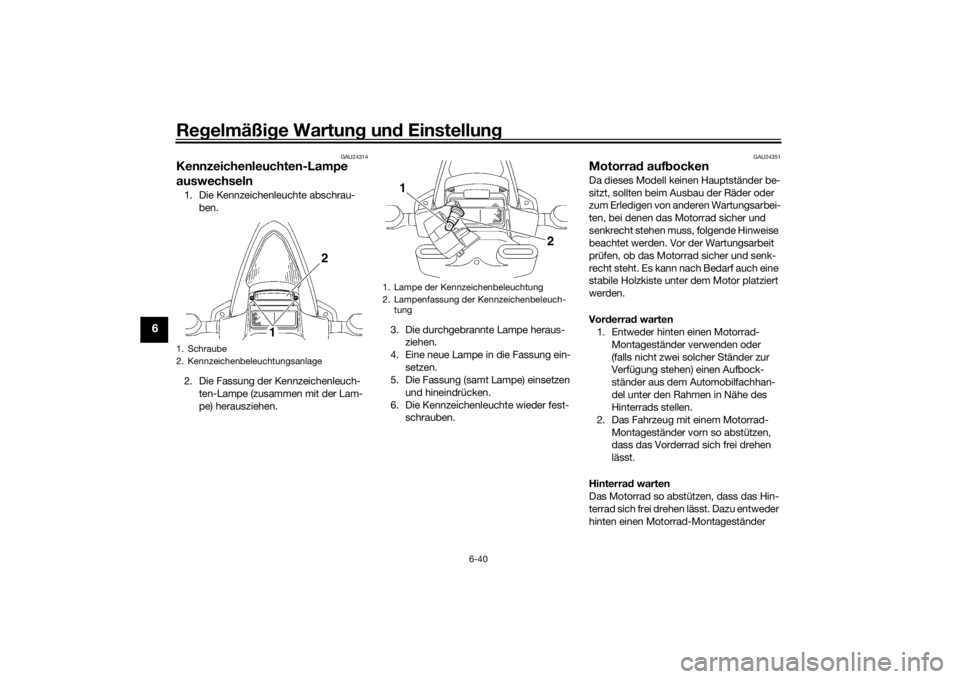

1. Schraube
2. Kennzeichenbeleuchtungsanlage
1
2
1. Lampe der Kennzeichenbeleuchtung
2. Lampenfassung der Kennzeichenbeleuch- tung
1
2
U2CXG2G0.book Page 40 Monday, June 22, 2015 9:05 AM

Pflege und La gerung d es Motorra ds
7-3
7
Schwamm, das/der mit neutralem Reini-
gungsmittel angefeuchtet ist reinigen und
danach gründlich mit Wasser abspülen. Für
die weitere Reinigung Yamaha Wind-
schutzscheibenreiniger oder einen anderen
qualitativ hochwertigen Reiniger verwen-
den. Einige Plastikreinigungsmittel könnten
auf der Windschutzscheibe Kratzer hinter-
lassen. Vor dem ersten Einsatz solcher Rei-
nigungsmittel an einer nicht im Blickfeld lie-
genden Stelle testen, ob er Scheuerspuren
hinterlässt.
Titan-Schalldämpfer reinigenDieses Modell besitzt einen Titan-Schall-
dämpfer, der folgende Spezialpflege erfor-
dert.
 Verwenden Sie zur Reinigung des Ti-
tan-Schalldämpfers nur einen wei-
chen, sauberen Lappen oder
Schwamm mit einem milden Reini-
gungsmittel und Wasser. Falls der
Auspuff jedoch mit einem milden Rei-
nigungsmittel nicht gründlich genug
gereinigt werden kann, dürfen auch
alkalische Reinigungsmittel und eine
weiche Bürste benutzt werden. 
Verwenden Sie niemals Scheuermittel
oder andere Spezialreiniger, um den
Titan-Schalldämpfer zu reinigen, da
sie das Finish der äußeren Oberfläche
des Schalldämpfers entfernen.
 Selbst kleinste Mengen von Öl, z.B.
von einem verölten Lappen oder ölige
Fingerabdrücke, hinterlassen Flecken
auf dem Titan-Schalldämpfer, können
aber mit einem milden Reinigungsmit-
tel entfernt werden.
 Bitte beachten Sie, dass die tempera-
turbedingte Verfärbung des Auspuff-
rohrs, das in den Titan-Schalldämpfer
mündet, normal ist und nicht behoben
werden kann.
Nach der Reini gun g
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen eine Chrompolitur.
4. Alle Metalloberflächen müssen mit ei- nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind. 5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen.
8. Das Motorrad vollständig trocknen lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreini gung en auf d en Bremsen o der
Reifen kann zu Kontrollverlust führen.  Sicherstellen, dass sich we der Öl
noch Wachs auf den Bremsen o der
Reifen befin det.
 Gegeb enenfalls Bremsschei ben
un d - belä ge mit Aceton o der einem
hand elsüblichen Bremsenreini ger
säu bern; Reifen mit warmem Was-
ser un d einem mil den Reini gun gs-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwin dig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorra ds in d en Kurven
testen.
U2CXG2G0.book Page 3 Monday, June 22, 2015 9:05 AM

Pflege und La gerung d es Motorra ds
7-5
7
sicherstellen, dass die Zün dker-
zenelektrod en geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-34.
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
U2CXG2G0.book Page 5 Monday, June 22, 2015 9:05 AM

Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2040 mm (80.3 in)
Gesamtbreite:
705 mm (27.8 in)
Gesamthöhe: 1095 mm (43.1 in)
Sitzhöhe: 850 mm (33.5 in)
Radstand:
1375 mm (54.1 in)
Bodenfreiheit: 130 mm (5.12 in)
Mindest-Wendekreis: 3.6 m (11.81 ft)Gewicht:Gewicht (fahrfertig):189 kg (417 lb)Motor:Verbrennungstakt:
4-Takt-
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 4-Zylinder
Hubraum: 599 cm3
Bohrung × Hub:
67.0 × 42.5 mm (2.64 × 1.67 in) Verdichtungsverhältnis:
13.1 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge: Ölwechsel:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
2.30 L (2.43 US qt, 2.02 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 17 L (4.5 US gal, 3.7 Imp.gal) Davon Reserve:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:13S1 00Zün dkerze(n):Hersteller/Modell:
NGK/CR10EK
Zündkerzen-Elektrodenabstand: 0.6–0.7 mm (0.024–0.028 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
2.073 (85/41)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.813 (45/16)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.583 (31/12)
2. Gang: 2.000 (32/16)
3. Gang: 1.667 (30/18)
4. Gang:
1.444 (26/18)
5. Gang: 1.286 (27/21)
U2CXG2G0.book Page 1 Monday, June 22, 2015 9:05 AM

10-1
10
IndexAAbblendschalter .................................... 3-14
Abstellen ................................................. 7-4
Antriebsketten-Durchhang.................... 6-28
Antriebskette, säubern und
schmieren ........................................... 6-30
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-7BBatterie ................................................. 6-34
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-39
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-30
Bremsflüssigkeitsstand, prüfen ............ 6-26
Bremsflüssigkeit, wechseln .................. 6-28
Bremslicht/Rücklicht............................. 6-39
Bremslichtschalter ................................ 6-25EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-28FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-25
Fehlersuchdiagramme .......................... 6-46
Fehlersuche .......................................... 6-45
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel ..................................... 3-17
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-31
Fußschalthebel ..................................... 3-16
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-31HHandbremshebel .................................. 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-31
Helmhalte-Drahtseil .............................. 3-21
Hinterrad............................................... 6-43
Hupenschalter ...................................... 3-14IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-20
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-40
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff............................................... 3-18
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-19
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-17
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-5
Kupplungshebel ................................... 3-15
Kupplungshebel-Spiel, einstellen ......... 6-24LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-21
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-14
Lenkung, prüfen ................................... 6-33
Lichthupenschalter ............................... 3-14
Luftfiltereinsatz ..................................... 6-20
MModellcode-Plakette ...............................9-1
Motor anlassen .......................................5-1
Motoröl und Ölfilterpatrone...................6-14
Motorrad aufbocken .............................6-40
Motor-Seriennummer..............................9-1
Motorstoppschalter...............................3-15
Motorstörungs-Warnleuchte ...................3-7
Multifunktionsmesser-Einheit..................3-8OÖlstand-Warnleuchte ..............................3-4PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-24
Radlager, prüfen ...................................6-34
Reifen ....................................................6-22
Reserve-Warnleuchte .............................3-4
Rückspiegel ..........................................3-22SSchalten ..................................................5-2
Schaltzeitpunkt-Anzeigeleuchte .............3-7
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................6-26
Scheinwerferlampe, auswechseln ........6-37
Schwingen-Drehpunkte, schmieren......6-32
Seitenständer ........................................3-28
Seitenständer, prüfen und schmieren ...6-32
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-35
Sitzbank ................................................3-20
Spanngurt-Halterungen ........................3-27
Spiel des Gasdrehgriffs, prüfen ............6-21
U2CXG2G0.book Page 1 Monday, June 22, 2015 9:05 AM
