2016 YAMAHA YZF-R1 ECO mode

Commandes et instruments
4-15
1
2
345
6
7
8
9
10
11
12
FAU67631
Écran MENUL’écran MENU contient les modules de ré-
glage suivants. Sélectionner un module au-
quel il convient d’apporter les modifications
de réglage associées. Bien qu’il soit pos-
sible de modifier ou de remettre à zéro cer-
tains réglages via l’écran principal, l’écran
MENU permet d’accéder à l’ensemble des
réglages des affic hages et des com-
mandes. Utilisation et accès à l’écran MENU
Le commutateur à molette permet d’exécu-
ter des opérations courantes telles que l’ac-
cès, la sélection et la navigation dans
l’écran MENU et ses modules.
Appui long
- maintenir longuement le com-
mutateur à molette pendant une seconde
pour accéder à l’écran MENU ou le quitter.
Sélection - tourner le commutateur à mo-
lette vers le haut ou vers le bas pour mettre
en surbrillance l’élément de réglage ou le
module souhaité, puis appuyer brièvement
dessus (appuyer brièvement sur le commu-
tateur à molette vers l’intérieur) pour confir-
mer la sélection.
Symbole triangle - certains écrans de ré-
glage comportent un symbole triangle dirigé
vers le haut. Sélectionner le symbole
triangle pour quitter cet écran et revenir à
l’écran précédent (ou appuyer longuement
sur le commutateur à molette pour quitter
définitivement l’écran MENU).
N.B.En cas de détection de mouvement du vé-
hicule, l’écran MENU se fermera automati-quement et l’écran principal s’affichera.
“Display Mode (Mode d’affichage)”
Il existe deux modes d’affichage d’écran
principal : STREET MODE (Mode Route) et
Affichage Description
Display Mode (Mode
d’affichage) Permet d’alterner
l’affichage de l’écran
principal entre le mode
Route et le mode Circuit.
YRC Setting
(Réglage YRC) Permet d’ajuster les
réglages YRC (tous les
modèles) et les réglages
ERS (YZF-R1M).
Lap Time
(Temps de passage) Permet d’afficher les
temps de passage et de
les remettre à zéro.
Logging
(Enregistrement) Permet d’activer/de
désactiver la fonction
d’enregistrement des
informations sur le
véhicule (modèles équipés
du boîtier de
communication (CCU)).
Maintenance Permet d’afficher les trois
intervalles de maintenance
et de les remettre à zéro.
Unit Permet de définir les
unités de consommation
de carburant et de
distance.
Wallpaper
(Fond d’écran) Permet de définir les
couleurs d’arrière-plan.
Shift Indicator (Témoin de
changement de vitesse) Permet d’allumer/
d’éteindre le témoin de
changement de vitesse et
d’ajuster les réglages du
compte-tours.
Display Setting (Réglage
d’affichage) Permet de régler les
éléments de la fenêtre de
l’écran multifonction.
Luminosité Permet de régler la
luminosité de l’écran.
Montre Permet de régler la
montre.
All Reset Permet de rétablir les
réglages d’usine par
défaut.
2CR-9-F1.book 15 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-18
1
2
34
5
6
7
8
9
10
11
12
disponible. Si le système d’assistance au
départ a été activé (prêt à être utilisé via le
contacteur de mode), le témoin LCS s’af-
fiche en blanc.N.B.LCS fonctionne conjointement avec le sys-
tème LIF. Le système LCS ne peut pas êtreutilisé si LIF est désactivé.
QSS
Le système QSS peut être réglé sur 1, 2 ou
OFF. Le niveau de réglage 1 procure les
rapports les plus rapides, alors que le ni-
veau de réglage 2 procure des rapports lé-
gèrement plus souples. Le réglage OFF
désactive complètement le système et le le-
vier d’embrayage doit alors être utilisé pour
changer de rapports.N.B.L’activation ou la désactivation du système
QSS n’affecte aucun autre système et le
système QSS n’est pas affecté par les ré-glages de tout autre système.
LIF
Le système LIF peut être réglé sur 1, 2, 3 ou
OFF. Le niveau de réglage 3 réduit encore
plus le soulèvement de la roue et le niveau
de réglage 1 procure le degré le plus faible d’intervention du système. OFF permet
d’éteindre le système LIF, et LCS sera dé-
sactivé pour le mode YRC sélectionné.
Pour personnaliser un mode YRC ou régler
un élément YRC1. Dans l’écran MENU, sélectionner
“YRC Setting” (Réglage YRC). 2. L’écran “YRC Setting” (Réglage YRC)
s’affiche et la zone du mode YRC
“YRC” est mise en surbrillance. Ap-
puyer brièvement sur le commutateur
à molette pour entrer dans la zone,
puis sélectionner le mode YRC (A, B,
C, D) à régler.
3. Sélectionner l’élément YRC à régler, tel que PWR, TCS, SCS, LCS, QSS,
LIF ou ERS (YZF-R1M).1. Intervention du système
2. Décollage de la roue
1 3
2
1
LIF
2
1. Repère en triangle
2. Case du mode YRC
3. Elément YRC
4. Mode ERS (YZF-R1M)
5. Vers le menu ERS (YZF-R1M)
D C B
A1
2
3
41
2
3
41
2
1
2
33
5
OFF
1
2OFF
OFF
1
2OFF
A -
1
A -
2
M -
1
M -
2
A
-
3
YRC
PWRTCS SCS LCS QSS LIF ESC
YRC
PWRTCS SCS LCS QSS LIFERS
12:
00
YRC Setting
km/h
1345
2
2CR-9-F1.book 18 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-19
1
2
345
6
7
8
9
10
11
12
N.B.
Lorsqu’un élément YRC est sélection-
né, le niveau de réglage actuel est in-
diqué par un carré aux bordures
bleues et le niveau préréglé en usine
apparaît dans une zone grise.

Les niveaux préréglés en usine varienten fonction du mode YRC sélectionné.
4. Pour personnaliser d’autres modes YRC ou régler des éléments YRC indi-
viduels, répéter les opérations à partir
de l’étape 2. Une fois terminé, sélec-
tionner le symbole en forme de triangle
à l’extrême gauche pour revenir à
l’écran MENU ou, pour le modèle YZF-R1M, sélectionner “ ” pour
ajuster précisément les réglages du
mode ERS.
ERS (YZF-R1M)
Il existe trois modes de réglage automa-
tiques : A-1, A-2 et A- 3. Le mode A-3 est fixe
et ne peut pas être réglé. Les modes A-1 et
A-2 peuvent être réglés sur un décalage
compris entre -5 et +5 de leurs réglages
d’usine prédéfinis.
Il existe trois modes de réglage manuels :
M-1, M-2 et M-3. Si un mode manuel est sé-
lectionné, le boîtier de commande de sus-
pension n’ajuste pas activement la
compression de suspension ni les forces
d’amortissement de rebond. Les réglages
de suspension du mode manuel peuvent at-
teindre jusqu’à 32 niveaux.
N.B.
A-1 et M-1 sont préd éfinis pour une uti-
lisation sur piste avec des pneus lisses
de course.

A-2 et M-2 sont préd éfinis pour une uti-
lisation sur piste avec des pneus ur-
bains.

A-3 et M-3 sont prédéfinis pour une
conduite sur route avec des pneus ur-
bains.

La précontrainte du ressort est réglée
manuellement. (Voir pages 4-41 et
4-43.)
Ajustement des réglages du mode ERS
1. Sélectionner le symbole “ ” situé à droite du mode ERS.
2. L’affichage est remplacé par l’écran de réglage de la suspension avant et ar-
rière et la case de sélection du mode
ERS “SETTING” (Réglage) est mise
en surbrillance. A ppuyer brièvement
sur le commutateur à molette pour en-
trer dans la zone et sélectionner le
mode ERS (A-1, A-2, M-1, M-2, M-3) à
régler.
1. Elément YRC
2. Réglage actuel du niveau
3. Mode YRC
4. Niveau de préréglage d’usine
D C B
A 1
2
3
41
2
3
41
2
1
2
33
5
OFF
1
2OFF
OFF
1
2OFF
A -
1
A -
2
M -
1
M -
2
A
-
3
YRC
PWRTCS SCS LCS QSS LIF ESC
YRC
PWRTCS SCS LCS QSS LIFERS
12:
00
YRC Setting
km/h
1
3 4
2
1. Vers menu ERS
D C B A
1
2
3
41
2
3
41
2
1
2
33
5
OFF
1
2OFF
OFF
1
2OFF
A -
1
A -
2
M -
1
M -
2
A
-
3
YRC
PWRTCS SCS LCS QSS LIF
YRC
PWRTCS SCS LCS QSS LIF
12 :
00
YRC Setting
km/h
ERS
1
2CR-9-F1.book 19 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-23
1
2
345
6
7
8
9
10
11
12
N.B.Il est impossible de modifier les noms deséléments de maintenance.
“Unit”
Ce module permet de définir les unités de
consommation de carburant et, sur certains
marchés, les valeurs du compteur de vi-
tesse peuvent s’afficher en milles ou en ki-
lomètres.
Si les kilomètres sont utilisés, les unités de
consommation de carburant peuvent s’affi-
cher en km/L ou L/100km. Si les milles sont
utilisés, MPG est disponible.
Réglage des unités de distance ou deconsommation de carburant1. Dans l’écran MENU, sélectionner “Unit” (Unité). 2. “km or mile” (km ou mille) et “km/L or L/
100km” (km/L ou L/100km) s’affichent.
N.B.Pour les marchés proposant des modèles
basés sur les kilomètres, seul “km/L or L/100km” (km/L ou L/100km) s’affiche.
3. Sélectionner l’unité de distance ou de consommation à régler. 4. Sélectionner les unités à utiliser.
5. Sélectionner le symbole triangle pour
quitter le module.
“Wallpaper (Fond d’écran)”
Ce module permet de définir individuelle-
ment les couleurs d’arrière-plan de l’affi-
chage STREET MODE (Mode Route) et
TRACK MODE (Mode Circuit) sur noir ou
sur blanc pour les réglages de jour et les ré-
INTERVAL 2 OIL
INTERVAL 1
0 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
km/h
2CR-9-F1.book 23 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-33
1
2
345
6
7
8
9
10
11
12
FAU12944
Pédale de freinLa pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU67041
Système de freinageCe modèle est équipé d’un système d’anti-
blocage des roues (ABS) intégré et d’un
système de freinage intégral (UBS) va-
riable.
Pour ce qui est des freins équipés du sys-
tème ABS, leur utilisation est la même que
pour des freins traditionnels. Si le système
ABS est activé, des vibrations peuvent se
faire ressentir au levier de frein ou à la pé-
dale de frein. Dans ce cas, continuer à utili-
ser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.

Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du
système ABS peut requérir une dis-
tance de freinage plus longue qu’unvéhicule sans système ABS.
Le bloc de commande hydraulique des sys- tèmes ABS et UBS est contrôlé par le bloc
de commande électronique (ECU) de
l’ABS. En cas de panne du système, le frei-
nage se fait de façon conventionnelle.
N.B.
Le système ABS effectue un test d’au-
todiagnostic lorsque le véhicule est dé-
marré et que sa vitesse atteint 10 km/
h (6 mi/h). Au cours de ce test, un “cli-
quetis” peut être émis par le bloc de
commande hydraulique, et une vibra-
tion peut être ressentie au niveau du
levier ou de la pédale de frein, mais
cela n’indique pas un dysfonctionne-
ment.

Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à unconcessionnaire Yamaha.
ATTENTION
FCA20100
Veiller à ne pas endommager le capteur
de roue ou son rotor ; dans le cas
contraire, l’ABS subira des dysfonction-nements.
1. Pédale de frein
1
2CR-9-F1.book 33 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-40
1
2
34
5
6
7
8
9
10
11
12
4. La connexion au réseau sans fil “Yamaha Motor Network” (Réseau
Yamaha Motor) se fait par la saisie du
numéro de série du CCU en guise de
mot de passe.
5. Remettre en place le cache de selle et le récepteur GPS, puis reposer les vis.N.B.Étant donné que tous les modèles équipés
d’un CCU utilisent un réseau sans fil portant
le même nom, ne mettre qu’un seul véhi-
cule en marche à la fois pour éviter touteconfusion.
FAU66920
Rangement de documentsUn espace de rangem ent pour documents
se trouve sous le cache C. (Voir page 7-9.)
Avant de ranger le Manuel du propriétaire
ou le certificat d’immatriculation et l’attesta-
tion d’assurance du véhicule dans cet es-
pace de rangement, il est préférable de les
placer dans un sac en plastique afin de les
protéger contre l’humid ité. Lors du lavage
du véhicule, éviter de laisser l’eau entrer
dans l’espace de rangement pour docu-
ments.ATTENTION
FCA22540
Ne pas placer d’objets sensibles à la
chaleur dans l’espace de rangement
pour documents. Cet espace peut chauf- fer lorsque le moteur tourne ou lorsque
le véhicule est exposé à la lumière di-
recte du soleil.
1. Espace de rangement pour documents
2. Cache C
1
2
2CR-9-F1.book 40 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-41
1
2
345
6
7
8
9
10
11
12
FAU47261

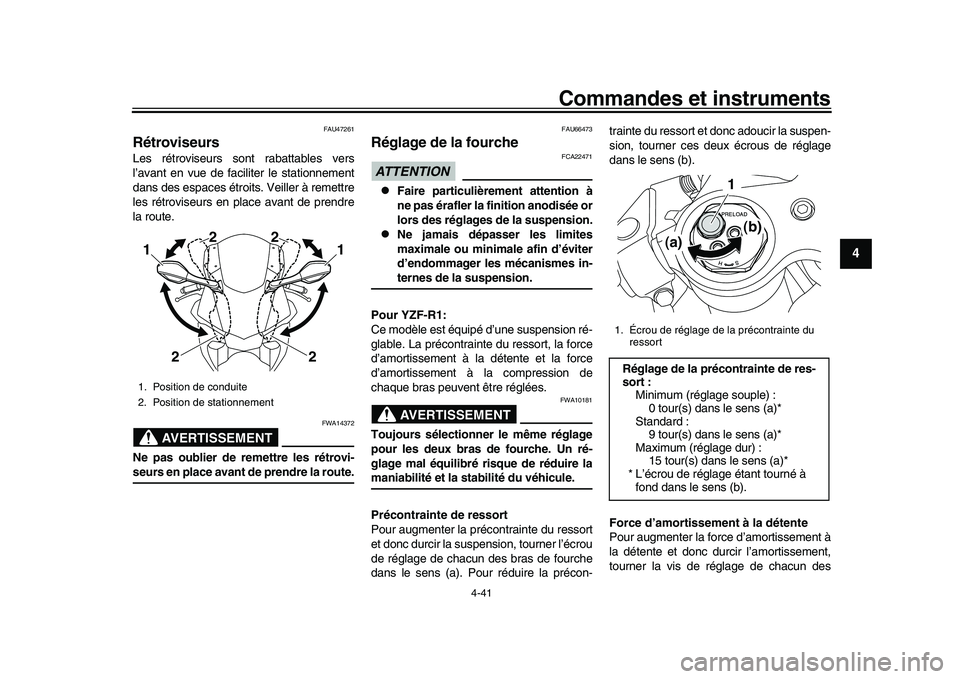

RétroviseursLes rétroviseurs sont rabattables vers
l’avant en vue de faciliter le stationnement
dans des espaces étroits. Veiller à remettre
les rétroviseurs en pl ace avant de prendre
la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de re mettre les rétrovi-seurs en place avant de prendre la route.
FAU66473
Réglage de la fourcheATTENTION
FCA22471

Faire particulièrement attention à
ne pas érafler la finition anodisée or
lors des réglages de la suspension.

Ne jamais dépasser les limites
maximale ou minimale afin d’éviter
d’endommager les mécanismes in-ternes de la suspension.
Pour YZF-R1:
Ce modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente et la force
d’amortissement à la compression de
chaque bras peuvent être réglées.AVERTISSEMENT
FWA10181
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte de ressort
Pour augmenter la précontrainte du ressort
et donc durcir la suspension, tourner l’écrou
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon- trainte du ressort et don
c adoucir la suspen-
sion, tourner ces deux écrous de réglage
dans le sens (b).
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
1. Position de conduite
2. Position de stationnement11
2 22
2
1. Écrou de réglage de la précontrainte du ressortRéglage de la précontrainte de res-
sort :Minimum (réglage souple) :0 tour(s) dans le sens (a)*
Standard :
9 tour(s) dans le sens (a)*
Maximum (réglage dur) : 15 tour(s) dans le sens (a)*
* L’écrou de réglage étant tourné à fond dans le sens (b).
1
(a) (b)
2CR-9-F1.book 41 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-42
1
2
34
5
6
7
8
9
10
11
12

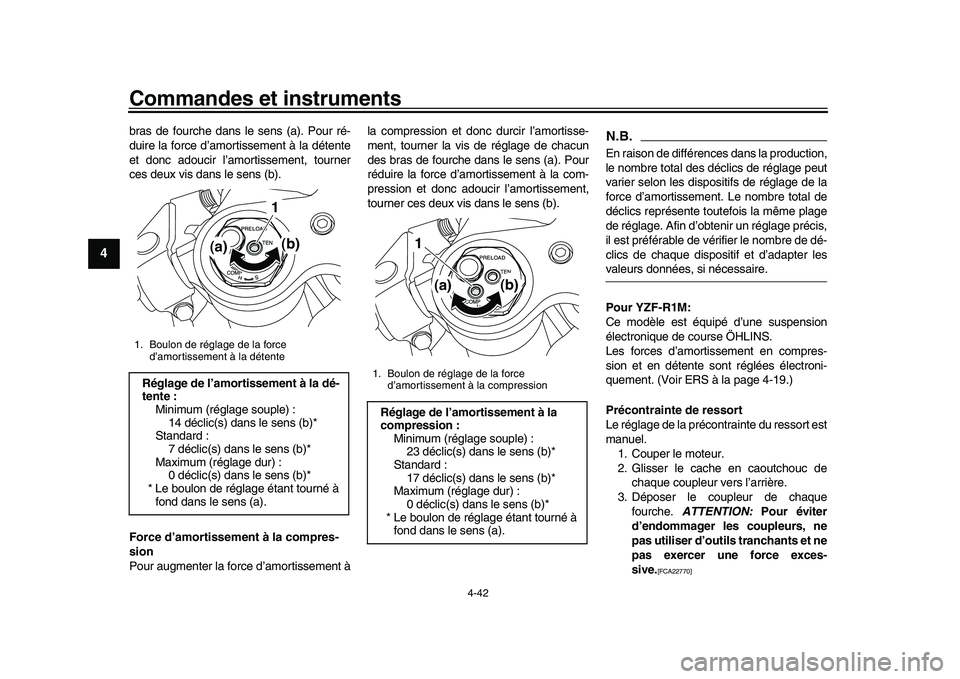

bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche d
ans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de véri fier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
Pour YZF-R1M:
Ce modèle est équipé d’une suspension
électronique de course ÖHLINS.
Les forces d’amortissement en compres-
sion et en détente sont réglées électroni-
quement. (Voir ERS à la page 4-19.)
Précontrainte de ressort
Le réglage de la précontrainte du ressort est
manuel.
1. Couper le moteur.
2. Glisser le cache en caoutchouc de chaque coupleur vers l’arrière.
3. Déposer le coupleur de chaque fourche. ATTENTION: Pour éviter
d’endommager les coupleurs, ne
pas utiliser d’outils tranchants et ne
pas exercer une force exces-
sive.
[FCA22770]
1. Boulon de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :
14 déclic(s) dans le sens (b)*
Standard : 7 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 0 déclic(s) dans le sens (b)*
* Le boulon de réglage étant tourné à
fond dans le sens (a).
1
(a) (b)
1. Boulon de réglage de la force
d’amortissement à la compressionRéglage de l’amortissement à la
compression :Minimum (réglage souple) :23 déclic(s) dans le sens (b)*
Standard :
17 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 0 déclic(s) dans le sens (b)*
* Le boulon de réglage étant tourné à fond dans le sens (a).
1
(a) (b)
2CR-9-F1.book 42 ページ ２０１５年８月２８日　金曜日　午後２時４１分
