Caractéristiques particulières
3-3
1
23
4
5
6
7
8
9
10
11
12
N.B.Il est destiné à être utilisé uniquement surun circuit.
QSS
Le système de passage rapide des rapports
permet de passer à un rapport supérieur as-
sisté électroniquement, à plein régime,
sans levier d’embrayage. Lorsque le
contacteur qui est positionné sur la tige de
levier de changement de vitesse détecte le
mouvement du levier, la puissance du mo-
teur est ajustée et le couple d’entraînement
est momentanément annulé pour permettre
le changement de vitesse.N.B.
Le système QSS fonctionne lorsque
vous voyagez à au moins 20 km/h
avec un régime moteur de 2000 tr/min
ou plus et seulement lors de l’accélé-
ration.

Il ne fonctionne pas lorsque le levierd’embrayage est tiré.
LIF
Le système de contrôle du décollage de la
roue avant réduit la vitesse à laquelle la
roue avant continue à se lever lors d’une
forte accélération, te lle que lors des démar- rages ou d’une sortie de virage. Lorsque le
décollage de la roue avant est détecté, la
puissance du moteur est régulée pour ra-
lentir le décollage de la roue avant tout en
offrant une accélération correcte.
ERS (YZF-R1M)
La suspension électronique de course
Öhlins offre un amortissement électrique de
la suspension. Le système est commandé
par le SCU qui effectue des réglages indé-
pendants des forces d’
amortissement des
courses de compression et de détente de la
suspension avant et arrière. Il existe deux
modes : automatique et manuel. Le mode
automatique est un système de contrôle de
la suspension active qui règle activement
les forces d’amortissement en fonction des
conditions de roulage. Le mode manuel est
un réglage précis de suspension classique.
FAU66311
GlossaireABS - Anti-lock Braking System (Système
ABS (antiblocage des roues))
ABS ECU - Anti-lock Brake System Electro-
nic Control Unit (Boîtier de commande élec-
tronique du système ABS)
CCU - Communication Control Unit (Bloc de
commande de la communication)
ECU - Engine Control Unit (Bloc de com-
mande du moteur)
ERS - Electronic Racing Suspension (Sus-
pension électronique de course)
GPS - Global Positioning System (Système
de positionnement par satellite)
IMU - Inertial Measur ement Unit (Mesureur
inertiel)
LCS - Launch Control System (Système de
contrôle des départs)
LIF - Lift Control System (Système de
contrôle du décollage de la roue avant)
PWR - Power delivery mode (Mode de puis-
sance)
QSS - Quick Shift Syst em (Système de pas-
sage rapide des rapports)
SC - Stability Control (Contrôle de la stabili-
té)
SCS - Slide Control System (Système de
contrôle de la stabilité)
SCU - Suspension Control Unit (Bloc de
commande de la suspension)
2CR-9-F1.book 3 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-19
1
2
345
6
7
8
9
10
11
12
N.B.
Lorsqu’un élément YRC est sélection-
né, le niveau de réglage actuel est in-
diqué par un carré aux bordures
bleues et le niveau préréglé en usine
apparaît dans une zone grise.

Les niveaux préréglés en usine varienten fonction du mode YRC sélectionné.
4. Pour personnaliser d’autres modes YRC ou régler des éléments YRC indi-
viduels, répéter les opérations à partir
de l’étape 2. Une fois terminé, sélec-
tionner le symbole en forme de triangle
à l’extrême gauche pour revenir à
l’écran MENU ou, pour le modèle YZF-R1M, sélectionner “ ” pour
ajuster précisément les réglages du
mode ERS.
ERS (YZF-R1M)
Il existe trois modes de réglage automa-
tiques : A-1, A-2 et A- 3. Le mode A-3 est fixe
et ne peut pas être réglé. Les modes A-1 et
A-2 peuvent être réglés sur un décalage
compris entre -5 et +5 de leurs réglages
d’usine prédéfinis.
Il existe trois modes de réglage manuels :
M-1, M-2 et M-3. Si un mode manuel est sé-
lectionné, le boîtier de commande de sus-
pension n’ajuste pas activement la
compression de suspension ni les forces
d’amortissement de rebond. Les réglages
de suspension du mode manuel peuvent at-
teindre jusqu’à 32 niveaux.
N.B.
A-1 et M-1 sont préd éfinis pour une uti-
lisation sur piste avec des pneus lisses
de course.

A-2 et M-2 sont préd éfinis pour une uti-
lisation sur piste avec des pneus ur-
bains.

A-3 et M-3 sont prédéfinis pour une
conduite sur route avec des pneus ur-
bains.

La précontrainte du ressort est réglée
manuellement. (Voir pages 4-41 et
4-43.)
Ajustement des réglages du mode ERS
1. Sélectionner le symbole “ ” situé à droite du mode ERS.
2. L’affichage est remplacé par l’écran de réglage de la suspension avant et ar-
rière et la case de sélection du mode
ERS “SETTING” (Réglage) est mise
en surbrillance. A ppuyer brièvement
sur le commutateur à molette pour en-
trer dans la zone et sélectionner le
mode ERS (A-1, A-2, M-1, M-2, M-3) à
régler.
1. Elément YRC
2. Réglage actuel du niveau
3. Mode YRC
4. Niveau de préréglage d’usine
D C B
A 1
2
3
41
2
3
41
2
1
2
33
5
OFF
1
2OFF
OFF
1
2OFF
A -
1
A -
2
M -
1
M -
2
A
-
3
YRC
PWRTCS SCS LCS QSS LIF ESC
YRC
PWRTCS SCS LCS QSS LIFERS
12:
00
YRC Setting
km/h
1
3 4
2
1. Vers menu ERS
D C B A
1
2
3
41
2
3
41
2
1
2
33
5
OFF
1
2OFF
OFF
1
2OFF
A -
1
A -
2
M -
1
M -
2
A
-
3
YRC
PWRTCS SCS LCS QSS LIF
YRC
PWRTCS SCS LCS QSS LIF
12 :
00
YRC Setting
km/h
ERS
1
2CR-9-F1.book 19 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-20
1
2
34
5
6
7
8
9
10
11
12
3. Sélectionner l’élément de suspension (Fr COM, Fr REB, Rr COM, Rr REB) à
régler.N.B.
Pour réduire la force d’amortissement
et adoucir la sus pension, augmenter le
niveau de réglage.

Pour augmenter la force d’amortisse- ment et durcir la suspension, diminuer
le niveau de réglage.

Pour A-1 et A-2, le numéro entre pa-
renthèses représente le nombre de ni-
veaux qui ont été modifiés par rapport
au niveau prédéfini en usine.

Si un élément de réglage de suspen-
sion en mode A-1 ou A-2 est décalé, le
même élément de suspension est dé-
calé de manière identique dans l’autre
mode automatique (les valeurs de dé-
calage pour le même élément sont au-
tomatiquement liées).

Les modes M-1, M-2 et M-3 ne sont
pas liés et peuvent être réglés indé-pendamment.
4. Pour régler d’autres paramètres de suspension du mode ERS, répéter les
opérations à partir de l’étape 2. Sélec-
tionner ensuite le repère “ ” situé à
gauche pour revenir au menu “YRC
Setting” (Réglage YRC) principal. “Lap Time (Temps de passage)”
Ce module permet d’afficher et de suppri-
mer l’enregistrement des temps de pas-
sage. Le meilleur temps et le temps moyen
enregistrés s’affichent en haut de l’écran.
Utiliser le commutateur à molette pour affi-
cher et faire défiler tous les temps de pas-
sage. Les trois meilleurs temps sont mis en
surbrillance en argenté. 40 temps de pas-
sage maximum peuvent être mémorisés. Si
plus de 40 temps sont enregistrés, les plus
anciens (en commençant par le temps de
passage 1) sont écrasés.
Ce module comporte deux options:
“Display” (Affichage) pe
rmet d’afficher l’en-
registrement des temps de passage.
1. Case de sélection du mode ERS “SETTING”
2. Force d’amortissement à la compression avant
3. Force d’amortissement à la détente avant
4. Force d’amortissement à la compression arrière
5. Force d’amortissement à la détente arrière
6. Niveau de préréglage d’usine
7. Réglage actuel du niveau
8. Niveau de décalage
25
16 22
13
()
()
()
()
-
+
+
+ (- 5)
(+0)
(+0)
(
+0)
A -
2
M -
1
M -
2
M -
3
A
-
3
Fr COM Rr COM
Fr REB Rr REB
SETTING
YRC Setting
km/h
12:00
7
6
8
2345
1
1. Vers le menu de réglage YRC
2. Niveau de préréglage d’usine
3. Réglage actuel du niveau
16
16 27
13




(+0)
(+3)
(+2)
(+1)
Fr COM Rr COM
Fr REB Rr REB
SETTINGkm/h
12:00
M-
1
M -
2
M -
3
YRC Setting
A -
2
A -
3
2 3
1
2CR-9-F1.book 20 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-44
1
2
34
5
6
7
8
9
10
11
12
ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Pour YZF-R1 :
Ce modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente, la force
d’amortissement à la compression rapide et
la force d’amortissement à la compression
lente peuvent être réglées.
Précontrainte de ressort
1. Desserrer le contre-écrou.
2. Pour augmenter la précontrainte de ressort et donc durc ir la suspension,
tourner la bague de réglage dans le
sens (a). Pour réduire la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).
Le réglage de la précontrainte du res-
sort est déterminé en mesurant la dis-
tance A. Plus elle est longue, plus la
précontrainte du re ssort est élevée ;
Plus elle est courte, plus la précon-
trainte du ressort est faible.

Effectuer ce réglage à l’aide de la clé spéciale incluse dans la trousse
de réparation.
3. Serrer le contre-écrou au couple spé-cifié. ATTENTION: Toujours serrer
le contre-écrou de sorte qu’il
touche la bague de réglage, puis le
serrer ensuite au couple spéci-
fié.
[FCA22760]
Force d’amortissement à la détente
Pour augmenter la forc e d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adouc ir l’amortissement,
tourner la vis de réglage dans le sens (b).
1. Bague de réglage de la précontrainte de ressort
2. Contre-écrou
1. Distance A
(a) (b)1
2
1
Précontrainte de ressort :
Minimum (réglage souple) :Distance A = 77.5 mm (3.05 in)
Standard :
Distance A = 79.0 mm (3.11 in)
Maximum (réglage dur) : Distance A = 85.5 mm (3.37 in)
Couple de serrage : Contre-écrou :25 Nm (2.5 m·kgf, 18 ft·lbf)
2CR-9-F1.book 44 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Entretiens et réglages périodiques
7-38
1
2
3
4
5
678
9
10
11
12

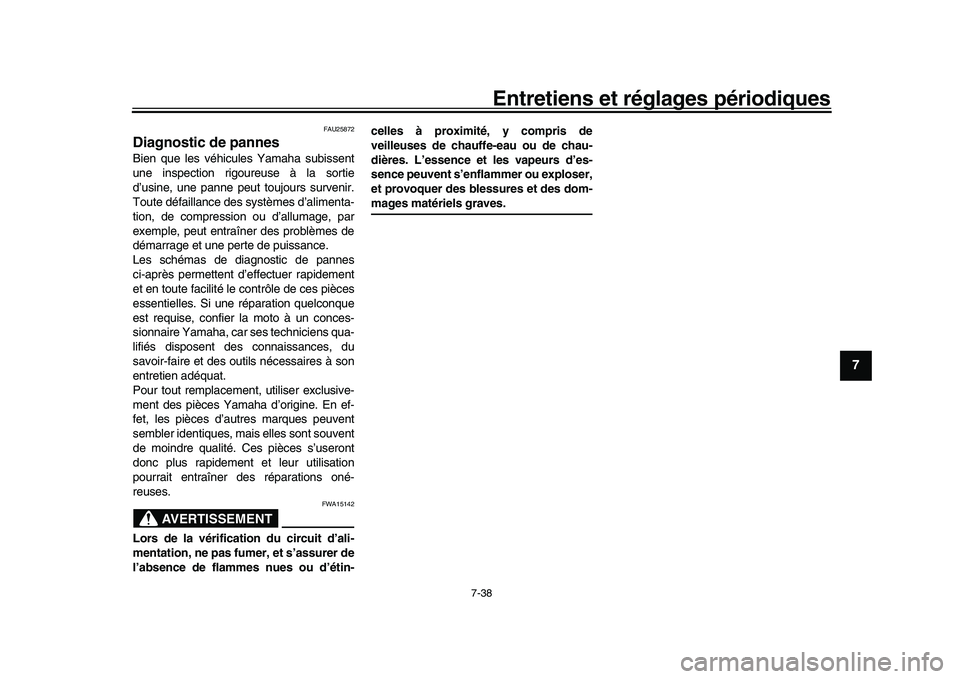

FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin- celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-
mages matériels graves.
2CR-9-F1.book 38 ページ ２０１５年８月２８日　金曜日　午後２時４１分

9-1
1
2
3
4
5
6
7
89
10
11
12
Caractéristiques
FAU70620
Dimensions:Longueur hors tout: 2055 mm (80.9 in)
Largeur hors tout: 690 mm (27.2 in)
Hauteur hors tout: 1150 mm (45.3 in)
Hauteur de la selle:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Empattement:
1405 mm (55.3 in)
Garde au sol: 130 mm (5.12 in)
Rayon de braquage minimum: 3.3 m (10.83 ft)Poids:Poids à vide:199 kg (439 lb) (YZF-R1)
200 kg (441 lb) (YZF-R1M)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres:
4 cylindres
Cylindrée: 998 cm
3
Alésage  course:
79.0  50.9 mm (3.11  2.00 in)
Taux de compression:
13.0 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humideHuile moteur:Marque recommandée:YAMALUBE
Type: Entièrement synthétique
Viscosités SAE:
10W-40, 15W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec dépose du filtre à huile: 4.10 L (4.33 US qt, 3.61 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
2.25 L (2.38 US qt, 1.98 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huilé
Carburant:Carburant recommandé:Essence super sans plomb (essence-alco-
ol [E10] acceptable)
Capacité du réservoir:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 2CR1Bougie(s):Fabricant/modèle:NGK/LMAR9E-J
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
1.634 (67/41)
Transmission finale: Chaîne
Taux de réduction secondaire: 2.563 (41/16)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication: 1
re:
2.600 (39/15)
2e: 2.176 (37/17)
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分
